Condiții de bază pentru buna funcționare și durată lungă de viață a cazanelor ATMOS

  • Montarea cazanului este efectuată numai de o firmă profesionistă instruită de producător.
  • Cazanul trebuie instalat într-o zonă uscată și bine ventilată – camera cazanelor.
  • La conectarea cazanului la sistem, este întotdeauna necesar să instalați Laddomat 22 sau supapă de termoreglare TV 60/65/70/75 °C cu pompă, robinet cu bilă și filtru, astfel încât temperatura apei care revine în cazan, în fiecare modul, nu scade sub 65 °C. Pe măsură ce temperatura apei de retur în cazan crește, scade posibilitatea condensului de gudron acid = durata de viață mai mare a cazanului. Vă recomandăm Laddomat 22 pentru puteri de 15 – 100 kW.
  • La conectarea unui cazan fără rezervoare de acumulare, pompa din circuitul cazanului și din circuitul de încălzire trebuie să fie comutată de unul sau două termostate separate la temperatura apei de ieșire a cazanului de 70 – 80 °C, astfel încât pompa să funcționeze numai în încălzire circuit.pompa in circuitul cazanului. Motivul este că centrala nu este subrăcită prin supapa de reținere încorporată în Laddomat 22.
  • În fiecare mod de cazan, temperatura apei de ieșire a cazanului trebuie să fie între 80 – 90 °C
  • Daca functionam centrala in mod continuu la o putere mai mica de 40 % din puterea nominala sau pentru incalzirea apei calde menajere vara, este necesara incalzirea zilnica datorita duratei de viata a cazanului. Centrala nu poate fi funcționată permanent în atenuare, deoarece se pot forma gudroni și acizi care deteriorează corpul cazanului.
  • Cazanul trebuie protejat împotriva supraîncălzirii în cazul unei pene de curent, deoarece are o anumită inerție
  • Suprapresiune maximă a apei de lucru în cazan – 250 kPA (2,5 bar)

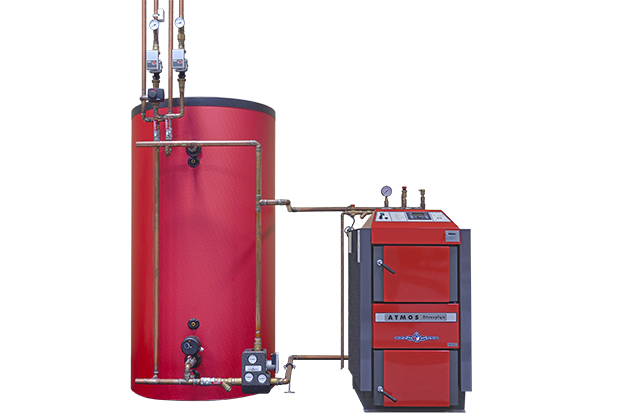

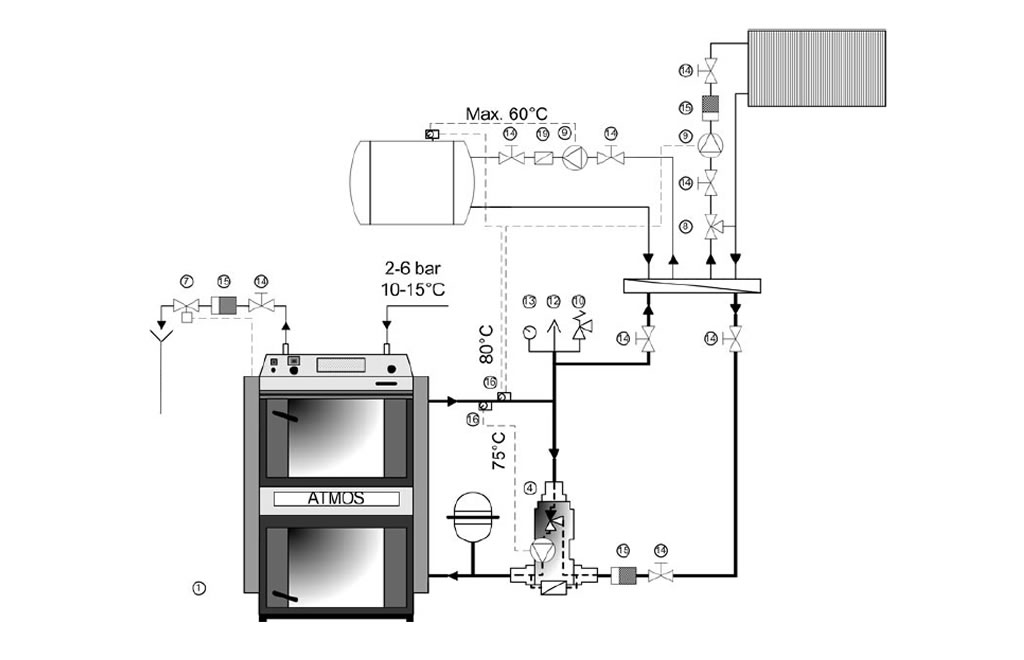

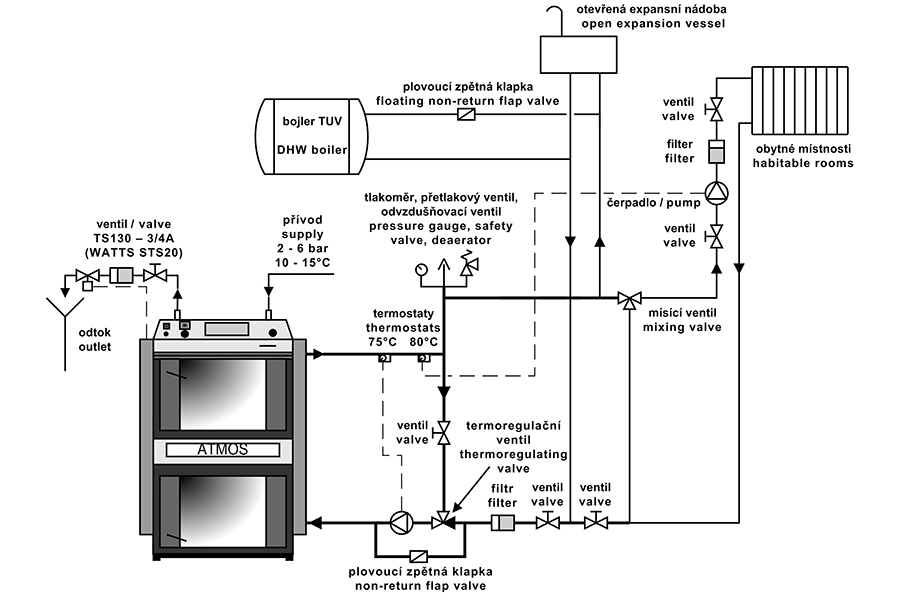

Conectare fără rezervoare de acumulare

Unul dintre principalele dezavantaje ale conectării unui cazan fără rezervoare de stocare este necesitatea unei funcționări mai frecvente a cazanului – adăugare. În cazul unei clădiri locuite permanent și al racordării la cazan fără rezervoare de stocare, este necesară încălzirea cazanului în fiecare zi. Un alt fapt nu mai puțin important este reducerea duratei de viață a cazanului, spre deosebire de conectarea cazanului cu rezervorul de stocare, unde putem prelungi durata de viață a cazanului de până la două ori.

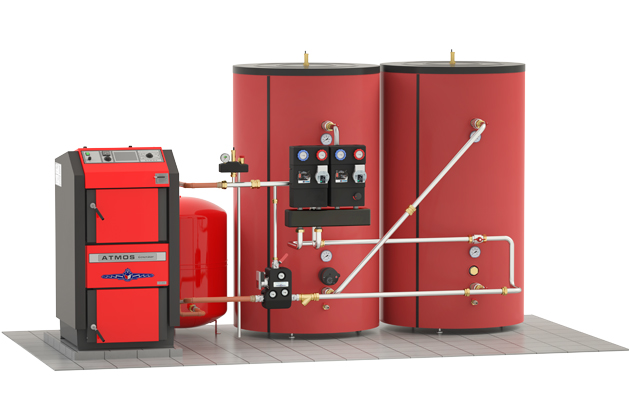

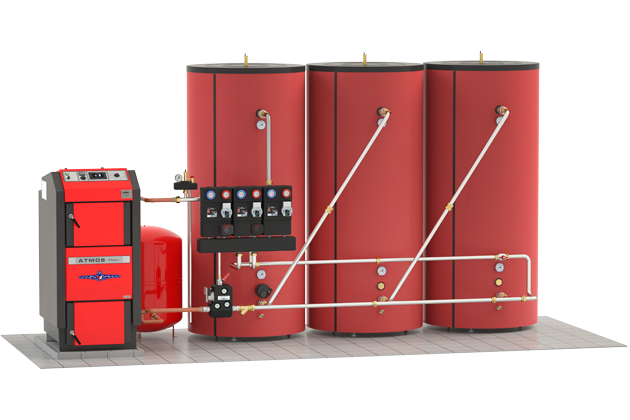

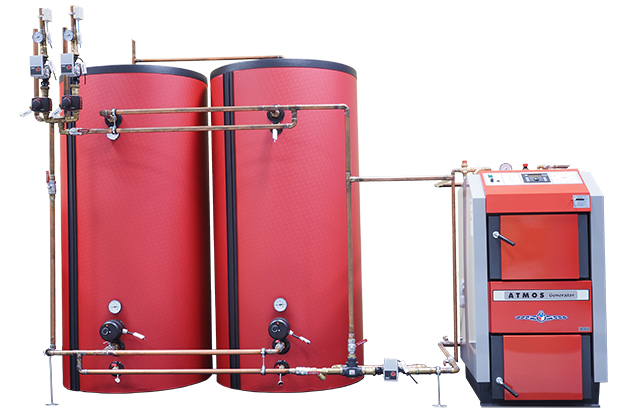

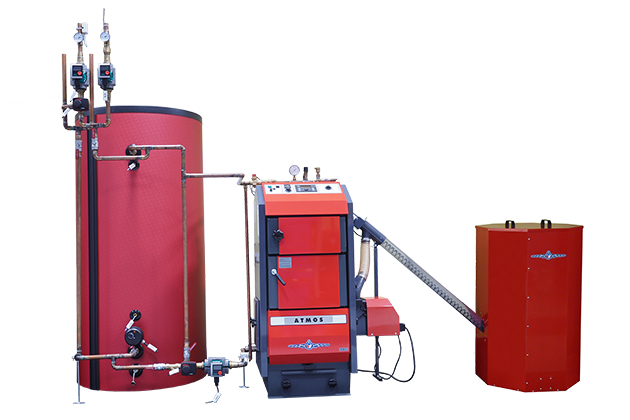

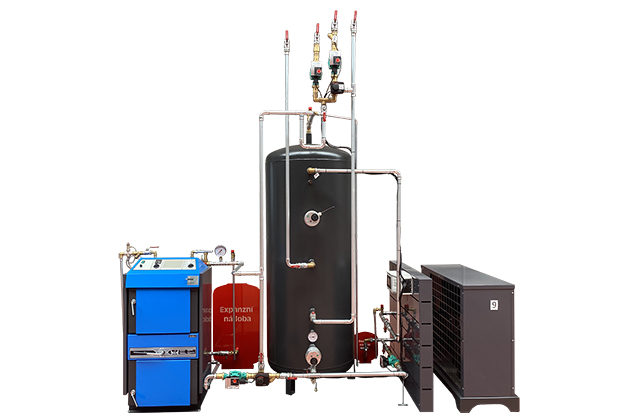

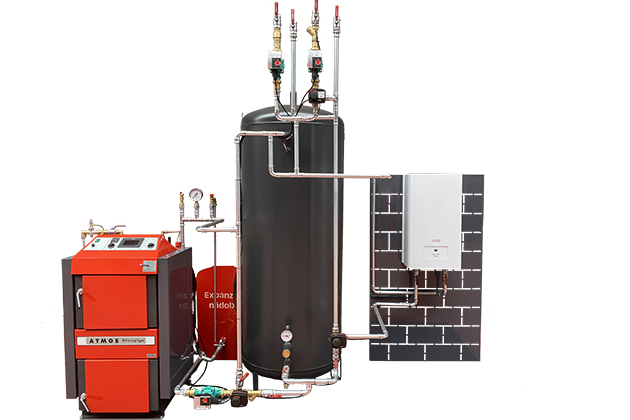

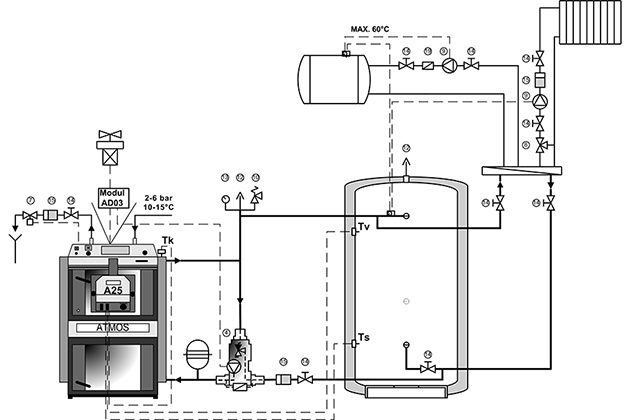

Conexiune cu rezervoare de acumulare

Instalarea unui cazan cu rezervoare de acumulare aduce următoarele avantaje:

  • consum redus de combustibil (cu 20 până la 30%), centrala funcționează la capacitate maximă până la arderea combustibilului la randament optim
  • durată mare de viață a cazanului și a coșului de fum – formare minimă de gudron și acizi
  • posibilitate de combinare cu alte metode de incalzire – electricitate / solar
  • conceput pentru combinații de calorifere cu încălzire prin pardoseală
  • încălzire confortabilă și ardere ideală a combustibilului
  • a garantat o încălzire mai ecologică
  • garantie corp cazan 3 ani

Recomandăm conectarea cu rezervoarele de acumulare ca racord principal

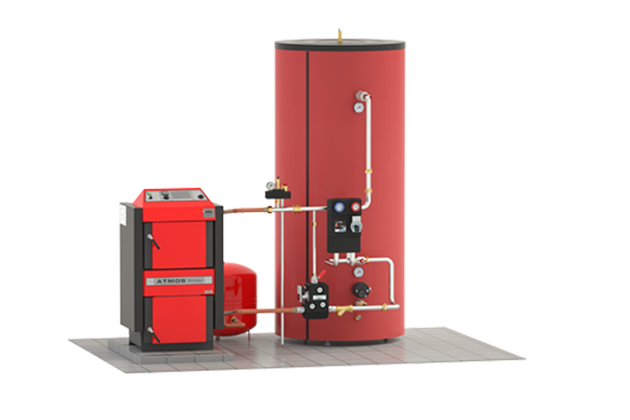

Daca nu puteti avea volumul recomandat de rezervoare de acumulare, conectati centrala cu cel putin un rezervor tampon cu un volum de 500 – 1000 l. Instalarea sistemului de incalzire trebuie efectuata de o firma profesionista conform standardelor in vigoare. Dacă alegeți un volum mare al rezervorului de acumulare, trebuie să selectați și puterea corespunzătoare a cazanului pentru a putea încărca aceste rezervoare într-un timp rezonabil.

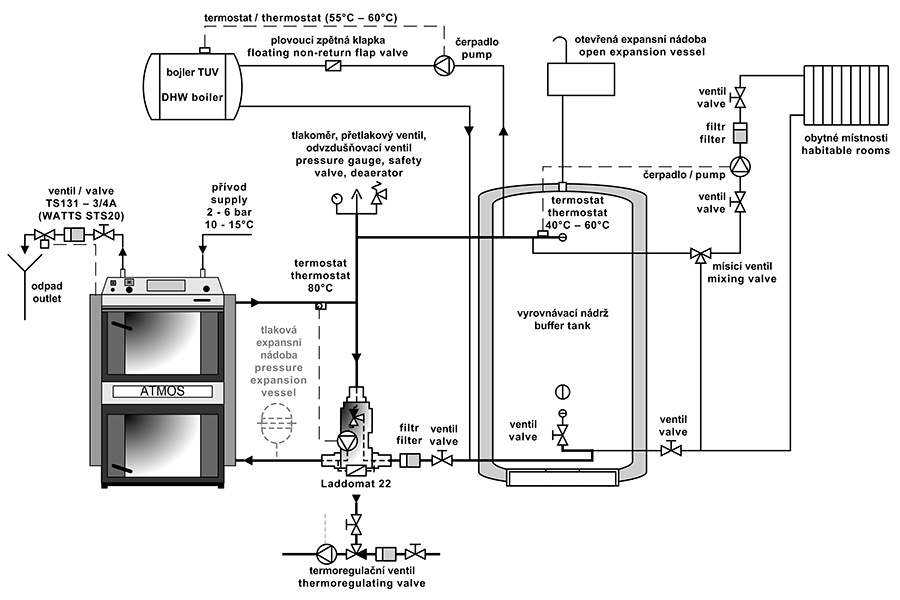

Funcționarea sistemului cu rezervoare de acumulare
După inundare, pornim cazanul la puterea maximă (nominală) și încărcăm volumul dat de rezervoare de acumulare la temperatura necesară a apei de 90 – 100 °C pentru 2 până la 4 încărcări. Lăsăm apoi cazanul să se ardă. În plus, luăm căldură din rezervorul de stocare doar cu ajutorul unei supape cu trei căi doar pentru un timp care corespunde dimensiunii bateriei și temperaturii exterioare. În timpul sezonului de încălzire (respectând volumele minime ale bateriei, vezi tabel), aceasta poate fi de 1 – 3 zile. În cazul în care volumul de stocare prescris nu poate fi instalat, recomandăm cel puțin un rezervor cu un volum de 500 – 1000 l pentru echilibrarea pornirilor și opririi cazanului.

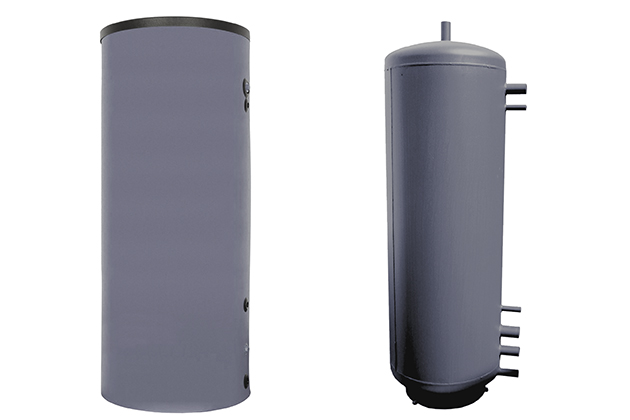

Izolarea rezervorului
Rezervoarele de acumulare sunt de obicei furnizate cu izolație. În cazul achiziționării unui rezervor fără izolație, o soluție adecvată este izolarea unui anumit număr de rezervoare de volumul necesar cu vată minerală într-un schelet de gips-carton sau umplerea suplimentară cu izolație liberă. Grosimea recomandată a izolației atunci când se utilizează vată minerală este de 120 mm. O altă opțiune este achiziționarea rezervoarelor deja izolate cu vată minerală într-o cutie din piele, pe care compania noastră le furnizează și ea.

Incalzire ACM
Putem folosi un cazan combinat sau un rezervor de acumulare cu un incalzitor instantaneu din cupru sau un cazan plutitor pentru incalzirea apei calde menajere.

Volumul recomandat al rezervoarelor de acumulare

Volumul minim al rezervorului de acumulare
Performanţă / kW 20 22 25 35/32 40 49 70 99
Volum / l 1000 – 1500 1500 – 2000 1500 – 2000 2000 – 2500 2500 – 3000 3000 – 4000 4000 – 5000 5000 – 6000

Volumul minim al rezervorului de acumulare

Tip rezervor Volum (l)   Diametru (mm) Înălţime (mm)
AN 500 500 600 1970
AN 600 600 750 1611
AN 750 750 750/790* 2010/1750*
AN 800 800 790* 1910*
AN 1000 1000  850/790* 2065/2210*

* tip DH

Rezervoarele sunt furnizate fără izolație sau cu izolație într-o carcasă din piele.



Diametrele minime ale conductelor atunci când sunt conectate la rezervoarele de stocare

Diametrele minime ale conductelor atunci când sunt conectate la rezervoarele de stocare
partea A partea B
Puterea cazanului în cupru in otel în cupru in otel
10 – 30 kW 28 x 1 25 (1″) 28 x 1 25 (1″)
31 – 45 kW 35 x 1,5 32 (5/4″) 28 x 1 25 (1″)
46 – 65 kW 42 x 1,5 40 (6/4″) 35 x 1,5 32 (5/4″)
70 – 150 kW 54 x 2 50 (2″) 42 x 1,5 40 (6/4″)

Fitinguri pentru circuitul cazanului

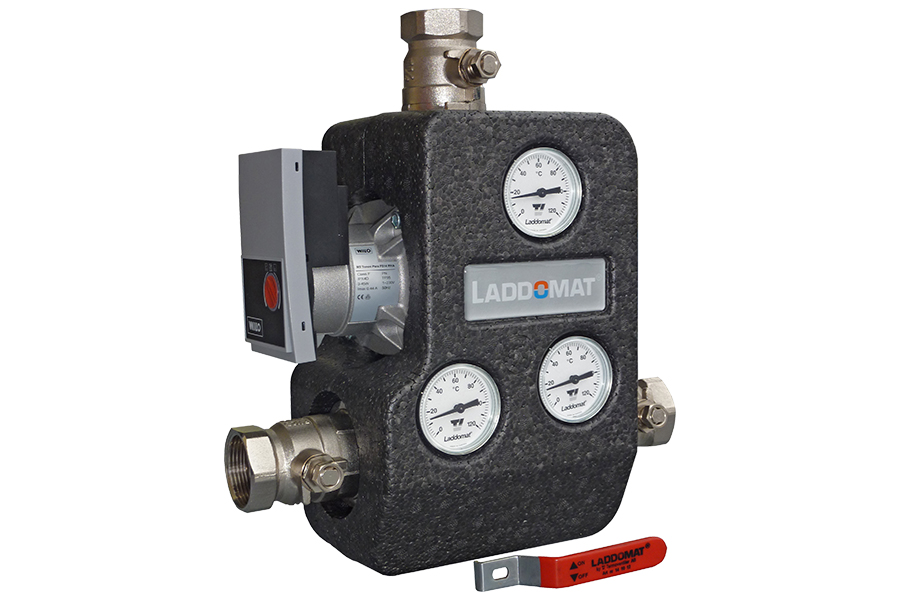

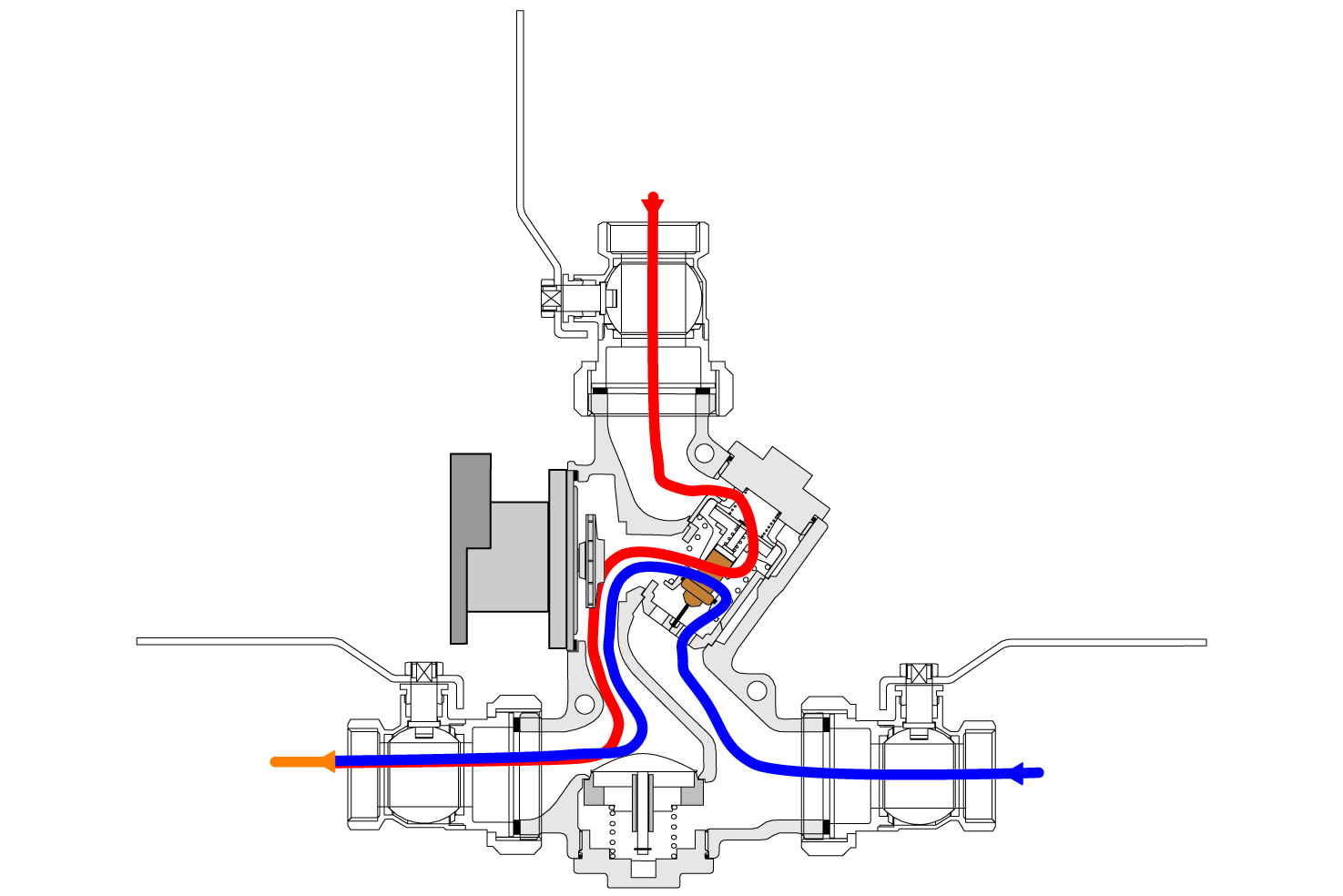

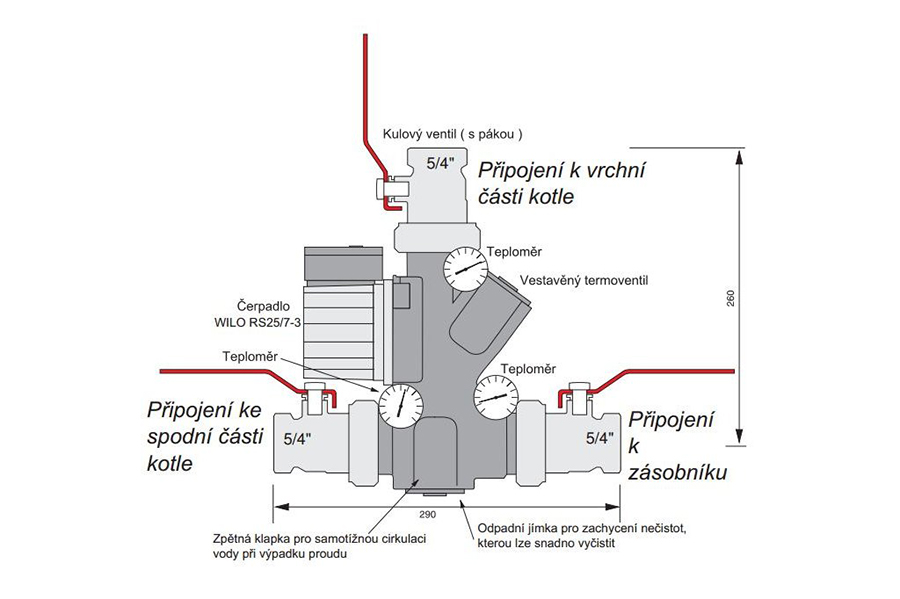

Laddomat 22

– este proiectat pentru cazane cu o putere de la 15 la 100 kW

Recomandăm conectarea cazanelor cu putere mai mare cu o supapă de termoreglare și o pompă puternică, sau o supapă cu trei căi controlată de un actuator cu reglare electrică menținând o temperatură minimă a apei de retur de 65 – 75 °C. La conectarea unui cazan cu rezervoare de stocare, putem folosi un vas de expansiune deschis sau închis.

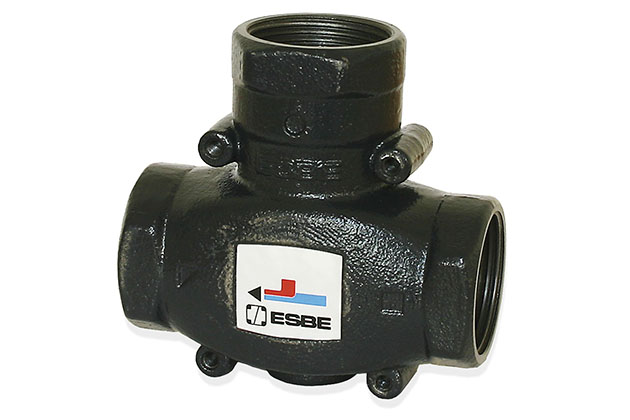

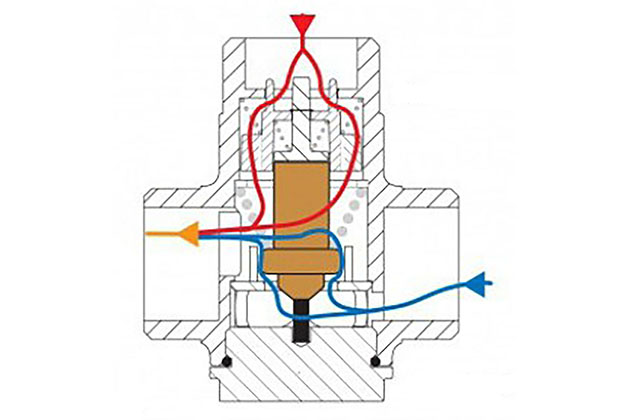

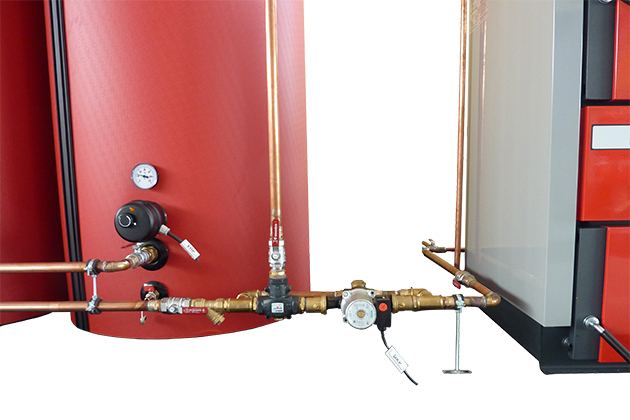

Valve de termoreglare

Supapa de termoreglare tip TV 60 °C (65/70/72/77 °C) este utilizată pentru cazanele cu combustibil solid. La o temperatură a apei din cazan de +60 °C, supapa de termoreglare se deschide și lichidul din circuitul încălzit al clădirii (2) este introdus în circuitul cazanului (3 → 1). Prizele 1 și 3 sunt întotdeauna deschise. In acest fel se asigura temperatura minima a apei de retur in cazan. Dacă este necesar, este posibil să utilizați o supapă de termoreglare setată la o temperatură mai mare (de ex. 72 °C).

Dimensiunea recomandată a supapei de termoreglare TV 60 °C (65/70/72/77 °C)
15 kW ― 30 kW – DN25
30 kW ― 45 kW – DN32
45 kW ― 150 kW – DN40/ – DN50

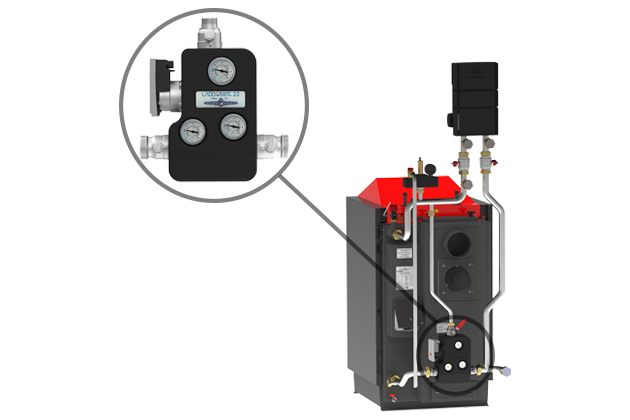

Conexiune ATMOS originală

Acesta este un racord profesional din oțel inoxidabil fabricat de compania ATMOS conceput pentru a menține temperatura minimă a apei de retur la cazan și pentru a conecta rapid centrala folosind două racorduri cu șuruburi cu etanșare plată. Conexiunea contine toate componentele necesare cerute de producator ( supapa de siguranta 2,5 bar, supapa de aerisire, manometru, doua pompe, doua supape de inchidere, supapa cu trei cai si, pentru variantele F7 si F8, doua servomotoare). Conexiunea este pregătită pentru conectarea cazanului direct la sistemul de încălzire sau pentru conectarea cazanului la rezervoarele de stocare. Conexiunea permite extinderea unui sistem de încălzire mai mare la două sau trei circuite de încălzire prin achiziționarea unui distribuitor special și a grupului de pompe necesar.
În cazul cazanelor din seria DxxP Compact, această Conexiune face parte din cazan.



Prezentare generală Conectarea cazanelor ATMOS
Conexiune ATMOS
F5 Laddomat		 Conexiune ATMOS
F6 Laddomat		 Conexiune ATMOS
F7 ESBE
 Conexiune
ATMOS
F8 ESBE		 Conexiune ATMOS
F13		 Conexiune ATMOS
F17 – 18 ESBE-PX
F5 (15 – 30 kW)
pentru cazane:
DC18S, DC22S, DC22SX, DC25S, DC30SX,
C15S, C18S, AC16S, AC25S		 F6 (15 – 40 kW)
pentru cazane:
DC32S, DC40SX, DC15GS, DC20GS,
DC25GS, DC32GS, DC18GD, DC25GD, DC30GD		 F7 (15 – 30 kW)
pentru cazane:
DC18S, DC22S, DC22SX, DC25S,
DC30SX, C15S, C18S, AC16S, AC25S		 F8 (15 – 40 kW)
pentru cazane:
DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD		 destinate acelorași tipuri de cazane ca și pentru
Conexiune F5 – F8, de fiecare dată cu o
combinație diferită de țevi
mai multe informatii aici
 pentru cazane:
F17 – D10PX
F18 – D15PX, D20PX, D25PX

În combinație cu setul de extensie PSC 25 – 35 de conducte, Conexiune F6 poate fi utilizat pentru cazanele C25ST și  C32ST
În combinație cu setul de extensie PSC 40 – 50 de conducte, Conexiune F6 poate fi utilizat pentru cazanele C40S și DC40GS



Conexiune ATMOS F5 – F6 Laddomat

Conexiune ATMOS F7 – F8 ESBE

Conexiune ATMOS F17 – 18 ESBE-PX

Conexiune ATMOS F13

Cazan DxxP Compact

Protecția cazanului împotriva supraîncălzirii

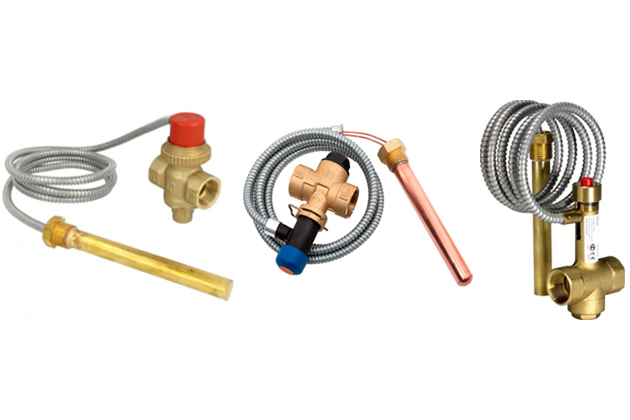

  1. cazanele sunt echipate standard cu o buclă de răcire împotriva supraîncălzirii și pot fi conectate cu robinete TS 131 3/4, WATTS STS 20 sau DANFOSS BVTS – ¾ pentru conductele de apă
  2. alimentare de rezervă energie (baterie) per pompă
  3. o ramură în sistem conectată la circulația spontană a apei cu mai multe calorifere
  4. centrala este conectată cu un rezervor de post-răcire și o supapă de zonă de inversare, care se deschide fără curent electric

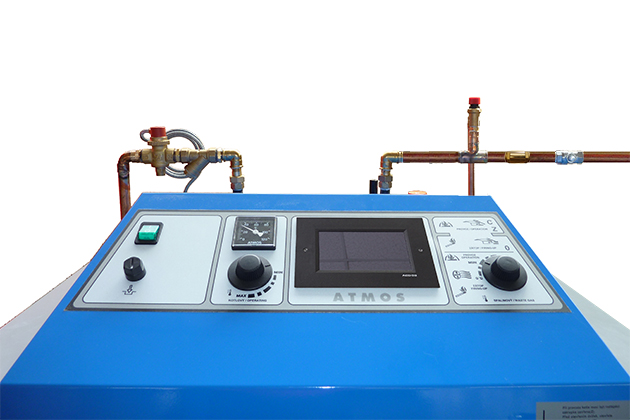

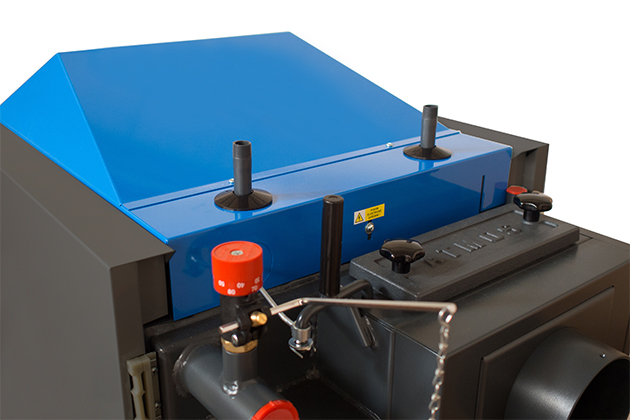

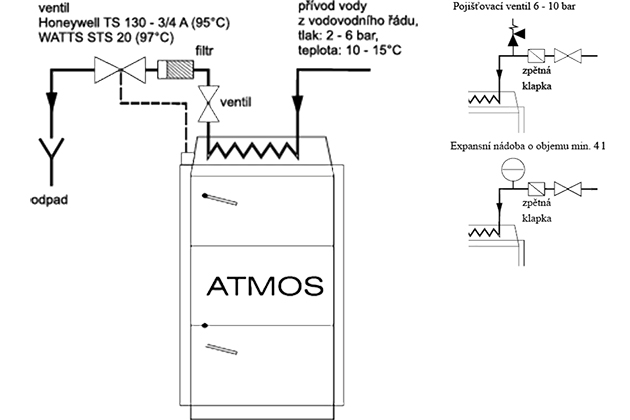

Conexiune buclă de răcire
Supapa al cărei senzor este amplasat în partea din spate a cazanului protejează cazanul împotriva supraîncălzirii, astfel încât dacă temperatura apei din cazan crește peste 95 ° C, acesta lasă apă de la robinet în ordinea buclei de răcire, care preia energia în exces și se irosește. În cazul amplasării unei supape de reținere la intrarea apei în bucla de răcire, pentru a preveni eventuala retur a apei, din cauza căderii de presiune în sistemul de alimentare cu apă, trebuie să dotăm bucla de răcire cu o supapă de siguranță 6 – 10 bar sau un vas de expansiune cu un volum de cel puțin 4 l.

Atenție – bucla de răcire împotriva supraîncălzirii nu trebuie utilizată conform standardului EN ČSN 303-5 în alte scopuri decât protecția împotriva supraîncălzirii (niciodată pentru încălzirea apei calde menajere).

Folosind o sursă de rezervă
Puteți utiliza sursa de rezervă atunci când există o întrerupere a curentului și trebuie să conduceți pompele de circulație din sistemul de încălzire. Recomandăm conectarea pompelor de circulație și cazanelor ATMOS la așa-numitele surse de rezervă cu o curbă de tensiune sinusoidală – Sinusoid.

Ce capacitate a bateriei sa alegi?
Verificați puterea nominală a pompei pe etichetă (de exemplu, 20 W). Pentru a calcula curentul necesar (A), împărțim Puterea (W) la Tensiune (V). Deci, dacă avem o baterie de 12V, calculul este 20 W / 12V = 1,67 A.

Dacă trebuie să facem o rezervă a pompei de circulație pentru aproximativ 5 ore (timp mediu de ardere a combustibilului la sarcină maximă), înmulțim curentul consumat și timpul de rezervă, 1,67 x 5 = 8,3Ah. Cu toate acestea, la dimensionare, este mai bine să contați pe o rezervă de 20%. de aceea aveți nevoie de o baterie cu o capacitate de cel puțin 10Ah pentru a face backup unei astfel de pompe. La conectarea recomandată a cazanelor ATMOS sunt necesare cel puțin două pompe de circulație, acest lucru trebuie luat în considerare la calcularea capacității bateriei și la achiziționarea sursei de rezervă date.
Procedura de mai sus servește ca exemplu pentru calcul.

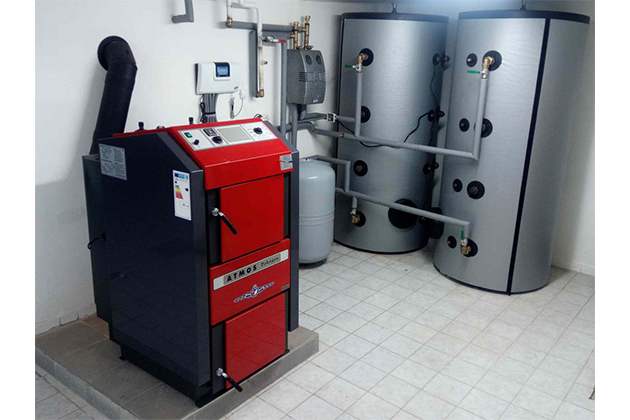

Spatiu camera cazanelor

1. Coş de fum | 2. Canal de fum | 3. Cazan

Cazanul poate fi utilizat în “mediul de bază” A5/ AB5 după standardul ceh ČSN 3320001. Cazanul trebuie amplasat în sala cazanelor în care este asigurată admisia aerului necesar arderii. Amplasarea cazanului în spaţii locuite (inclusiv coridoare) nu este acceptată. Secţiunea prizei neobturabile trebuie să fie minim 350 cm2 pentru cazanele cu putere nominală de 15 – 150 kW. Vă recomandăm să faceți o bază de beton (metal) cu dimensiunile recomandate sub cazan, consultați instrucțiunile cazanului dumneavoastră. De asemenea, vă recomandăm să acoperiți partea din spate a cazanului cu aproximativ 10 mm.















Calea gazelor de ardere

Conducta de gaze arse
Conductă de conectare la coșul de fum trebuie să se deschidă în horn. Dacă cazanele nu pot fi conectate direct la coșul de fum, prelungirea coșului de fum respectivă trebuie să fie cât mai scurtă posibil, dar nu mai lungă de 1 m, fără o suprafață suplimentară de încălzire și trebuie să se ridice spre coș. Coșurile de fum trebuie să fie mecanic rezistente și etanșe împotriva pătrunderii gazelor de ardere și pot fi curățate în interior. Coșurile de fum nu trebuie să fie conduse de alte unități rezidențiale sau de utilități. Secțiunea transversală interioară a coșului de fum nu trebuie să fie mai mare decât secțiunea transversală interioară a coșului de fum și nu trebuie să se îngusteze spre coș. Utilizarea coturilor de fum nu este adecvată. Metodele de penetrare a gazelor de fum prin structurile din materiale inflamabile sunt enumerate în anexele 2 până la 3 din ČSN 061008 și sunt potrivite în special pentru dispozitive mobile, cabane din lemn etc.

Dacă există un tiraj mare în coș, instalați un regulator de tiraj (supapă de accelerație) sau o supapă de accelerație în coș.

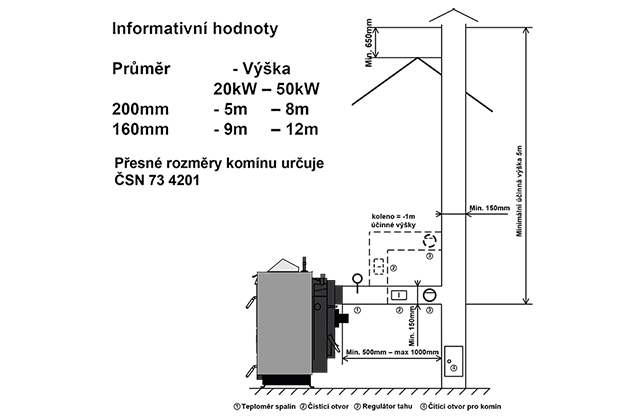

Șemineu
Conectarea aparatului la orificiul de evacuare a coșului de fum trebuie să se facă întotdeauna cu acordul companiei de coș de fum relevantă. Orificiul de evacuare al coșului de fum trebuie să dezvolte întotdeauna o forță suficientă și să elibereze în mod fiabil gazele de ardere în aer liber, pentru toate condițiile de funcționare practic posibile. Pentru ca centralele să funcționeze corect, este necesar ca aerisirea separată a coșului să fie dimensionată corect, deoarece arderea, performanța și durata de viață a cazanului depind de tirajul acestuia. Tirajul coșului depinde direct de secțiunea transversală, înălțimea și rugozitatea peretelui interior. Niciun alt aparat nu poate fi conectat la coșul de fum la care este conectat centrala. Diametrul coșului de fum nu trebuie să fie mai mic decât orificiul de evacuare de pe cazan (min. 150 mm). Tirajul coșului de fum trebuie să atingă valorile prescrise. Totusi, nu trebuie sa fie extrem de mare, pentru a nu reduce randamentul cazanului si a nu perturba arderea acestuia (sa nu sparga flacara). În cazul unui tiraj mare, instalați o supapă de accelerație (limitator de tiraj) în coșul dintre boiler și coș.

20 x 20 cm înălţime 7 m
Ø 20 cm înălţime 8 m
15 x 15cm înălţime 11 m
Ø 16 cm înălţime 12 m

Atenție – Coșul de fum trebuie să fie bine etanșat și izolat, astfel încât vaporii de apă și gudronii să nu se condenseze în coș atunci când puterea cazanului este redusă.







Limitator de tiraj al coșului de fum
Tirajul coșului trebuie să atingă valorile prescrise (21 – 35 Pa în funcție de tipul cazanului)

  • Un mic tiraj al coșului scurtează durata de viață a cazanului – cazanul murdărește și fumează în spațiu atunci când este adăugat
    soluție: căptușiți coșul de fum sau plasați o prelungire specială sau un ventilator de evacuare pe coș
  • Tirajul mare al coșului crește consumul de combustibil. Pierdere mai mare la coș = eficiență scăzută a cazanului = ardere slabă = este posibil ca centrala să nu atingă puterea necesară)
    soluție: în cazul unui tiraj mare de coș, instalați un regulator de tiraj (accelerare) sau o supapă de accelerație în coș

Combustibil şi energie

Lemne

Recomandăm arderea lemne de calitate superioară, butuci despicați având un diametru de 80 – 150 mm, lungimea de 250 – 1030 mm (în funcție de tipul de cazan) și umiditatea de la 12 % până la 20 % și puterea calorică de 15 – 18 MJ.kg-1.

Randamentul maxim şi durata de viaţă lungă a cazanului se asigură, arzând lemnele depozitate de minim 2 ani. Graficul următor arată raportul între volum de apă conţinut în lemn şi puterea calorică a combustibilului. Volumul energetic util în lemn scade în mod foarte substanţial cu volumul de apă.





Exemplu:
Lemnul cu 12 – 20 % de apă are valoare termică puterea calorică 4 kWh / 1 kg de lemn
Lemnul cu 50 % de apă are puterea calorică 2 kWh / 1 kg de lemn

Lemnul verde încălzeşte puţin, arde greu, degajă fum mult şi, în primul rând, reduce viabilitatea cazanului şi a coşului de fum. Randamentul cazanului scade până la 50 % şi consumul de combustibil se dublează.



Cărbune brun



Combustibil prescris pentru cazanele noastre este cărbune brun alună nr.1, și puterea calorică 17 – 20 MJ.kg-1. Combustibil înlocuitor este cărbune brun bucăţi sau brichete. Recomandăm arderea cărbunilor mai puţin aglutinanţi şi cu conţinut redus de sulf. Combustibili cu o granulozitate mai mică pot fi adăugaţi numai deasupra stratului de jar şi în cantităţi mici.







Cărbune negru



Combustibil prescris pentru cazanele noastre este huilă de calitatea NUCA 1 și puterea calorică 17 – 30 MJ.kg-1. Combustibil înlocuitor este cărbune brun bucăţi sau brichete. Recomandăm arderea cărbunilor mai puţin aglutinanţi şi cu conţinut redus de sulf. Combustibili cu o granulozitate mai mică pot fi adăugaţi numai deasupra stratului de jar şi în cantităţi mici.







Brichete de cărbune brun



Combustibil prescris pentru cazanele noastre este brichete de cărbune brun având puterea calorică de 19 – 23 MJ.kg-1.





Brichete din lemn

Brichete de lemn de calitate superioară având diametrul de 80 – 130 mm, lungimea de 200 – 380 mm și puterea calorică de 16 – 19 MJ.kg-1.

Brichete ecologice din lemn sunt produse din deşeuri de lemn fabricate în prese de înaltă presiune fără orice agenţi aglutinanţi chimici. În Republica Cehă sunt fabricate şi comercializate de numeroase firme. Calitatea brichetelor de lemn este diferită de la caz la caz. Brichetele de lemn de calitate superioară recunoaştem la ardere fiindcă acestea în camera de încărcare nu se dezintegrează în rumeguş. Asemenea brichetele de lemn care se descompun în rumeguş pot fi arse numai în combinaţie cu bucăţi de lemn sau cu cărbune brun, în nici un caz fără aceste adaosuri. Astfel vor înfunda duza de gazeificare sau grătarul de gazeificare.

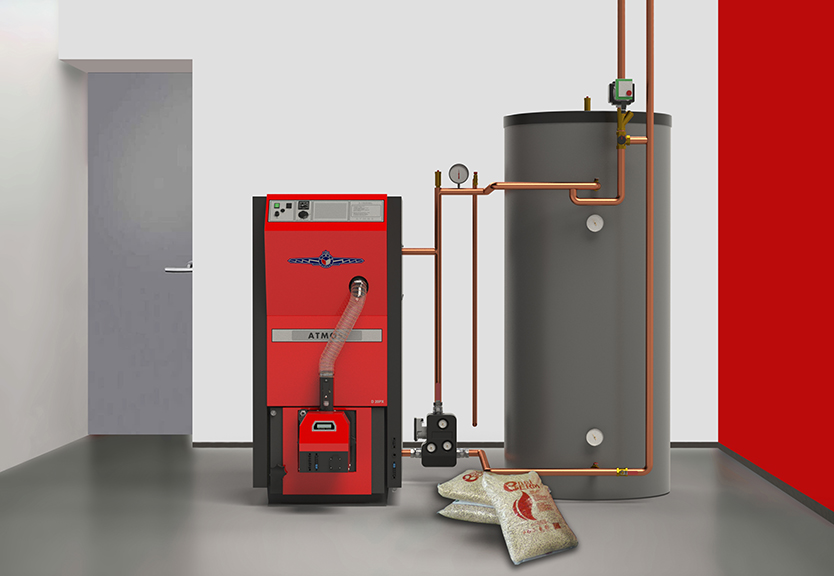

Pelete

Pelete de lemn de calitate (albe) cu diametrul 6 până la 8 mm, lungimea 5 până la 25 mm şi cu putere calorică 16 – 19 MJ.kg-1.

Peletele reprezintă un combustibil nou, fabricat în mod asemănător ca brichete din lemn, prin presare a deşeurilor de lemn. Se consideră peletele de calitate acelea care au culoarea albă produse din lemn moale fără scoarţă. Pentru cazanele ATMOS sunt utilizate peletele cu diametrul 6 – 8 mm.

Alte tipuri de pelete din paie de cereale sau din ştevie reprezintă alternative de viitor. Pentru asemenea combustibili trebuie însă proiectate şi construite utilaje noi cu ceea ce ne preocupăm.
