Conexiune pentru cazane ATMOS cu aplicare manuala pana la 40 kW

ATMOS F13 Laddomat

Codul de comanda: P0613

Conexiune (circuit cazan) cu Laddomat 22 și unitate de circulatie GRA211 neconectat cu supapă cu trei căi acționată manual pentru un circuit de încălzire.

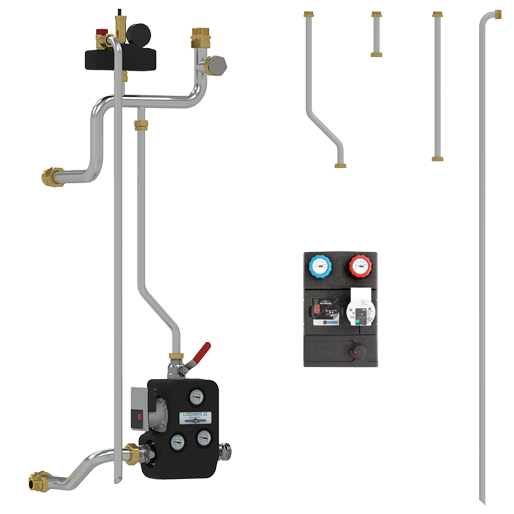

Acest set conține patru conducte de lungimi diferite permițând instalarea pe diferite tipuri de cazane ATMOS.

	1 – evacuare verticală a apei calde de la cazan la rezervorul de acumulare (sistem de încălzire – unități de circulație)
	2 – ieșire orizontală a apei calde de la cazan la rezervorul de acumulare (sistem de încălzire – unități de circulație)
	3 – set de siguranță (supapă de siguranță 2,5 bar, supapă de aerisire și manometru)
	4 – unitate de circulatie ESBE GRA211 cu supapă cu trei căi acţionată manual pentru un circuit de încălzire
	5 – Laddomat X22 pentru un circuit de cazan (cu robinete cu bilă speciale)
	6 – pompa circuitului cazanului (parte a Laddomat X22))
	7 – termometre (parte din Laddomat X22)
	8 – racord supapă cu bilă – filet tată (parte din Laddomat X22)
	9 – ieșire pentru vas de expansiune (1”)
	10 – retur de la rezervorul de acumulare (sistem de încălzire) (intrare în Laddomat – filet exterior 6/4”)
	Accesorii incluse
	– etanșare plată 3/4” – 3 mm	1 buc.
	– etanșare plată 1” – 3 mm	7 buc.
	– etanșare plată 6/4” – 3 mm	4 buc.
	– etanșare plată 2” – 3 mm	2 buc.
	– termometre la Laddomat 22	3 buc.
	– mamelon de alamă 6/4”	1 buc.
	– dop 1”	1 buc.
	Conducte incluse
	– conducta circuitului cazanului (B) Ø 22 x 1,5 x 520	1 buc.
Reglarea prescrisă a pompei în circuitul cazanului – la inaltimea de refulare maxima si constanta Vă recomandăm să nu vă schimbați	– extinderea circuitului cazanului (C) Ø 22 x 1,5 x 144	1 buc.
	– extinderea circuitului cazanului (D) Ø 22 x 1,5 x 497	1 buc.
	– tubul supapei de siguranță (E) Ø 22 x 1,5 x 1678	1 buc.

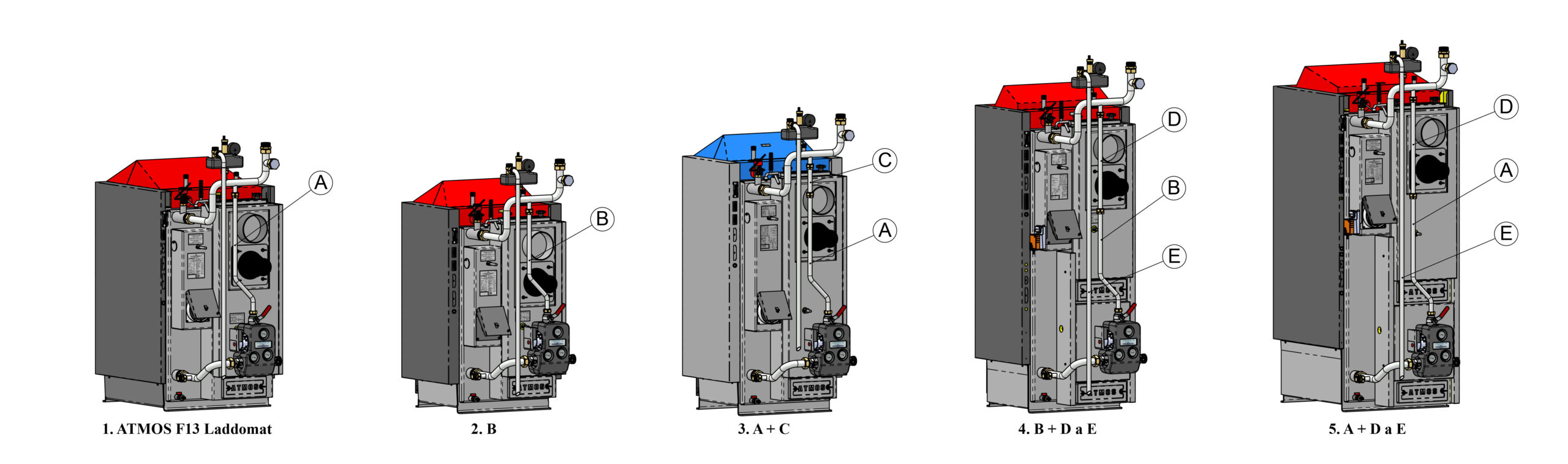

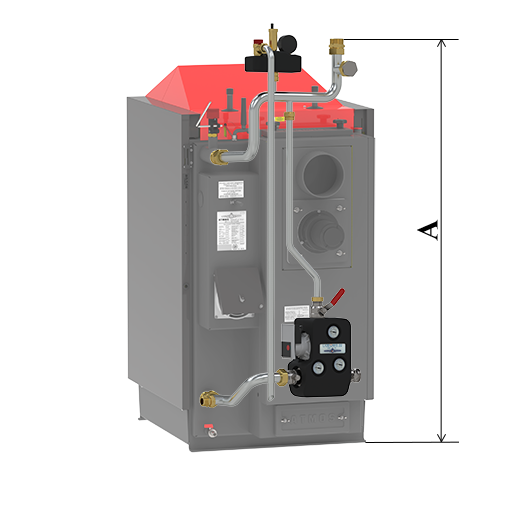

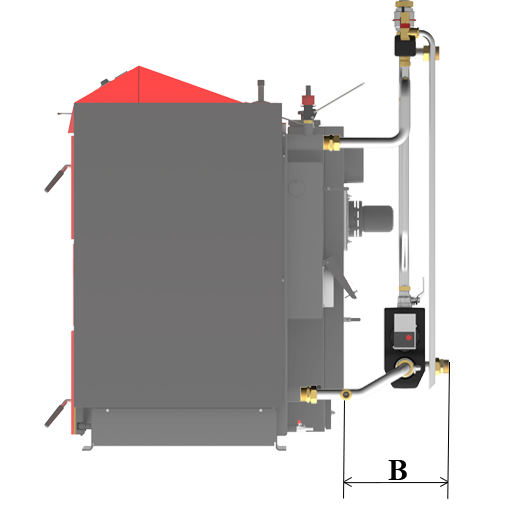

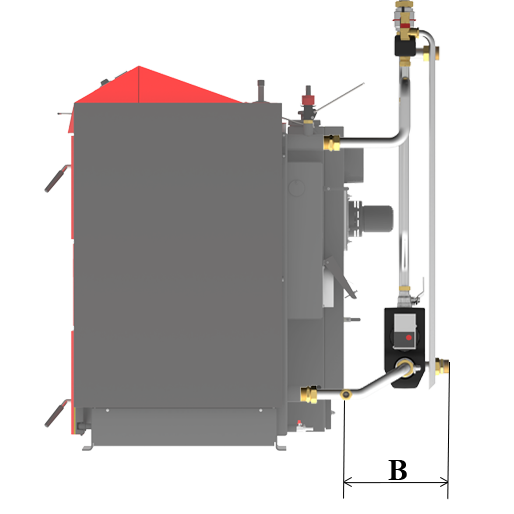

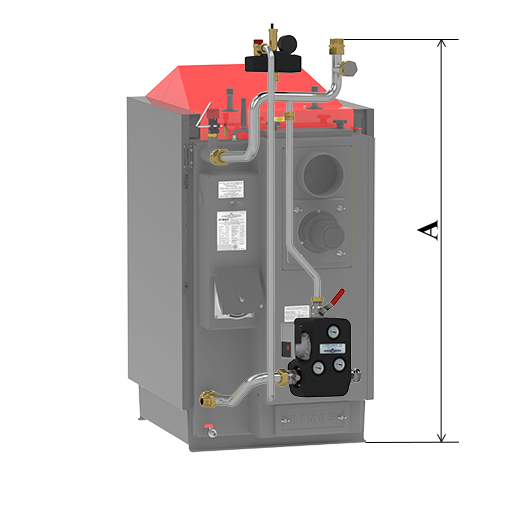

Variantă	Înălțimea conexiunii (pentru cazane)	A înălţime	B adâncimea de conectare în spatele cazanului
A	1 – ATMOS F13 Laddomat – design de producție (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD)	1405	280 – 340
B	2 – ATMOS F13 Laddomat – cu conducta B în circuitul cazanului (DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)	1331	280 – 340
A + C	3 – ATMOS F13 Laddomat – cu conducte A + C în circuitul cazanului (C25ST, C32ST)	1576	280 – 340
B + D a E	4 – ATMOS F13 Laddomat – cu conducte B + D în circuitul cazanului și conducta E pe supapa de siguranță (DC18SP, DC25SP, DC30SPX)	1831	280 – 340
A + D a E	5 – ATMOS F13 Laddomat – cu conducte A + D în circuitul cazanului și conducta E pe supapa de siguranță (DC32SP)	1903	280 – 340
– dimensiuni in mm * inaltime unitate de circulatie 400 mm / ** inaltime colector 170 mm *** lungimea tubului A este de 616 mm – design de producție

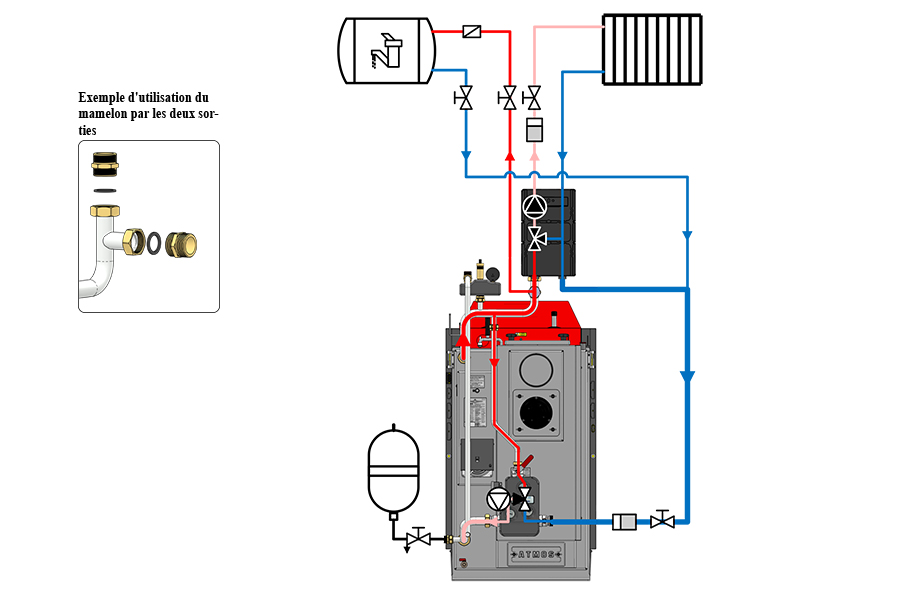

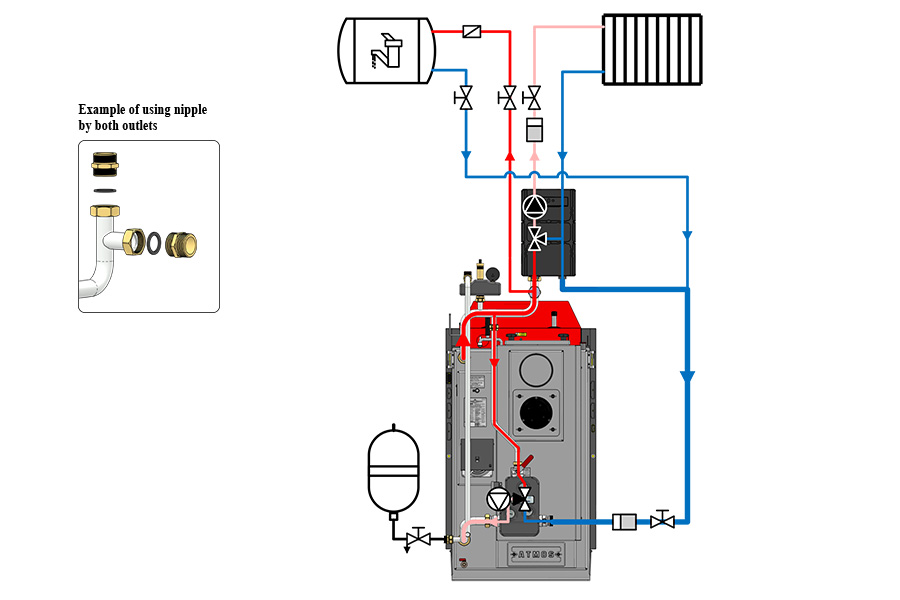

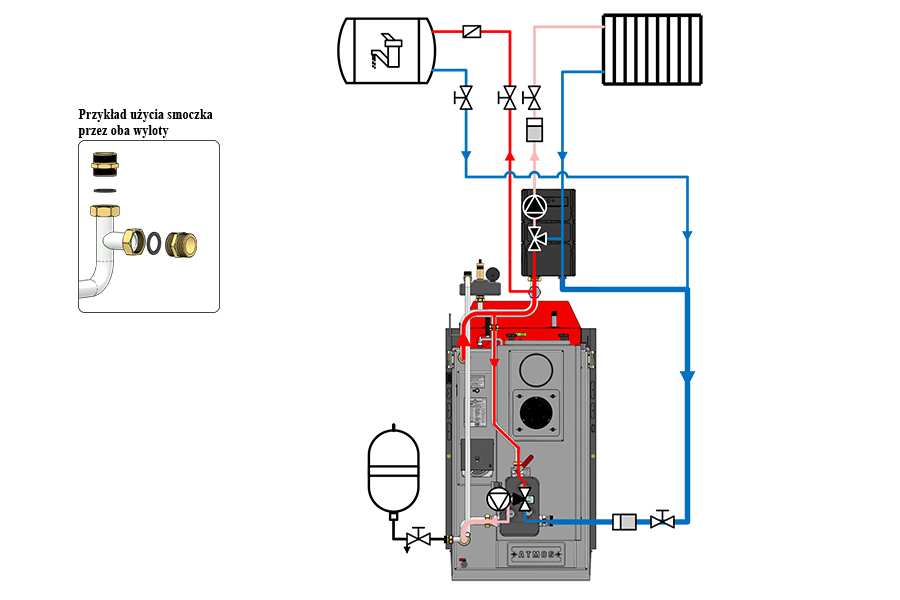

Demonstrație de conectare fără rezervor de acumulare

(un circuit de încălzire + circuit de încălzire ACM)
– Unitate de circulatie ESBE GRA211 cu supapă cu trei căi acţionată manual

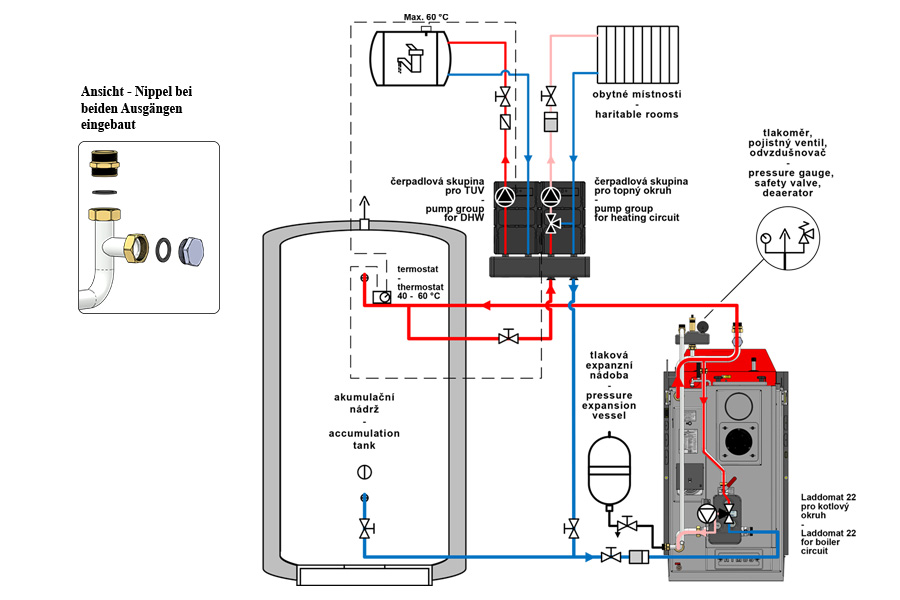

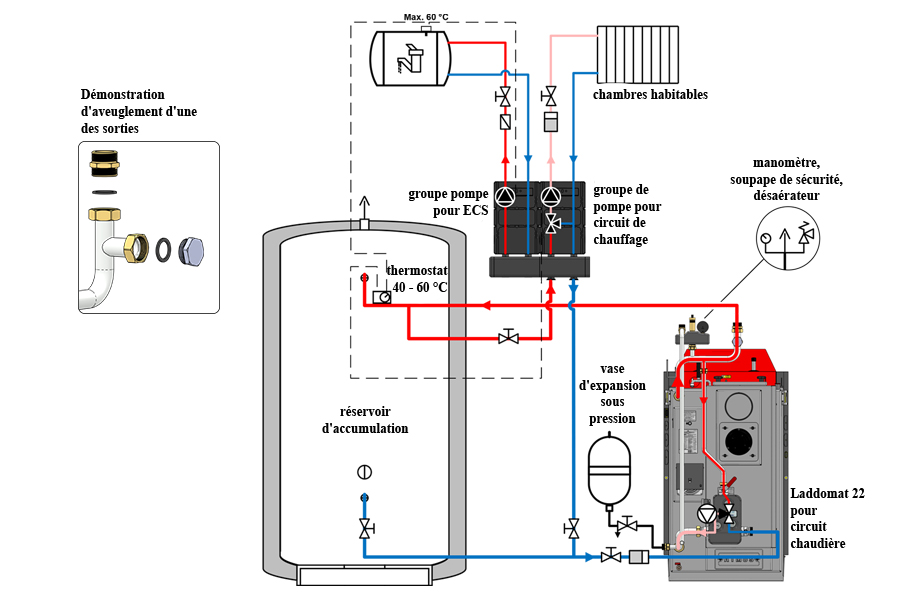

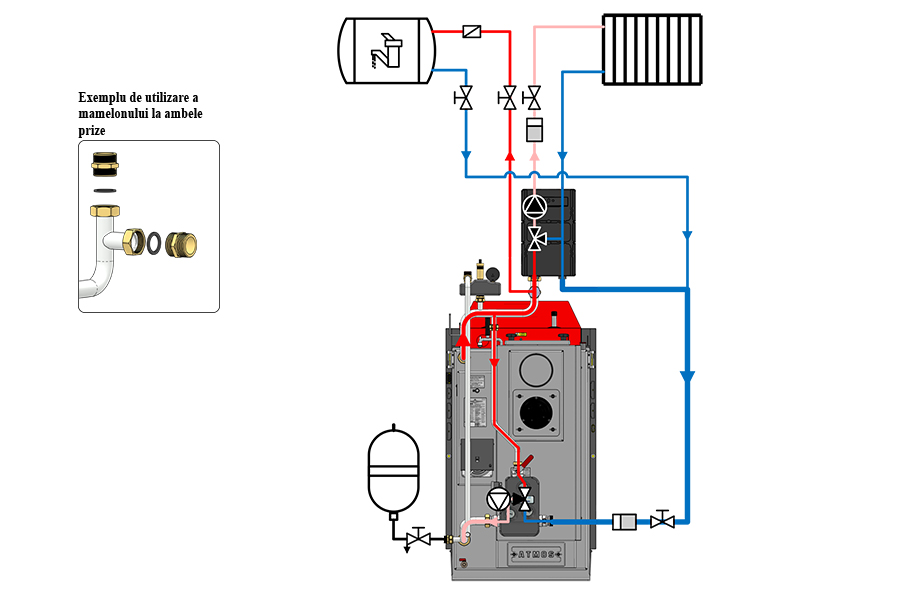

Exemplu de conectare ATMOS F13 Laddomat cu rezervor de acumulare

(circuitul cazanului + un circuit de încălzire + încălzire ACM)
– Unitate de circulatie ESBE GRA211 cu supapă cu trei căi acţionată manual

ATMOS F12 Conexiune Laddomat extinsă cu:
– colector ATMOS ESBE GMA421 (cu două circuite)
– circuit incalzire ACM – Unitate de circulatie ATMOS ESBE GDA211 – direct
