Puterea cazanului și alte funcții ale arzătorului sunt controlate prin reglare electronică, ceea ce permite ca funcționarea cazanului să fie adaptată la condițiile specifice ale întregului sistem. Reumplem peleții, curățăm camera de ardere a arzătorului și scoatem cenușa, o dată la 1 – 30 de zile, în funcție de calitatea peleților și de dimensiunea buncărului. Dacă este necesar, cazanele pot fi echipate cu un sistem automat de îndepărtare a cenușii pentru o încălzire confortabilă cu întreținere minimă.
Datorită acestor caracteristici, aceste cazane sunt la fel de confortabile în ceea ce privește funcționarea și proprietățile de utilitate precum încălzirea pe gaz, propan butan sau LTO. Principalul avantaj este însă că, spre deosebire de gazele naturale sau LTO, acestea ard surse de energie regenerabilă.
Avantajele cazanelor ATMOS pe peleţi
- Confort mare pentru încălzire
- Randamentul cazanului mare, de la 90,2 % până la 92,4 %, în funcţie de tip – consum mic de combustibil
- Ardere ecologică – cazan potrivit ČSN EN 303-5 clasa 5, EKODESIGN 2015/1189
- Exploatare automată şi oprirea cazanului după arderea completă a combustibilului
- Îndepărtare automată a cenuşii – în cazul încorporării dispozitivului corespunzător
- Cazane subvenţionate de FSMI

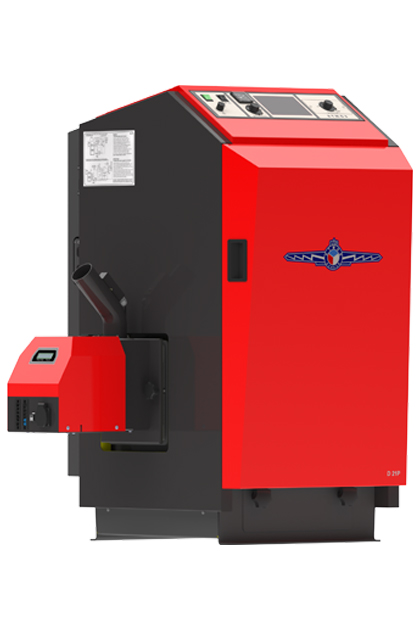

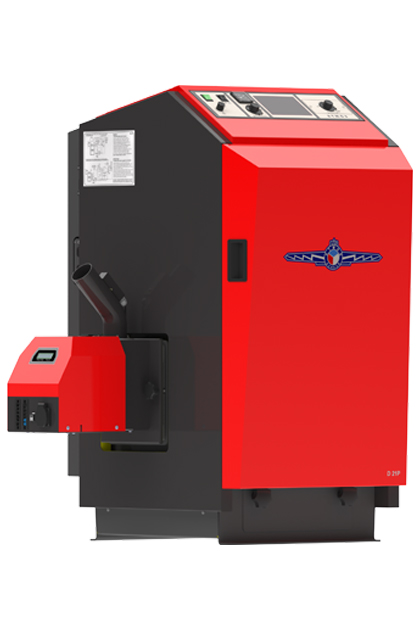

Cazane D14P, D21P, D25P
-
Legendă pentru desenele cazanului |
1. |
Corpul cazanului |
16. |
Întrerupător principal (cod: S0091) |
2. |
Uşă de umplere |
17. |
Termostat reglaj (agent termic) (cod: S0021) |
3. |
Cenuşar |
18. |
Termostat pentru pompă (cod: S0023) |
4. |
Panou de control |
19. |
Termostat de siguranţă (cod: S0068) |
5. |
Ecranul cadrului |
20. |
Siguranta T6,3A/1500 – tipul H |
6. |
Termoizolaţie uşă – Sibral mare |
21. |
Două întrerupătoare automate de îndepărtare a cenușii și arzător de peleți |
7. |
Şnur etanşare uşă 18 x 18 mm |
23. |
Capac frontal (capac) |
8. |
Bușon |
24. |
Arzator pe peleti |
9. |
Piuliţă ornamentală |
|
|
10. |
Capac deschizătură pentru arzător – panou + (izolaţia (cod: S0275) |
|
|
11. |
Capac curățare canal de fum |
K |
– Canalul de fum |
12. |
Element de frânare placa tubulară (cod: P0098) |
L |
– Ieşirea apei din cazan |
13. |
Ecran inox focar (camera de ardere) |
M |
– Intrarea apei în cazan |
14. |
Obturator pentru încorporarea sistemului de evacuare automată a cenușii. |
N |
– Racord pentru robinetul de umplere |
15. |
Termometru (cod: S0041) |
P |
– Racord pentru senzorul supapei buclei de răcire (TS 131, STS 20) |
Dimensiuni (mm) |
|
D14P |
D21P |
D25P |
A |
1207 |
1207 |
1207 |
B |
880 |
880 |
950 |
C1 |
620 |
620 |
620 |
C2 |
1027 |
1027 |
1027 |
D |
801 |
801 |
801 |
E |
152 (150) |
152 (150) |
152 (150) |
G |
215 |
215 |
215 |
H |
934 |
934 |
934 |
CH |
211 |
211 |
211 |
I |
211 |
211 |
211 |
J |
6/4″ |
6/4″ |
6/4″ |
Date tehnice |
Tipul cazanului |
|
D14P |
D21P |
D25P |
Puterea cazanului |
kW |
4 – 14 |
4 – 19,5 |
7 – 24 |
Suprafaţa de încălzire |
m2 |
1,7 |
1,7 |
2 |
Volumul rezervorului de combustibil |
dm3 (l) |
88 |
88 |
88 |
Dimensiuni uşă de alimentare |
mm |
270 x 450 |
270 x 450 |
270 x 450 |
Tirajul necesar al coşului |
Pa |
16 |
18 |
22 |
Suprapresiunea maximă de lucru a apei |
kPa |
250 |
250 |
250 |
Greutatea cazanului |
kg |
231 |
231 |
254 |
Diametru racordare coş (evacuare gaze arse) |
mm |
150/152 |
150/152 |
150/152 |
Clasă de protecţie electrică |
IP |
20 |
Putere el. absorbită – la pornire |
W |
522 |
522 |
522 |
Putere el. absorbită – în cursul exploatării |
W |
42 |
42 |
42 |
Randamentul cazanului |
% |
90,3 |
90,3 |
90,2 |
Temperatura gazelor de ardere la puterea nominală (pelete) |
°C |
127 |
147 |
151 |
Debit substanţial al gazelor de ardere la puterea nominală (pelete) |
kg/s |
0,011 |
0,015 |
0,018 |
Combustibil recomandat (de bază) |
pelete de calitate superioara cu diametrul de 6 – 8 mm, lungimea de 10 – 40 mm si putere calorica de 15 – 18 MJ.kg-1 |
Consum mediu de combustibil –
pelete la puterea nominală de |
kg.h-1 |
3,5 |
4,5 |
5,4 |
Volumul apei din cazan |
l |
56 |
56 |
62 |
Pierderi de presiune în cazan |
mbar |
0,18 |
0,18 |
0,19 |
Volum min. al rezervorului de compensare |
l |
500 |
500 |
500 |
Tensiune de alimentare |
V/Hz |
230/50 |
Clasa cazanului |
|
5 |
5 |
5 |
Clasa de eficiență energetică |
|
A+ |
A+ |
A+ |
Ekodesign |
|
Da |
Da |
Da |
Cazane D14P Compact, D21P Compact, D25P Compact
-
Legendă pentru desenele cazanului D14P Compact, D21P Compact, D25P Compact |
1. |
Corpul cazanului |
17. |
Termostat reglaj (agent termic) (cod: S0021) |
2. |
Uşă de umplere |
18. |
Termostat pentru pompă (cod: S0023) |
3. |
Cenuşar
pentru D14P, D14P/130, D21P – (cod: P0097)
pentru D25P – (cod: P0080) |
19. |
Termostat de siguranţă (cod: S0068) |
4. |
Panou de control |
20. |
Siguranta T6,3A/1500 – tipul H |
5. |
Ecranul cadrului |
21. |
Întrerupător dublu sistem de evacuare automată cenușă și arzător pe peleți (cod: S0098) |
6. |
Termoizolaţie uşă – Sibral mare (cod: S0263) |
22. |
Ventilator – exhaustor (D31P) |
7. |
Şnur etanşare uşă 18 x18 (cod: S0240) |
23. |
Capac frontal (capac) (cod: S1252) |
8. |
Bușon (codul: S0212) (D31P – cod: S0212) |
24. |
Arzator pe peleti |
9. |
Piuliţă ornamentală (cod: S0413) |
|
|
10. |
Capac deschizătură pentru arzător – panou + (izolaţia (cod: S0275) |
|
|
11. |
Capac curățare canal de fum |
K |
– Canalul de fum (150/152 mm) |
12. |
Element de frânare placa tubulară (cod: P0098) |
L |
– Ieşirea apei din cazan (1”) |
13. |
Ecran inox focar (camera de ardere)
pentru D14P, D14P/130, (P14) – (cod: S0936),
pentru D21P, D25P (P21, P25) – (cod: S0937) |
M |
– Intrarea apei în cazan (1”) |
14. |
Obturator pentru încorporarea sistemului de
evacuare automată a cenușii. |
N |
– Racord pentru robinetul de umplere (1/2”) |
15. |
Termometru (cod: S0041) |
O |
– Racord pentru vas de expansiune (1”) |
16. |
Întrerupător principal (cod: S0091) |
R |
– iesirea apei cazanului pentru circuitul cazanului (1”) |
Dimensiunile |
|
D14P |
D14P /130 |
D21P |
D25P |
A / A1 |
1207 / 1635 |
1207 / 1635 |
1207 / 1635 |
1207 / 1635 |
B1 |
850 |
850 |
850 |
950 |
B2 / B3 |
1095 / 1300 |
1095 / 1300 |
1095 / 1300 |
1195 / 1300 |
C1 / C2 |
620 / 1027 |
620 / 1027 |
620 / 1027 |
620 / 1027 |
E |
150/152 |
130 |
150/152 |
150/152 |
G / G1 |
207 / 266 |
207 / 266 |
207 / 266 |
207 / 266 |
H |
947 |
947 |
947 |
947 |
CH |
220 |
220 |
220 |
220 |
I |
220 |
220 |
220 |
220 |
J |
1” |
1” |
1” |
1” |
P |
70 |
70 |
70 |
70 |
Q |
1” |
1” |
1” |
1” |
Accesorii speciale pentru extinderea conexiunii centralei DxxP Compact |
tip accesoriu |
cod |
|
Distribuitor |
ATMOS/ESBE GMA 321 cu două circuite – 1“ pitch 90 mm |
P0506 |
ATMOS/ESBE GMA 331 cu trei circuite – 1“ pitch 90 mm |
P0507 |
|
Grupuri de pompe |
ATMOS/ESBE GDA 311 direct – 1“ pitch 90 mm (ACM) |
P0503 |
ATMOS/ESBE GFA 311 termostatic 20 – 55 °C – 1“ pitch 90 mm (incalzirea in pardoseala) |
P0504 |
ATMOS/ESBE GRA 311 amestecat fără servomotor – 1“ pitch 90 mm |
P0533 |
ATMOS/ESBE GRA 311 amestecat cu servomotor 120 s – 1“ pitch 90 mm |
P0505 |
Mai multe accesorii
-
-

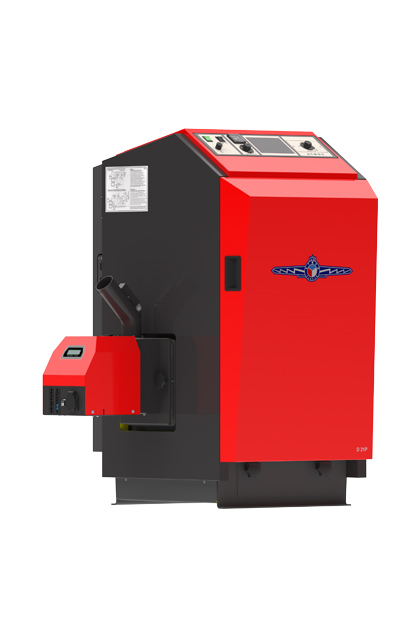

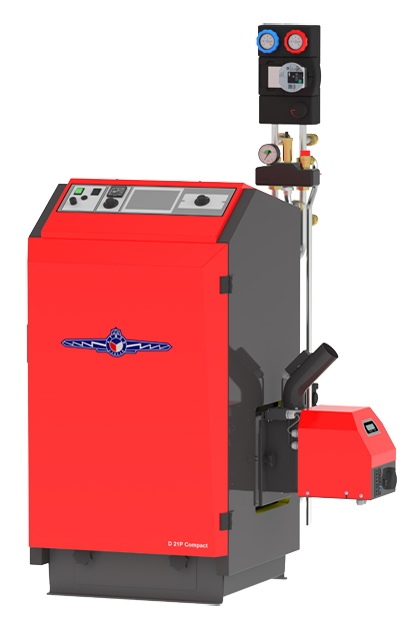

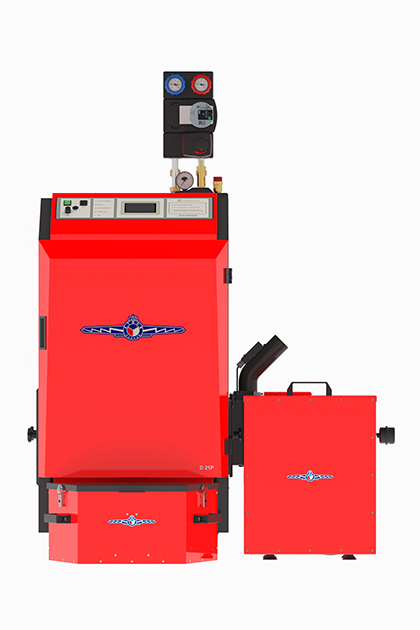

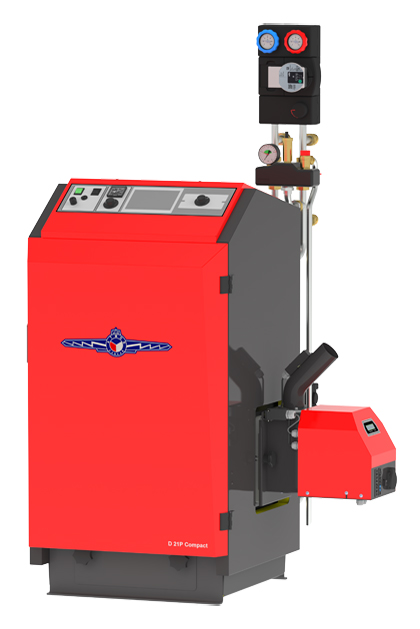

D 21 P Compact – front view
-
-

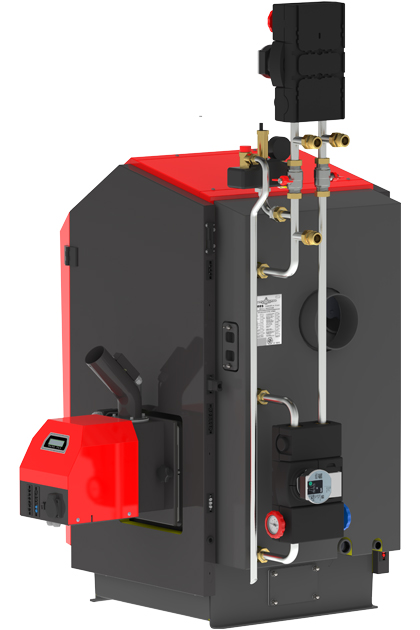

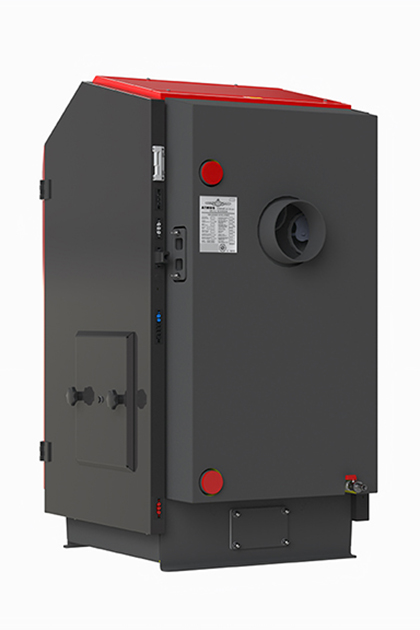

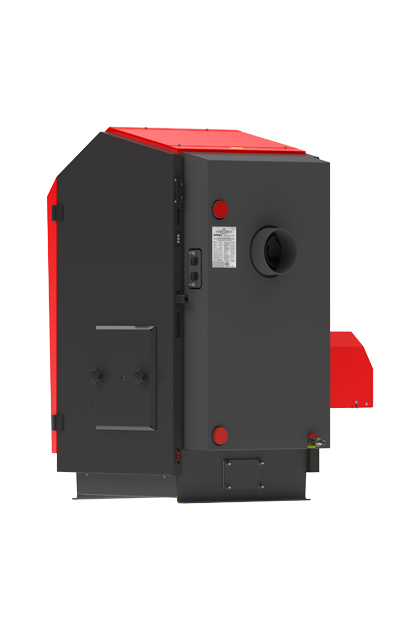

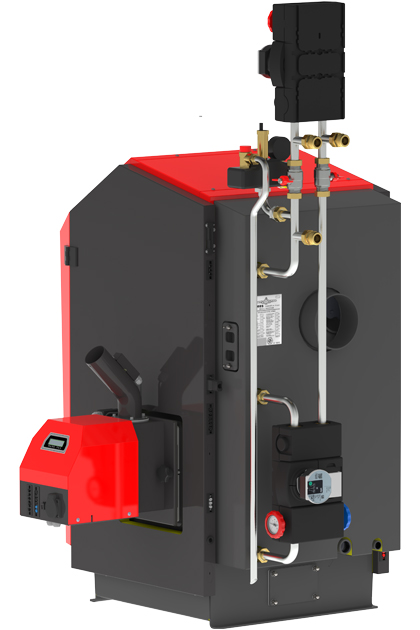

D 21 P Compact – rear view
-
-

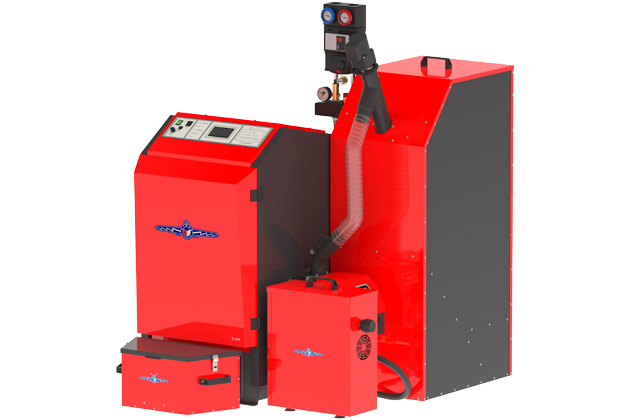

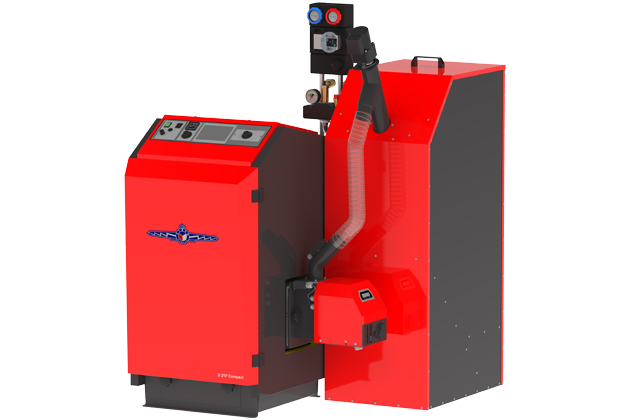

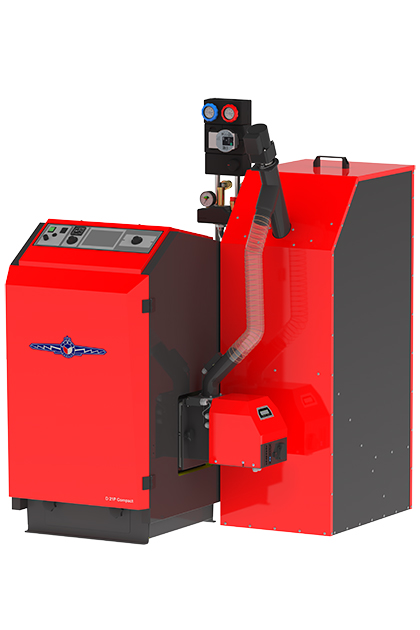

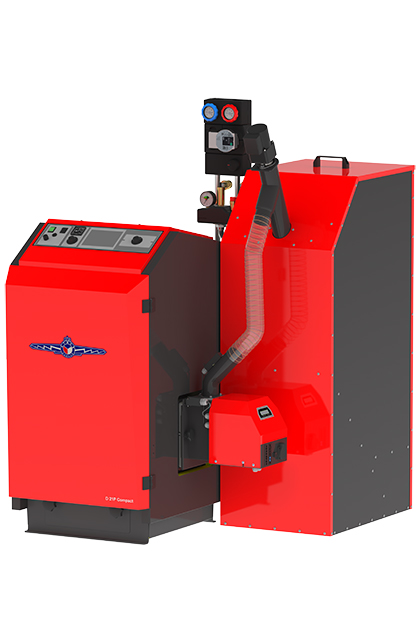

D 21P Compact with AZPD 300

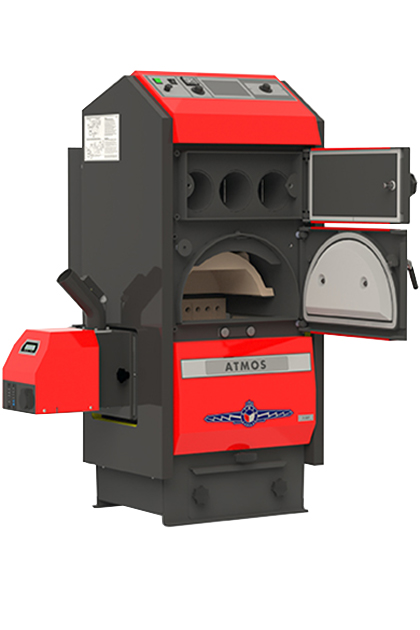

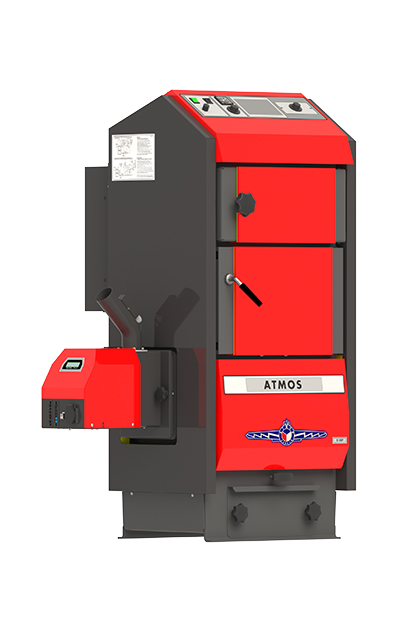

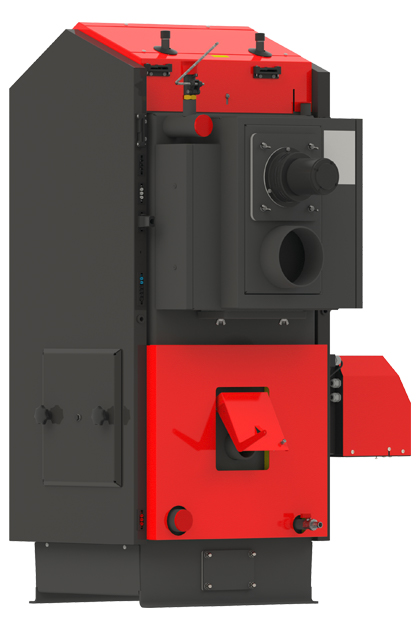

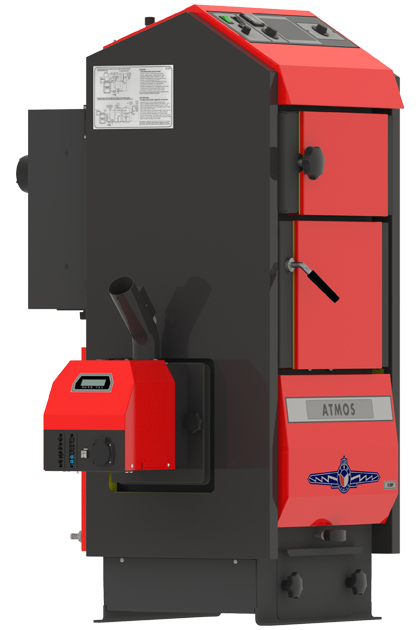

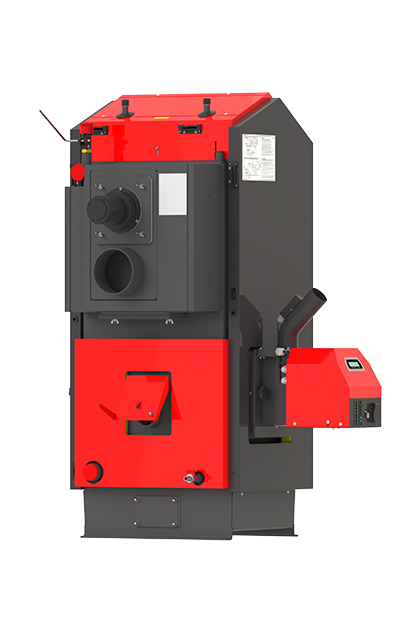

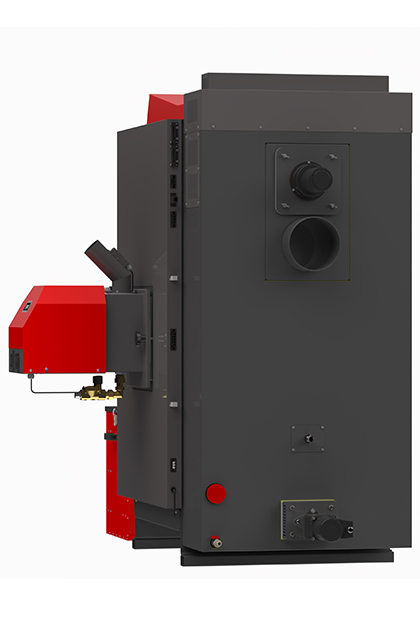

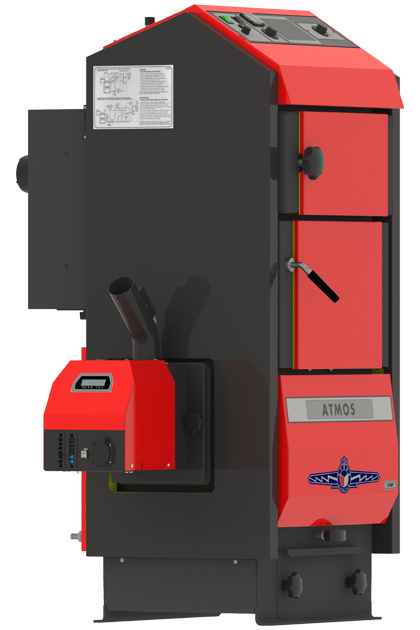

Cazane D20P, D30P, D40P, D50P
D20p, D30P, D40P, D50PD20p, D30P, D40P, D50PD20p, D30P, D40P, D50P

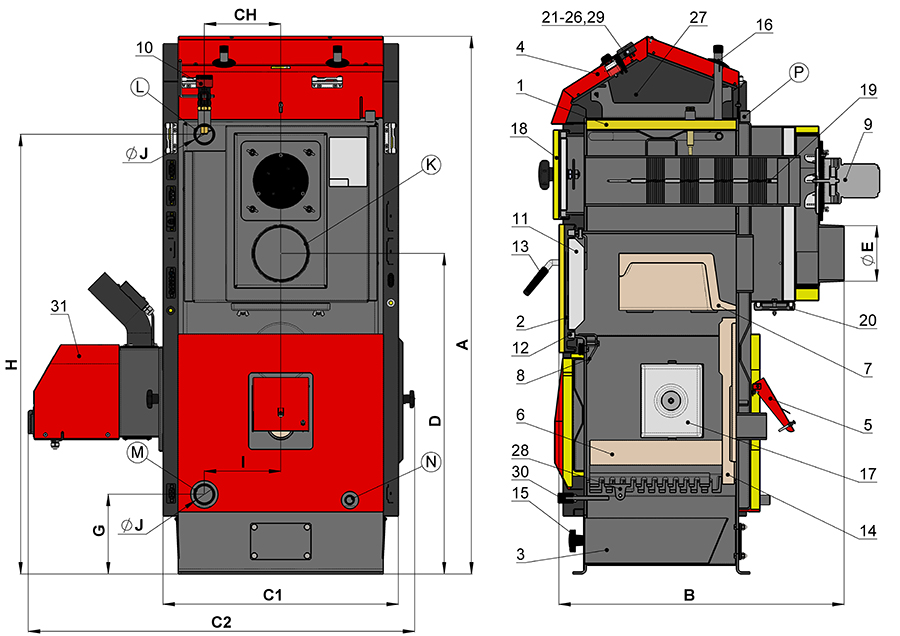

Legendă pentru desenele cazanului D20p, D30P, D40P, D50P |
1. |
Corpul cazanului |
20. |
Capac curățare al canalului dorsal |
2. |
Uşă de umplere |
21. |
Termometru |
3. |
Cenuşar |
22. |
Întrerupător principal (cod: S0091) |
4. |
Panou de control |
23. |
Termostat reglaj (agent termic) (cod: S0021) |
5. |
Clapetă de reglaj aer – doar pentru încălzirea pe lemne |
24. |
Termostat pentru pompă (cod: S0023) |
6. |
Piesă ceramică refractară – fundul focarului (camerei de ardere) |
25. |
Termostat de siguranţă (cod: S0068) |
7. |
Piesă ceramică refractară – spațiu sferic superior |
26. |
Siguranta T6,3A/1500 – tipul H |
8. |
Ecranul cadrului |
27. |
Condensator pentru exhaustor – 1 μF |
9. |
Exhaustor de fum |
28. |
Grilaj |
10. |
Regulator de tiraj Honeywell FR 124 |
29. |
Întrerupător dublu sistem de evacuare automată cenușă și arzător pe peleți |
11. |
Termoizolaţie uşă – Sibral mare |
30. |
Tijă grătar |
12. |
Şnur etanşare uşă 18 x 18 mm |
31. |
Arzator pe peleti |
13. |
Bușon – clanță |
|
|
14. |
Piesă ceramică refractară – partea din spate a camerei sferice |
|
|
15. |
Capac cenușar – piulita |
K |
– Canalul de fum |
16. |
Serpentină de răcire contra supraîncălzirii |
L |
– Ieşirea apei din cazan |
17. |
Capac deschizătură pentru arzător |
M |
– Intrarea apei în cazan |
18. |
Capac curățare placa tubulară |
N |
– Racord pentru robinetul de umplere |
19. |
Element de frânare (în tip D20P – 3x perie, D30P, D40P şi D50P – 1x perie + 2x de oţel) |
P |
– Racord pentru senzorul supapei buclei de răcire (TS 131, STS 20) |
Dimensiunile |
|
D20P |
D30P |
D40P |
D50P |
A |
1405 |
1405 |
1405 |
1405 |
B |
652 |
954 |
954 |
1052 |
C1 |
630 |
630 |
630 |
630 |
C2 |
1022 |
1022 |
1022 |
1022 |
D |
848 |
848 |
848 |
848 |
E |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
G |
211 |
211 |
211 |
211 |
H |
1163 |
1163 |
1163 |
1163 |
CH |
202 |
202 |
202 |
202 |
I |
– |
– |
– |
– |
J |
6/4″ |
6/4″ |
6/4″ |
6/4″ |
Date tehnice |
Tipul cazanului |
|
D20P |
D30P |
D40P |
D50P |
Puterea cazanului |
kW |
6,5 – 22 |
8,9 – 29,8 |
8,9 – 40 |
13,5 – 45 |
Suprafaţa de încălzire |
m2 |
2 |
2,7 |
2,7 |
3,6 |
Volumul rezervorului de combustibil |
dm3 (l) |
70 |
105 |
105 |
140 |
Dimensiuni uşă de alimentare |
mm |
270 x 450 |
270 x 450 |
270 x 450 |
270 x 450 |
Tirajul necesar al coşului |
Pa |
15 |
21 |
22 |
23 |
Suprapresiunea maximă de lucru a apei |
kPa |
250 |
250 |
250 |
250 |
Greutatea cazanului |
kg |
305 |
370 |
386 |
430 |
Diametru racordare coş (evacuare gaze arse) |
mm |
150/152 |
150/152 |
150/152 |
150/152 |
Clasă de protecţie electrică |
IP |
20 |
20 |
20 |
20 |
Putere el. absorbită – la pornire |
W |
572 |
530 |
530 |
530 |
Putere el. absorbită – în cursul exploatării |
W |
92 |
97 |
97 |
97 |
Randamentul cazanului |
% |
91,1 |
92,4 |
91,0 |
91,1 |
Temperatura gazelor de ardere la puterea nominală (pelete) |
°C |
128 |
158 |
157 |
123 |
Debit substanţial al gazelor de ardere la puterea nominală (pelete) |
kg/s |
0,016 |
0,025 |
0,031 |
0,035 |
Combustibil recomandat (de bază) |
pelete de calitate superioara cu diametrul de 6 – 8 mm, lungimea de 10 – 40 mm si putere calorica de 15 – 18 MJ.kg-1 |
Consum mediu de combustibil – pelete la puterea nominală de |
kg.o-1 |
5 |
6,8 |
9,4 |
10,6 |
Volumul apei din cazan |
l |
82 |
91 |
91 |
117 |
Pierderi de presiune în cazan |
mbar |
0,22 |
0,23 |
0,23 |
0,24 |
Volum min. al rezervorului de compensare |
l |
500 |
750 |
750 |
1000 |
Tensiune de alimentare |
V/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
lasa cazanului |
|
5 |
5 |
5 |
5 |
Clasa de eficiență energetică |
|
A+ |
A+ |
A+ |
A+ |
Ekodesign |
|
Da |
Da |
Da |
Da |

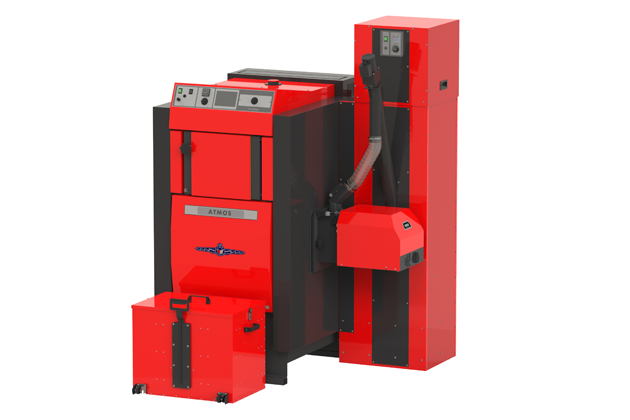

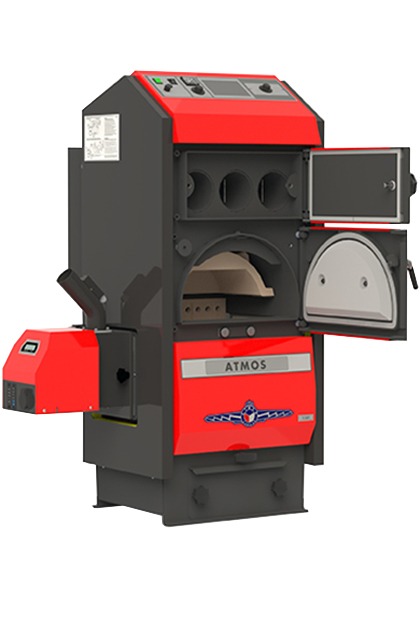

Cazan D85P
Cazanele de apă caldă ATMOS D85P sunt concepute pentru încălzirea confortabilă a caselor rezidențiale, diferitelor unități și altor clădiri similare cu peleți. Peleții de lemn de înaltă calitate cu diametrul de 6 până la 8 mm pot fi folosiți pentru încălzire. Cazanul nu este proiectat pentru arderea lemnului, a rumegușului și a deșeurilor lemnoase mici.

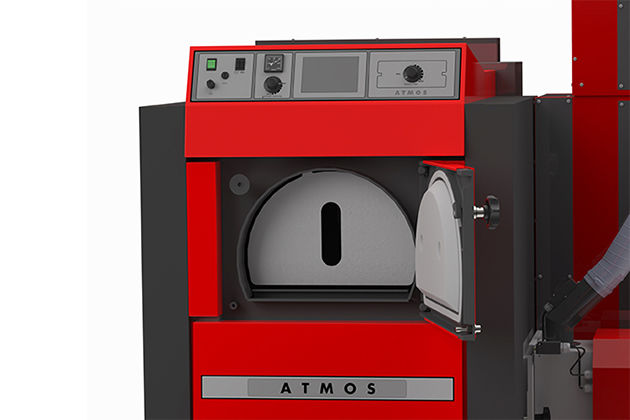

Cazanele sunt proiectate astfel încât în partea stângă sau dreaptă a acestora să fie încorporat un arzător pe peleți ATMOS A85 cu curățare pneumatică a camerei de ardere a arzătorului și a schimbătorului de tuburi. Corpul cazanului este realizat sub formă de sudură din tablă de oțel cu grosimea de 3 – 6 mm. Este alcătuit dintr-o cameră de ardere cu o boltă mare, iar în partea inferioară a camerei există o fantă către canal cu un transportor cu șurub care descarcă cenușa într-un rezervor exterior mare (160 l) de îndepărtare automată a cenușii. Peretele frontal al cazanului este prevazut cu usa de curatare in partea superioara, in spatele careia se introduce un paravan din otel inoxidabil cu geam asigurand protectia usii impotriva supraincalzirii. In partea din spate a cazanului se afla un schimbator de caldura cu tuburi dotat cu frane pe segmente cu functie de curatare automata fara a fi necesara scoaterea acestora. Corpul cazanului este izolat termic din exterior cu vată minerală introdusă sub capacele din tablă ale carcasei exterioare a cazanelor. În partea superioară a cazanelor se află un panou cu întrerupător principal, întrerupător de îndepărtare automată a cenușii, întrerupător arzător pe peleți (L2), termostat de funcționare (reglare), termostat pompă, termostat de siguranță, termometru și siguranță de 6,3 A. Centrala nu este echipat cu o bucla de racire impotriva supraincalzirii, deoarece din cauza cantitatii mici de combustibil din arzator, nu exista pericolul supraincalzirii cazanului in cazul unei pene de curent. energie. Centrala D85P este echipata cu un ventilator de evacuare cu senzor de viteza.
-
Legenda desenului cazanului D85P |
1. |
Corpul cazanului |
18. |
Condensator pentru exhaustor – 2μF |
2. |
Uşă de umplere |
19. |
Termometru |
3. |
Cenuşar |
20. |
Intrerupător principal |
4. |
Panou de control |
21. |
Termostat reglaj (agent termic) (cod: S0021) |
5. |
Ecranul cadrului |
22. |
Termostat pentru pompă (cod: S0023) |
6. |
Ecranul camerei de ardere |
23. |
Termostat de siguranţă (cod: S0068) |
7. |
Arzator pe peleti A85 |
24. |
Siguranta T6,3A/1500 – tipul H |
8. |
Curățarea foilor tubulare pneumatice |
25. |
Întrerupător dublu sistem de evacuare automată cenușă și arzător pe peleți |
9. |
Cadru de deschidere |
26. |
Element de frânare de placa tubulară |
10. |
Exhaustor cu senzor de turatie |
27. |
Priză de aer pentru curățarea pneumatică a foii tubulare |
11. |
Termoizolaţie uşă – Sibral mare |
28. |
Supapă pentru curățarea arzătorului pneumatic |
12. |
Şnur etanşare uşă 18 x 18 mm |
|
|
13. |
Bușon – clanță |
|
|
14. |
Piuliţă ornamentală |
K |
– Canalul de fum |
15. |
Capac deschizătură pentru arzător – placă metalică + izolaţiile (cod: S0465) |
L |
– Ieşirea apei din cazan |
16. |
Motor cu cutie de viteze pentru îndepărtarea cenușii |
M |
– Intrarea apei în cazan |
17. |
Șurub pentru îndepărtarea automată a cenușii |
N |
– Racord pentru robinetul de umplere |
Dimensiunile |
D85P |
A |
1840 |
B1 |
1303 |
B2 |
2113 |
C1 |
1014 |
C2 |
1589 |
D |
1204 |
E |
200 |
G |
288 |
H |
545 |
CH |
350 |
I |
2” |
Date tehnice |
|
D85P |
Puterea cazanului |
kW |
24 – 80 |
Suprafaţa de încălzire |
m2 |
6,5 |
Volumul rezervorului de combustibil |
dm3 (l) |
492 |
Dimensiuni uşă de alimentare |
mm |
260 x 450 |
Tirajul necesar al coşului |
Pa/mbar |
22/0,22 |
Suprapresiunea maximă de lucru a apei |
kPa/bar |
250/2,5 |
Greutatea cazanului |
kg |
774 |
Diametru racordare coş (evacuare gaze arse) |
mm |
200 |
Clasă de protecţie electrică |
IP |
20 |
Putere el. absorbită – la pornire
– în cursul exploatării |
W |
635 (1135)
134 |
Randamentul cazanului |
% |
91,6 |
Clasa cazanului |
5 |
5 |
Clasa de eficiență energetică |
A+ |
A+ |
Temperatura gazelor de ardere la puterea nominală
(pelete) |
°C |
149,2 |
Debit substanţial al gazelor de ardere la puterea nominală (pelete) |
kg/s |
0,062 |
Combustibil recomandat (de bază) |
pelete de calitate superioara cu diametrul de 6 – 8 mm, lungimea de 10 – 40 mm si putere calorica de 15 – 18 MJ.kg-1 |
Consum mediu de combustibil – pelete la puterea nominală de |
kg.o-1 |
18,8 |
Volumul apei din cazan |
l |
230 |
Pierderi de presiune în cazan |
mbar |
0,24 |
Volum min. al rezervorului de compensare |
l |
1000 |
Tensiune de alimentare |
V/Hz |
230/50 |
Temperatura minimă obligatorie a apei din retur la funcţionarea cazanului este de 65 °C. Temperatura obligatorie de lucru a cazanului este de 80 – 90 °C. |
-
-

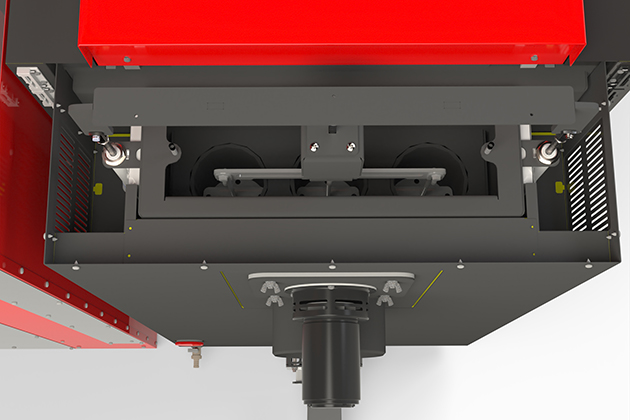

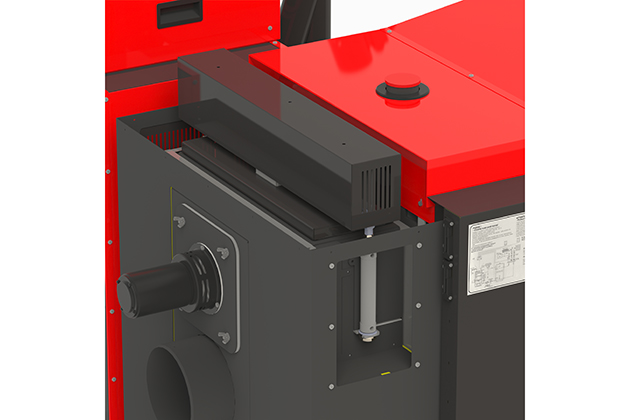

detaliu de curățare a foii tubului pneumatic
-
-

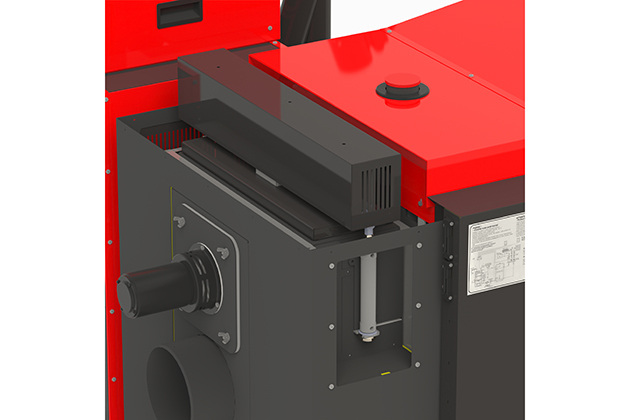

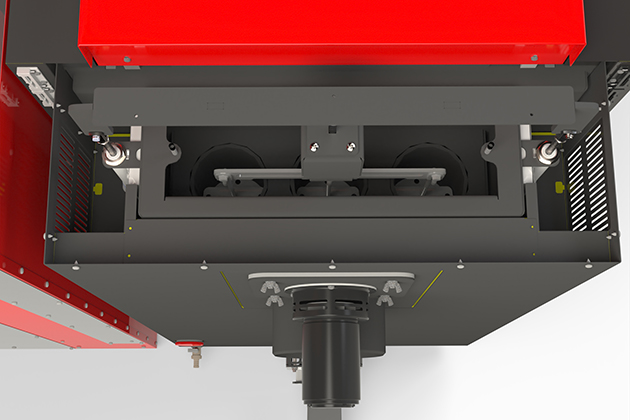

frânele în foaia tubulară
-
-

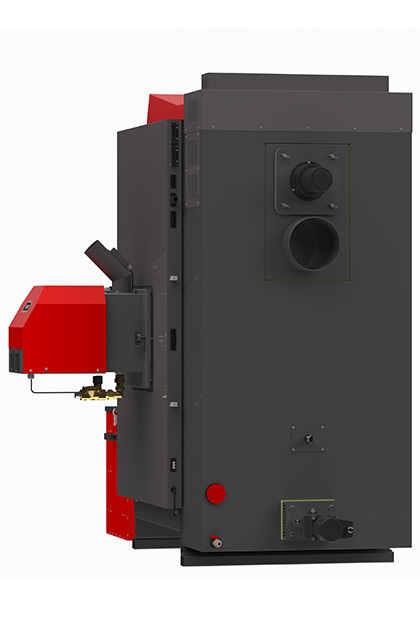

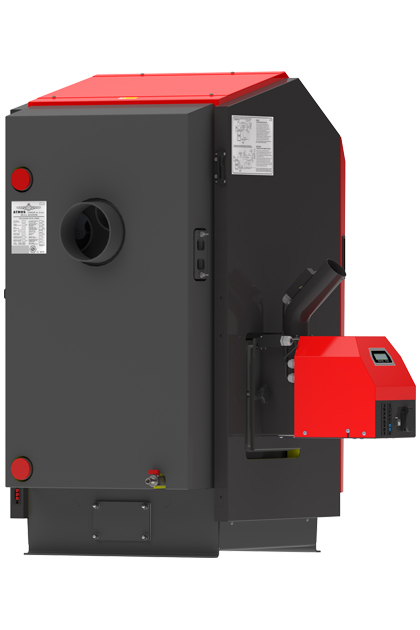

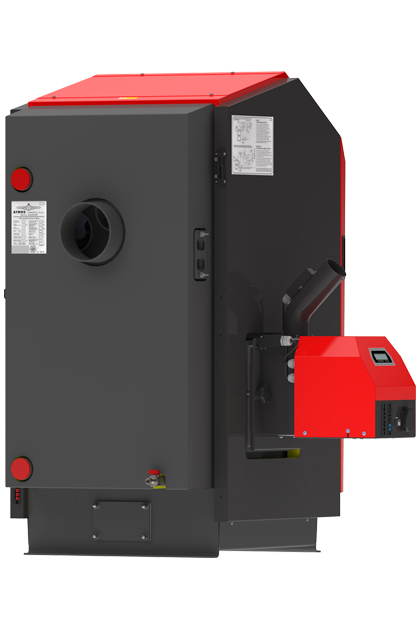

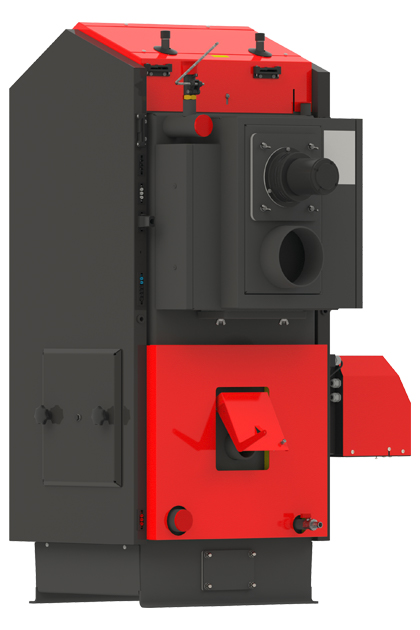

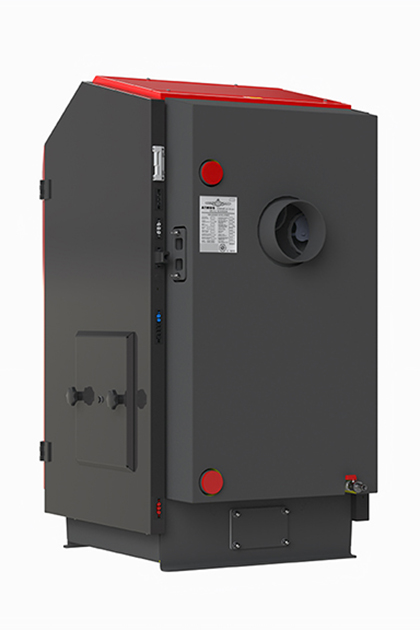

vedere din spate D85P
-
-

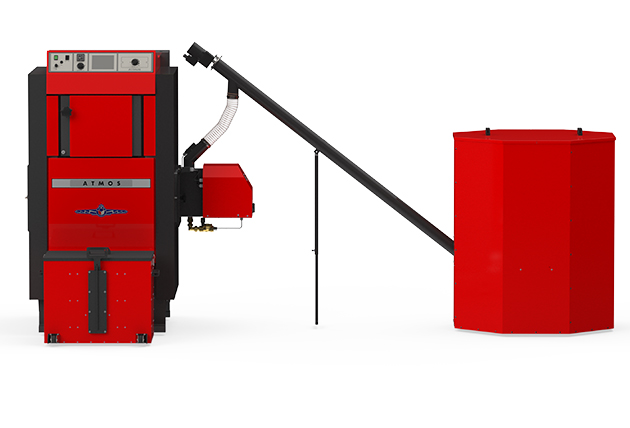

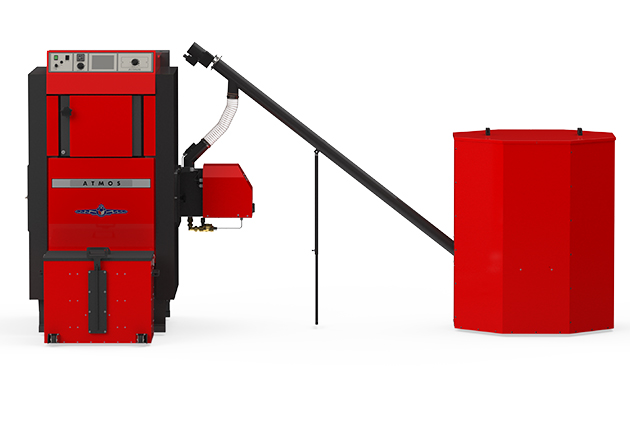

Una dintre opțiunile pentru conectarea unui cazan cu un rezervor de peleți
Arzătoare pe peleți

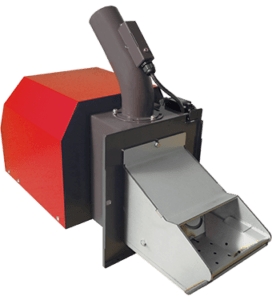

Arzătoare pe peleți ATMOS A25
pentru cazane D14P, D21P, D20P, D25P
Combustibil prescris: pelete de calitate superioara cu diametrul de 6 – 8 mm, lungimea de 10 – 40 mm si putere calorica de 15 – 18 MJ.kg-1.
Ecranul arzătorului: serveşte la afişarea stării curente a arzătorului şi la setarea funcţiilor acestuia
Comanda arzătorului: cu dispozitiv electronic de reglaj AC07X, care manevrează funcţionarea transportorului exterior, a două spirale de aprindere şi a ventilatorului conform cerinţelor cazanului şi sistemului de încălzire. Electronica este asigurată cu termostatul de siguranţă al cazanului, cu termostatul de siguranţă la alimentarea peletelor în arzător, cu senzorul de turaţie al ventilatorului şi cu fotocelula pentru controlul flăcării. Funcţionarea arzătorului este semnalizată pe ecranul dispozitivului electronic de reglare.
Aprinderea combustibilului: automată cu ajutorul a două spirale electrice de aprindere.
Funcţia de bază a arzătorului:
Posibilitatea utilizării a două ieşiri de rezervă R şi R2 pentru diferite aplicaţii
Posibilitatea conectării a patru senzori diferiţi TS, TV, TK şi TSV
TS – senzor inferior pe rezervor
TV – senzor superior pe rezervor
TK – senzorul cazanului sau senzorul de mijloc de pe rezervor
TSV – senzorul gazelor arse sau al panoului solar
- manevrarea ventilatorului cazanului din arzător cu ajutorul ieşirii de rezervă (R)
- manevrarea pompei cazanului din arzător cu ajutorul ieşirii de rezervă(R2)
- manevrarea arzătorului în funcţie de două temperaturi pe rezervorul de echilibrare
- comanda sistemului solar direct din arzător
Dozarea combustibilului: transportoarele speciale cu șurub DA1500 – 4000 sunt proiectate pentru cazanele DxxP.
Arzătoare pe peleți ATMOS A45
pentru cazane D30P, D40P, D50P
Combustibil prescris: pelete de calitate superioara cu diametrul de 6 – 8 mm, lungimea de 10 – 40 mm si putere calorica de 15 – 18 MJ.kg-1.
Ecranul arzătorului: serveşte la afişarea stării curente a arzătorului şi la setarea funcţiilor acestuia
Comanda arzătorului: cu dispozitiv electronic de reglaj AC07X, care manevrează funcţionarea transportorului exterior, a două spirale de aprindere şi a ventilatorului conform cerinţelor cazanului şi sistemului de încălzire. Electronica este asigurată cu termostatul de siguranţă al cazanului, cu termostatul de siguranţă la alimentarea peletelor în arzător, cu senzorul de turaţie al ventilatorului şi cu fotocelula pentru controlul flăcării. Funcţionarea arzătorului este semnalizată pe ecranul dispozitivului electronic de reglare.
Aprinderea combustibilului: automată cu ajutorul a două spirale electrice de aprindere.
Funcţia de bază a arzătorului:
Posibilitatea utilizării a două ieşiri de rezervă R şi R2 pentru diferite aplicaţii
Posibilitatea conectării a patru senzori diferiţi TS, TV, TK şi TSV
TS – senzor inferior pe rezervor
TV – senzor superior pe rezervor
TK – senzorul cazanului sau senzorul de mijloc de pe rezervor
TSV – senzorul gazelor arse sau al panoului solar
- manevrarea ventilatorului cazanului din arzător cu ajutorul ieşirii de rezervă (R)
- manevrarea pompei cazanului din arzător cu ajutorul ieşirii de rezervă (R2)
- manevrarea arzătorului în funcţie de două temperaturi pe rezervorul de echilibrare
- comanda sistemului solar direct din arzător
Dozarea combustibilului: transportoarele cu șurub speciale de tip DRA sunt proiectate pentru cazanele DxxP.
Arzătoare pe peleți ATMOS A85
pentru cazan D85P
Cazanul D80P cu arzătorul A85 se racordează întotdeauna la rezervorul de compensare având capacitatea de 1000 l, caz în care facem uz de funcția de comandă a arzătorului depinzând de două temperaturi de pe rezervorul de compensare și comanda exhaustorului cazanului direct din arzător.
Combustibil prescris: pelete de lemn de calitate (albe) cu diametrul 6 până la 8 mm, lungimea 5 până la 25 mm şi cu putere calorică 16 – 19 MJ.kg-1.
Ecranul arzătorului: serveşte la afişarea stării curente a arzătorului şi la setarea funcţiilor acestuia
Comanda arzătorului: cu dispozitiv electronic de reglaj AC07X, care manevrează funcţionarea transportorului exterior, a două spirale de aprindere şi a ventilatorului conform cerinţelor cazanului şi sistemului de încălzire. Electronica este asigurată cu termostatul de siguranţă al cazanului, cu termostatul de siguranţă la alimentarea peletelor în arzător, cu senzorul de turaţie al ventilatorului şi cu fotocelula pentru controlul flăcării. Funcţionarea arzătorului este semnalizată pe ecranul dispozitivului electronic de reglare.
Aprinderea combustibilului: automată cu ajutorul a două spirale electrice de aprindere.
Funcţia de bază a arzătorului:
Posibilitatea utilizării a două ieşiri de rezervă R şi R2 pentru diferite aplicaţii
Posibilitatea conectării a patru senzori diferiţi TS, TV, TK şi TSV
TS – senzor inferior pe rezervor
TV – senzor superior pe rezervor
TK – senzorul cazanului sau senzorul de mijloc de pe rezervor
TSV – senzorul gazelor arse sau al panoului solar
- manevrarea ventilatorului cazanului din arzător cu ajutorul ieşirii de rezervă (R)
- manevrarea pompei cazanului din arzător cu ajutorul ieşirii de rezervă(R2)
- manevrarea arzătorului în funcţie de două temperaturi pe rezervorul de echilibrare
- comanda sistemului solar direct din arzător
Dozarea combustibilului: transportoarele cu șurub speciale de tip DRA sunt proiectate pentru cazanele DxxP.
În varianta de bază, arzătorul ATMOS A85 este echipat cu sistem de curățare pneumatică care, la fiecare curățare sau la intervale periodice, curăță camera de ardere a arzătorului. Grație curățării pneumatice, este suficient să controlați, eventual să curățați camera de ardere a arzătorului o dată la 14 zile până la o lună.
Acestor arzătoare sunt destinate următoarele transportatoare:
- Transportor elicoidal cu arbore DRA50, cu lungimea de 1,7 m şi diametrul de 80 mm
- Transportor elicoidal cu arbore DRA50, cu lungimea de 2,5 m şi diametrul de 80 mm
- Transportor elicoidal cu arbore DRA50, cu lungimea de 4 m – drept şi diametrul de 80 mm
- Transportor elicoidal cu arbore DRA50, cu lungimea de 5 m – drept şi diametrul de 80 mm
