Zplynovací kotel na dřevo
- Technické informace
- Ke stažení
-
DC40GS
-
Výkon kotle 40 kW
-
Účinnost kotle 88,8 %
-
Emisní třída 5 (Ekodesign)
-
Dotovaný kotel (SVT938)
-
Délka polen 530 mm
Najděte si k instalaci kotle technika ve vašem okolí
Kotle na dřevo ATMOS Generátor DC15GS, DC20GS, DC25GS, DC32GS a DC40GS s velkým přikládacím prostorem vyloženým keramikou pro optimální kvalitu spalování. Je to skutečný generátor na dřevoplyn.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
- Možnost spalovat velké kusy dřeva
- Velký zásobník paliva – dlouhá doba hoření – až 12 hodin, dle typu kotle
- Vysoká účinnost 88,8 až 91,2 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
- Keramický přikládací prostor – předsoušení paliva
- Keramický spalovací prostor
- Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký prostor pro popel (u dřeva vybíráme 1x týdně)
- Kotel bez trubkovnice – snazší čištění
- Malé rozměry a nízká hmotnost
- Možnost volby dvířek P / L (pravá/levá)
- Možnost zapojení bez akumulační nádrže
- Vysoká kvalita
- DC15GS, DC20GS, DC25GS, DC32GS, DC40GS ATMOS Generátor
- DC50GSX
- DC70GSX

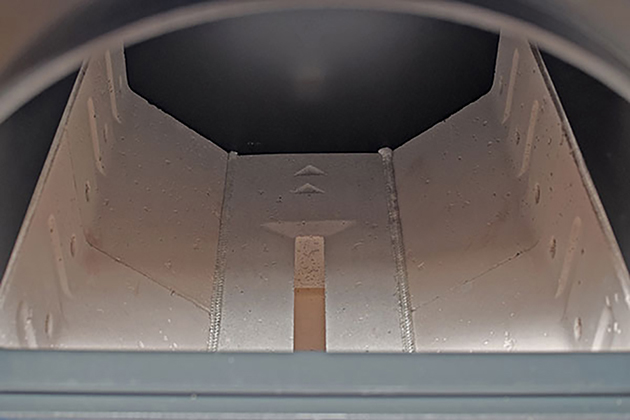

- Pohled do horní přikládací komory

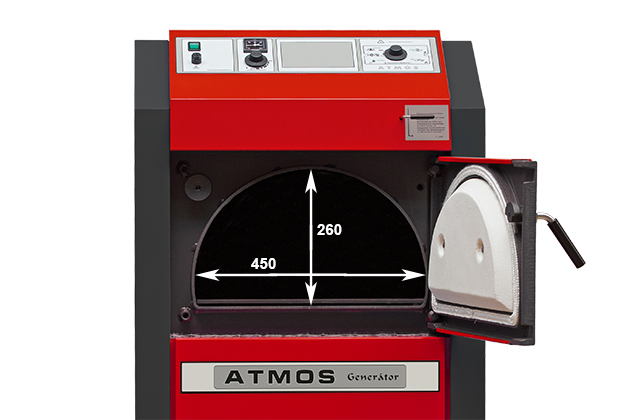

- Velikost přikládacího otvoru

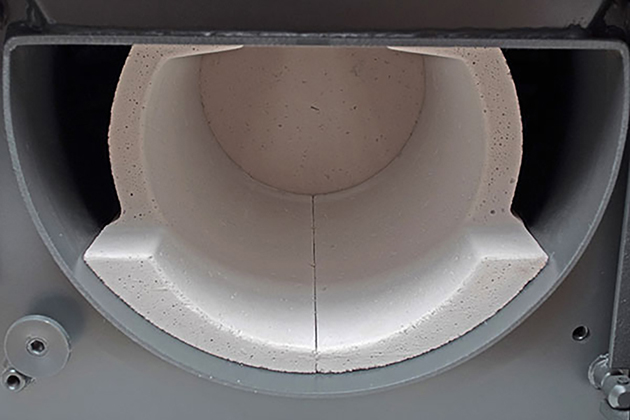

- Pohled do spodní spalovací komory

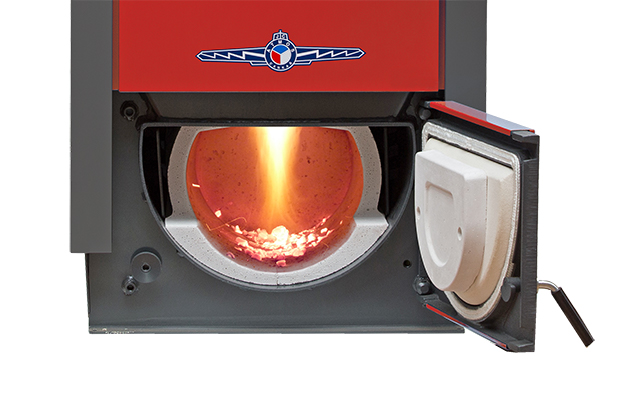

- Plamen ve spodní spalovací komoře

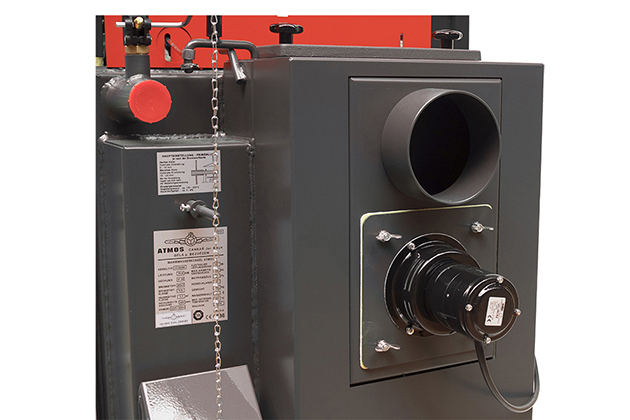

- Odtahový ventilátor a kouřové hrdlo

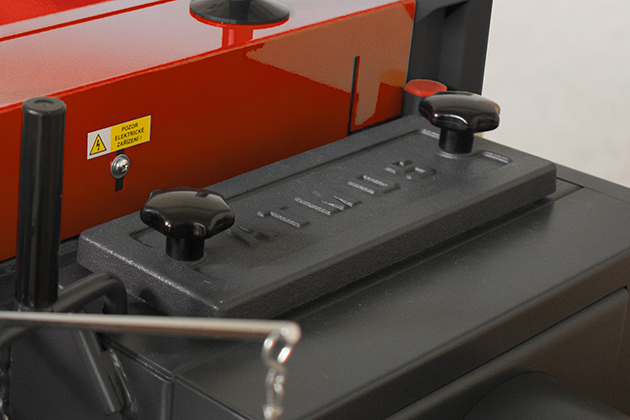

- Horní čistící víčko kotle
Instalace
Při instalaci doporučujeme použít originální hotová Zapojení ATMOS, například F71 ESBE, F1 – F4, F12 Laddomat, F21 – F22 (pouze kotlový okruh) nebo F31 a F32 AKU v případě zapojení s akumulačními nádržemi. Všeobecně musí být za kotlem ATMOS vytvořen tzv. kotlový okruh obsahující LADDOMAT 22 nebo termoregulační ventil (trojcestný ventil ovládaný servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.
- Laddomat 22 / termoventil

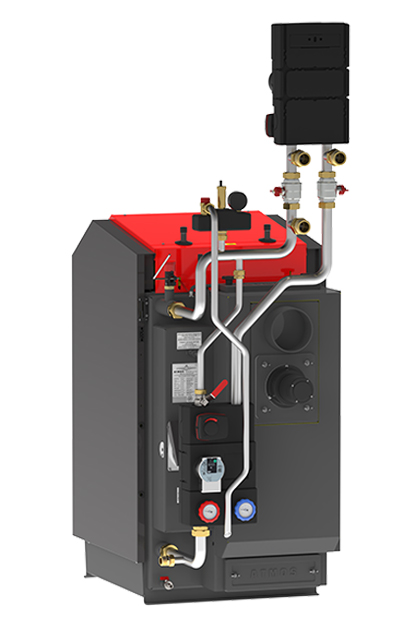

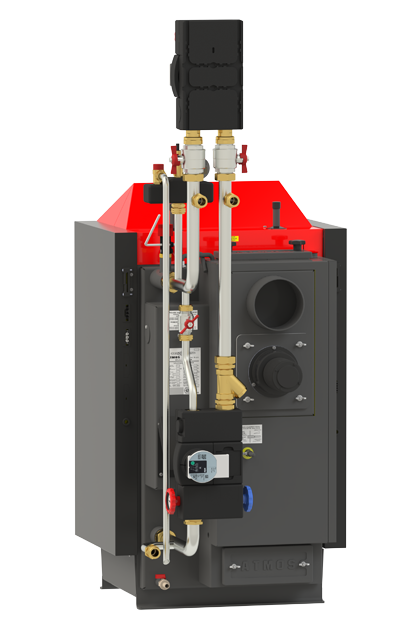

- Zapojení ATMOS F71 ESBE
- Zapojení ATMOS F1 – F2 Laddomat
- Zapojení ATMOS F3 – F4 ESBE

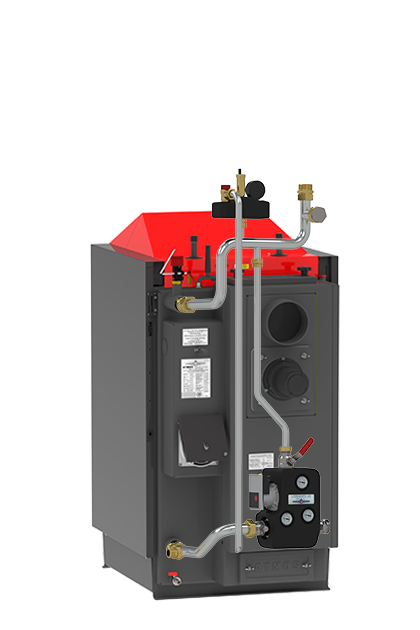

- Zapojení ATMOS F12

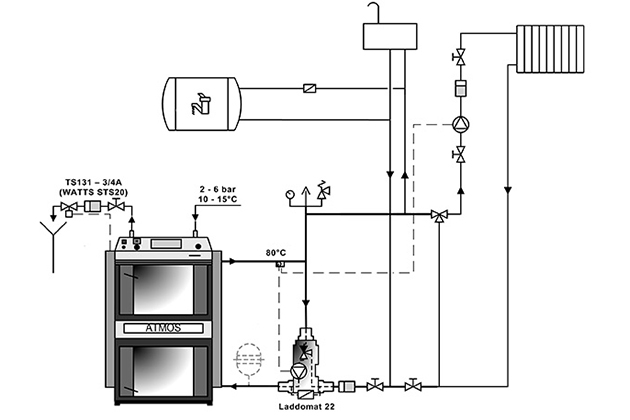

- Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží

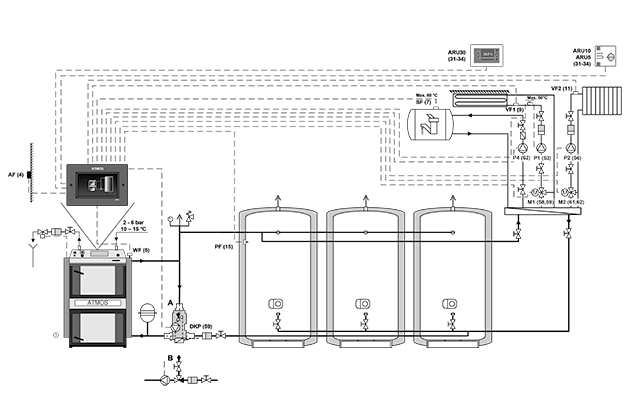

- Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi
Regulace kotlů
Elektromechanická regulace – regulaci výkonu kotle provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Regulátor tahu kromě regulace výkonu pomáhá chránit kotel proti přetopení. Jeho výhodou je rychlý zátop a nájezd na požadovaný výkon, kdy je vzduchová klapka plně otevřená. Kotle jsou na přístrojovém panelu vybaveny regulačním termostatem, který ovládá odtahový ventilátor dle nastavené výstupní teploty vody (80 – 85 °C) a spalinovým termostatem, který slouží k odstavení kotle a vypnutí odtahového ventilátoru po dohoření paliva. V případě zapojení kotle s akumulačními nádržemi spalinový termostat ovládá také chod čerpadla v kotlovém okruhu.
Výhodou regulace a konstrukce kotlů ATMOS je i to, že kotle pracují při dobrém tahu komína do 70 % jmenovitého výkonu i bez ventilátoru.
- Panel přístrojové desky
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Ekvitermní regulace ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

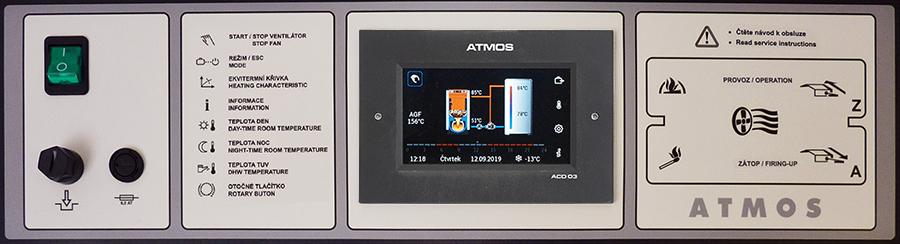

- Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03
Ekvitermní regulace ACD 04
Kotle DC25GS a DC32GS lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým displejem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly pro zapojení kotle a topného systému, včetně čidla teploty spalin (AGF).
- Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04
Technické informace
Legenda k nákresu kotlů | |||
1. | Těleso kotle | 19. | Regulátor tahu – Honeywell FR 124 |
2. | Dvířka plnící | 20. | Chladící smyčka proti přetopení |
3. | Dvířka popelníková | 21. | Regulační termostat ventilátoru (kotlový) |
4. | Ventilátor odtahový | 22. | Výplň dvířek – Sibral |
5. | Žáruvzdorná tvarovka – tryska | 23. | Těsnění dvířek – šňůra 18 x 18 |
6. | Ovládací panel | 25. | Kondenzátor odtahového ventilátoru |
7. | Regulační záklopka | 28. | Brzdič do kouřového kanálu (DC32GS, DC40GS) |
8. | Žáruvzdorná tvarovka – bok topeniště | 30. | Spalinový termostat |
9. | Žáruvzdorná tvarovka – kulový prostor L + P | 31. | Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout) |
10. | Těsnění – trysky – 12 x 12 (14 x 14) | 33. | Brzdič podél kulového prostoru |
11. | Žáruvzdorná tvarovka – půlměsíc | 34. | Regulace primárního vzduchu |
12. | Zatápěcí záklopka | 35. | Regulace sekundárního vzduchu |
13. | Žáruvzdorná tvarovka – zadní čelo kul. prostoru | ||
14. | Víko čistící – vrchní a spodní | K | – hrdlo kouřovodu |
15. | Táhlo zatápěcí záklopky | L | – výstup vody z kotle |
16. | Teploměr | M | – vstup vody do kotle |
17. | Clona rámečku | N | – nátrubek pro napouštěcí kohout |
18. | Vypínač s kontrolkou | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
Rozměry kotlů (mm) |
|||||||
---|---|---|---|---|---|---|---|
DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | |
A | 1280 | 1280 | 1280 | 1280 | 1434 | 1563 | 1686 |
B | 670 | 758 | 959 | 959 | 959 | 1042 | 1268 |
C | 678 | 678 | 678 | 678 | 678 | 678 | 678 |
D | 950 | 950 | 950 | 950 | 1099 | 997 | 1086 |
E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 |
F | 69 | 69 | 69 | 69 | 69 | 70 | 58 |
G | 185 | 185 | 185 | 185 | 185 | 184 | 184 |
H | 1008 | 1008 | 1008 | 1008 | 1152 | 1287 | 1407 |
CH | 256 | 256 | 256 | 256 | 256 | 256 | 256 |
I | 256 | 256 | 256 | 256 | 256 | 256 | 256 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ | 2″ |
Technické údaje |
Typ kotle | |||||||
DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | ||
Tepelný výkon kotle | kW | 15 | 20 | 25 | 32 | 40 | 49 | 70 |
Tepelný příkon kotle | kW | 16,4 | 21,9 | 27,4 | 35,1 | 45,0 | 54,1 | 77,5 |
Výhřevná plocha | m2 | 1,8 | 2 | 2,7 | 2,9 | 3,2 | 3,5 | 4,3 |
Objem palivové šachty | dm3 (l) | 66 | 80 | 120 | 125 | 160 | 210 | 280 |
Rozměr plnícího otvoru | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 310 | 450 x 310 |
Předepsaný tah komína | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 25/0,25 | 25/0,25 | 26/0,26 |
Max. prac. přetlak vody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
Hmotnost kotle | kg | 302 | 343 | 431 | 436 | 485 | 538 | 690 |
Průměr odtahového hrdla | mm | 150/152 |
150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 180 |
Krytí el. části | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Elektrický příkon (pomocný) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Elektrický příkon v pohotovostním stavu | W | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) |
Zapalovací režim | manuální | |||||||
Účinnost | % | 91,2 | 91,4 | 91,3 | 91,2 | 88,8 | 90,6 | 90,3 |
Třída kotle dle ČSN EN 303-5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
Kategorie kotle | 1 | |||||||
Provozní režim | nekondenzující | |||||||
Kotel na pevná paliva s kogenerační jednotkou | ne | |||||||
Kombinované zařízení i pro ohřev TUV | ne | |||||||
Třída energetické účinnosti | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
Teplota spalin při jmenovitém výkonu | °C | 134 | 134,7 | 138,8 | 137,7 | 187,6 | 145,6 | 160,9 |
Hmotn. průtok spalin při jmenovitém výkonu |
kg/s | 0,010 | 0,012 | 0,015 | 0,018 | 0,022 | 0,025 | 0,034 |
Předepsané palivo (preferované) | Suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 % |
|||||||
Průměrná spotřeba paliva | kg.h-1 | 4,1 | 5,5 | 6,8 | 8,6 | 10 | 13 | 18 |
Předepsaná délka dřeva | mm | 250 | 330 | 530 | 530 | 530 | 530 | 730 |
Doba hoření při jmenovitém výkonu |
hod. | 2 | 2 | 3 | 2 | 3 | 3 | 3 |
Objem vody v kotli | l | 56 | 64 | 80 | 80 | 90 | 120 | 170 |
Hydraulická ztráta kotle | mbar | 0,20 | 0,22 | 0,22 | 0,23 | 0,22 | 0,23 | 0,22 |
Minimální objem vyrovnávací nádrže | l | 500 | 500 | 500 | 500 | 500 | 500 | 750 |
Připojovací napětí |
V/Hz | 230/50 | ||||||
