Ekvitermní regulace ATMOS ACD 03/04

Je určena k řízení teplovodní soustavy vytápěného objektu. Ovládání regulátoru je díky dotykovému displeji jednoduché a intuitivní. Regulátor obsahuje funkce k přímému ovládání kotle, kotlového okruhu, až tří topných okruhů, teplé užitkové vody, soláru, atd…

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Ekvitermní regulace ATMOS ACD 03/04 je novým regulačním prvkem s dotykovým barevným displejem umožňující snadné ovládání kotle a topného systému intuitivním způsobem podle nejmodernějších trendů. Regulátory ACD 03 a ACD 04 se liší provedením instalační krabičky. Funkce ovládání obou regulátorů jsou stejné.

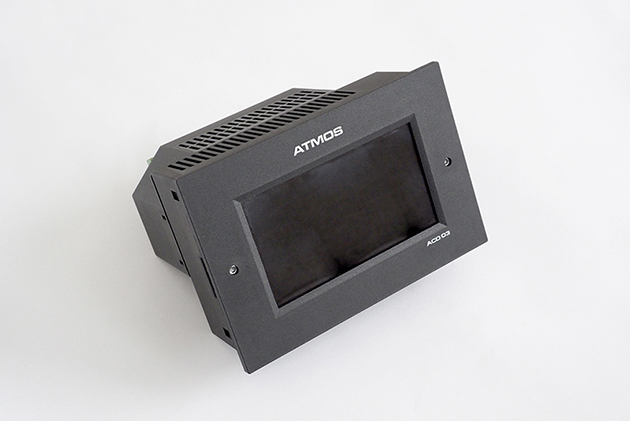

ATMOS ACD 03 - regulátor pro vložení do panelu kotle

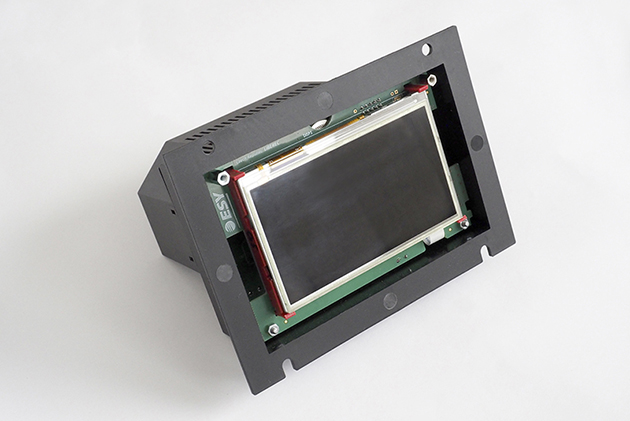

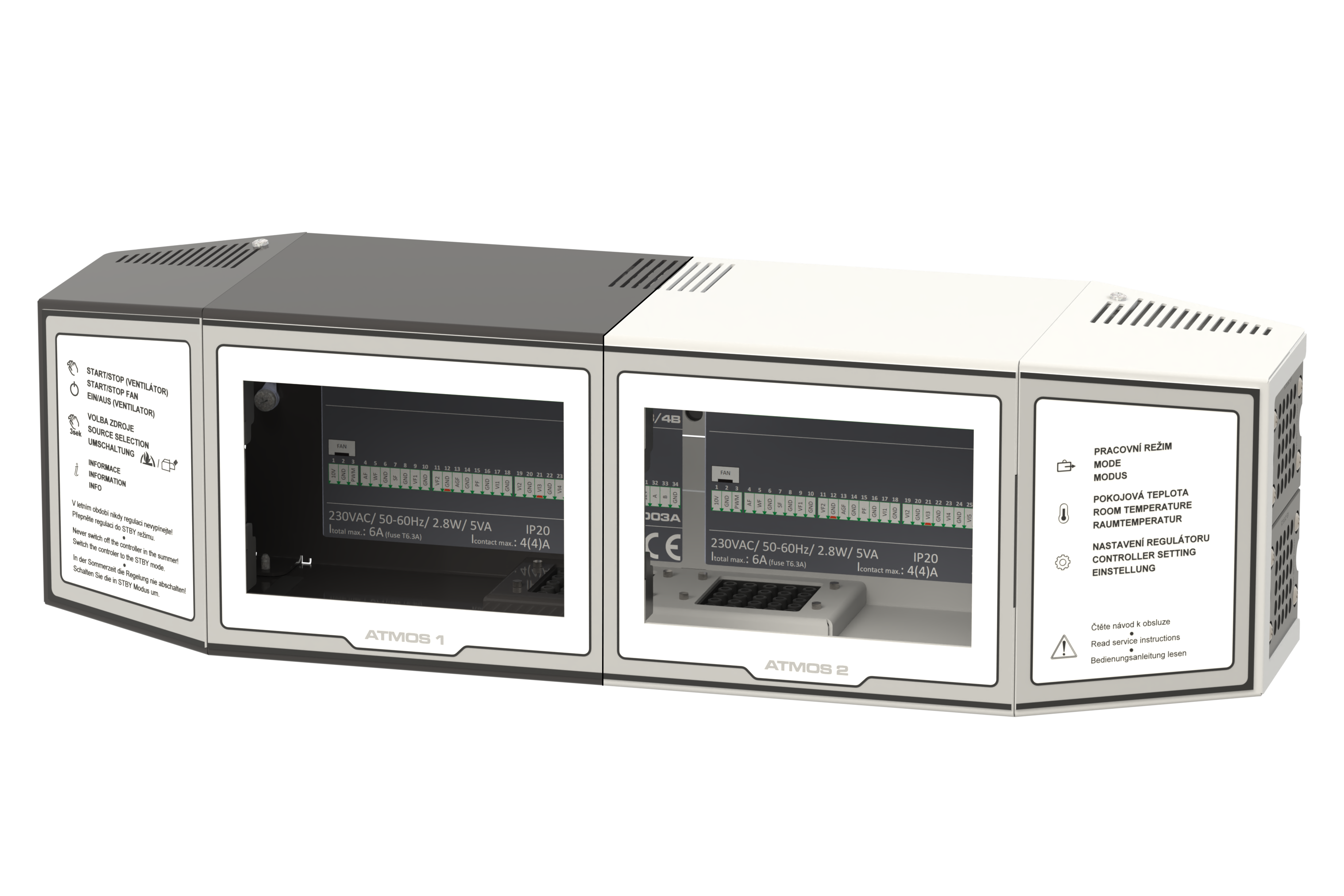

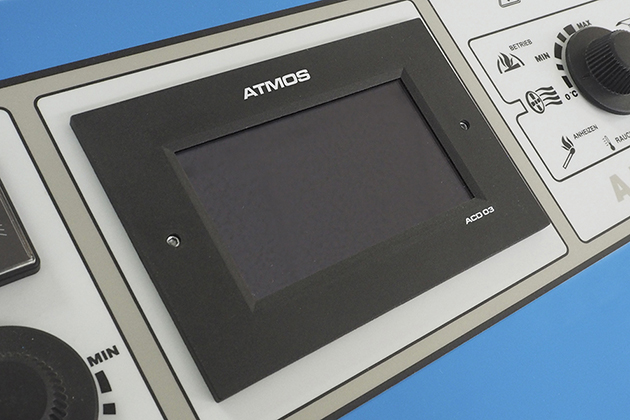

Regulátor ACD 03 je vyráběn v provedení, které je určeno k vložení do panelu kotle po vylomení předem připraveného otvoru (z výroby) pro regulaci ACD 03 (rozměr 92 x 138 mm). Regulátor je také možné vložit do speciální krabičky SWS 18 určené pro instalaci na zeď.

Regulátor je schopen řídit následující:

  • vytápění tří topných okruhů (např. dva okruhy klasické radiátory + jeden okruh podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty (ekvitermní křivky) a v závislosti na čase pomocí tří typů pokojových jednotek (čidel)
    nebo
    jeden kotlový okruh a dva topné okruhy – kotlový okruh pro dodržení minimální teploty vratné vody do kotle 65 °C, pomocí trojcestného mísícího ventilu se servopohonem a čerpadlem a vytápění dvou topných okruhů (např. klasické radiátory nebo podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty (ekvitermní křivky) a v závislosti na čase pomocí tří typů pokojových jednotek (čidel)
  • ohřev teplé užitkové vody (TUV) na požadovanou teplotu (např. 55 °C)
  • solární ohřev přes sluneční kolektory
  • optimální nabíjení a vybíjení akumulačních nádrží dle požadavků zákazníka
  • automatické přepínání provozu dvou zdrojů tepla (kotlů), např. kotle na dřevo a zemní plyn / dřevo a pelety
  • kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru
  • automatické zapálení dřeva

Elektronická regulace ATMOS ACD 03 je dodávána jako sada včetně potřebných čidel a připojovací svorkovnice pro snadnou montáž do panelu kotle:

Sada ekvitermní regulace určená pro kotle na pelety (bez čidla spalin) ATMOS ACD 03
– kód S0103

Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu
Ekvitermní regulátor s dotykovým displejem a reléovým modulem – Kompletní (A + B) ATMOS ACD 03 1
Sada konektorů SCS34 1
Čidlo venkovní teploty (AF) – drátové AF20-B65 1 -40… +70 0 m
Čidlo teploty kotle (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Příložné čidlo topného systému (VF)
– drátové
– PVC
SF20-B54 3 0… +110 4 m
Čidlo TUV (SF)
Čidlo akumulační nádrže (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m



Sada ekvitermní regulace určená pro kotle s ručním přikládáním (s čidlem spalin) ATMOS ACD 03 AGF
– kód S0106

Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu
Ekvitermní regulátor s dotykovým displejem a reléovým modulem – Kompletní (A + B) ATMOS ACD 03 1
Sada konektorů SCS34 1
Čidlo venkovní teploty (AF) – drátové AF20-B65 1 -40… +70 0 m
Čidlo teploty kotle (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Příložné čidlo topného systému (VF)
– drátové

– PVC
SF20-B54 3 0… +110 4 m
Čidlo TUV (SF)
Čidlo akumulační nádrže (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m
Čidlo spalin pro ovládání provozu kotle (AGF)

AGF3 1 0… +400 2 m



Sada ekvitermní regulace určená pro kotle na pelety (s čidlem spalin) ATMOS ACD 03 AGF WIFI
kód S0108 – PŘIPRAVUJEME

Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu
Ekvitermní regulátor s dotykovým displejem a reléovým modulem – Kompletní (A + B) ATMOS ACD 03 1
Sada konektorů SCS34 1
Čidlo venkovní teploty (AF) – drátové AF20-B65 1 -40… +70 0 m
Čidlo teploty kotle (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Příložné čidlo topného systému (VF)
– drátové

– PVC
SF20-B54 3 0… +110 4 m
Čidlo TUV (SF)
Čidlo akumulační nádrže (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m
Čidlo spalin pro ovládání provozu kotle (AGF)

AGF3 1 0… +400 2 m

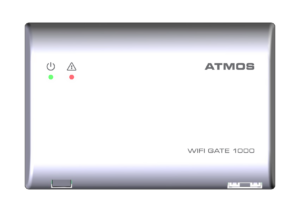

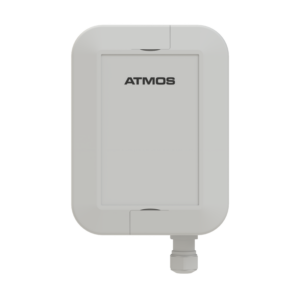

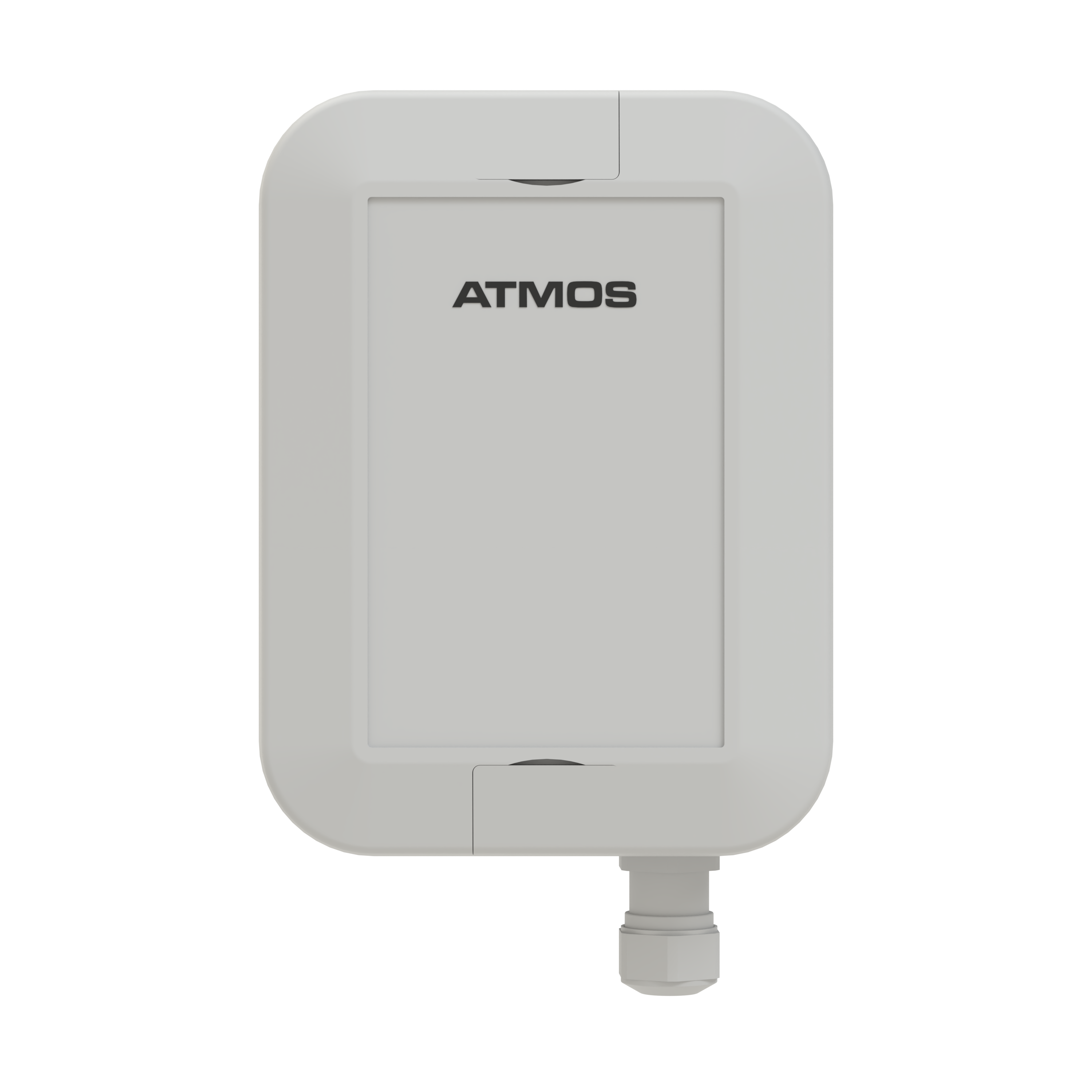

Bezdrátová ethernet / Wi-Fi brána ATMOS WIFI GATE 1000

ATMOS WIFI GATE 1000 1





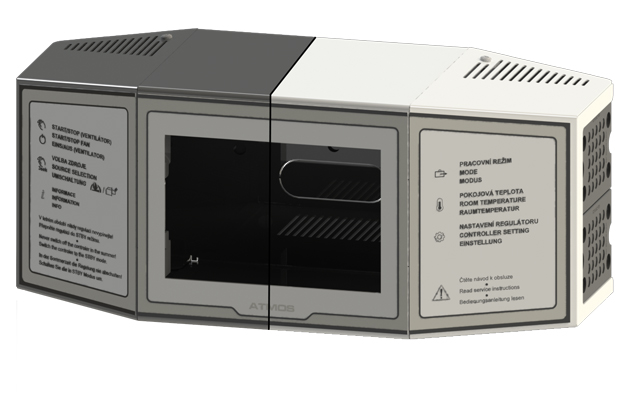

ATMOS ACD 04 - regulátor pro instalaci do přístrojové kapoty kotle (ve výrobě)

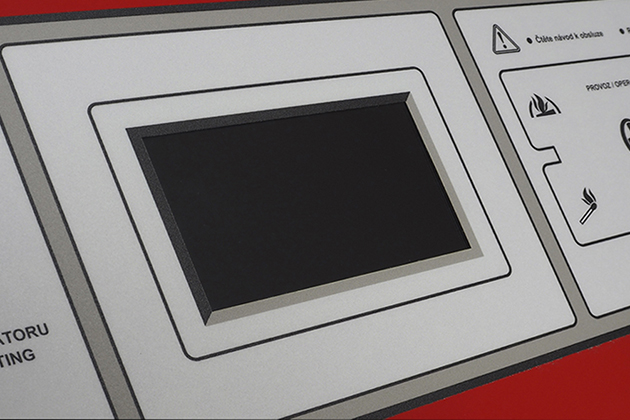

Regulátor ACD 04 je vyráběn v provedení, které je určeno k přišroubování do přístrojové kapoty kotle. Jedná se o provedení dodávané přímo z výroby, kdy kotel neobsahuje klasické ovládací prvky jako teploměr a termostaty. Panel kotle je uzpůsoben pouze pro připevnění regulátoru ACD 04.



Regulátor je schopen řídit následující:

  • vytápění tří topných okruhů (např. dva okruhy klasické radiátory + jeden okruh podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty (ekvitermní křivky) a v závislosti na čase pomocí tří typů pokojových jednotek (čidel)
    nebo
    jeden kotlový okruh a dva topné okruhy – kotlový okruh pro dodržení minimální teploty vratné vody do kotle 65 °C, pomocí trojcestného mísícího ventilu se servopohonem a čerpadlem a vytápění dvou topných okruhů (např. klasické radiátory nebo podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty (ekvitermní křivky) a v závislosti na čase pomocí tří typů pokojových jednotek (čidel)
  • ohřev teplé užitkové vody (TUV) na požadovanou teplotu (např. 55 °C)
  • solární ohřev přes sluneční kolektory
  • optimální nabíjení a vybíjení akumulačních nádrží dle požadavků zákazníka
  • automatické přepínání provozu dvou zdrojů tepla (kotlů), např. kotle na dřevo a zemní plyn / dřevo a pelety
  • kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru
  • automatické zapálení dřeva

Pro optimální, úsporné a komfortní ovládání vytápění vašeho objektu vám doporučujeme dokoupit jako příslušenství, (pro každý topný okruh) jednu z našich pokojových jednotek ARU5, ARU10 a ARU30 s dotykovým displejem pro lepší možnost zregulovat topný systém. V případě využití regulace pro solární ohřev je nutné dokoupit čidlo pro solár FF00–75P65 (-20 – 300 °C) a další čidlo KTF20.

Pokojová jednotka (čidlo) pro ekvitermní regulaci ACD 03/04 ATMOS ARU5



Pokojová jednotka bez displeje pro ekvitermní regulaci ACD 03/04 ATMOS ARU10



Pokojová jednotka s displejem pro ekvitermní regulaci ACD 03/04 ATMOS ARU30

Zapojení s regulací ACD 03/04 a pokojovými jednotkami ARUxx
