C32ST

Cazan de gazeificare pe carbune brun / lemn (aprinderea focului)

  • Puterea cazanului 32 kW

  • Randamentul cazanului 88,6 %

  • Clasa de emisie 5 (Ekodesign)

  • Volumul camerei de încărcare 110 l

  • Lungimea lemnului 430 mm

Avantajele cazanelor ATMOS cu gazefiere, pe lemn şi pe cărbune

  • Posibilitatea de a arde cărbune brun de calitate și lemn ca combustibil de înlocuire
  • Rezervor mare de combustibil – durată lungă de ardere
  • Randament mare – aerul primar şi cel secundar sunt preîncălzite la o temperatură înaltă
  • Arderea mai ecologică – cazan conform ČSN EN 303-5 clasa 4 și 5, EKODESIGN 2015/1189
  • Ventilator de tiraj – colectarea cenuşii fără praf, centrală termică fără fum
  • Buclă de răcire împotriva supraîncălzirii – fără risc de deteriorare a cazanului
  • Oprirea automată a cazanului după arderea completă a combustibilului –termostat pentru gazele de ardere
  • Colectarea comodă a cenuşii – spaţiu de ardere mare, ceramic, pentru cenuşă (în cazul lemnului se colectează o dată pe săptămână, în cazul cărbunelui o dată pe zi)
  • Usor de curatat – (C25ST, C32ST, C50S – cazane cu placă tubulară)
  • Dimensiuni mici şi greutate redusă
  • Alegere ușă stânga/dreapta
  • Calitate superioară

Instalare si reglarea

Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu LADDOMAT 22 sau o supapă de termoreglare (vană cu trei căi controlată de un actuator în cazul utilizării controlului electronic ATMOS ACD 03) pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o buclă de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.







Reglarea cazanelor

Electromecanică – reglarea randamentului se efectuează printr-o clapă comandată de regulatorul de tiraj, tip FR 124, care deschide sau închide clapa de aer automat în funcţie de temperatura ajustată a apei de ieşire (80 – 90 °C). Trebuie acordată o atenţie sporită reglării regulatorului de randament, deoarece acesta nu numai că reglează randamentul, dar asigură şi o altă funcţie importantă, protecţia cazanului împotriva supraîncălzirii. În continuare, cazanul este dotat cu un termostat reglabil, amplasat pe panoul frontal al cazanului, care, în funcţie de temperatura de ieşire ajustată (80 – 85 °C), comandă ventilatorul de tiraj. La termostatul reglabil ar trebui ca să fie ajustată temperatura cu 5 °C mai mică decât la regulatorul de tiraj FR 124. În plus, cazanele sunt dotate şi cu un termostat pentru gazele de ardere, care serveşte le oprirea ventilatorului de tiraj după arderea completă a combustibilului. Fără ventilator, cazanul funcţionează la randament redus, până la 70 % din randamentul nominal.





Panou de control al cazanului cu reglare standard

Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse

Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului). Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate

Reglementare echitermică ACD 03

Fiecare cazan poate fi echipat cu un dispozitiv electronic de control tactil ATMOS ACD 03 pentru controlul intregului sistem de incalzire in functie de temperatura exterioara, temperatura camerei si timp.
Această reglare este capabilă să controleze centrala în sine cu un ventilator cu multe alte funcții.

Panou de comanda cazan cu reglare echitermica ATMOS ACD 03



Informații tehnice

Legendă pentru desenele cazanului
1. Corpul cazanului 21. Placa tubulară (C25ST, C32ST, C50S)
2. Uşă de umplere 22. Regulator de tiraj – HONEYWELL FR124
3. Uşă de evacuare a cenuşii 23. Piesă ceramică refractară – partea din faţă
4. Ventilator – evacuare (S) 24. Control (cazan) termostat ventilator
5. Piesă ceramică refractară – duză de aer 25. Termoizolaţie uşă – Sibral
6. Panou de control 26. Şnur etanşare uşă 18 x 18
7. Termostat de siguranţă 27. Ecran semineu – spate CxxST
8. Clapeta de reglare 28. Element de frânare – in camera cilindrica (C50S)
9. Grătar (Segment) 30. Termostat gaze arse
10. Piesă ceramică refractară – cameră sferică 31. Condensator pentru ventilator de extracţie – 1μF
11. Țeavă de grătar 32. Serpentină de răcire contra supraîncălzirii
12. Piesă ceramică refractară – tip semilună 33. Reglare aer primar
13. Clapetă de aprindere 34. Reglare aer secundar
14. Piesă ceramică refractară – partea frontală a spațiului sferic
15. Capac de curăţare
16. Manetă de grătar K – canalul de fum
17. Mânerul clapetei de aprindere L – ieşirea apei din cazan
18. Termometru M – intrarea apei în cazan
19. Ecranul focarului – din faţă N – racord pentru robinetul de umplere
20. Întrerupător P – racord pentru senzorul de temperatură a supapei termice montată pe serpentina de răcire (TS130, STS20)





Dimensiuni (mm)
  C15S C18S C25ST C32ST C40S C50S
A 1185 1185 1435 1435 1435 1435
B 658 758 758 858 958 1117
C 595 675* 675* 675* 675* 675*
D 874 874 1121 1121 1121 1115
E 150/152 150/152 150/152 150/152 150/152 150/152
F 65 65 65 65 65 78
G 210 210 210 210 210 210
H 933 933 1177 1177 1177 1177
CH 212 212 212 212 212 212
I 212 212 212 212 212 212
J 6/4″ 6/4″ 6/4″ 6/4″ 2″ 2″

*Latimea cazanului este 555 mm, după demontarea carcaselor laterale



Specificații Tipul cazanului
  C15S C18S C25ST C32ST C40S C50S
Puterea cazanului kW 16 20 25 32 40 48
Suprafaţa de încălzire m2 1,6 1,8 2,6 3,1 3,2 3,5
Volumul rezervorului de combustibil dm3 (l) 45 60 90 110 135 135

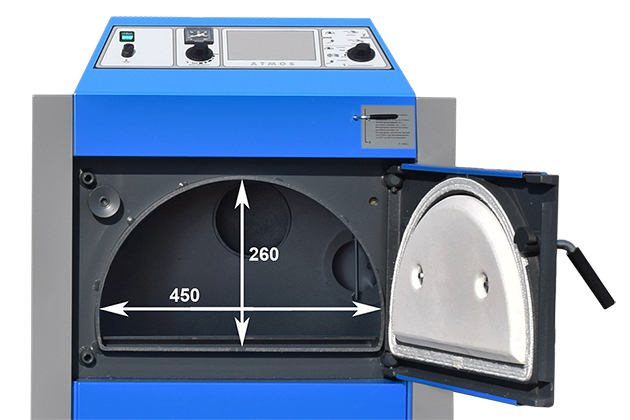

Dimensiuni gura de umplere mm 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Tirajul necesar al coşului Pa/mbar 16/0,16 20/0,20 23/0,23 25/0,25 28/0,28 28/0,28
Suprapresiunea maximă
de lucru a apei
kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5
Greutatea cazanului kg 273 295 379 415 434 492
Diametru racordare coş (evacuare gaze arse) mm 150/152 150/152 150/152 150/152 150/152 150/152
Clasă de protecţie electrică IP 20 20 20 20 20 20
Putere electrică absorbită W 50 50 50 50 50 50
Randamentul cazanului % 90,4 88,9 88,9 88,6 85,4 90,0
Clasa cazanului   5 5 5 5 4 5
Clasa de eficiență energetică   B C C C C B
Temperatura gazelor de ardere la puterea nominală °C 141 169 164 181 225 230
Debit substanţial al gazelor de ardere la put. nominală kg/s 0,010 0,012 0,016 0,018 0,022 0,025
Combustibil recomandat (de bază)   cărbune brun NUCĂ 1 de putere calorică de 17 – 20 MJ.kg-1
Combustibil de rezervă (aprinderea focului)   lemn uscat de putere calorică de 15 – 18 MJ.kg-1, conţinut de apă de 12 – 20 %, medie de 80 – 150 mm
Lungimea max. a butucilor mm 250 330 330 430 530 530
Timp de ardere continuă la putere nomin. pentru cărbune oră 4 4 4 5 5 4
Timp de ardere continuă la putere nomin. pentru lemn oră 2 2 2 3 3 2
Volumul apei în cazan l 37 45 68 74 77 105
Pierderi de presiune în cazan mbar 0,17 0,18 0,20 0,22 0,22 0,22
Tensiune de alimentare V/Hz 230/50
Ekodesign
Temperatura minimă obligatorie a apei din retur la funcţionarea cazanului este de 65 °C.
Temperatura obligatorie de lucru a cazanului este de 80 – 90 °C
