  • ATMOS ACD 03 - regulator pentru introducerea în panoul cazanului
  • ATMOS ACD 04 - regulator pentru instalare în hota cazanului (în producție)

Reglare echitermă ATMOS ACD 03/04

Este conceput pentru a controla sistemul de apă caldă a unei clădiri încălzite. Controlul controlerului este simplu și intuitiv datorită ecranului tactil. Regulatorul contine functii pentru controlul direct al cazanului, circuitului cazanului, pana la trei circuite de incalzire, apa calda menajera, solar, etc…

Reglare echitermic ATMOS ACD 03/04 este un nou element de control cu ​​un afișaj color tactil care permite controlul ușor al cazanului și al sistemului de încălzire într-un mod intuitiv, în conformitate cu cele mai recente tendințe. Controlerele ACD 03 și ACD 04 diferă prin designul cutiei de instalare. Funcțiile de control ale ambelor controlere sunt aceleași.

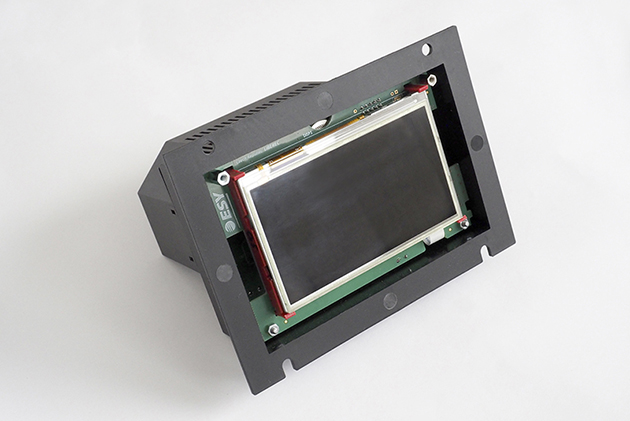

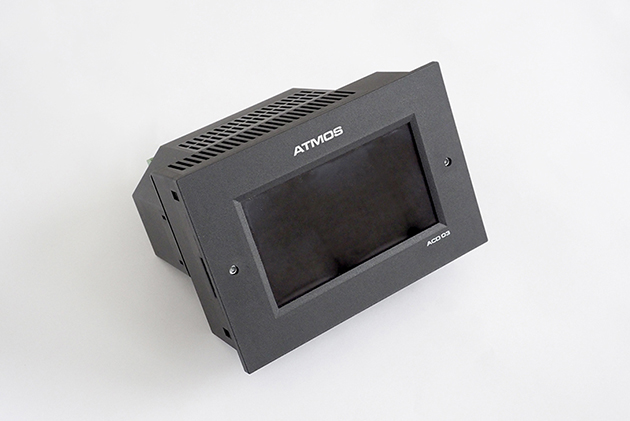

ATMOS ACD 03 - regulator pentru introducerea în panoul cazanului

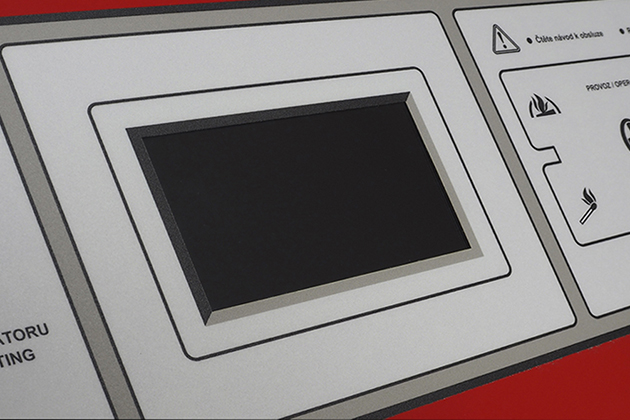

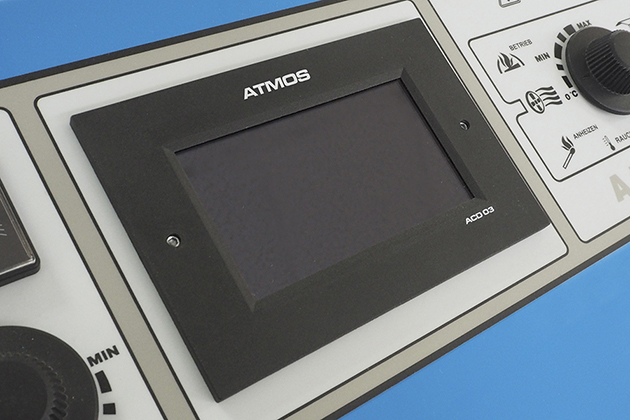

Regulator ACD 03 este fabricat într-un design care este destinat a fi introdus în panoul cazanului după spargerea unui orificiu pregătit (din fabrică) pentru controlul ACD 03 (dimensiuni 92 x 138 mm). Controlerul poate fi de asemenea plasat într-o cutie specială SWS 18 proiectată pentru instalare pe perete.

Regulator este capabil să controleze următoarele:

  • incalzire a trei circuite de incalzire (ex. doua circuite calorifere clasice + un circuit incalzire in pardoseala) in functie de temperatura ceruta a camerei, temperatura exterioara (curbe echitermale) si in functie de timp folosind trei tipuri de unitati de camera (senzori)
    sau
    un circuit al cazanului și două circuite de încălzire – circuit al cazanului pentru menținerea temperaturii minime a apei de retur la cazan 65 ° C, folosind o supapă de amestec cu trei căi cu servomotor și pompă și încălzirea a două circuite de încălzire (de exemplu radiatoare convenționale sau încălzire prin pardoseală) conform la temperatura necesară a camerei, temperaturile exterioare (curbe echitermale) și în funcție de timp, folosind trei tipuri de unități de cameră (senzori)
  • încălzire apă caldă menajeră (ACM) la temperatura necesară (de ex. 55 °C)
  • încălzire solară prin colectoare solare
  • încărcarea și descărcarea optimă a rezervoarelor de acumulare conform cerințelor clientului
  • comutarea automată a funcționării a două surse de căldură (cazane), de exemplu cazane pe lemne și gaze naturale / pe lemne și peleți
  • funcționarea completă a cazanului în funcție de necesitățile sistemului de încălzire, inclusiv ventilatorul de evacuare
  • aprindere automata a lemnului

Reglare echitermic ATMOS ACD 03 este furnizat ca set care include senzorii necesari și blocul de borne de conectare pentru o instalare ușoară în panoul cazanului:

Set de control echitermic conceput pentru cazane pe peleți (fără senzor de gaze arse) ATMOS ACD 03
– cod S0103

Set compoziție / Nume Însemn de fabricare Număr în set Intervalul de măsurare Lungimea cablului
Controler echitermic cu ecran tactil și modul releu – Complet (A + B) ATMOS ACD 03 1
Set conector SCS34 1
Senzor de temperatură exterioară (AF) – cu fir AF20-B65 1 -40… +70 0 m
Senzor de temperatura cazan (WF) – silicon KTF20-65-2M 1 -20… +110 2 m
Senzor de contact pentru sistemul de încălzire (VF)
– cu fir
– PVC
SF20-B54 3 0… +110 4 m
Senzor ACM (SF)
Senzor rezervor de stocare (PF / FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m



Set de control echitermic proiectat pentru cazane cu alimentare manuală (cu senzor de gaze arse) ATMOS ACD 03 AGF
– cod S0106

Set compoziție / Nume Însemn de fabricare Număr în set Intervalul de măsurare Lungimea cablului
Controler echitermic cu ecran tactil și modul releu – Complet (A + B) ATMOS ACD 03 1
Set conector SCS34 1
Senzor de temperatură exterioară (AF) – cu fir AF20-B65 1 -40… +70 0 m
Senzor de temperatura cazan (WF) – silicon KTF20-65-2M 1 -20… +110 2 m
Senzor de contact pentru sistemul de încălzire (VF)
– cu fir
– PVC
SF20-B54 3 0… +110 4 m
Senzor ACM (SF)
Senzor rezervor de stocare (PF / FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m
Senzor de gaze arse pentru controlul funcționării cazanului (AGF)

AGF3 1 0… +400 2 m



Set de control echitermic conceput pentru cazane pe peleți (cu senzor de gaze arse) ATMOS ACD 03 AGF WIFI
– cod S0108 – PREGATIREA

Set compoziție / Nume Însemn de fabricare Număr în set Intervalul de măsurare Lungimea cablului
Controler echitermic cu ecran tactil și modul releu – Complet (A + B) ATMOS ACD 03 1
Set conector SCS34 1
Senzor de temperatură exterioară (AF) – cu fir AF20-B65 1 -40… +70 0 m
Senzor de temperatura cazan (WF) – silicon KTF20-65-2M 1 -20… +110 2 m
Senzor de contact pentru sistemul de încălzire (VF)
– cu fir
– PVC
SF20-B54 3 0… +110 4 m
Senzor ACM (SF)
Senzor rezervor de stocare (PF / FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m
Senzor de gaze arse pentru controlul funcționării cazanului (AGF)

AGF3 1 0… +400 2 m
Gateway wireless Ethernet / Wi-Fi ATMOS WIFI GATE 1000

ATMOS WIFI GATE 1000 1

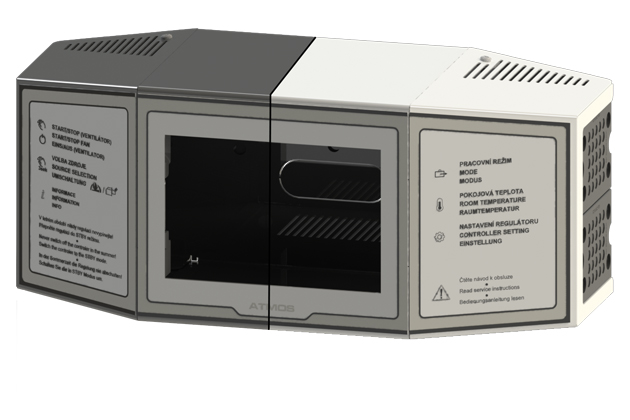

ATMOS ACD 04 - regulator pentru instalare în hota cazanului (în producție)

Reglare echitermic ACD 04 este fabricat într-un design proiectat pentru a fi înșurubat în hota cazanului. Acesta este un design livrat direct din fabrica, unde centrala nu contine comenzi clasice precum termometre si termostate. Panoul cazanului este adaptat doar pentru montarea regulatorului ACD 04.



Controlerul este capabil să controleze următoarele:

  • incalzire a trei circuite de incalzire (ex. doua circuite calorifere clasice + un circuit incalzire in pardoseala) in functie de temperatura ceruta a camerei, temperatura exterioara (curbe echitermale) si in functie de timp folosind trei tipuri de unitati de camera (senzori)
    sau
    un circuit al cazanului și două circuite de încălzire – circuit al cazanului pentru menținerea temperaturii minime a apei de retur la cazan 65 °C, folosind o supapă de amestec cu trei căi cu servomotor și pompă și încălzirea a două circuite de încălzire (de exemplu radiatoare convenționale sau încălzire prin pardoseală) conform la temperatura necesară a camerei, temperaturile exterioare (curbe echitermale) și în funcție de timp, folosind trei tipuri de unități de cameră (senzori)
  • încălzire apă caldă menajeră (ACM) la temperatura necesară (de ex. 55 °C)
  • încălzire solară prin colectoare solare
  • încărcarea și descărcarea optimă a rezervoarelor de acumulare conform cerințelor clientului
  • comutarea automată a funcționării a două surse de căldură (cazane), de exemplu cazane pe lemne și gaze naturale / pe lemne și peleți
  • funcționarea completă a cazanului în funcție de necesitățile sistemului de încălzire, inclusiv ventilatorul de evacuare
  • aprindere automata a lemnului





Pentru un control optim, economic și confortabil al încălzirii clădirii dumneavoastră, vă recomandăm să achiziționați una dintre unitățile noastre de cameră ARU5, ARU10 și ARU30 cu ecran tactil ca accesoriu (pentru fiecare circuit de încălzire) pentru o mai bună posibilitate de reglare a sistemului de încălzire. În cazul utilizării regulamentului pentru încălzire solară, este necesar să achiziționați un senzor pentru solar FF00–75P65 (-20 – 300 ° C) și un alt senzor KTF20.

Unitate de cameră (senzor) pentru control echitermic ACD 03/04 ATMOS ARU5



Unitate de cameră fără display pentru control echitermic ACD 03/04 ATMOS ARU10



Unitate de cameră cu display pentru control echitermic ACD 03/04 ATMOS ARU30

Conexiune cu controlul ACD 03/04 și unități de cameră ARUxx
