ATMOS F13 Laddomat
Collegamento per caldaie ATMOS a caricamento manuale fino a 40 kW
Codice d’ordine: P0613
Collegamento (circuito caldaia) con Laddomat 22 e gruppo pompa GRA211 non collegato con valvola a tre vie a comando manuale per un circuito di riscaldamento.
Il kit comprende quattro tubi di varie lunghezze per consentire l’installazione su vari tipi di caldaie ATMOS.
 |
1 – uscita verticale dell’acqua calda dalla caldaia al serbatoio di accumulo (impianto di riscaldamento – gruppo pompa) | |
| 2 – uscita orizzontale dell’acqua calda dalla caldaia al serbatoio di accumulo (impianto di riscaldamento – gruppo pompa) | ||
| 3 – gruppo di sicurezza (valvola di sicurezza da 2,5 bar, valvola di sfiato e manometro) | ||
| 4 – gruppo pompa ESBE GRA211 con valvola a tre vie a comando manuale per un circuito di riscaldamento | ||
| 5 – Laddomat X22 per un circuito caldaia (con valvole a sfera speciali) | ||
| 6 – pompa nel circuito caldaia (parte integrante di Laddomat X22) | ||
| 7 – termometri (parte integrante di Laddomat X22) | ||
| 8 – raccordo a vite con valvola a sfera – filettatura esterna (parte integrante di Laddomat X22) | ||
| 9 – uscita per vaso di espansione (1″) | ||
| 10 – ritorno dal serbatoio di accumulo (impianto di riscaldamento) (ingresso al Laddomat – filettatura esterna 6/4″) | ||
| Accessori in dotazione | ||
| – guarnizione piatta 3/4” – 3 mm | 1 ks | |
| – guarnizione piatta 1” – 3 mm | 7 ks | |
| – guarnizione piatta 6/4” – 3 mm | 4 ks | |
| – guarnizione piatta 2” – 3 mm | 2 ks | |
| – termometri per Laddomat 22 | 3 ks | |
| – nipplo 6/4” | 1 ks | |
 |
– tappo 1” | 1 ks |
| Tubi in dotazione | ||
| – tubo del circuito caldaia (B) Ø 22 x 1,5 x 520 |
1 ks | |
| Impostazione prescritta della pompa nel circuito caldaia – al massimo e all’altezza di mandata costante Si consiglia di non cambiare |
– prolunga del circuito caldaia (C) Ø 22 x 1,5 x 144 |
1 ks |
| – prolunga del circuito caldaia (D) Ø 22 x 1,5 x 497 |
1 ks | |
| – tubo della valvola di sicurezza (E) Ø 22 x 1,5 x 1678 |
1 ks | |
-

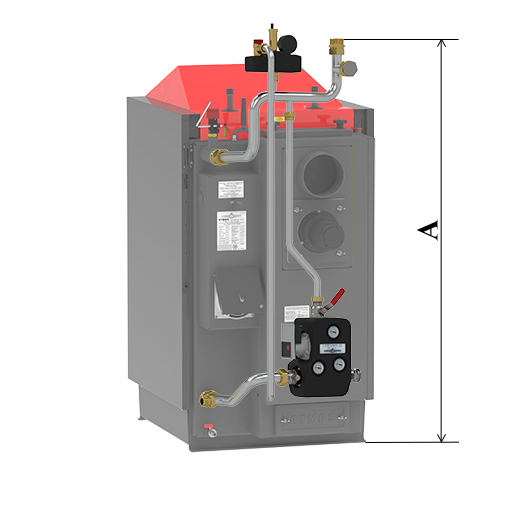

- Dimensione A
-

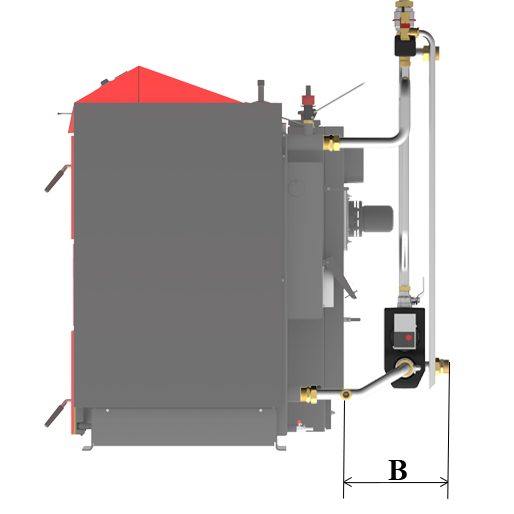

- Dimensione B

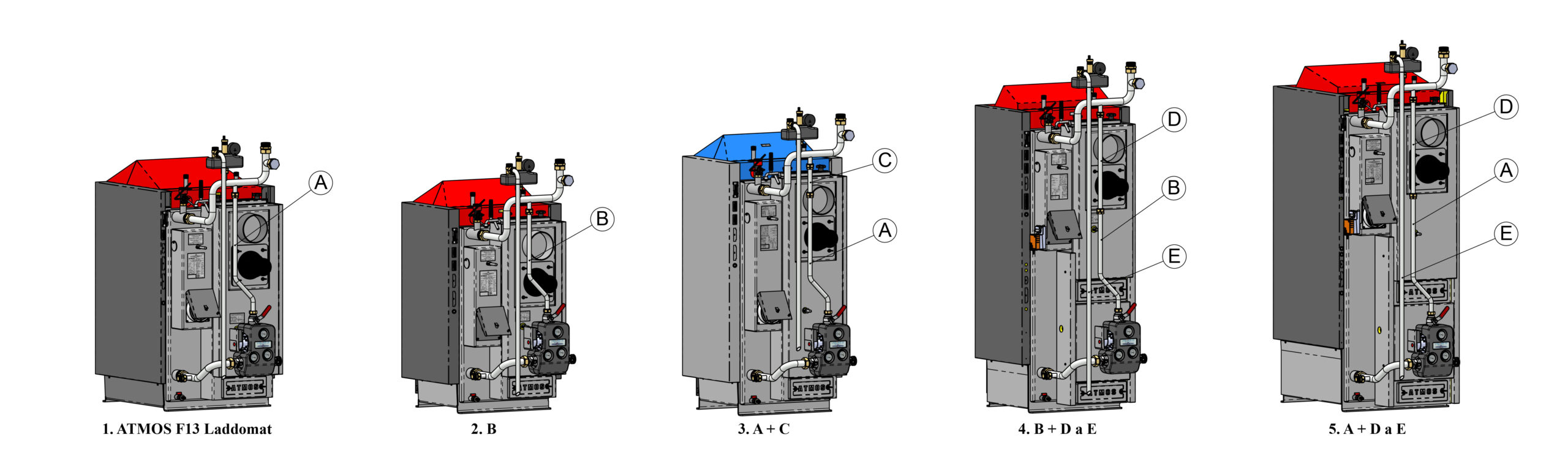

| Variante | Altezza del collegamento (per caldaie) |
A altezza |
B profondità del collegamento dietro la caldaia |
|
| A | 1 – ATMOS F13 Laddomat – esecuzione di fabbrica (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD) |
1405 | 280 – 340 |  |
| B | 2 – ATMOS F13 Laddomat – con tubo B nel circuito della caldaia (DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S) |
1331 | 280 – 340 | |
| A + C | 3 – ATMOS F13 Laddomat – con tubi A + C nel circuito della caldaia (C25ST, C32ST) |
1576 | 280 – 340 | |
| B + D a E | 4 – ATMOS F13 Laddomat – con tubi B + D nel circuito caldaia e tubo E sulla valvola di sicurezza (DC18SP, DC25SP, DC30SPX) |
1831 | 280 – 340 | |
| A + D a E | 5 – ATMOS F13 Laddomat – con tubi A + D nel circuito caldaia e tubo E sulla valvola di sicurezza (DC32SP) |
1903 | 280 – 340 | |
| – dimensioni in mm * altezza gruppo pompa 400 mm / ** altezza distributore 170 mm *** lunghezza tubo A 616 mm – esecuzione di fabbrica |
||||

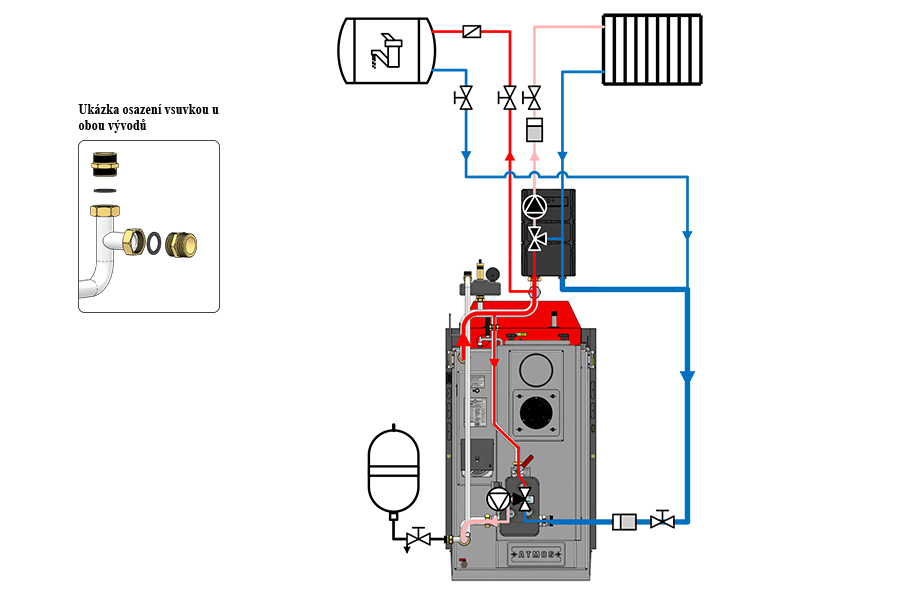

Esempio di collegamento senza serbatoio di accumulo
un circuito di riscaldamento + circuito di riscaldamento ACS)
– gruppo pompa ESBE GRA211 con valvola a tre vie a comando manuale
Esempio di collegamento ATMOS F13 Laddomat con serbatoio di accumulo
(circuito caldaia + un circuito di riscaldamento + riscaldamento ACS)
– gruppo pompa ESBE GRA211 con valvola a tre vie a comando manuale
Collegamento ATMOS F13 Laddomat ampliato di:
– distributore ATMOS ESBE GMA421 (a due circuiti)
– circuito di riscaldamento ACS – gruppo pompa ATMOS ESBE GDA211 – diretto
