Alimentare externă cu aer pentru arzătorul pe peleți ATMOS A25

Dispozitivul permite alimentarea cu aer de ardere a arzatorului ATMOS A25 din exterior.

Dispozitivul (accesoriu) permite alimentarea cu aer de ardere a arzatorului ATMOS A25 din spatii exterioare, de exemplu pentru obiectele care necesita un test de usa suflantei (test de permeabilitate la aerul cladirii).
Dispozitivul este proiectat numai pentru arzătorul ATMOS A25 și cazane pur peleți de la ATMOS până la o putere de cazan de 25 kW.

Proiectat pentru cazane cu ventilator de evacuare

D20P, D15PX, D20PX, D25PX

Proiectat pentru cazane fără ventilator de evacuare

D15P, D10PX, D14P, D21P, D25P

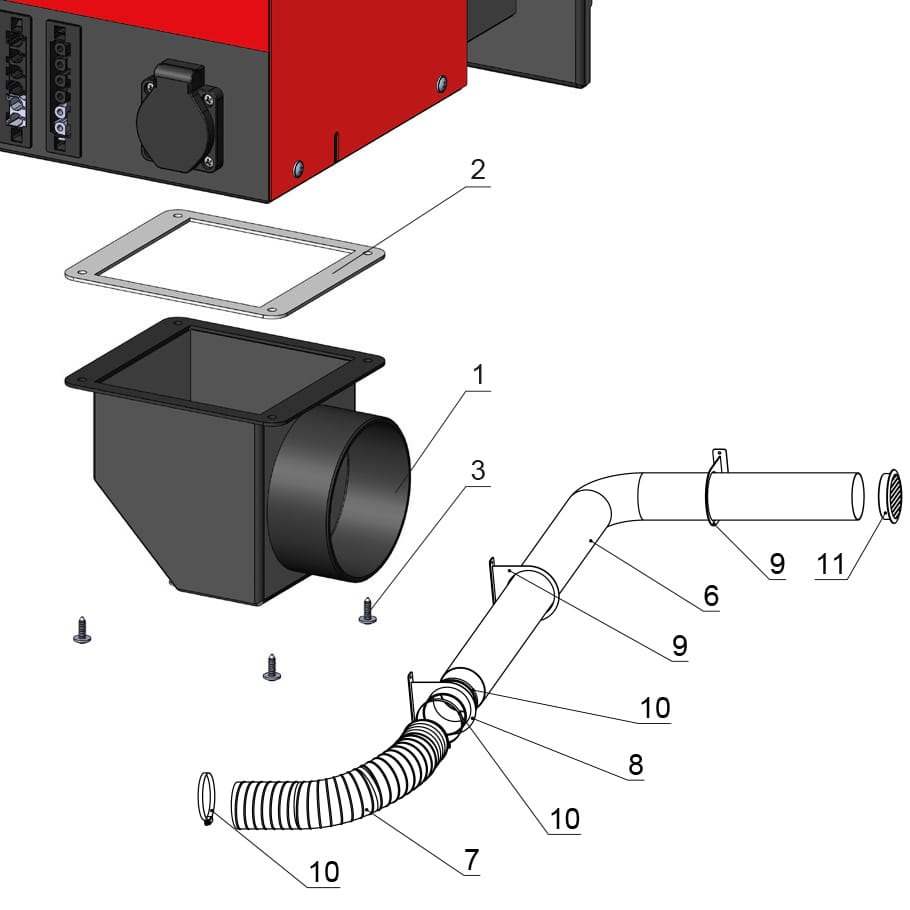

Setul contine:
1 – 1x flanșă de alimentare cu aer externă pentru A25
2 – 1x etanșare sub flanșa de alimentare cu aer extern
3 – 15x şurub Ø 4 mm (cu burghiu)
4 – 4x şurub 4×30 mm (în dibl)
5 – 4x diblu
6 – 1x furtun din aluminiu cu diametrul interior de 100 mm și lungimea de 5 m (pentru o gaură în perete Ø 110 mm)
7 – 1x furtun flexibil cu un diametru de 100 mm și o lungime de 70 cm (pentru DxxPX, PXxx)
8 – 1x suport pentru furtun cu mufa – cuplaj flexibil și fix pentru furtun (pentru DxxPX, PXxx)
9 – 3x suport pentru furtun – pentru atașarea furtunului la cazan sau la perete
10 – 3x legătură de cablu pentru a atașa furtunul la suportul pentru furtun cu priză
11 – 1x capac – grilaj exterior pe fatada casei (rotunda – Atentie: a nu se confunda)

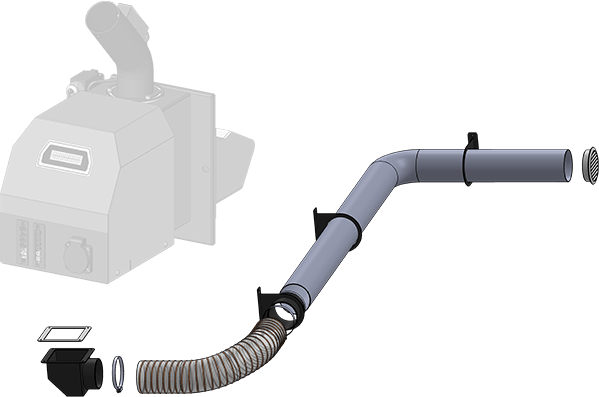

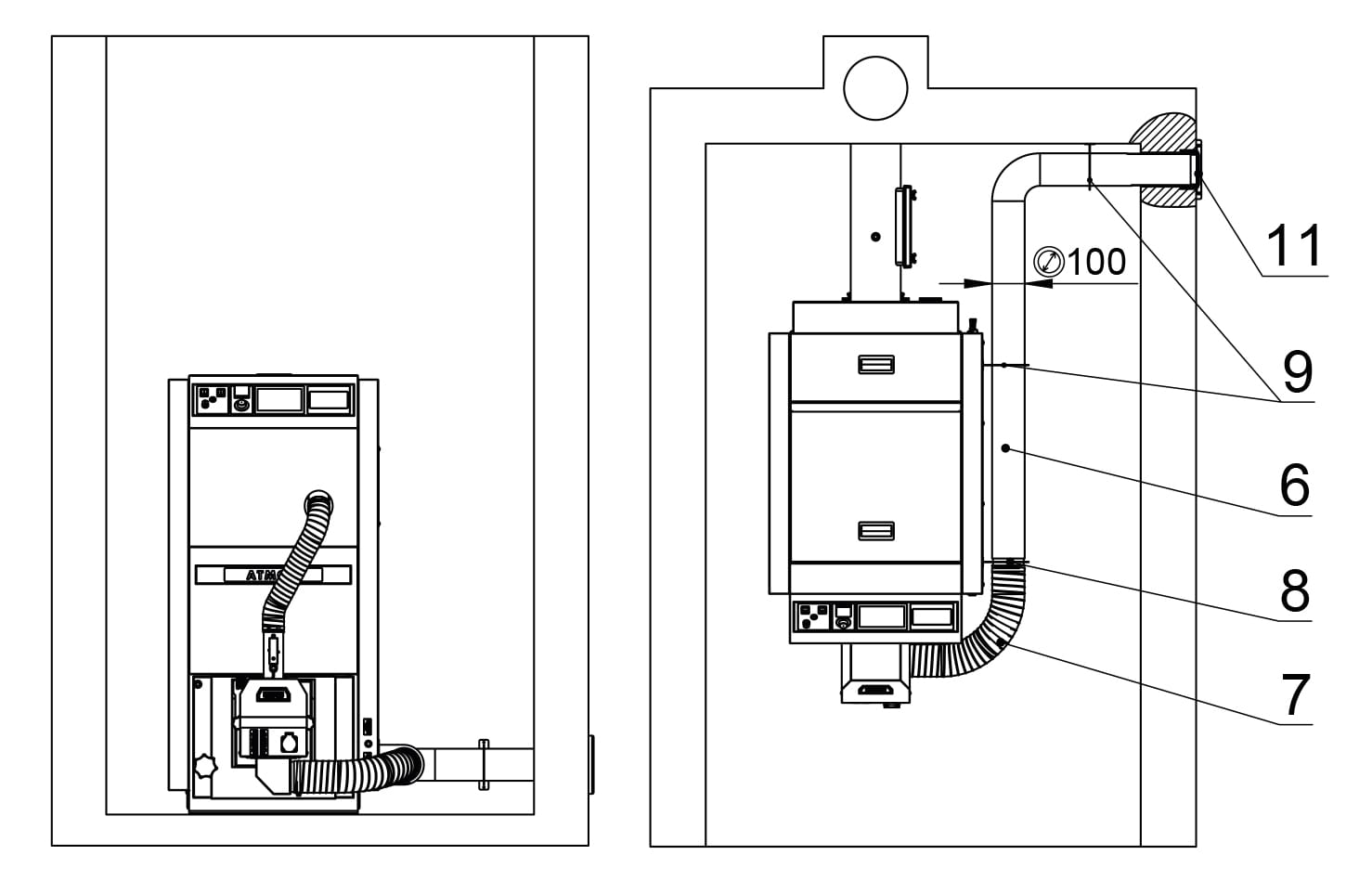

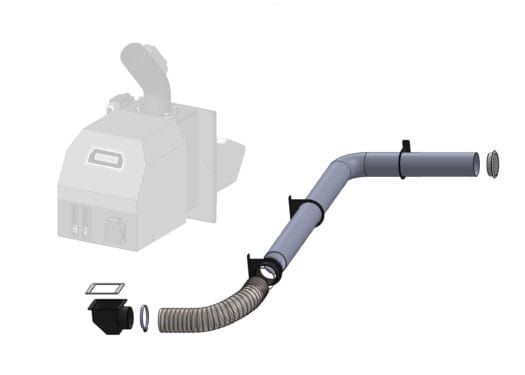

Exemple de instalare a alimentării cu aer extern în încăperile cazanelor

Cazan: DxxPX

Instalare cu priză dreaptă
tă și furtun flexibil pentru deschiderea ușoară a ușii
– un cot de 90°

6 – furtun din aluminiu Ø 100 mm
7 – furtun flexibil
8 – suport pentru furtun cu priză
9 – suport pentru furtun

11 – grilaj exterior pe fatada casei
