Externí přívod vzduchu pro hořák na pelety ATMOS A25

Zařízení umožňuje přívod spalovacího vzduchu do hořáku ATMOS A25 z venkovních prostor.

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Zařízení (příslušenství) umožňuje přívod spalovacího vzduchu do hořáku ATMOS A25 z venkovních prostor, například pro objekty vyžadující blower door test (test měření průvzdušnosti budov).
Zařízení je určeno pouze pro hořák ATMOS A25 a kotle čistě na pelety od firmy ATMOS do výkonu kotle 25 kW.

Určeno pro kotle s odtahovým ventilátorem

D20P, D15PX, D20PX, D25PX

Určeno pro kotle bez odtahového ventilátoru

D15P, D10PX, D14P, D21P, D25P

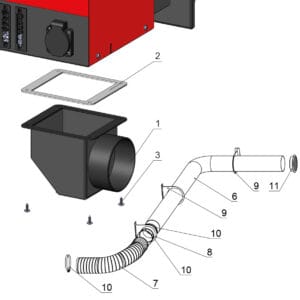

Složení sady:
1 – 1x příruba externího přívodu vzduchu pro A25
2 – 1x těsnění pod přírubu externího přívodu vzduchu
3 – 15x šroub Ø 4 mm (s vrtáčkem)
4 – 4x šroub 4×30 mm (do hmoždinky)
5 – 4x hmoždinka
6 – 1x hliníková hadice s vnitřním průměrem 100 mm o délce 5 m (pro otvor ve zdi Ø 110 mm)
7 – 1x pružná hadice o průměru 100 mm a délce 70 cm (pro DxxPX, PXxx)
8 – 1x držák hadice s nátrubkem – spojka pružné a pevné hadice (pro DxxPX, PXxx)
9 – 3x držák hadice – pro uchycení hadice na kotel nebo na zeď
10 – 3x stahovací spona pro uchycení hadice k držáku hadic s nátrubkem
11 – 1x kryt – vnější mřížka na fasádu domu (kulatá – Pozor: nezaměňovat)

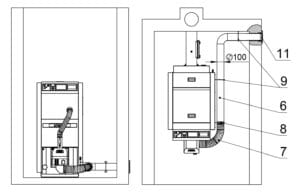

Ukázky montáže externího přívodu vzduchu v kotelnách

Kotel: DxxPX

Instalace s pravým vývodem
a flexibilní hadicí pro snadné otevření dvířek
– jedno koleno 90°

6 – hliníková hadice Ø 100 mm
7 – pružná hadice
8 – držák hadice s nátrubkem
9 – držák hadice
11 – vnější mřížka na fasádu domu













Návod – Externí přívod vzduchu
