Entrada de aire exterior para quemador de pellets ATMOS A25

El dispositivo permite suministrar aire de combustión al quemador ATMOS A25 desde el exterior.

El dispositivo (accesorio) permite suministrar aire de combustión al quemador ATMOS A25 desde el exterior, por ejemplo, para edificios que requieren blower door test (prueba de medición de permeabilidad al aire de edificios).
El dispositivo está diseñado sólo para el quemador ATMOS A25 y calderas solamente de pellets ATMOS hasta una potencia de caldera de 25 kW.

Diseñado para calderas con ventilador extractor

D20P, D15PX, D20PX, D25PX

Diseñado para calderas sin ventilador extractor

D15P, D10PX, D14P, D21P, D25P

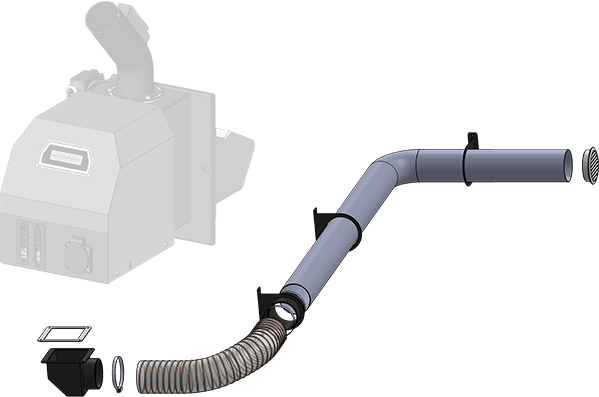

Composición del juego:
1 – 1x brida de alimentación de aire exterior para A25
2 – 1x junta debajo de brida de alimentación de aire exterior
3 – 15x tornillo Ø 4 mm (punta broca)
4 – 4x tornillo 4×30 mm (para espiga)
5 – 4x espiga
6 – 1x manguera de aluminio de diámetro interior 100 mm, longitud 5 m (para abertura en pared Ø 110 mm)
7 – 1x manguera flexible de diámetro 100 mm y longitud 70 cm (para DxxPX, PXxx)
8 – 1x soporte de manguera con manguito – acoplamiento de manguera flexible y rígida (para DxxPX, PXxx)
9 – 3x soporte de manguera – para fijar manguera en la caldera o en la pared
10 – 3x abrazadera para fijar la manguera al soporte de manguera con manguito
11 – tapa – rejilla exterior para fachada de casa (redonda – Atención: no confundir)

Ejemplos de instalación de suministro de aire exterior en salas de calderas

Caldera: DxxPX

Instalación con salida derecha
y manguera flexible para facilitar apertura de puerta
– un codo de 90°

6 – manguera de aluminio Ø 100 mm
7 – manguera flexible
8 – soporte de manguera con manguito
9 – soporte de manguera
11 – rejilla exterior para fachada de casa
