Alimentation externe en air pour brûleur à granulés de bois ATMOS A25

Le dispositif permet l’alimentation en air de combustion dans le brûleur ATMOS A25 depuis des espaces extérieurs.

Le dispositif (accessoires) permet d’alimenter le brûleur ATMOS A25 avec l`air de combustion depuis des espaces extérieurs, par exemple pour des objets nécessitant un blower door test (test de mesure de la perméabilité des bâtiments à l’air).
Le dispositif est destiné uniquement au brûleur ATMOS A25 et aux chaudières uniquement à granulés de bois de la société ATMOS jusqu’à une puissance de chaudière de 25 kW.

Conçu pour les chaudières avec un ventilateur d’extraction

D20P, D15PX, D20PX, D25PX

Conçu pour les chaudières sans ventilateur d’extraction

D15P, D10PX, D14P, D21P, D25P

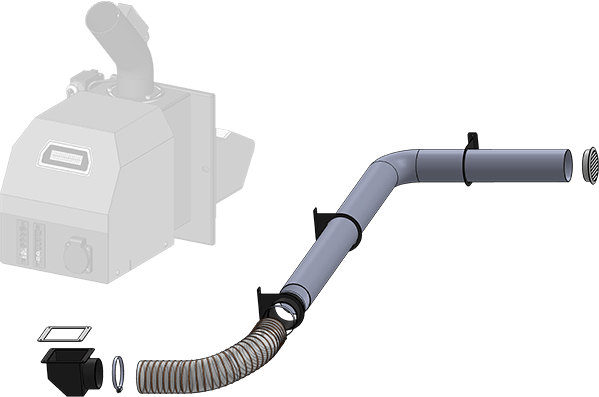

Composition de l’ensemble:
1 – 1x bride d’alimentation en air externe pour A25
2 – 1x joint sous la bride de l’alimentation en air extérieur
3 – 15x vis Ø 4 mm (avec foret)
4 – 4x vis 4×30 mm (dans la cheville)
5 – 4x cheville
6 – 1x tuyau en aluminium d’un diamètre intérieur de 100 mm et d’une longueur de 5 m (pour un trou dans le mur Ø 110 mm)
7 – 1x uyau flexible d’un diamètre de 100 mm et d’une longueur de 70 cm (pour DxxPX, PXxx)
8 – 1x support de tuyau avec prise – raccord de tuyau flexible et rigide (pour DxxPX, PXxx)
9 – 3x support de tuyau – pour fixer le tuyau à la chaudière ou au mur
10 – 3x clip de serrage pour fixer le tuyau au support de tuyau avec buse
11 – 1x couverture – grille extérieure pour la façade de la maison (ronde – Attention: ne pas confondre)

Exemples d’installation d’alimentation extérieur en air dans les chaufferies

Chaudière: DxxPX

Installation avec sortie droite
et un tuyau flexible pour une ouverture facile de la porte
– un coude à 90°

6 – tuyau aluminium Ø 100 mm
7 – Tuyau flexible
8 – support de tuyau avec buse
9 – support de tuyau
11 – grille extérieure sur la façade de la maison
