Accesorii pentru Conexiunea cazanului

Accesoriile conțin o gamă largă de elemente pentru extinderea seturilor F5 – F8, F13 și F17/F18 ESBE-PX. De la diverse conducte prin grupuri de pompe până la colectoare de grup de pompe.

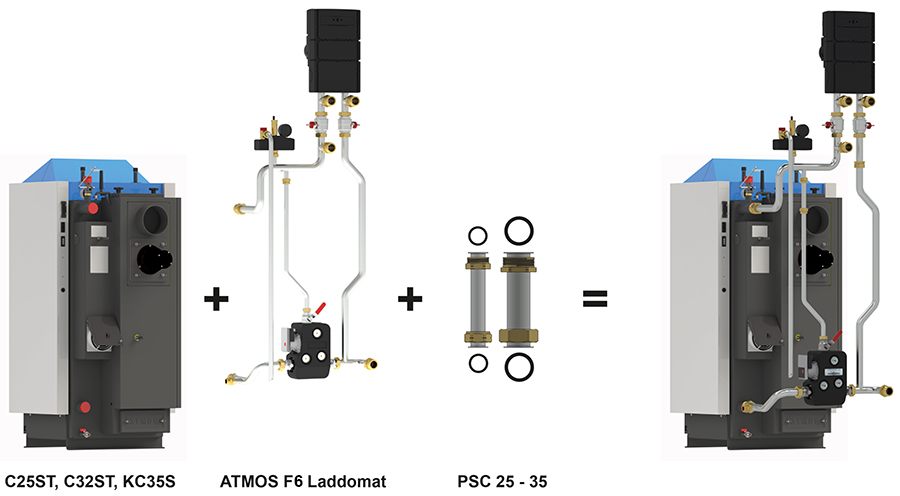

Set de extensie pentru conducte PSC 25 – 35

Acest set de conducte permite instalarea racordului ATMOS F6 Laddomat pe cazanele (înalte) C25ST si C32ST. Este format din două tuburi cu piulițe și garnituri plate.
(Cod: P0650)

Compoziția setului PSC 25 – 35
	Diametrul îmbinării conductei	Diametrul tubului/grosimea etanșării	Numărul de piese dintr-un set
conducta de racordare (cu racord din alamă)	1“	22 mm	1
conducta de racordare (cu racord din alamă)	6/4“	35 mm	1
etanșare plată	1“	3 mm	3
etanșare plată	6/4“	3 mm	3

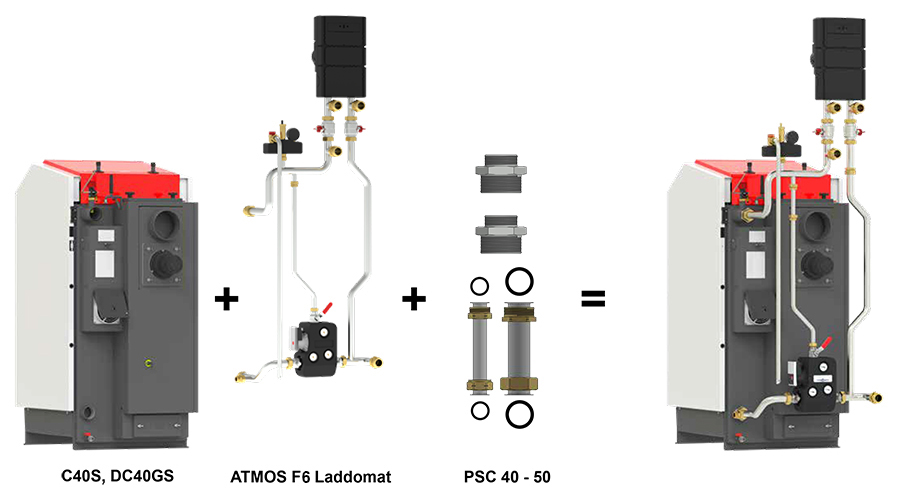

Set de extensie pentru conducte PSC 40 – 50

Acest set de conducte permite instalarea racordului ATMOS F6 Laddomat pe cazanele (înalte) C40S si DC40GS. Este format din două tuburi cu piulițe de îmbinare, etanșări plate și nipluri reduse.
(Cod: P0653)

Compoziția setului PSC 40 – 50
	Diametrul îmbinării conductei	Diametrul tubului/grosimea etanșării	Numărul de piese dintr-un set
conducta de racordare (cu racord din alamă)	1“	22 mm	1
conducta de racordare (cu racord din alamă)	6/4“	35 mm	1
etanșare plată	1“	3 mm	3
etanșare plată	6/4“	3 mm	3
mamelon de reducere	2″ – 6/4“		2

Set de extensie pentru conducte PSGD 40 – 50

Acest set de conducte permite instalarea racordului ATMOS F6 Laddomat (15 – 40 kW) pe cazanele (înalte) DC40GD. Este format din patru tuburi cu piulițe, garnituri plate și nipluri reducătoare din alamă.
(Codul de comanda: P0654)

Compoziția setului PSGD 40 – 50
	Diametrul îmbinării conductei	Diametrul tubului/grosimea etanșării	Numărul de piese dintr-un set
conducta de racordare (cu racord din alamă)	1“	22 mm	1
conducta de racordare (cu racord din alamă)	6/4“	35 mm	3
etanșare plată	1“	3 mm	3
etanșare plată	6/4“	3 mm	5
mamelon de reducere	2″ – 6/4“		2

Set cot țeavă OSD 15 – 40 – 6/4″

Se folosește pentru instalarea unitate de circulatie (cu o distanță de 125 mm) în poziție orizontală pentru încăperile cazanelor cu tavan jos.
(Cod: P0651)

Compoziția setului OSD 15 – 40
	Diametrul îmbinării conductei	Diametrul tubului/grosimea etanșării	numărul de piese dintr-un set
cot mic	6/4“	35 mm	1
cot mare	6/4“	35 mm	1
sfarcului	6/4“		2
etanșare plată	6/4“	3 mm	8

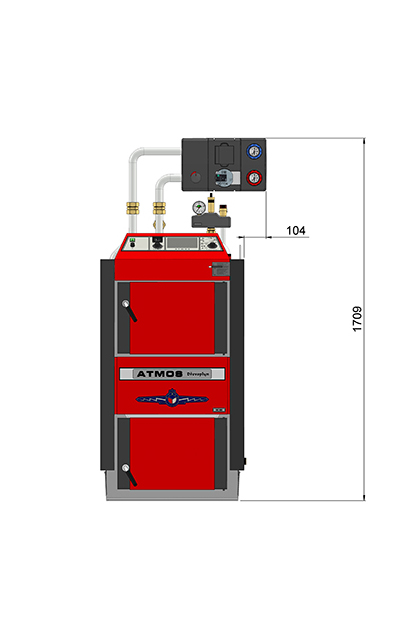

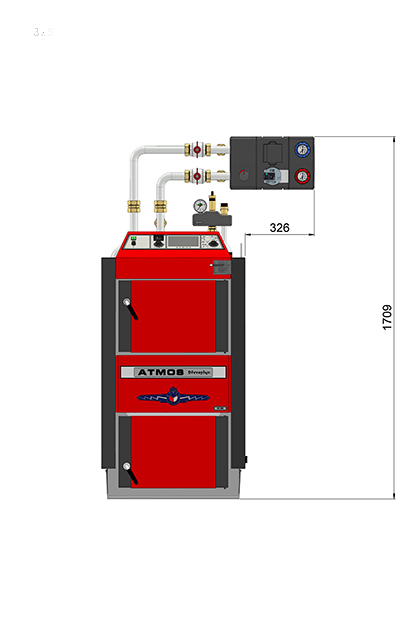

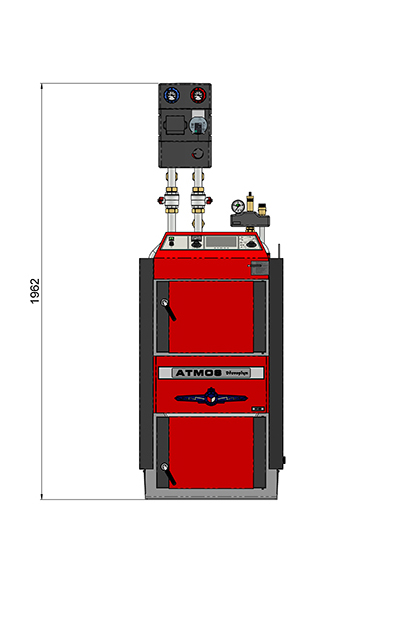

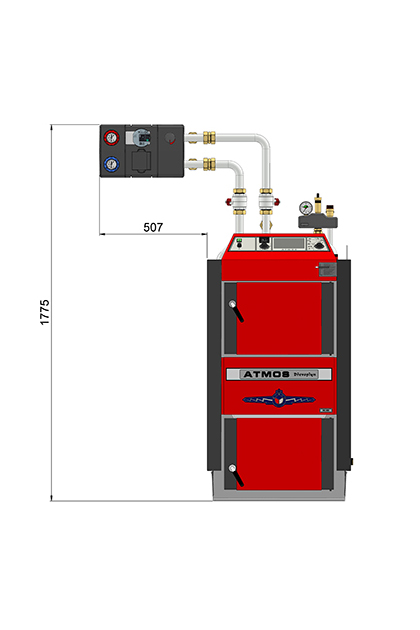

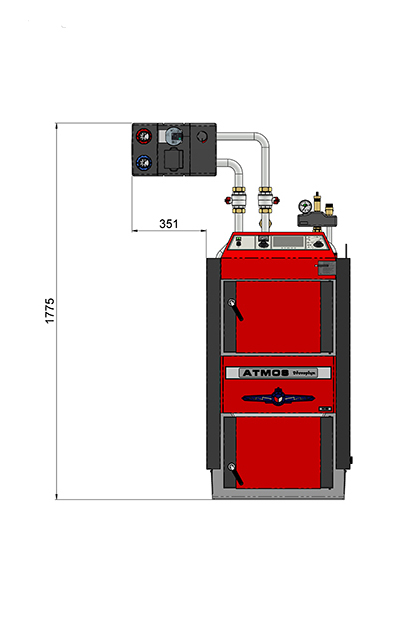

cu Conexiunea cazanului ATMOS F6 Laddomat / F8 ESBE
pentru cazane:
(DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD)

: Design stânga cu posibilitatea de conectare a unui rezervor de acumulare

: Design din stânga

: Design standard

: Design dreapta

: Design dreapta cu posibilitatea de conectare a unui rezervor de acumulare

cu Conexiunea cazanului ATMOS F5 Laddomat / F7 ESBE
pentru cazane:
(DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)

: Design stânga cu posibilitatea de conectare a unui rezervor de acumulare

: Design din stânga

: Design standard

: Design dreapta

: Design dreapta cu posibilitatea de conectare a unui rezervor de acumulare

Set cot țeavă OSP 10 – 25 – 1″

Se folosește pentru instalarea unitate de circulatie (cu o distanță de 90 mm) în poziție orizontală pentru încăperile cazanelor cu tavan jos.
(cod: P0652)

Compoziția setului OSP 10 – 25
	Diametrul îmbinării conductei	Diametrul tubului/grosimea etanșării	numărul de piese dintr-un set
cot mic	1“	22 mm	1
cot mare	1“	22 mm	1
sfarcului	1“		2
etanșare plată	1“	3 mm	8

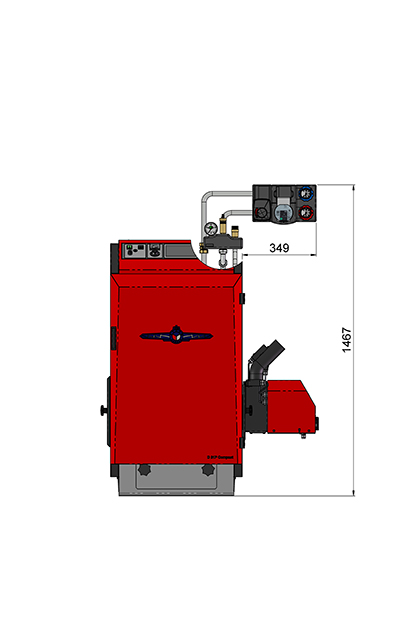

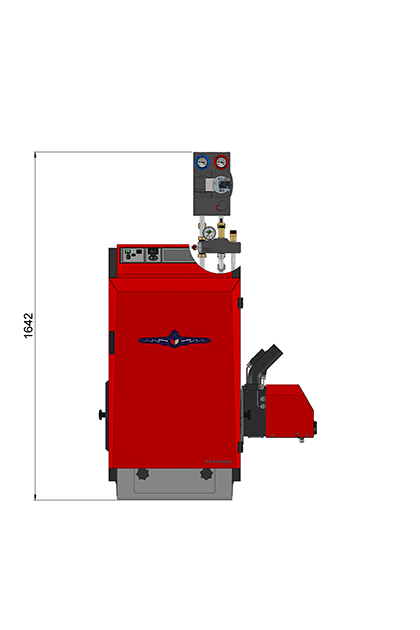

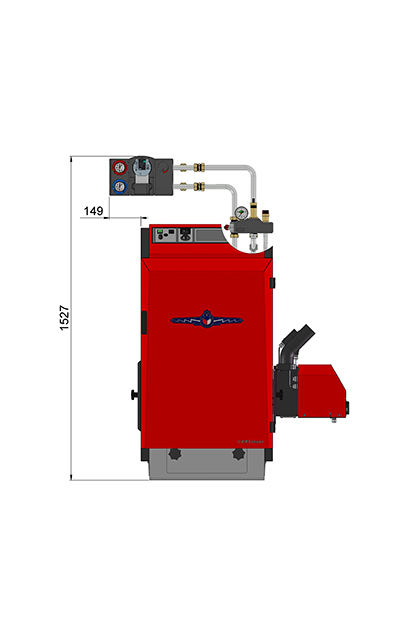

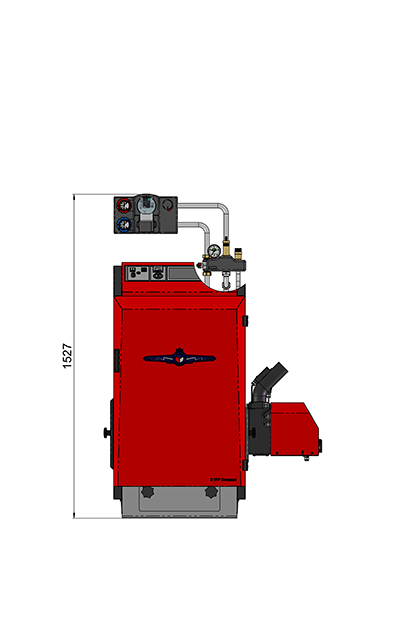

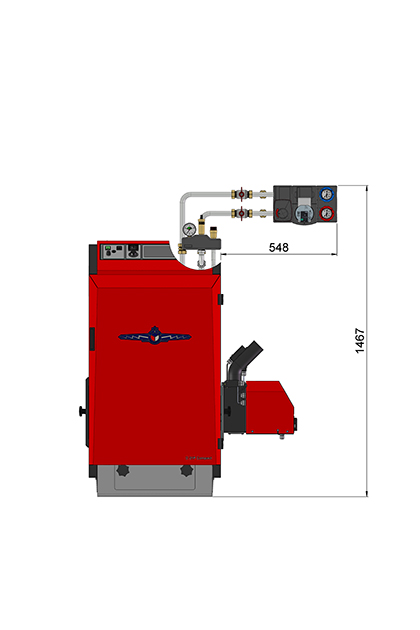

cu cazanul DxxP Compact (D14P Compact, D21P Compact, D25P Compact)

: Design stânga cu posibilitatea de conectare a unui rezervor de acumulare

: Design din stânga

: Design standard

: Design dreapta

: Design dreapta cu posibilitatea de conectare a unui rezervor de acumulare

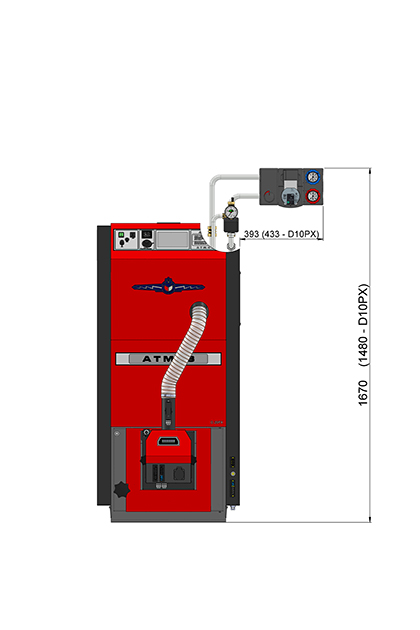

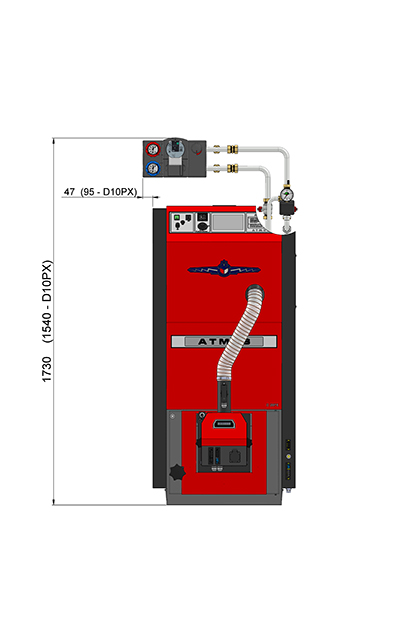

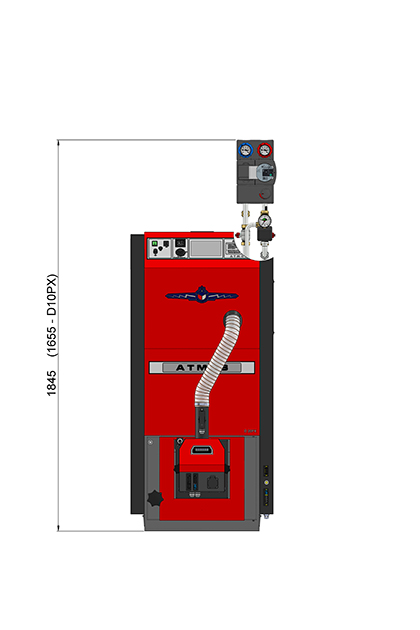

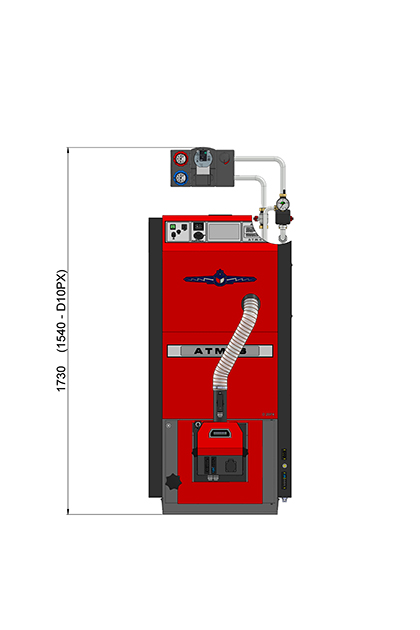

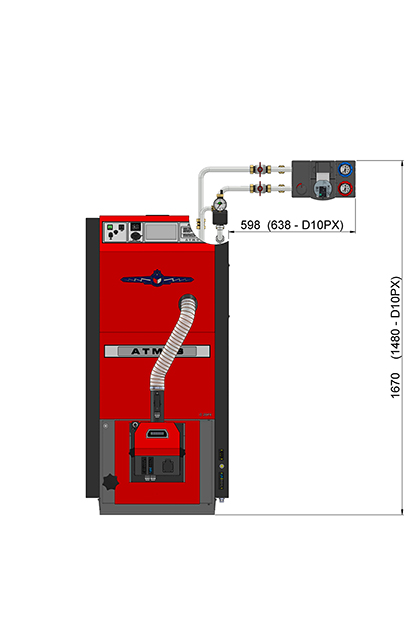

cu Conexiunea cazanului ATMOS F17 (D10PX) – F18 (D15PX, D20PX, D25PX)

: Design stânga cu posibilitatea de conectare a unui rezervor de acumulare

: Design din stânga

: Design standard

: Design dreapta

: Design dreapta cu posibilitatea de conectare a unui rezervor de acumulare

Accesorii pentru extinderea conexiunii de bază a cazanelor

Unitate de circulatie ATMOS ESBE GRA211 Amestecat cu servomotor de 120 s Distanţă 125 mm – 1“ ↑↓ 6/4“ Ideal pentru calorifere/incalzire in pardoseala (cod: P0514)
Unitate de circulatie ATMOS ESBE GRA211 Amestecat fără servomotor Distanţă 125 mm – 1“ ↑↓ 6/4“ Ideal pentru calorifere (cod: P0538)
Unitate de circulatie ATMOS ESBE GFA211 Termostatic 20 – 55 °C Distanţă 125 mm – 1“ ↑↓ 6/4“ Ideal pentru incalzirea in pardoseala (cod: P0513)
Unitate de circulatie ATMOS ESBE GDA211 Direct Distanţă 125 mm – 1“ ↑↓ 6/4“ Ideal pentru incalzirea ACM (cod: P0512)

Colector pentru două unitate de circulatie (cu două circuite) ATMOS ESBE GMA421 Distanţă 125 mm – 6/4“ ↑↓ 6/4“ (cod: P0515)
Colector pentru trei unitate de circulatie (cu trei circuite) ATMOS ESBE GMA431 Distanţă 125 mm – 6/4“ ↑↓ 6/4“ (cod: P0516)
Servomotor ESBE ARA 651 – 60 s – trei puncte (circuit cazan) (cod: P0517)
Servomotor ESBE ARA 661 – 120 s – trei puncte (circuit de sistem) (cod: P0415)

Accesorii de extindere Conectarea cazanelor DxxP Compact, F17 / F18 ESBE-PX

Unitate de circulatie ATMOS/ESBE GRA 311 Amestecat cu servomotor de 120 s Distanţă 90 mm – 1“ ↑↓ 1“ Ideal pentru calorifere/incalzire in pardoseala (cod: P0505)
Unitate de circulatie ATMOS/ESBE GRA 311 Amestecat fără servomotor Distanţă 90 mm – 1“ ↑↓ 1“ Ideal pentru calorifere/incalzire in pardoseala (cod: P0533)
Unitate de circulatie ATMOS/ESBE GDA 311 Direct Distanţă 90 mm – 1“ ↑↓ 1“ Ideal pentru incalzirea ACM (cod: P0503)
Unitate de circulatie ATMOS/ESBE GFA 311 Termostatic 20 – 55 °C Distanţă 90 mm – 1“ ↑↓ 1“ Ideal pentru incalzire in pardoseala (cod: P0504)

Colector pentru două unitate de circulatie (cu două circuite) ATMOS/ESBE GMA 321 Distanţă 90 mm – 1“ ↑↓ 1“ (cod: P0506)
Colector pentru trei unitate de circulatie (cu trei circuite) ATMOS/ESBE GMA 331 Distanţă 90 mm 1“ ↑↓ 1“ (cod: P0507)
Servomotor ESBE ARA 661 – 120 s – trei puncte (circuit de sistem) (cod: P0415)
