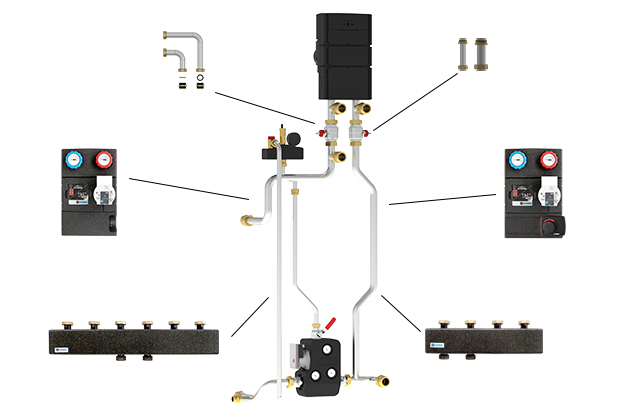

Příslušenství obsahuje širokou škálu prvků pro rozšíření sad F1 – F4, F12 a F15 – F18, F21, F22, F71. Od různých potrubí přes čerpadlové skupiny až po rozdělovače čerpadlových skupin.

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

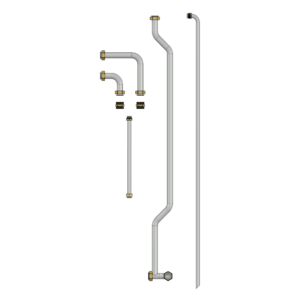

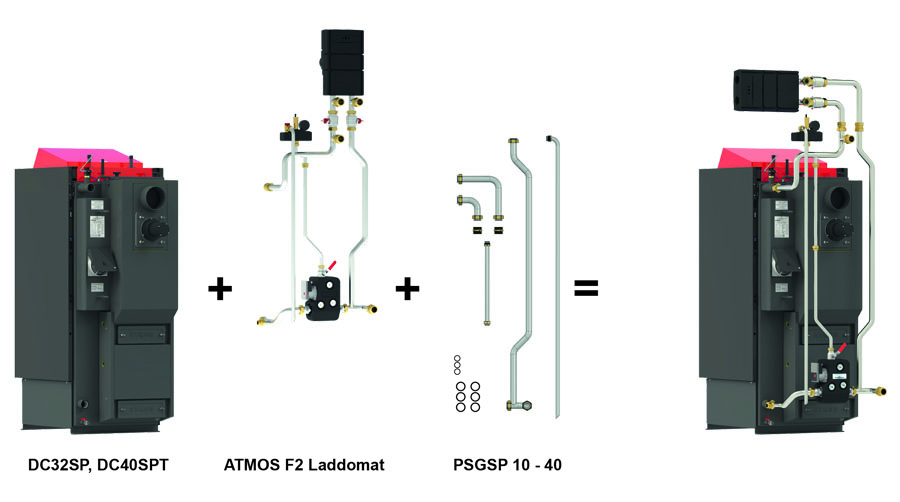

Prodlužovací sada potrubí PSGSP 10 – 40

Tato sada potrubí umožňuje montáž Zapojení ATMOS F2 Laddomat na kotle DC32SP*, DC40SPT*. Skládá se z propojovacích trubek a plochých těsnění.
(objednací kód: P0656)

*sada je určena pro kotle od výrobního čísla 432432

Složení sady PSGSP 10 – 40
	Průměr šroubení	Průměr (délka) trubky /síla těsnění	Počet kusů v sadě
Propojovací trubka	1“	22 (497 mm)	1
Propojovací trubka	6/4“	35 (1586 mm)	1
Trubka pojistného ventilu	1“	22 (1678 mm)	1
Koleno malé (120×120)	6/4“	22	1
Koleno velké (245×245)	6/4“	22	1
Vsuvka	6/4“	–	2
Ploché těsnění	6/4“	3 mm	8
Ploché těsnění	1“	3 mm	4
INFO – Výška zapojení na instalovaném kotli je 2210 mm.

Prodlužovací sada potrubí PSGS 10 – 32

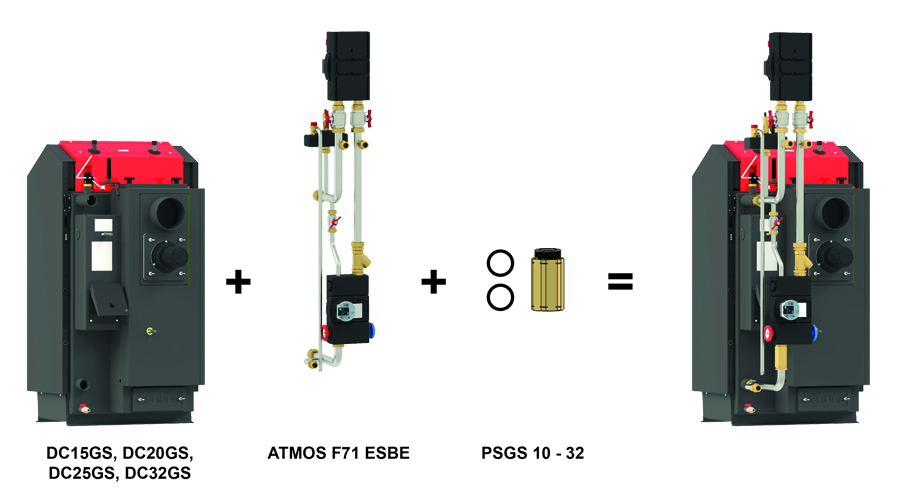

Tato sada potrubí umožňuje montáž Zapojení ATMOS F71 ESBE na kotle DC15GS, DC20GS, DC25GS, DC32GS. Skládá se z prodlužovací trubky a plochých těsnění.
(objednací kód: P0658)

Složení sady PSGS 10 – 32
	Průměr šroubení	Průměr trubky/síla těsnění	Počet kusů v sadě
Prodlužovací trubka	–	–	1
Ploché těsnění	6/4“	3 mm	2

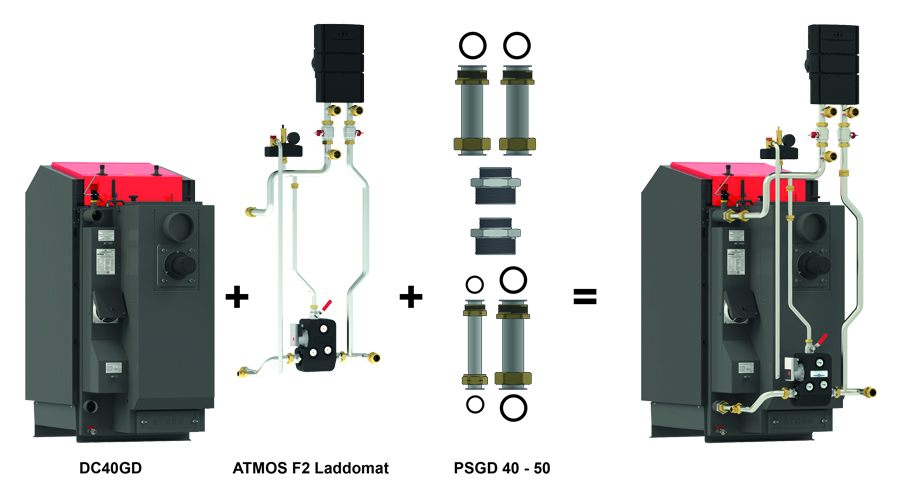

Prodlužovací sada potrubí PSGD 40 – 50

Prodlužovací sada potrubí slouží k prodloužení Zapojení ATMOS F2 Laddomat (15 – 40 kW) tak, aby mohlo být použito pro kotle a DC40GD a DC40GSE. Skládá se ze čtyř trubek s převlečnými maticemi, plochých těsnění a redukovaných vsuvek.
(objednací kód: P0654)

Složení sady PSGD 40 – 50
	Průměr šroubení	Průměr trubky/síla těsnění	Počet kusů v sadě
Propojovací trubka (s mosaznými šroubeními)	1“	22 mm	1
Propojovací trubka (s mosaznými šroubeními)	6/4“	35 mm	3
Ploché těsnění	1“	3 mm	3
Ploché těsnění	6/4“	3 mm	5
Redukovaná vsuvka	2″ – 6/4“		2

Prodlužovací sada potrubí PSC 10 – 30

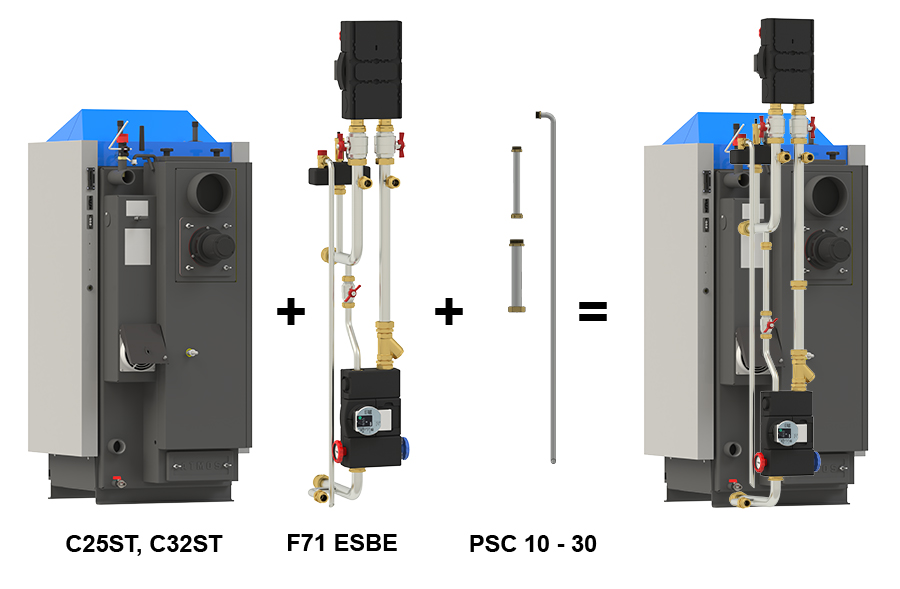

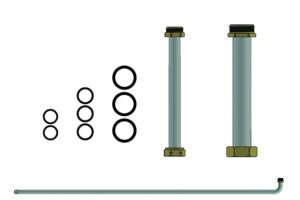

Tato sada potrubí umožňuje montáž Zapojení ATMOS F71 ESBE na kotle C25ST a C32ST. Skládá se z propojovacích trubek, trubky pojistného ventilu a plochých těsnění.
(objednací kód: P0656)

Složení sady PSC 10 – 30
	Průměr šroubení	Průměr (délka) trubky /síla těsnění	Počet kusů v sadě
Propojovací trubka (s mosaznými šroubeními)	1“	22 (497 mm) / –	1
Propojovací trubka (s mosaznými šroubeními)	6/4“	35 (1586 mm) / –	1
Trubka pojistného ventilu	1“	18 (1220 mm) / –	1
Ploché těsnění	3/4“	3 mm	2
Ploché těsnění	6/4“	3 mm	3
Ploché těsnění	1“	3 mm	3

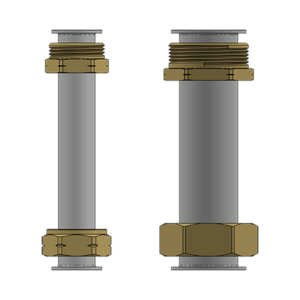

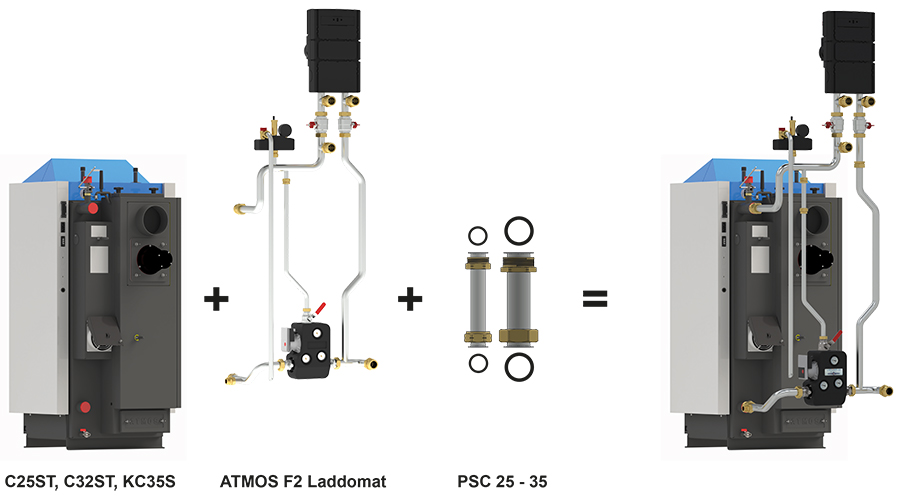

Prodlužovací sada potrubí PSC 25 – 35

Tato sada potrubí umožňuje montáž Zapojení ATMOS F2 Laddomat i na (vysoké) kotle C25ST a C32ST. Skládá se ze dvou trubek s převlečnými maticemi a plochých těsnění.
(objednací kód: P0650)

Složení sady PSC 25 – 35
	Průměr šroubení	Průměr trubky/síla těsnění	Počet kusů v sadě
Propojovací trubka (s mosaznými šroubeními)	1“	22 mm	1
Propojovací trubka (s mosaznými šroubeními)	6/4“	35 mm	1
Ploché těsnění	1“	3 mm	3
Ploché těsnění	6/4“	3 mm	3

Prodlužovací sada potrubí PSC 40 – 50

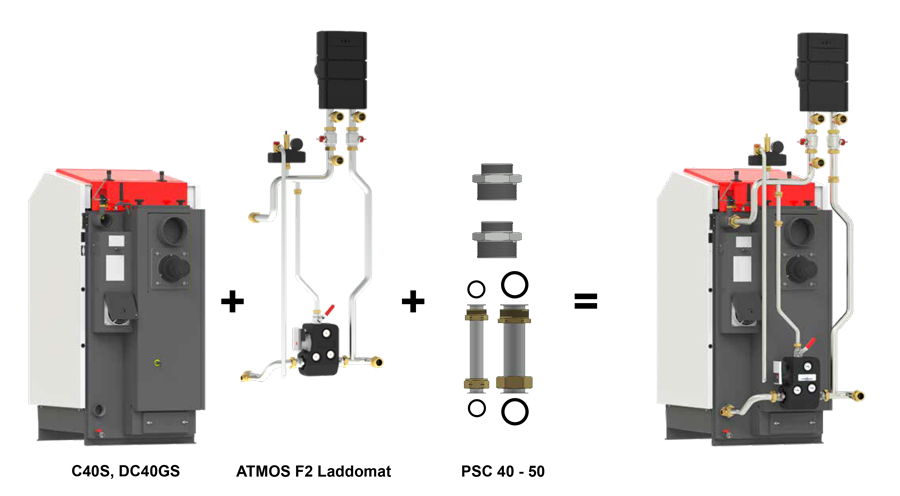

Prodlužovací sada potrubí slouží k prodloužení Zapojení ATMOS F2 Laddomat (15 – 40 kW) tak, aby mohlo být použito pro kotle C40S a DC40GS. Skládá se ze dvou trubek s převlečnými maticemi, plochých těsnění a redukovaných vsuvek.
(objednací kód: P0653)

Složení sady PSC 40 – 50
	Průměr šroubení	Průměr trubky/síla těsnění	Počet kusů v sadě
Propojovací trubka (s mosaznými šroubeními)	1“	22 mm	1
Propojovací trubka (s mosaznými šroubeními)	6/4“	35 mm	1
Ploché těsnění	1“	3 mm	3
Ploché těsnění	6/4“	3 mm	3
Redukovaná vsuvka	2″ – 6/4“		2

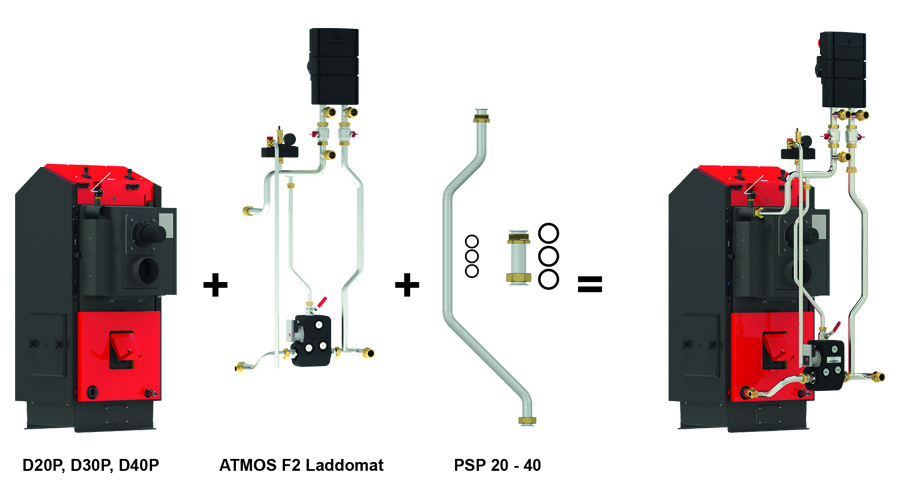

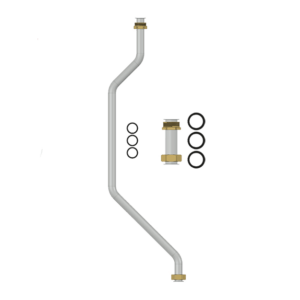

Prodlužovací sada potrubí PSP 20 – 40

Tato sada potrubí umožňuje montáž Zapojení ATMOS F2 Laddomat na kotle D20P, D30P, D40P. Skládá se z propojovacích trubek a plochých těsnění.
(objednací kód: P0655)

Složení sady PSP 20 – 40
	Průměr šroubení	Průměr (délka) trubky /síla těsnění	Počet kusů v sadě
Propojovací trubka	6/4“	35 (128 mm)	1
Propojovací trubka	1“	22 (747 mm)	1
Ploché těsnění	6/4“	3 mm	3
Ploché těsnění	1“	3 mm	3

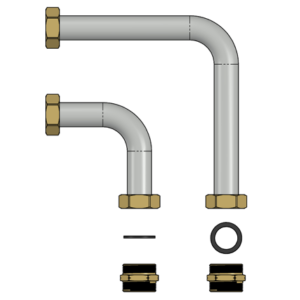

Odbočovací sada potrubí OSD 15 – 40 – 6/4″

Slouží k instalaci čerpadlové skupiny (s roztečí 125 mm) do horizontální polohy pro kotelny s nízkým stropem.
(objednací kód: P0651)

Složení sady OSD 15 – 40
	Průměr šroubení	Průměr trubky/síla těsnění	počet ks v sadě
koleno malé	6/4“	35 mm	1
koleno velké	6/4“	35 mm	1
vsuvka	6/4“		2
ploché těsnění	6/4“	3 mm

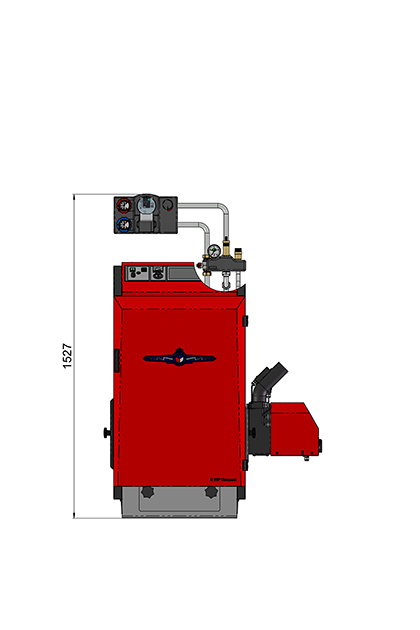

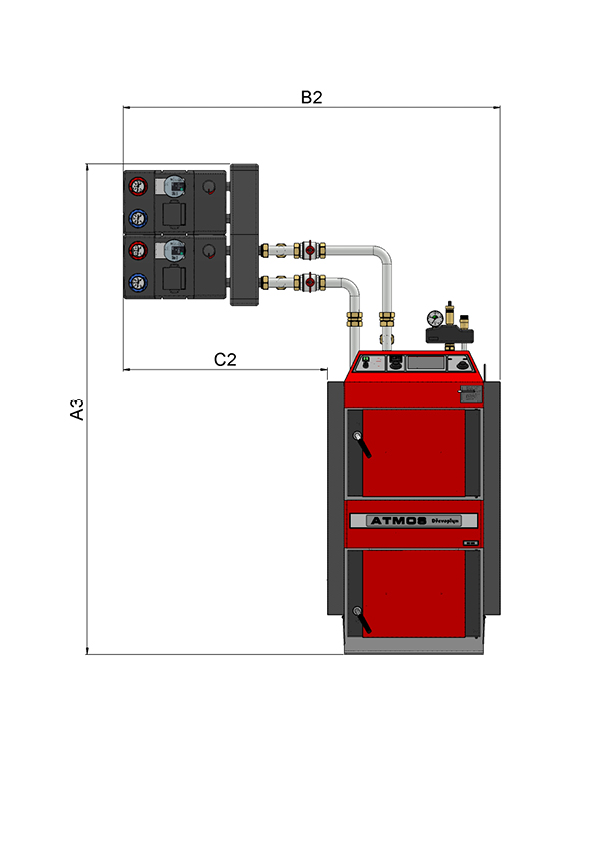

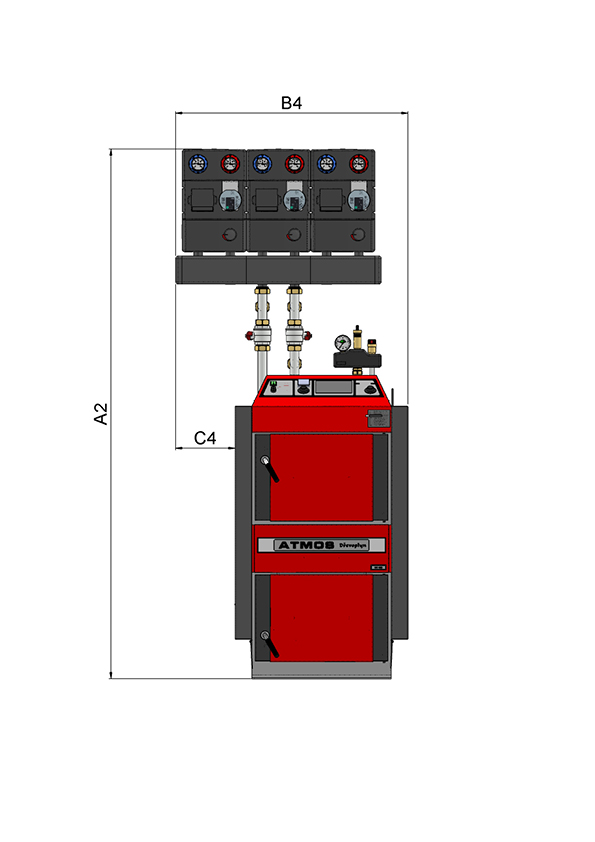

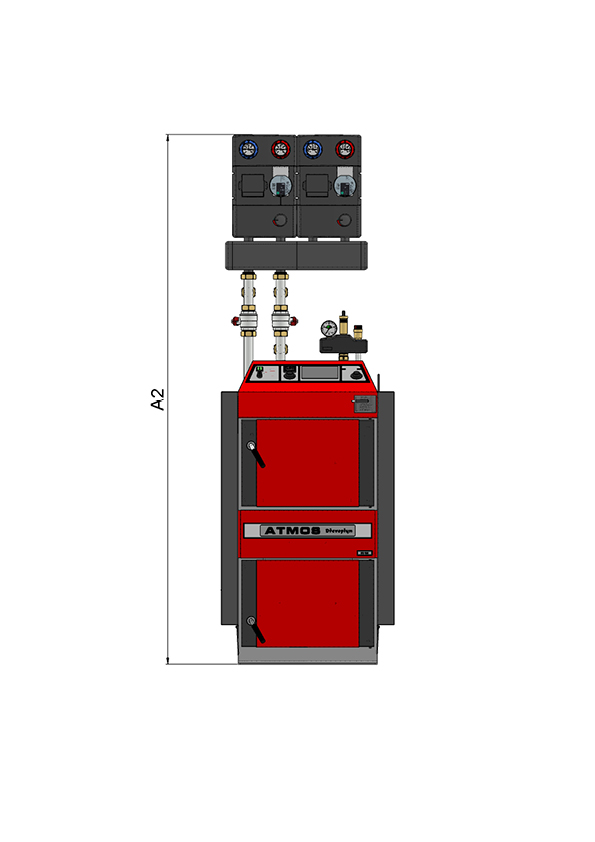

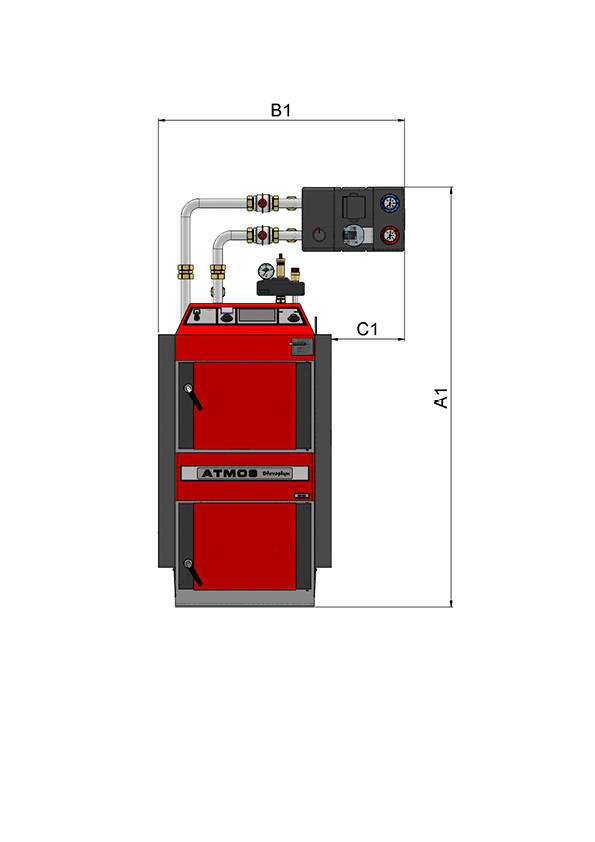

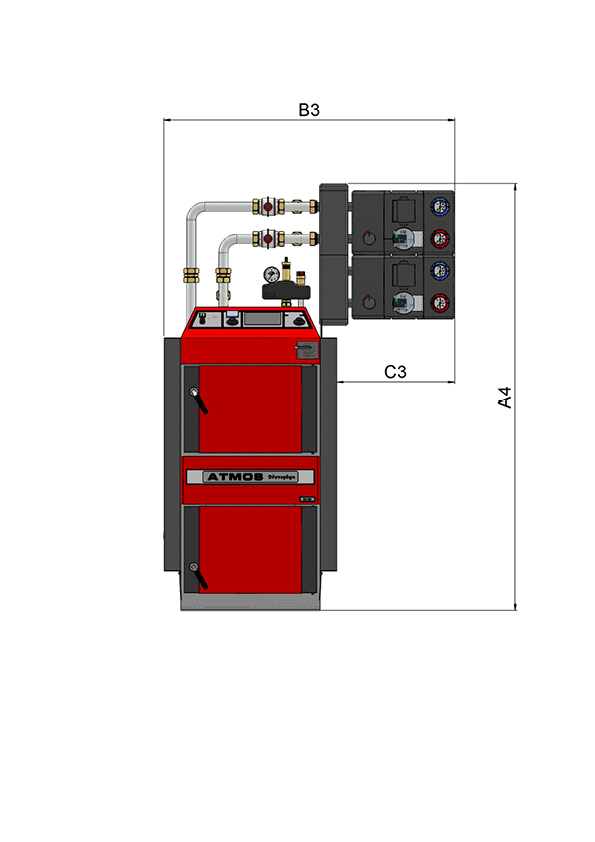

: Základní rozměr – výška

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: Základní rozměr s trojcestným rozdělovačem

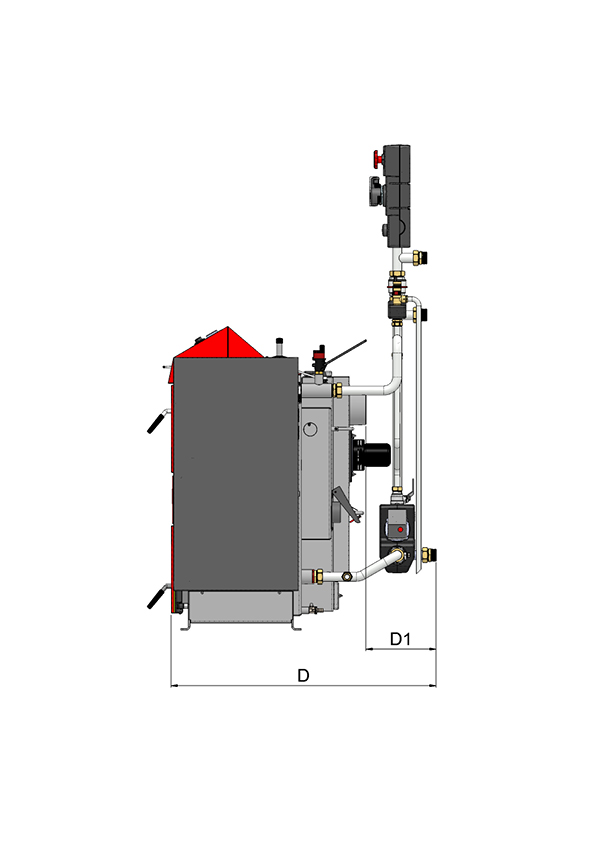

: Základní rozměr – hloubka

: Základní rozměr s dvojcestným rozdělovačem

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

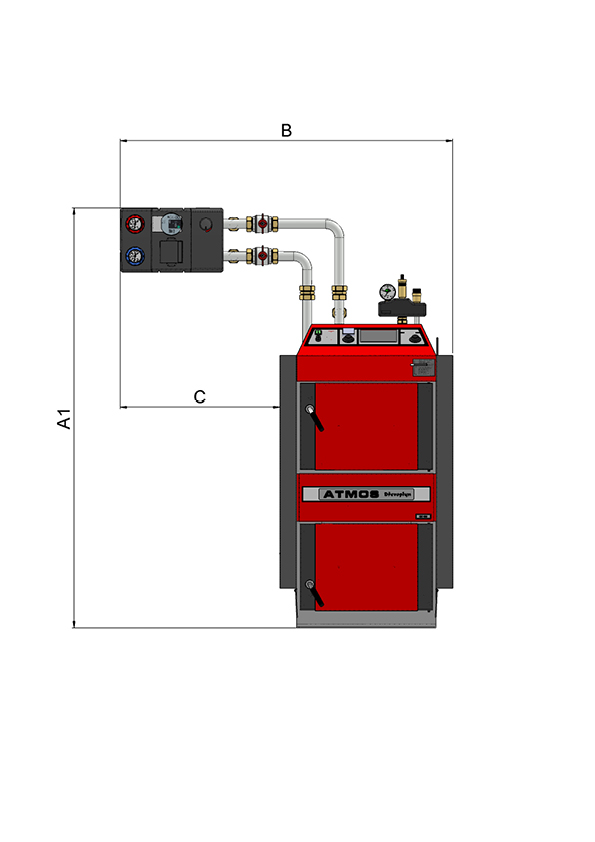

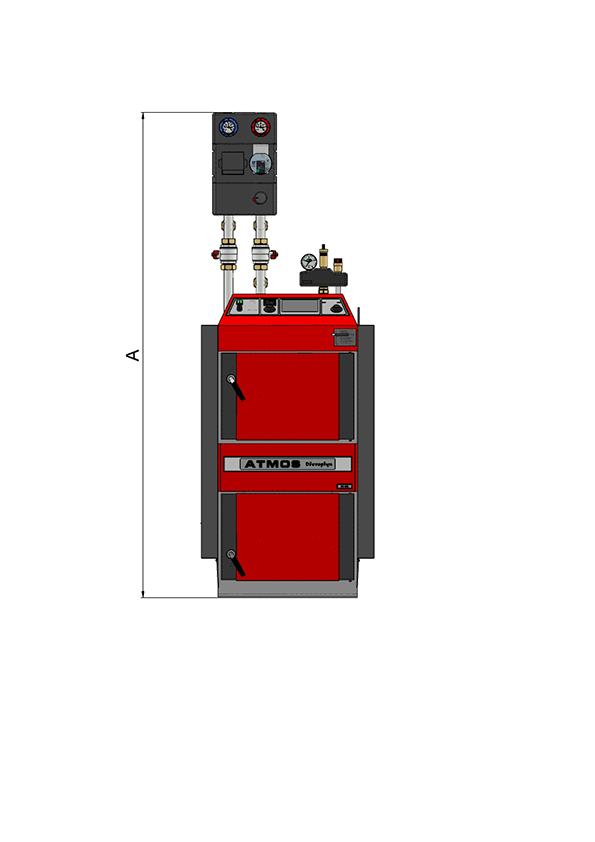

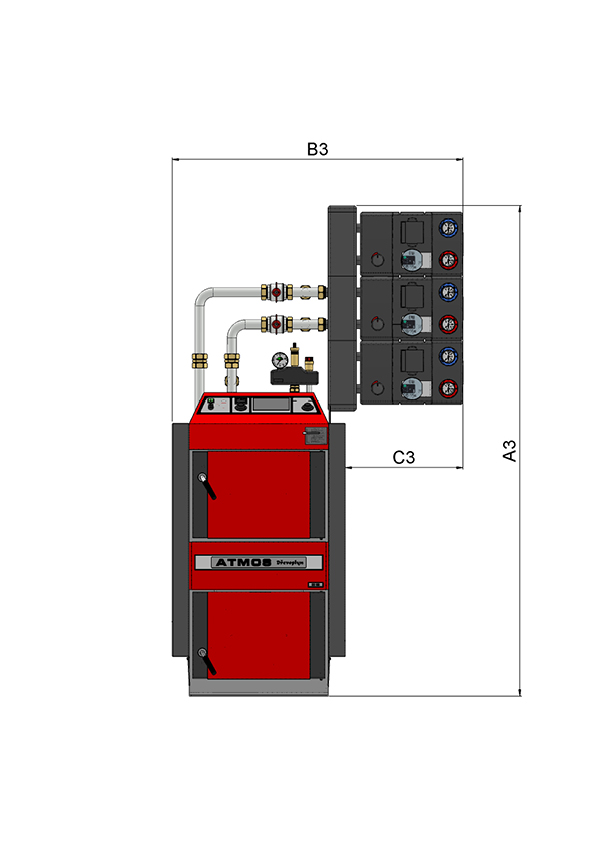

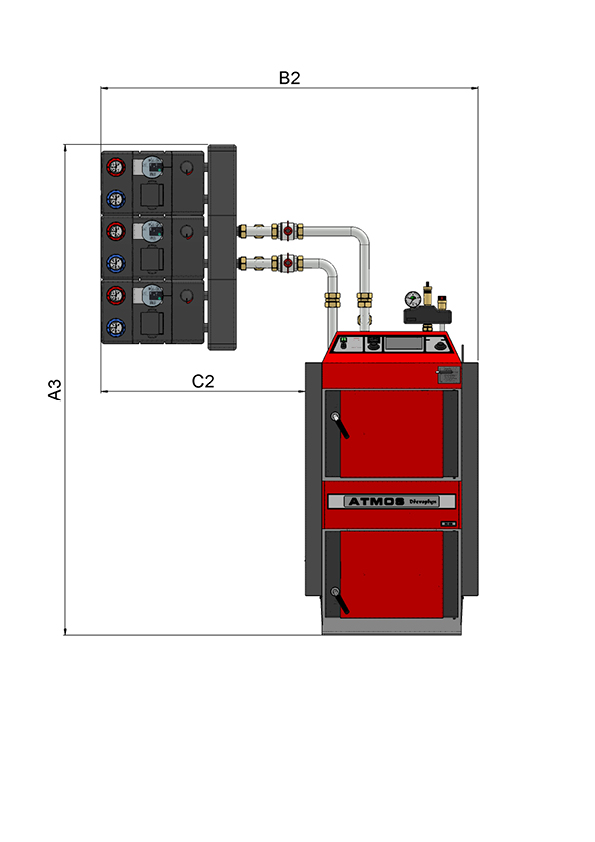

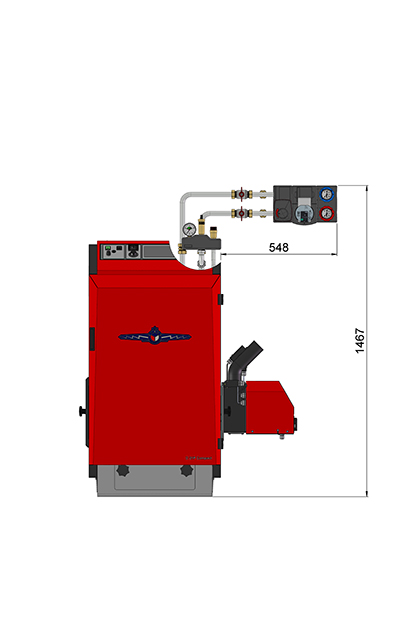

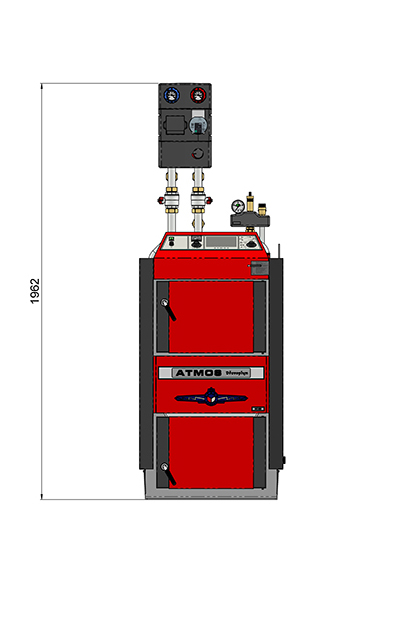

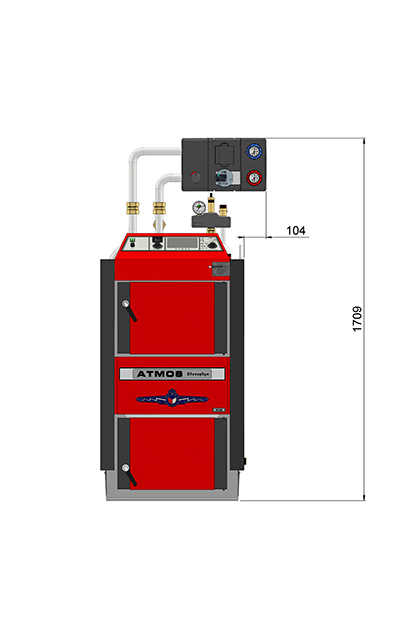

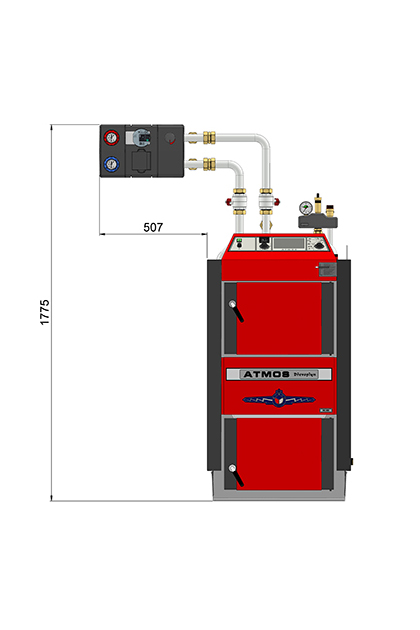

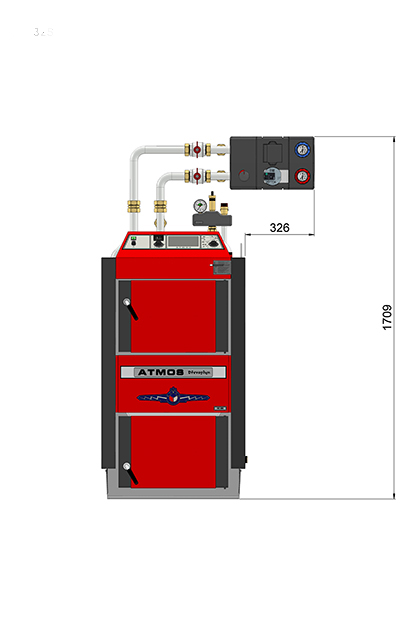

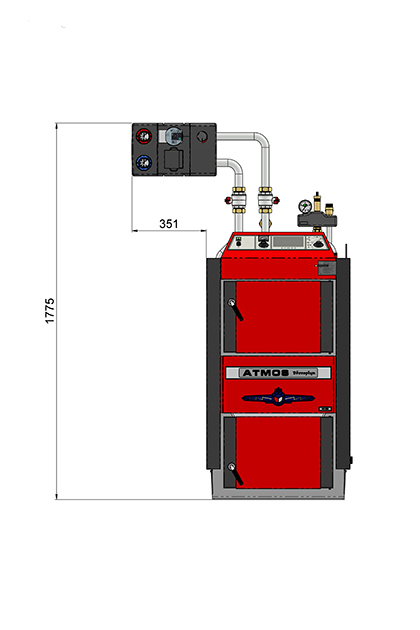

Rozměry variant Zapojení F1 – F12 (mm)
Typ kotle	DC18S, C18S, AC25S	DC22S, DC25S, DC30SX	C15S, AC16S	DC32S, DC40SX, DC25GS, DC32GS	DC18GD	DC25GD, DC30GD	DC15GS	DC20GS	C25ST	C32ST	C40S	DC40GS	DC40GD	DC18SP	DC25SP, DC30SPX	DC32SP	DC40SPT
Typ zapojení	F1 / F3	F1 / F3	F1 / F3	F2 / F4	F2 / F4	F2 / F4	F2 / F4	F2 / F4	F2/F4+PSC 25-35	F2/F4+PSC 25-35	F2/F4+PSC 40-50	F2/F4+PSC 40-50	F2/F4+PSGD 40-50	F12	F12	F12	F12
A	1890	1890	1890	1962	1962	1962	1962	1962	2135	2135	2135	2058	2058	2390	2390	2464	2464
A1	1635	1635	1635	1709	1709	1709	1709	1709	1880	1880	1880	1805	1805	2135	2135	2209	2209
A2	2063	2063	2063	2138	2138	2138	2138	2138	2308	2308	2308	2234	2234	2563	2563	2637	2637
A3	1910	1910	1910	1985	1985	1985	1985	1985	2155	2155	2155	2081	2081	2410	2410	2484	2484
A4	1663	1663	1663	1737	1737	1737	1737	1737	1907	1907	1907	1833	1833	2162	2162	2237	2237
B	1294	1294	1254	1252	1252	1252	1252	1252	1294	1294	1294	1252	1252	1278	1278	1252	1252
B1	958	958	919	1005	1005	1005	1005	1005	959	959	959	1005	1005	943	943	1005	1005
B2	1467	1467	1427	1425	1425	1425	1425	1425	1467	1467	1467	1425	1425	1451	1451	1425	1425
B3	1131	1131	1132	1178	1178	1178	1178	1178	1132	1132	1132	1178	1178	1116	1116	1178	1178
B4	904	904	864	863	863	863	863	863	904	904	904	863	863	889	889	863	863
C	621	621	661	574	574	574	574	574	621	621	621	574	574	636	636	574	574
C1	286	286	326	327	327	327	327	327	286	286	286	327	327	301	301	327	327
C2	794	794	832	747	747	747	747	747	794	794	794	747	747	809	809	747	747
C3	457	457	499	500	500	500	500	500	459	459	459	500	500	474	474	500	500
C4	231	231	271	185	185	185	185	185	231	231	231	185	185	247	247	185	185
D	1030	1230	930	1230	1030	1230	940	1030	1030	1130	1230	1230	1380	1030	1230	1230	1430
D1	273	273	273	273	213	213	273	273	273	273	273	273	262	273	273	273	273

Odbočovací sada potrubí OSP 10 – 25 – 1″

Slouží k instalaci čerpadlové skupiny (s roztečí 90 mm) do horizontální polohy pro kotelny s nízkým stropem.
(objednací kód: P0652)

Složení sady OSP 10 – 25
	Průměr šroubení	Průměr trubky/síla těsnění	počet ks v sadě
koleno malé	1“	22 mm	1
koleno velké	1“	22 mm	1
vsuvka	1“		2
ploché těsnění	1“	3 mm	8

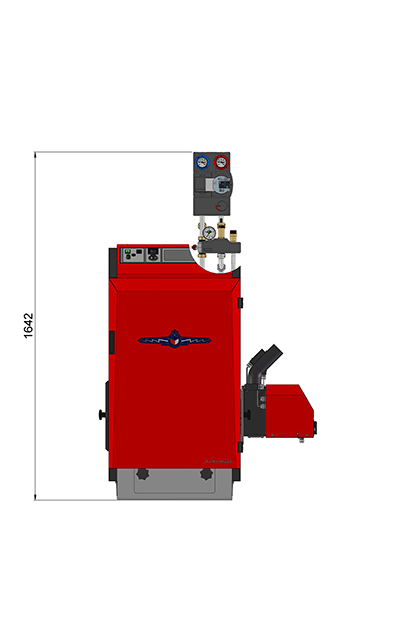

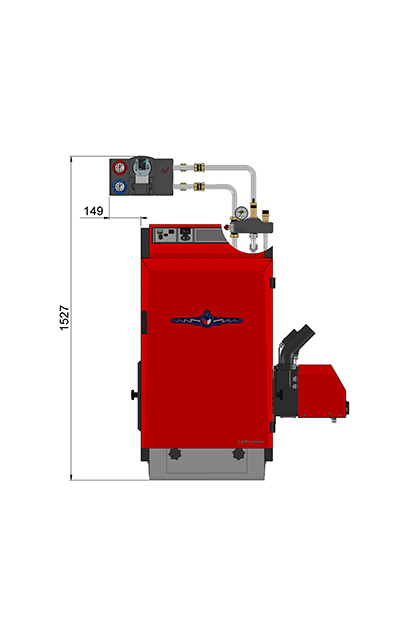

s kotlem DxxP Compact (D14P Compact, D21P Compact, D25P Compact)

: Levostranné provedení s možností připojení akumulační nádrže

: Levostranné provedení bez možnosti připojení akumulační nádrže

: Kotel Dxxp Compact

: Pravostranné provedení bez možnosti připojení akumulační nádrže

: Pravostranné provedení s možností připojení akumulační nádrže

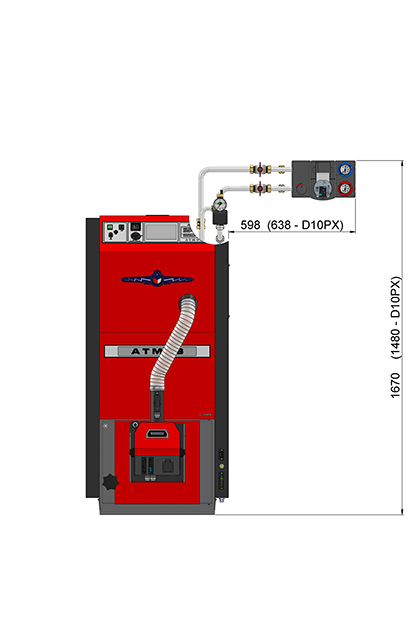

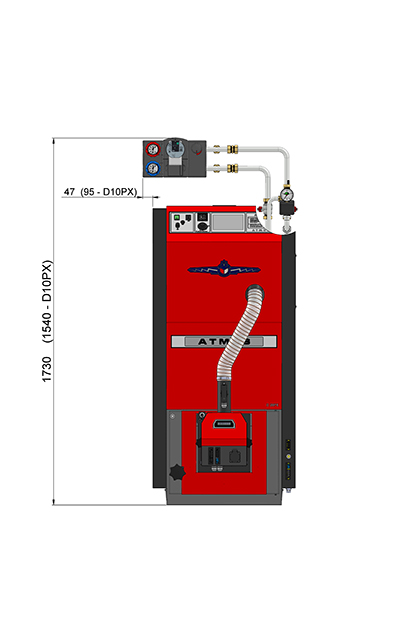

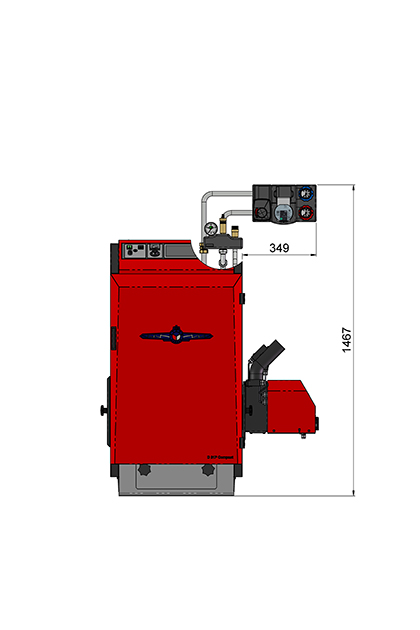

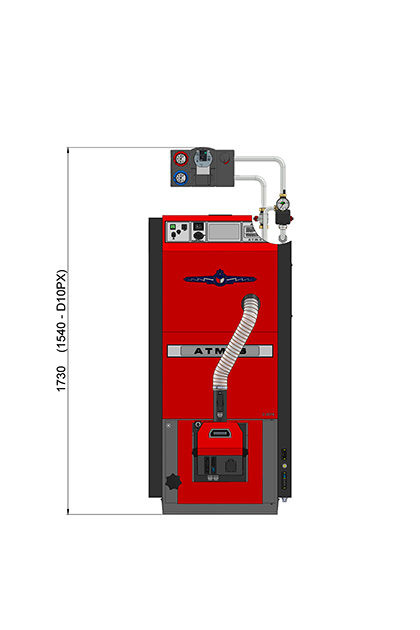

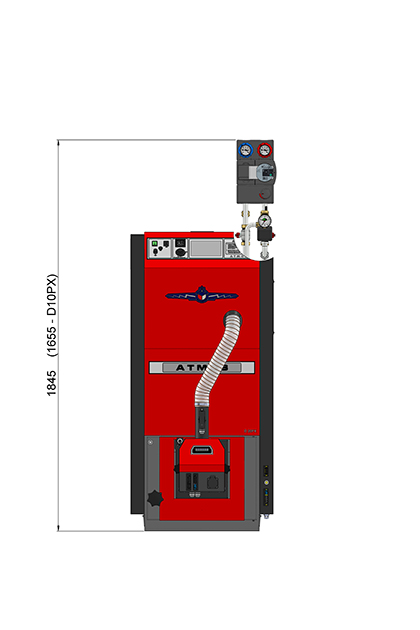

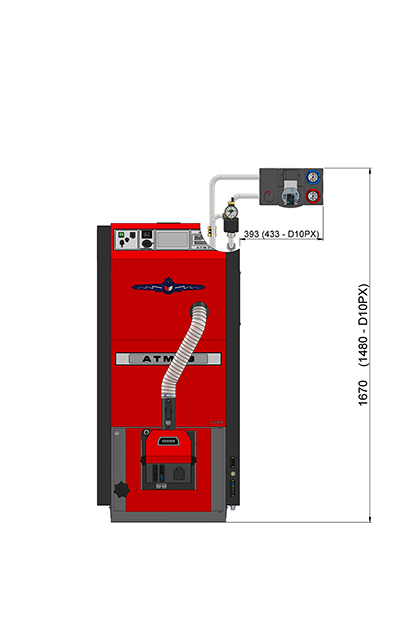

se zapojením ATMOS F15 (D10PX) – F16 (D15PX, D20PX, D25PX)

: Levostranné provedení s možností připojení akumulační nádrže

: Levostranné provedení bez možnosti připojení akumulační nádrže

: Zapojení ATMOS F15 – F16 ESBE-PX

: Pravostranné provedení bez možnosti připojení akumulační nádrže

: Pravostranné provedení s možností připojení akumulační nádrže

Použité armatury u Zapojení kotlů ATMOS

Armatury	Pro Zapojení	Objednací kód

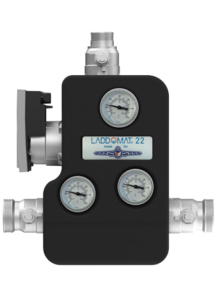

Laddomat X22-1 (doporučen do 50 kW) – šroubení vnější ←6/4′′ ↓1′′ ←6/4′′ Laddomat X22-2 (doporučen do 50 kW) – šroubení vnitřní ←5/4′′ ←5/4′′, vnější ↓1′′ Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi – termoregulační ventil (78/72 °C) / – úsporné čerpadlo WILO – šroubení s vnějšími závity s kulovými ventily / – izolační sada s teploměry	ATMOS F1/F2 Laddomat ATMOS F12 Laddomat ATMOS F21/22 Laddomat	P0247 P0262

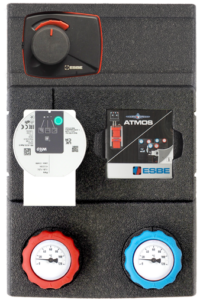

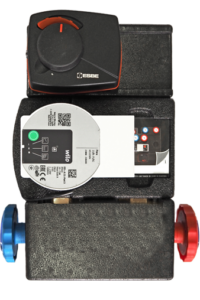

Čerpadlová skupina ESBE GSA211 Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi – rozteč 125 mm – 6/4“ / 1“ – servopohon ESBE ARA 651 – 60 s / 6 Nm (230 V/50 Hz) – úsporné čerpadlo WILO – kulové ventily s teploměry / – izolace	ATMOS F3 ESBE ATMOS F4 ESBE	P0511
Čerpadlová skupina ESBE GFA321 Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi – rozteč 90 mm – 1“ / 1“ – termoregulační ventil (70 °C) – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	ATMOS F15 ESBE-PX ATMOS F16 ESBE-PX u kotlů DxxP Compact ATMOS F71 ESBE	P0509
Čerpadlová skupina ESBE GSA311 Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi – rozteč 90 mm – 1“ / 1“ – servopohon ESBE ARA 651 – 60 s / 6 Nm (230 V/50 Hz) – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	u kotlů Pxx Compact	P0508

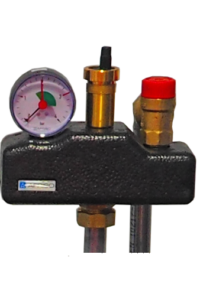

Pojišťovací sestava Definice: informačně bezpečnostní armatura – pojišťovací ventil 2,5 bar – odvzdušňovací ventil – manometr 4 bar	do 32 kW – 3/4“→ do 40 kW – 1“→	P0246 P0249
Čerpadlová skupina ATMOS ESBE GRA211 Definice: armatura pro nastavení teploty vody do topného systému – rozteč 125 mm – 6/4“ / 1“ – směšovaná – trojcestný ventil se servopohonem ARA 661 – 120 s – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	ATMOS F3 ESBE ATMOS F4 ESBE	P0514
Čerpadlová skupina ATMOS ESBE GRA211 Definice: armatura pro nastavení teploty vody do topného systému – směšovaná bez servopohonu – trojcestný ventil s ručním ovládáním – rozteč 125 mm – 6/4“ / 1“ – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace – možnost doplnit servopohon	ATMOS F1/F2 Laddomat ATMOS F12 Laddomat	P0538

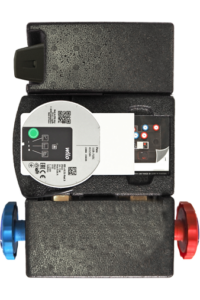

Čerpadlová skupina ATMOS ESBE GFA211 Definice: armatura pro regulaci teploty vody do topného systému (podlahového topení) – rozteč 125 mm – 6/4“ / 1“ – termostatická – termoregulační ventil 20 – 55 °C – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0513
Čerpadlová skupina ATMOS ESBE GDA211 Definice: armatura pro natápění topného systému bez regulace (bojler TUV) – rozteč 125 mm – 6/4“ / 1“ – přímá (bez směšování) – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0512

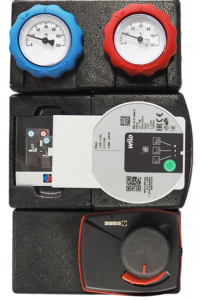

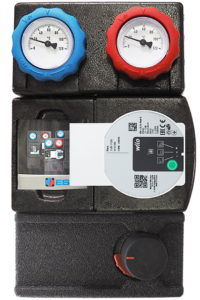

Čerpadlová skupina ATMOS/ESBE GRA 311 Definice: armatura pro nastavení teploty vody do topného systému – rozteč 90 mm – 1“ / 1“ – směšovaná – trojcestný ventil se servopohonem ARA 661 – 120 s – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0505
Čerpadlová skupina ATMOS/ESBE GRA 311 Definice: armatura pro nastavení teploty vody do topného systému – rozteč 90 mm – 1“ / 1“ – směšovaná bez servopohonu – trojcestný ventil s ručním ovládáním – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace – možnost doplnit servopohon	příslušenství pro rozšíření zapojení	P0533

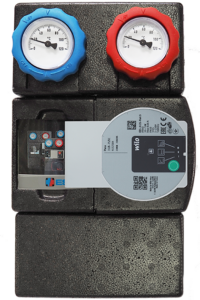

Čerpadlová skupina ATMOS/ESBE GDA 311 Definice: armatura pro natápění topného systému bez regulace (bojler TUV) – rozteč 90 mm – 1“ / 1“ – přímá (bez směšování) – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0503

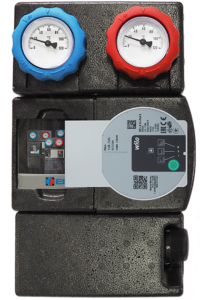

Čerpadlová skupina ATMOS/ESBE GFA 311 Definice: armatura pro regulaci teploty vody do topného systému (podlahového topení) – rozteč 90 mm – 1“ / 1“ – termostatická – termoregulační ventil 20 – 55 °C – úsporné čerpadlo WILO – kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0504

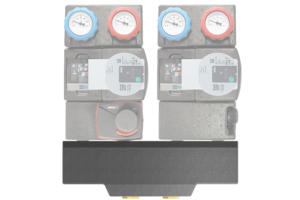

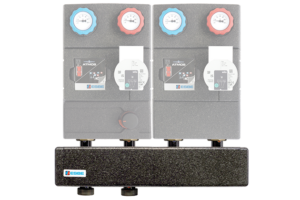

Rozdělovač GMA421 Definice: armatura pro rozšíření základního zapojení na více topných okruhů – rozteč 125 mm – 6/4“ ↑↓ 6/4“ – dvouokruhový – izolace	příslušenství pro rozšíření zapojení	P0515

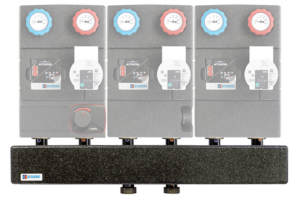

Rozdělovač GMA431 Definice: armatura pro rozšíření základního zapojení na více topných okruhů – rozteč 125 mm – 6/4“ ↑↓ 6/4“ – tříokruhový – izolace	příslušenství pro rozšíření zapojení	P0516
Rozdělovač GMA321 Definice: armatura pro rozšíření základního zapojení na více topných okruhů – rozteč 90 mm – 1“ ↑↓ 1“ – dvouokruhový – izolace	příslušenství pro rozšíření zapojení	P0506

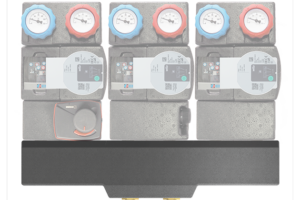

Rozdělovač GMA331 Definice: armatura pro rozšíření základního zapojení na více topných okruhů – rozteč 90 mm – 1“ ↑↓ 1“ – tříokruhový – izolace	příslušenství pro rozšíření zapojení	P0507
Servopohon ESBE ARA 661 – 120 s – tříbodový (systémový okruh)	příslušenství pro rozšíření zapojení	P0415

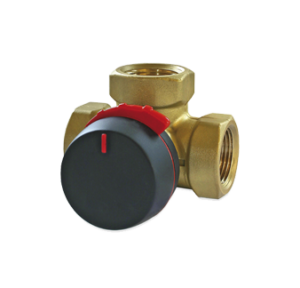

Trojcestný ventil ESBE VRG 131 – DN32 – Kvs16 – 5/4“ Definice: armatura pro nastavení teploty vody do topného systému – (bez servopohonu)	ATMOS F722 Laddomat	P0333

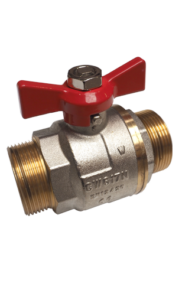

Kulový ventil WESA Definice: uzavírací armatura – armatura pro doladění průtoků – 1“ pro potrubí 22 x 1,5 mm – 6/4“ pro potrubí 35 x 1,5 mm	pro všechna zapojení mimo ATMOS F12 Laddomat ATMOS F21/22 Laddomat	P0531 P0532

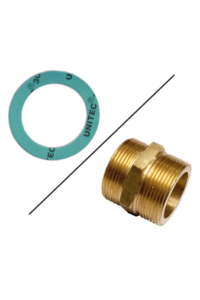

Ploché těsnění / vsuvky Definice: utěsňování / propojovací tvarovky ploché těsnění – 3/4“ – 3 mm ploché těsnění – 1“ – 3 mm / vsuvky – 1“ ploché těsnění – 6/4“ – 3 mm / vsuvky – 6/4“ ploché těsnění – 2“ – 3 mm	pro všechna zapojení	S1453 S1452 S1527 S1532
