Zubehör für den Kesselanschluss

Rohrverlängerungsset PSC 25 – 35

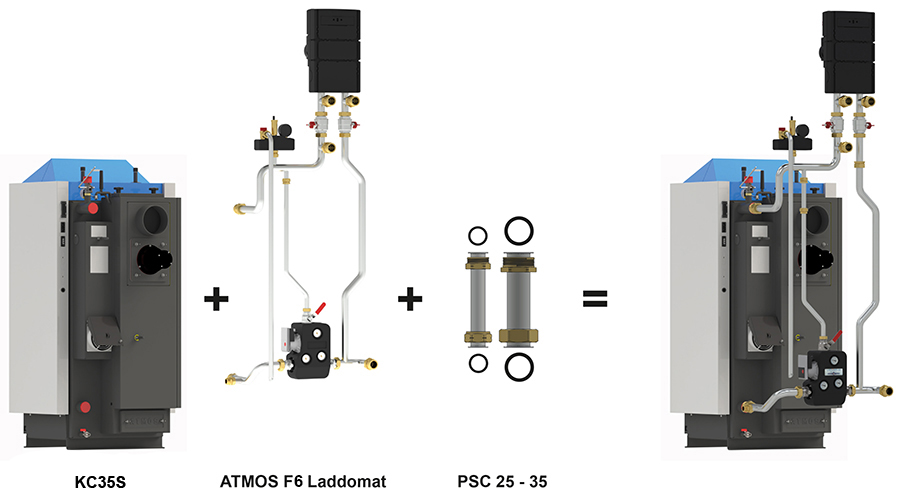

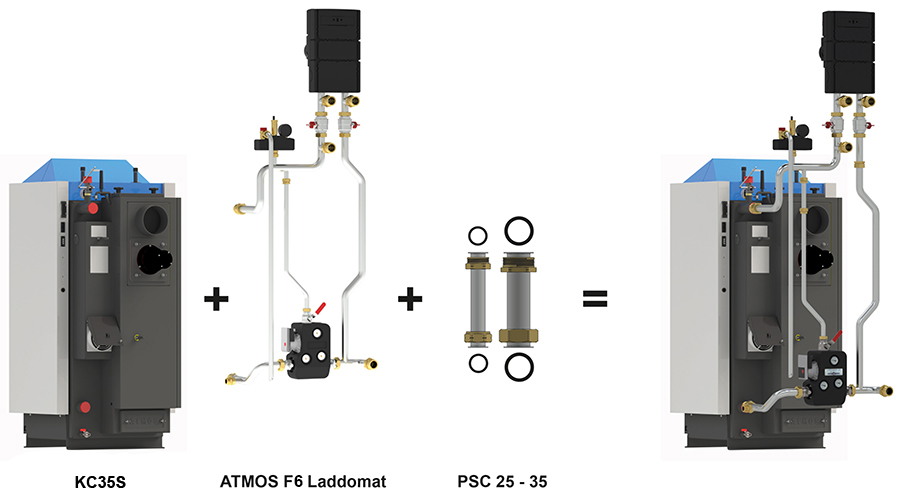

Anschluss ATMOS F6 Laddomat zu Kessel KC35S mit Rohrverlängerungsset PSC 25 – 35. Das Set besteht aus zwei Verbindungsrohren mit Überwurfmuttern und Flachdichtungen.
(Bestellcode: P0650)

Set besteht aus
	der Durchmesser des Verschraubungen	Rohrdurchmesser / Dicke der Dichtung	Stückzahl in einem Satz
Verbindungsrohr (mit dem messing verschraubung)	1“	22 mm	1
Verbindungsrohr (mit dem messing verschraubung)	6/4“	35 mm	1
Flachdichtung	1“	3 mm	3
Flachdichtung	6/4“	3 mm	3

Rohrverlängerungsset PSC 40 – 50

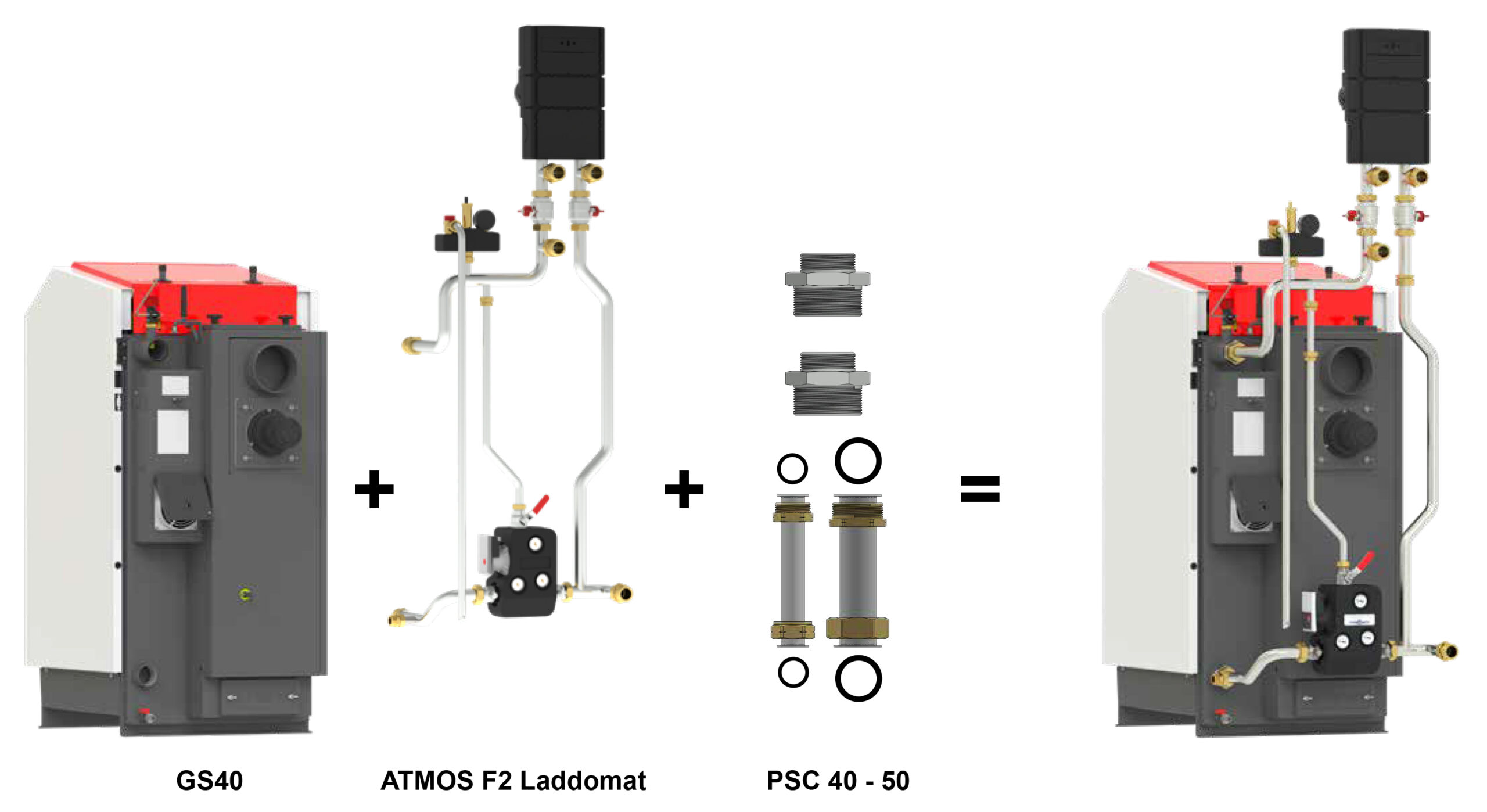

Zur Erweiterung Anschluss ATMOS F6 Laddomat (15 – 40 kW) – zur Verwendung von Kessel GS40. Das Set besteht aus zwei Verbindungsrohren mit Überwurfmuttern, Flachdichtungen und zwei reduzierte Nippel.
(Bestellcode: P0653)

Set besteht aus
	der Durchmesser des Verschraubungen	Rohrdurchmesser / Dicke der Dichtung	Stückzahl in einem Satz
Verbindungsrohr (mit dem messing verschraubung)	1“	22 mm	1
Verbindungsrohr (mit dem messing verschraubung)	6/4“	35 mm	1
Flachdichtung	1“	3 mm	3
Flachdichtung	6/4“	3 mm	3
Reduzierte Nippel	2″ – 6/4“		2

Rohrverlängerungsset PSGD 40 – 50

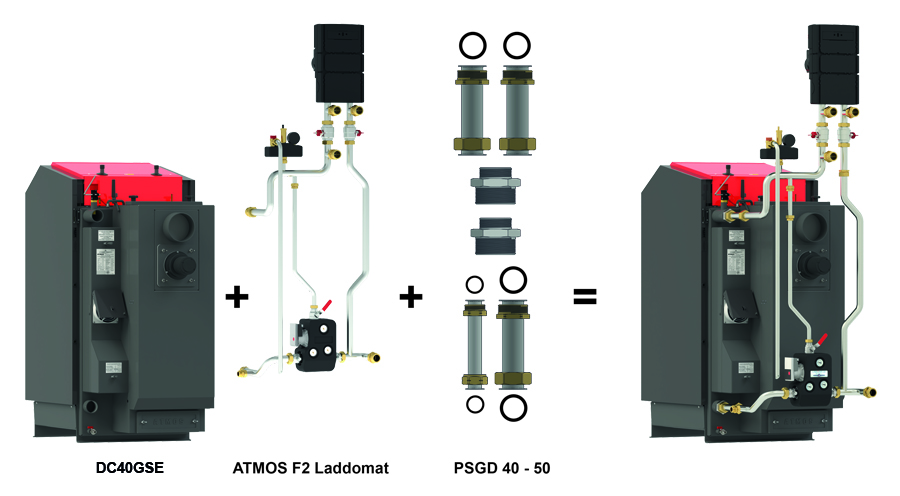

Zur Erweiterung Anschluss ATMOS F6 Laddomat (15 – 40 kW) – zur Verwendung von Kessel DC40GSE. Das Set besteht aus vier Verbindungsrohren mit Überwurfmuttern, Flachdichtungen und reduzierte Nippel.
(Bestellcode: P0654)

Set besteht aus
	der Durchmesser des Verschraubungen	Rohrdurchmesser / Dicke der Dichtung	Stückzahl in einem Satz
Verbindungsrohr (mit dem messing verschraubung)	1“	22 mm	1
Verbindungsrohr (mit dem messing verschraubung)	6/4“	35 mm	3
Flachdichtung	1“	3 mm	3
Flachdichtung	6/4“	3 mm	5
Reduzierte Nippel	2″ – 6/4“		2

Set Abbiegungsrohre OSD 15 – 40 – 6/4“

Es dient zum Einbau der Pumpengruppe (mit einem Abstand von 125 mm) in horizontaler Lage für die Heizräume mit niedriger Decke.
(Bestellcode: P0651)

Set besteht aus
	der Durchmesser des Verschraubungen	Rohrdurchmesser / Dicke der Dichtung	Stückzahl in einem Satz
Bogen klein	6/4“	35 mm	1
Bogen gross	6/4“	35 mm	1
Messingnippel	6/4“		2
Flachdichtung	6/4“	3 mm	8

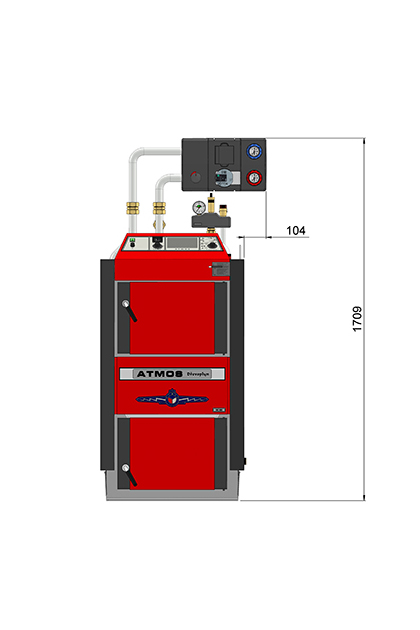

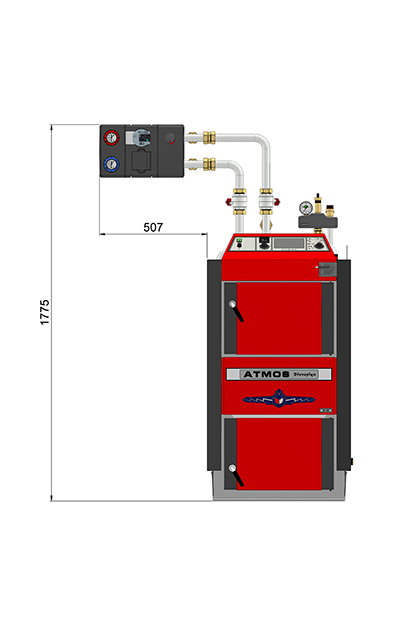

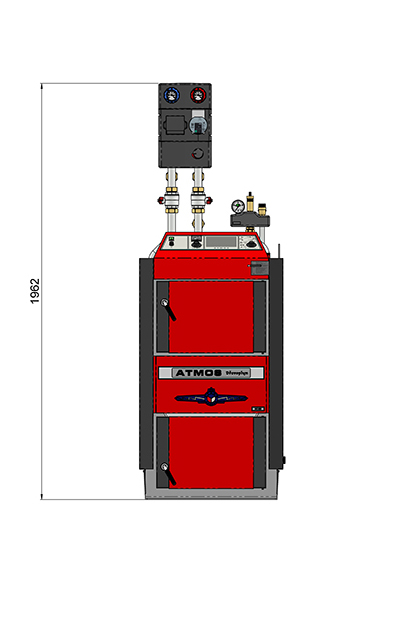

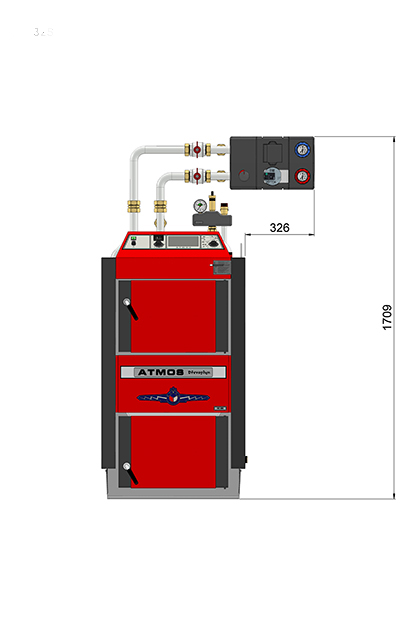

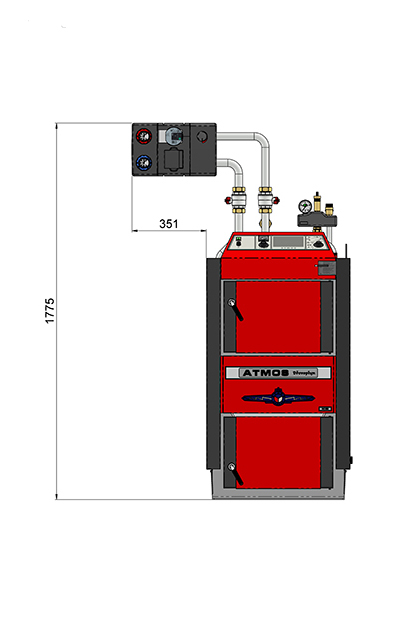

: Grundabmessung Dimension

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: Grundabmessung mit Dreifachverteiler

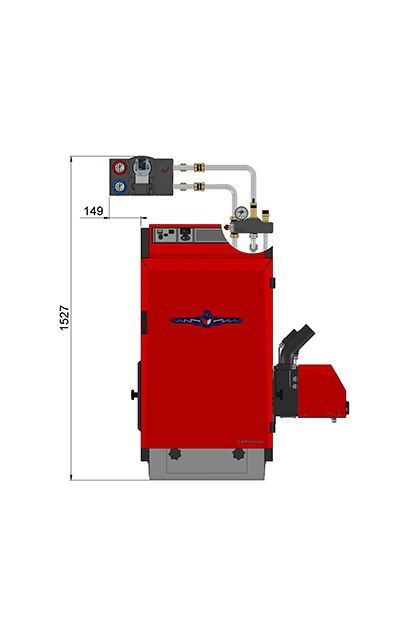

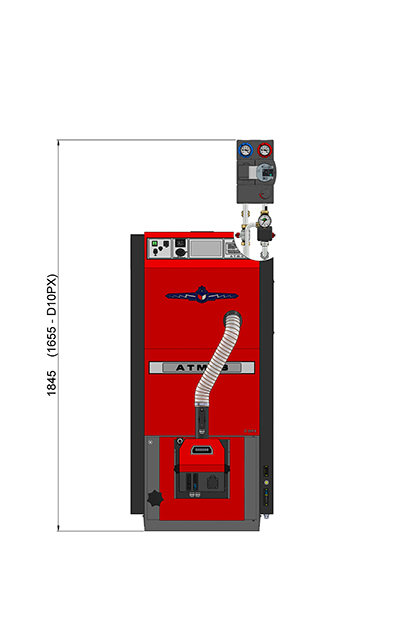

: Grundabmessung Dimension – Seitenansicht

: Grundabmessung mit Zweifachverteiler

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

Abmessungen der Anschlussvarianten F5 – F13 (mm)
Kesseltyp	DC18S, C18S, AC25S	DC22S, DC25S, DC30SX	C15S, AC16S	DC32S, DC40SX, DC25GS, DC32GS	DC18GD	DC25GD, DC30GD	DC15GS	DC20GS	C25ST	C32ST	C40S	DC40GS	DC40GD	DC18SP	DC25SP, DC30SPX	DC32SP	DC40SPT
Anschlusstyp	F1 / F3	F1 / F3	F1 / F3	F2 / F4	F2 / F4	F2 / F4	F2 / F4	F2 / F4	F2/F4+PSC 25-35	F2/F4+PSC 25-35	F2/F4+PSC 40-50	F2/F4+PSC 40-50	F2/F4+PSGD 40-50	F12	F12	F12	F12
A	1890	1890	1890	1962	1962	1962	1962	1962	2135	2135	2135	2058	2058	2390	2390	2464	2464
A1	1635	1635	1635	1709	1709	1709	1709	1709	1880	1880	1880	1805	1805	2135	2135	2209	2209
A2	2063	2063	2063	2138	2138	2138	2138	2138	2308	2308	2308	2234	2234	2563	2563	2637	2637
A3	1910	1910	1910	1985	1985	1985	1985	1985	2155	2155	2155	2081	2081	2410	2410	2484	2484
A4	1663	1663	1663	1737	1737	1737	1737	1737	1907	1907	1907	1833	1833	2162	2162	2237	2237
B	1294	1294	1254	1252	1252	1252	1252	1252	1294	1294	1294	1252	1252	1278	1278	1252	1252
B1	958	958	919	1005	1005	1005	1005	1005	959	959	959	1005	1005	943	943	1005	1005
B2	1467	1467	1427	1425	1425	1425	1425	1425	1467	1467	1467	1425	1425	1451	1451	1425	1425
B3	1131	1131	1132	1178	1178	1178	1178	1178	1132	1132	1132	1178	1178	1116	1116	1178	1178
B4	904	904	864	863	863	863	863	863	904	904	904	863	863	889	889	863	863
C	621	621	661	574	574	574	574	574	621	621	621	574	574	636	636	574	574
C1	286	286	326	327	327	327	327	327	286	286	286	327	327	301	301	327	327
C2	794	794	832	747	747	747	747	747	794	794	794	747	747	809	809	747	747
C3	457	457	499	500	500	500	500	500	459	459	459	500	500	474	474	500	500
C4	231	231	271	185	185	185	185	185	231	231	231	185	185	247	247	185	185
D	1030	1230	930	1230	1030	1230	940	1030	1030	1130	1230	1230	1380	1030	1230	1230	1430
D1	273	273	273	273	213	213	273	273	273	273	273	273	262	273	273	273	273

Set Abbiegungsrohre OSP 10 – 25 – 1″

Es dient zum Einbau der Pumpengruppe (mit einem Abstand von 90 mm) in horizontaler Lage für die Heizräume mit niedriger Decke.
(Bestellcode: P0652)

Set besteht aus
	der Durchmesser des Verschraubungen	Rohrdurchmesser / Dicke der Dichtung	Stückzahl in einem Satz
Bogen klein	1“	22 mm	1
Bogen gross	1“	22 mm	1
Messingnippel	1“		2
Flachdichtung	1“	3 mm	8

mit Kessel DxxP Compact (P14 Compact, P21 Compact, P25 Compact)

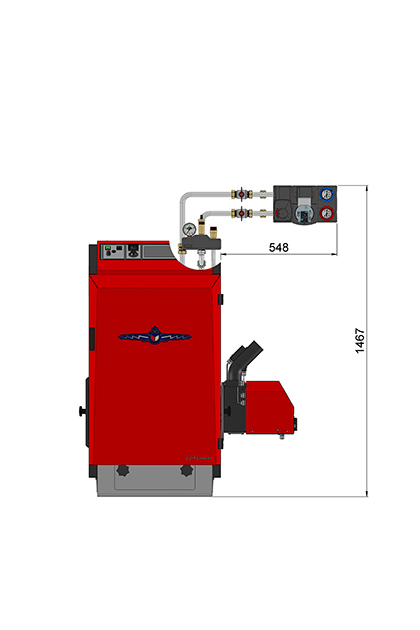

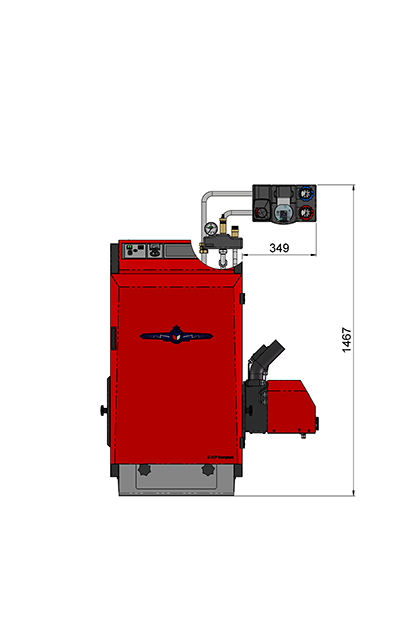

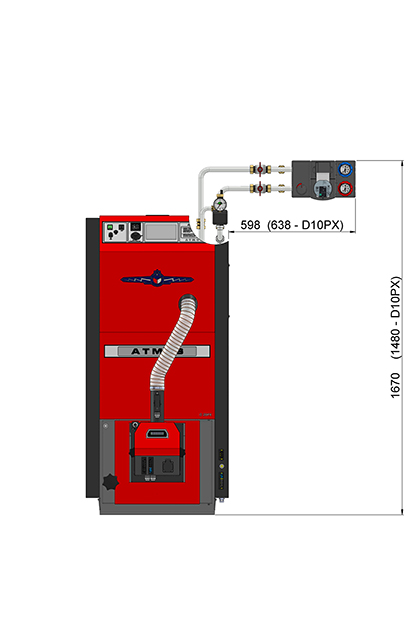

: Linksausführung mit Anschlussmöglichkeit eines Pufferspeichers

: Linksausführung ohne Anschlussmöglichkeit eines Pufferspeichers

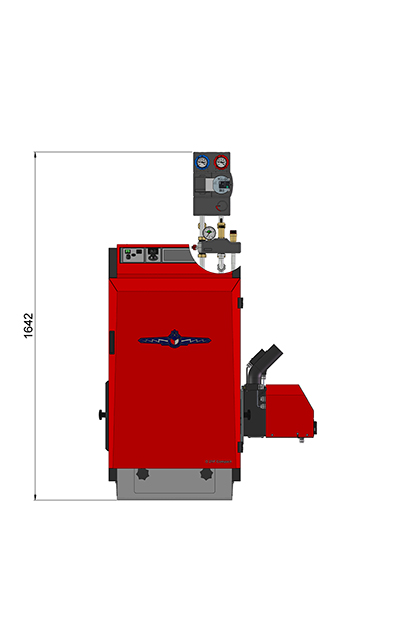

: Kessel Pxx Compact

: Rechtsausführung ohne Anschlussmöglichkeit eines Pufferspeichers

: Rechtsausführung mit Anschlussmöglichkeit eines Pufferspeichers

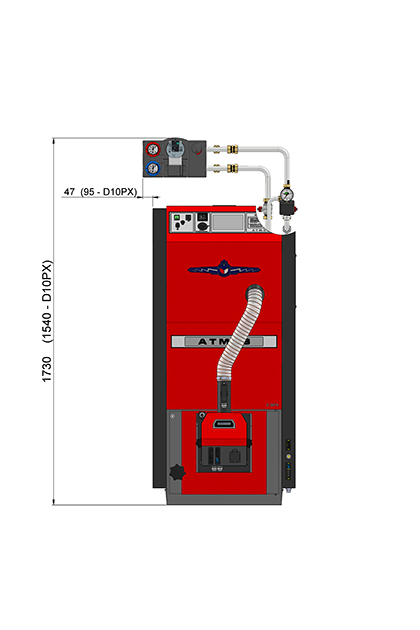

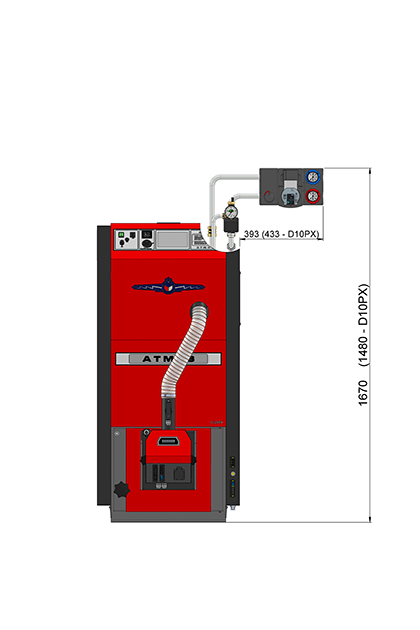

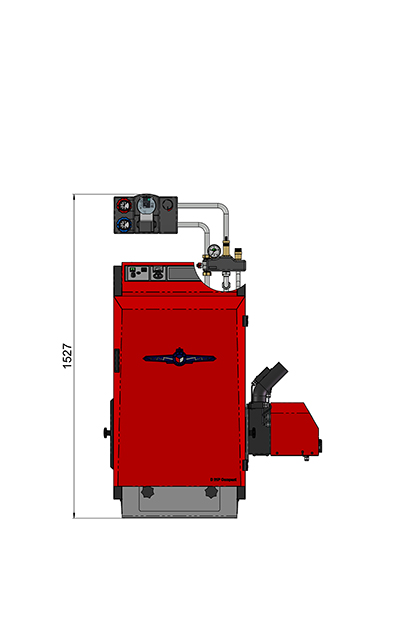

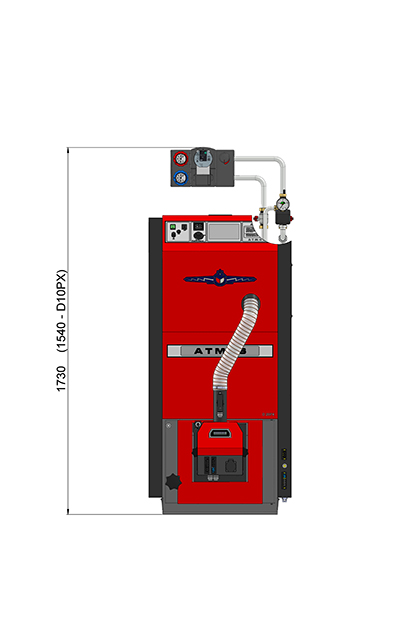

mit Anschlussset ATMOS F17 (PX10) – F18 (PX15, PX20, PX25)

: Linksausführung mit Anschlussmöglichkeit eines Pufferspeichers

: Linksausführung ohne Anschlussmöglichkeit eines Pufferspeichers

: Anschlussset ATMOS F17 – F18

: Rechtsausführung ohne Anschlussmöglichkeit eines Pufferspeichers

: Rechtsausführung mit Anschlussmöglichkeit eines Pufferspeichers

Zubehör für die Erweiterung der grundlegenden Installationen

Pumpengruppe ATMOS ESBE GRA211 Geregelt – Servoantrieb 120 sec Abstand 125 mm – 1“ ↑↓ 6/4“ Empfohlen für Radiatoren/Fußbodenheizung (BestellCode: P0514)
Pumpengruppe ATMOS ESBE GRA211 Mischen Abstand 125 mm – 1“ ↑↓ 6/4“ Empfohlen für Radiatoren (BestellCode: P0538)
Pumpengruppe ATMOS ESBE GFA211 Thermostatisch 20 – 55 °C Abstand 125 mm – 1“ ↑↓ 6/4“ Empfohlen für Fußbodenheizung (BestellCode: P0513)
Pumpengruppe ATMOS ESBE GDA211 Durchgang Abstand 125 mm – 1“ ↑↓ 6/4“ Empfohlen für Warmwasserladung (BestellCode: P0512)

Weiche für 3 Pumpengruppen (Dreikreis) ATMOS ESBE GMA431 Abstand 125 mm – 6/4“ ↑↓ 6/4“ (BestellCode: P0516)
Weiche für 2 Pumpengruppen (Zweikreis) ATMOS ESBE GMA421 Abstand 125 mm – 6/4“ ↑↓ 6/4“ (BestellCode: P0515)
Servoantrieb ESBE ARA 651 – 60 s – Dreipunkt (Kesselkreis) (BestellCode: P0517)
Servoantrieb ESBE ARA 661 230 V – 120 s – 6 Nm (BestellCode: P0415)

Zubehör für die Erweiterung der Installationen von DxxP Compact Kesseln

Pumpengruppe ATMOS/ESBE GRA 311 Geregelt – Servoantrieb 120 sec Abstand 90 mm – 1“ ↑↓ 1“ Empfohlen für Radiatoren/Fußbodenheizung (BestellCode: P0505)
Pumpengruppe ATMOS/ESBE GRA 311 Mischen Abstand 90 mm – 1“ ↑↓ 1“ Empfohlen für Radiatoren/Fußbodenheizung (BestellCode: P0533)
Pumpengruppe ATMOS/ESBE GDA 311 Durchgang Abstand 90 mm – 1“ ↑↓ 1“ Empfohlen für Warmwasserladung (BestellCode: P0503)
Pumpengruppe ATMOS/ESBE GFA 311 Thermostatisch 20 – 55 °C Abstand 90 mm – 1“ ↑↓ 1“ Empfohlen für Fußbodenheizung (BestellCode: P0504)

Weiche für 2 Pumpengruppen (Zweikreis) ATMOS/ESBE GMA 321 Abstand 90 mm – 1“ ↑↓ 1“ (BestellCode: P0506)
Weiche für 3 Pumpengruppen (Dreikreis) ATMOS/ESBE GMA 331 Abstand 90 mm 1“ ↑↓ 1“ (BestellCode: P0507)
