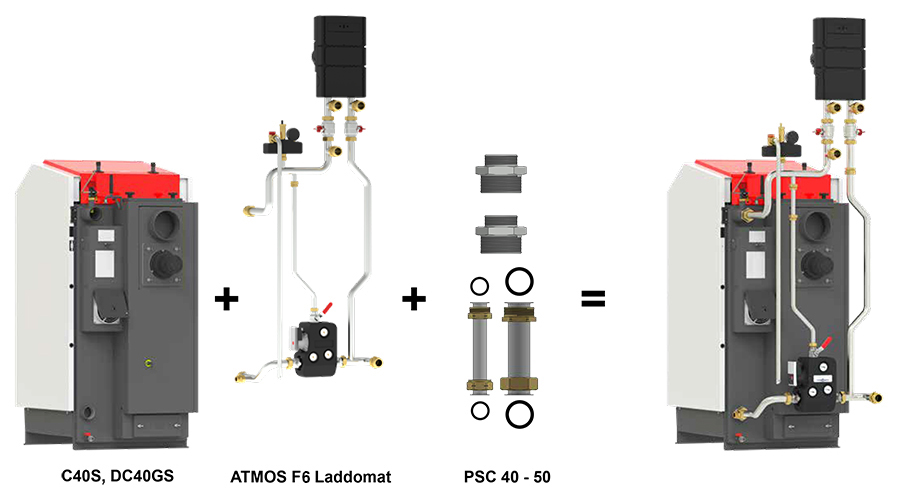

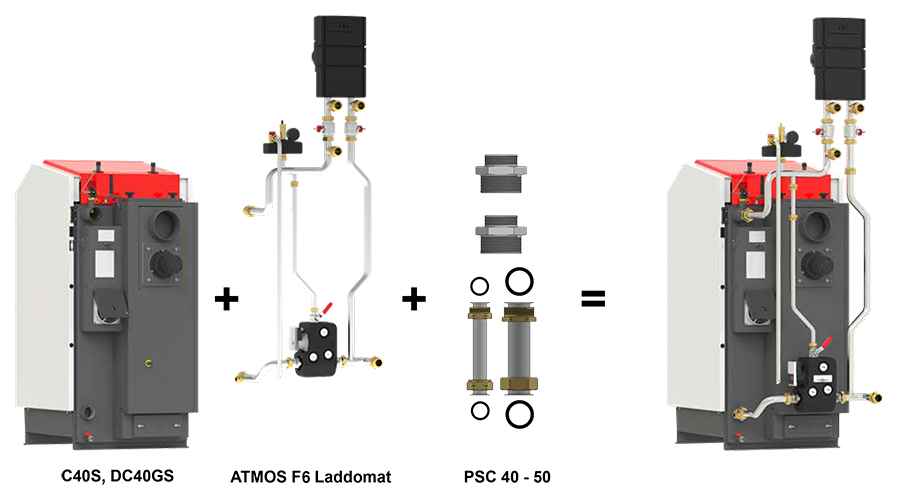

Kit d’extension des tuyaux PSC 40 – 50

Le kit d’extension des tuyaux sert à rallonger la connexion ATMOS F6 Laddomat (15 – 40 kW) afin qu’elle puisse être utilisée pour le chaudière DC40GS. Il se compose de deux tubes avec écrous-raccords, joints plats et pièces insérées réduites.
(code de commande: P0653)

Composition de l’ensemble PSC 40 – 50
	Diamètre du raccord	Diamètre du tuyau/ résistance du joint	Nombre de pièces dans un ensemble
Tuyau de raccordement (avec raccords en laiton)	1“	22 mm	1
Tuyau de raccordement (avec raccords en laiton)	6/4“	35 mm	1
Joint plat	1“	3 mm	3
Joint plat	6/4“	3 mm	3
Mamelon réduit	2″ – 6/4“		2

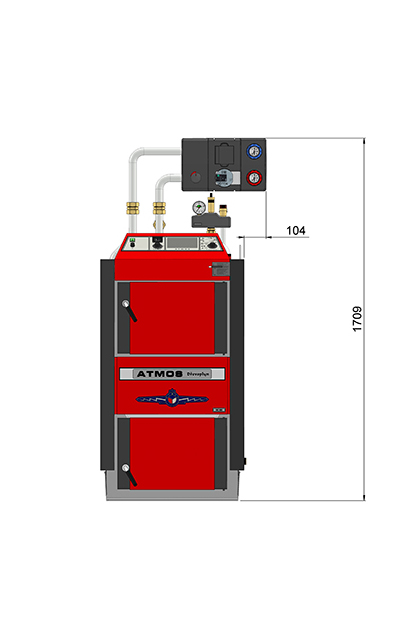

Jeu de branchements OSD 15 – 40 – 6/4″

Il permet d’installer le groupe pompe (avec un entraxe de 125 mm) en position horizontale pour les chaufferies à plafond bas.
(code de commande: P0651)

Composition de l’ensemble OSD 15 – 40
	Diamètre du raccord	Diamètre du tuyau/résistance du joint	nombre de pièces dans le jeu
Petit coude	6/4“	35 mm	1
Gros coude	6/4“	35 mm	1
Pièce insérée	6/4“		2
Joint plat	6/4“	3 mm	8

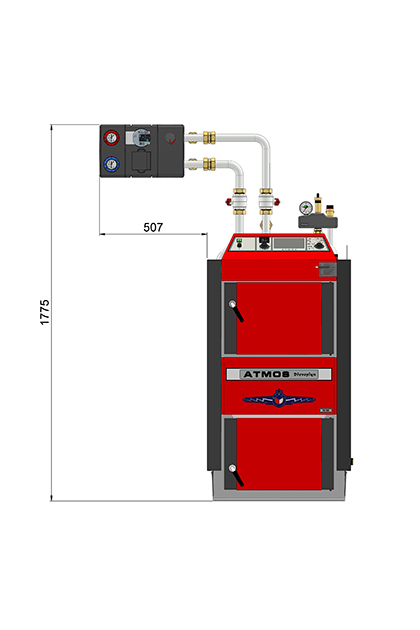

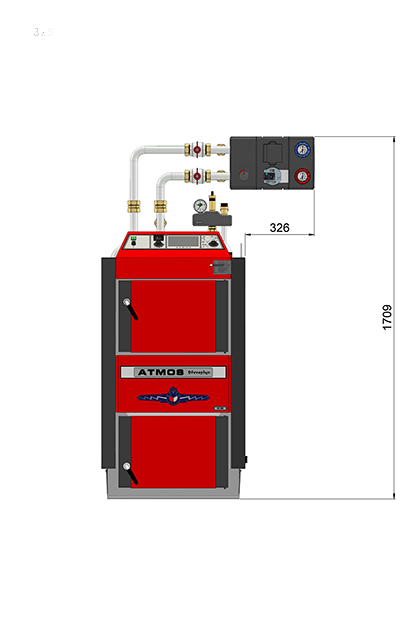

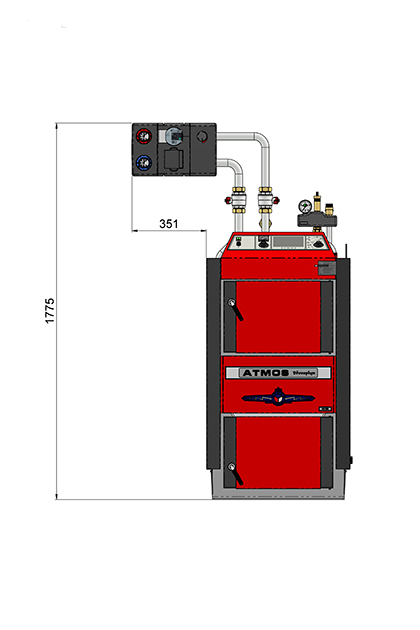

avec raccordement ATMOS F6 Laddomat / F8 ESBE
pour les chaudières:
(DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD)

avec raccordement ATMOS F5 Laddomat / F7 ESBE
pour les chaudières:
(DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)

Accessoires pour étendre les raccordements de base des chaudières

Groupe hydraulique ATMOS ESBE GRA211 Mixte avec servomoteur 120 s Écartement 125 mm – 1“ ↑↓ 6/4“ Idéal pour les radiateurs / revêtements de sol (code de commande: P0514)
Groupe hydraulique ATMOS ESBE GRA211 Mixte sans servomoteur Écartement 125 mm – 1“ ↑↓ 6/4“ Idéal pour les radiateurs (code de commande: P0538)
Groupe hydraulique ATMOS ESBE GFA211 Thermostatique 20 – 55 °C Écartement 125 mm – 1“ ↑↓ 6/4“ Idéal pour les revêtements de sol (code de commande: P0513)
Groupe hydraulique ATMOS ESBE GDA211 Directe Écartement 125 mm – 1“ ↑↓ 6/4“ Idéal pour le chauffage ECS (code de commande: P0512)
Collecteur pour trois groupes hydraulique (trois circuits) ATMOS ESBE GMA431 Écartement 125 mm – 6/4“ ↑↓ 6/4“ (code de commande: P0516)
Collecteur pour deux groupes hydraulique (deux circuits) ATMOS ESBE GMA421 Écartement 125 mm – 6/4“ ↑↓ 6/4“ (code de commande: P0515)
Servomoteur ESBE ARA 651 – 60 s – trois points (circuit chaudière) (code de commande: P0517)
Servo variateur ESBE ARA 661 – 120 s – trois points (circuit système) (code de commande: P0415)

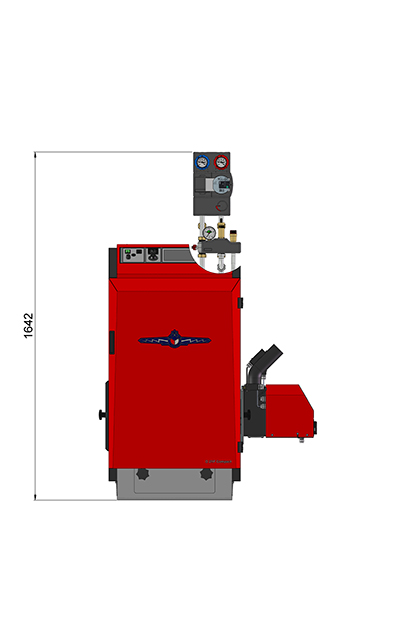

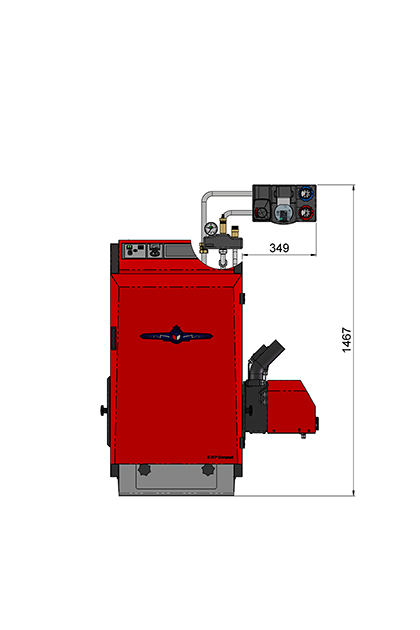

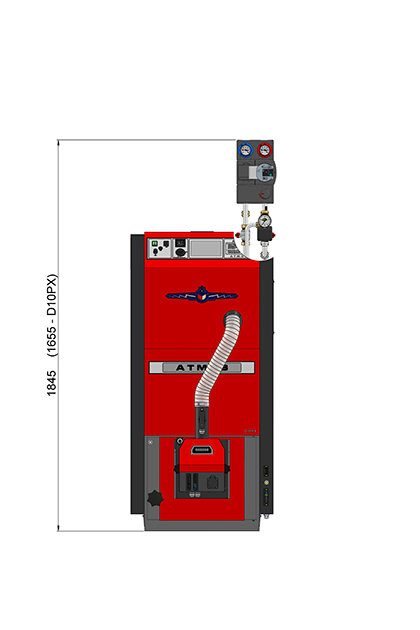

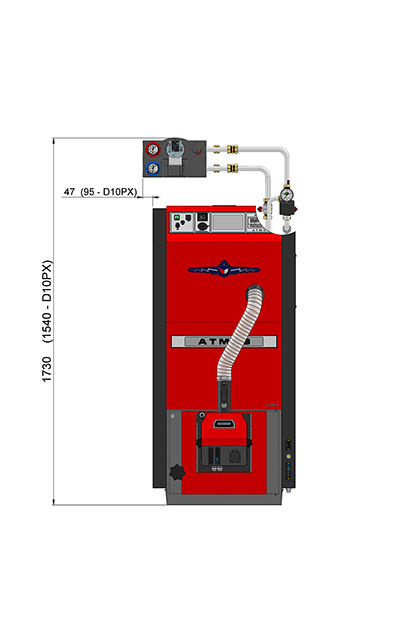

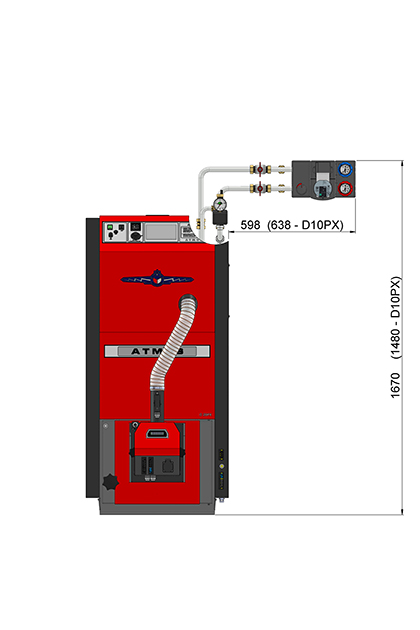

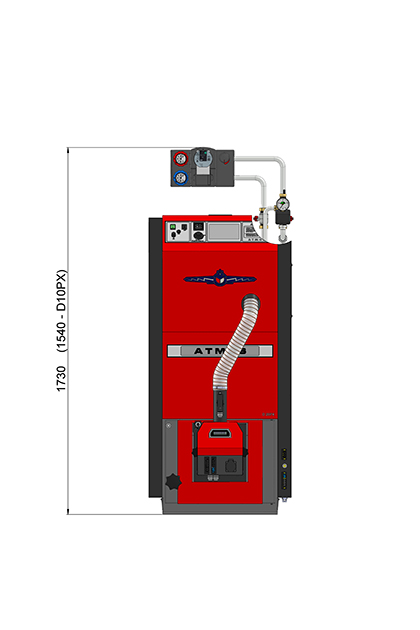

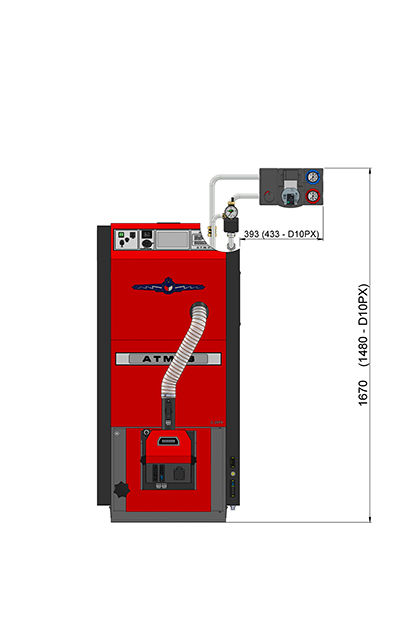

Accessoires d’extension Raccordement des chaudières DxxP Compact, F17 / F18 ESBE-PX

Groupe hydraulique ATMOS/ESBE GRA 311 Mixte avec servomoteur 120 s Écartement 90 mm – 1“ ↑↓ 1“ Idéal pour les radiateurs / revêtements de sol (code de commande: P0505)
Groupe hydraulique ATMOS/ESBE GRA 311 Mixte sans servomoteur Écartement 90 mm – 1“ ↑↓ 1“ Idéal pour les radiateurs / revêtements de sol (code de commande: P0533)
Groupe hydraulique ATMOS/ESBE GDA 311 Directe Écartement 90 mm  – 1“ ↑↓ 1“ Idéal pour le chauffage ECS (code de commande: P0503)
Groupe hydraulique ATMOS/ESBE GFA 311 Thermostatique 20 – 55 °C Écartement 90 mm – 1“ ↑↓ 1“ Idéal pour les revêtements de sol (code de commande: P0504)
Collecteur pour deux groupes hydraulique (deux circuits) ATMOS/ESBE GMA 321  Écartement 90 mm – 1“ ↑↓ 1“ (code de commande: P0506)
Collecteur pour trois groupes hydraulique (trois circuits) ATMOS/ESBE GMA 331   Écartement 90 mm 1“ ↑↓ 1“ (code de commande: P0507)
Servomoteur ESBE ARA 661 230 V – 120 s – 6 Nm (code de commande: P0415)
