Chaudière à gazéification avec modification pour brûleur à pellets

Les chaudières à gazéification ATMOS avec réglage pour un brûleur sont une solution moderne, lorsque nous intégrons dans la porte supérieure d’une chaudière à gazéification standard un brûleur à granulés de bois ATMOS A25/A45.
De cette façon, nous créerons une chaudière à granulés directement sur mesure avec allumage automatique du combustible.

  • Rendement de la chaudière par type 90,1 - 92,4 %

Les chaudières à gazéification ATMOS avec réglage pour un brûleur sont une solution moderne, lorsque nous intégrons dans la porte supérieure d’une chaudière à gazéification standard un brûleur à granulés de bois ATMOS A25/A45.
De cette façon, nous créerons une chaudière à granulés directement sur mesure avec allumage automatique du combustible.

Avantages d’intégrer un brûleur dans une chaudière standard

  • Une solution simple et abordable
  • La possibilité de chauffer confortablement avec des granulés de bois sans les ajouter manuellement
  • Grand réservoir à granulés de bois de 240 – 1000 l / réservoir textile, partie de la chaufferie comme réservoir = ravitaillement 1 fois tous les 7 et 15 jours / 1 fois par an
  • Enlèvement des cendres pratique et sans poussière avec ventilateur d’extraction une fois tous les 7 à 30 jours
  • Allumage automatique des granulés de bois avec une spirale d’allumage au brûleur déjà dans l’équipement de base
  • Rendement élevé de 89 à 92 % selon le type de combustible et de chaudière et la puissance réglée = grandes économies sur les coûts de chauffage
  • Combustion écologique – chaudières selon la norme ČSN EN 303-5 classe 5, EKODESIGN 2015/1189
  • Arrêt automatique de la chaudière après épuisement du combustible

Les chaudières avec modification sont équipées en usine de tous les accessoires nécessaires pour un contrôle facile de la chaudière (brûleur) en fonction des besoins du client et de deux températures (capteurs) sur le réservoir tampon TV et TS.

(A partir du numéro de série de la chaudière 327 700, les chaudières sont équipées de: 2x modules AD03, interrupteur à bascule, capteur de température de la chaudière TK (KTF 20), capteurs TV et TS (2x KTF20 – 5 m), thermostat pour la pompe 70 °C, sortie pour la pompe du circuit de chaudière.)

Le brûleur à granulés de bois ATMOS A25 peut être utilisé pour toutes les chaudières à gazéification jusqu’à 40 kW (sauf DC50S – 45 kW avec brûleur ATMOS A45), équipées d’un ventilateur d’extraction (sauf modèles DCxxGD, DCxxGS, DCxxGSX).

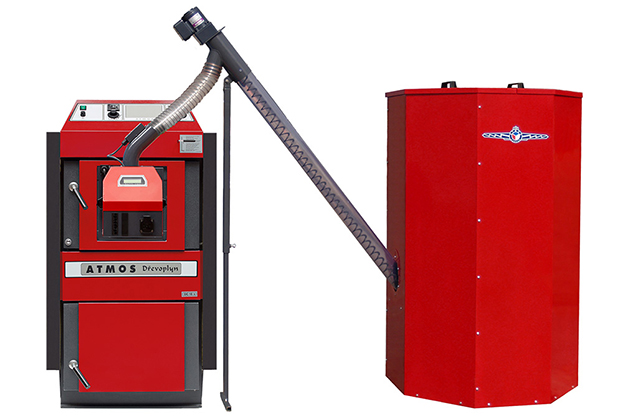

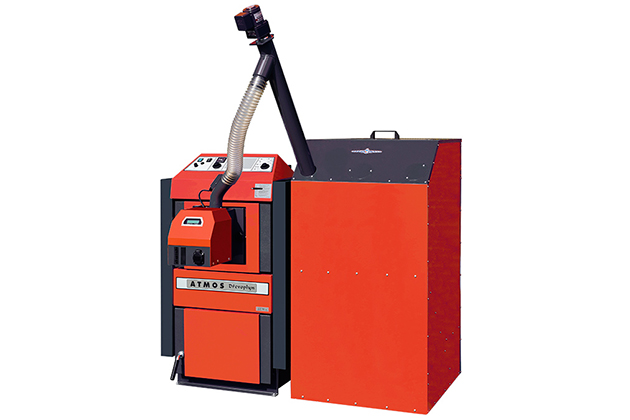

On choisit le réservoir à granulés de bois et le type de convoyeur en fonction de la taille de la chaufferie et des déperditions thermiques du bâtiment.

Les modèles suivants sont produits en standard dans cette variante:

Nom chaudière Puissance sur combustible d’origine – BOIS (kW) Puissance – PELLETS (kW)
DC18S avec modification pour brûleur 20 6 – 20
DC22S avec modification pour brûleur 22 7 – 24
DC25S avec modification pour brûleur 27 7 – 24
DC30SX avec modification pour brûleur 30 7 – 24
DC32S avec modification pour brûleur 35 7 – 24
DC50S avec modification pour brûleur* 49,9 13,5 – 45

*le brûleur ATMOS A45 est destiné à ce modèle

Nom chaudière Puissance sur combustible d’origine – CHARBON (kW) Puissance – PELLETS (kW)
C15S avec modification pour brûleur 16 3 – 12
C18S avec modification pour brûleur 20 6 – 20
C25ST avec modification pour brûleur 25 7 – 24
C32ST avec modification pour brûleur 32 7 – 24
AC25S avec modification pour brûleur 26 6 – 20

Les chaudières sont construites de manière à ce que le corps des chaudières soit constitué d’un joint soudé à partir de tôles d’acier de haute qualité d’une épaisseur de 3 à 8 mm, qui se compose:

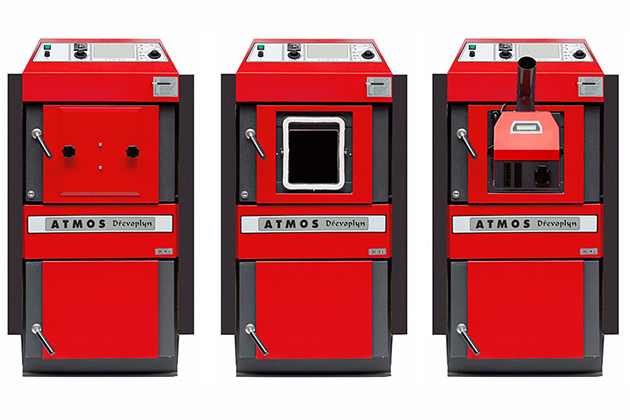

  • De la chambre supérieure (6 mm) équipée d’une porte avec un trou pour l’installation d’un brûleur à granulés de bois.
  • Du compartiment inférieur équipé d’une buse de gazéification ou d’une grille rotative en fonte pour faciliter le décendrage. Les raccords en céramique favorisent la combustion idéale de toutes les substances combustibles avec un rendement élevé lors d’une combustion respectueuse de l’environnement et servent également de cendrier.



Détails techniques

Caractéristiques techniques Type de chaudière avec modification
  DC18S DC22S DC25S DC30SX DC32S DC50S C15S C18S C25ST C32ST AC25S
Puissance de la chaudière à pellets de bois kW 6 – 20 7 – 24 7 – 24 7 – 24 7 – 24 13,5 – 45 3 – 12 6 – 20 7 – 24 7 – 24 4 – 20
Puissance de la chaudière sur le combustible d’origine kW 20 22 27 30 35 49 16 20 25 32 25
Tirage de la cheminée prescrit Pa/mbar 18/0,18 23/0,23 23/0,23 24/0,24 25/0,25 25/0,25 16/0,16 20/0,20 23/0,23 25/0,25 20/0,20
Poids de la chaudière kg 283 324 326 335 345 433 276 298 379 415 297
Volume d´eau dans la chaudière l 45 58 58 58 80 89 37 45 68 74 45
Volume du puits à combustible dm3 (l) 60 95 95 95 135 180 45 60 90 110 60
Tension de raccordement V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Longueur de bois prescrite mm 330 530 530 530 530 730 250 330 330 430 330
Carburant d’origine bois bois bois bois bois bois charbon (bois) charbon (bois) charbon (bois) charbon (bois) charbon (bois)
Combustible prescrit (de référence) pellets de qualité, d’un diamètre de 6 à 8 mm, d’une longueur de 10 à 40 mm et d’un pouvoir calorifique de 15 à 18 MJ.kg-1
Rendement de la chaudière % 91,5 91,2 91,2 91,2 91,8 90,4 90,1 91,5 91,1 92,4 91,5
Classe de la chaudière 5 5 5 5 5 5 5 5 5 5 5
Classe d‘efficacité énergétique A+ A+ A+ A+ A+ A+ A+ A+ A+ A+ A+
EKODESIGN Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui
Brûleur A25 A25 A25 A25 A25 A45 A25 A25 A25 A25 A25
Température minimale prescrite pour l´eau de retour en exploitation: 65 °C
Température d´exploitation prescrite pour la chaudière: 80 – 90 °C







Installation

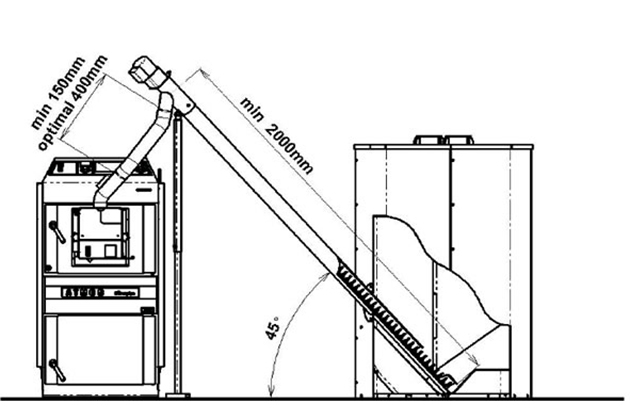

Lors de l’installation du brûleur dans la porte supérieure de la chaudière à gazéification, il est nécessaire d’utiliser un convoyeur d’une longueur minimale de 2 mètres, de sorte que la longueur du tuyau entre le convoyeur et le brûleur soit d’au moins 20 cm pour des raisons de sécurité.
Cependant, la longueur optimale du tuyau est d’environ 40 cm, de sorte qu’il est possible d’ouvrir facilement la porte avec le brûleur à granulés de bois lors du nettoyage de la chambre de combustion.

Raccordement recommandé

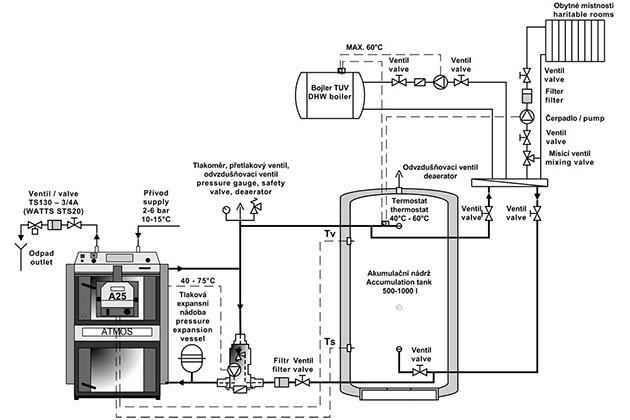

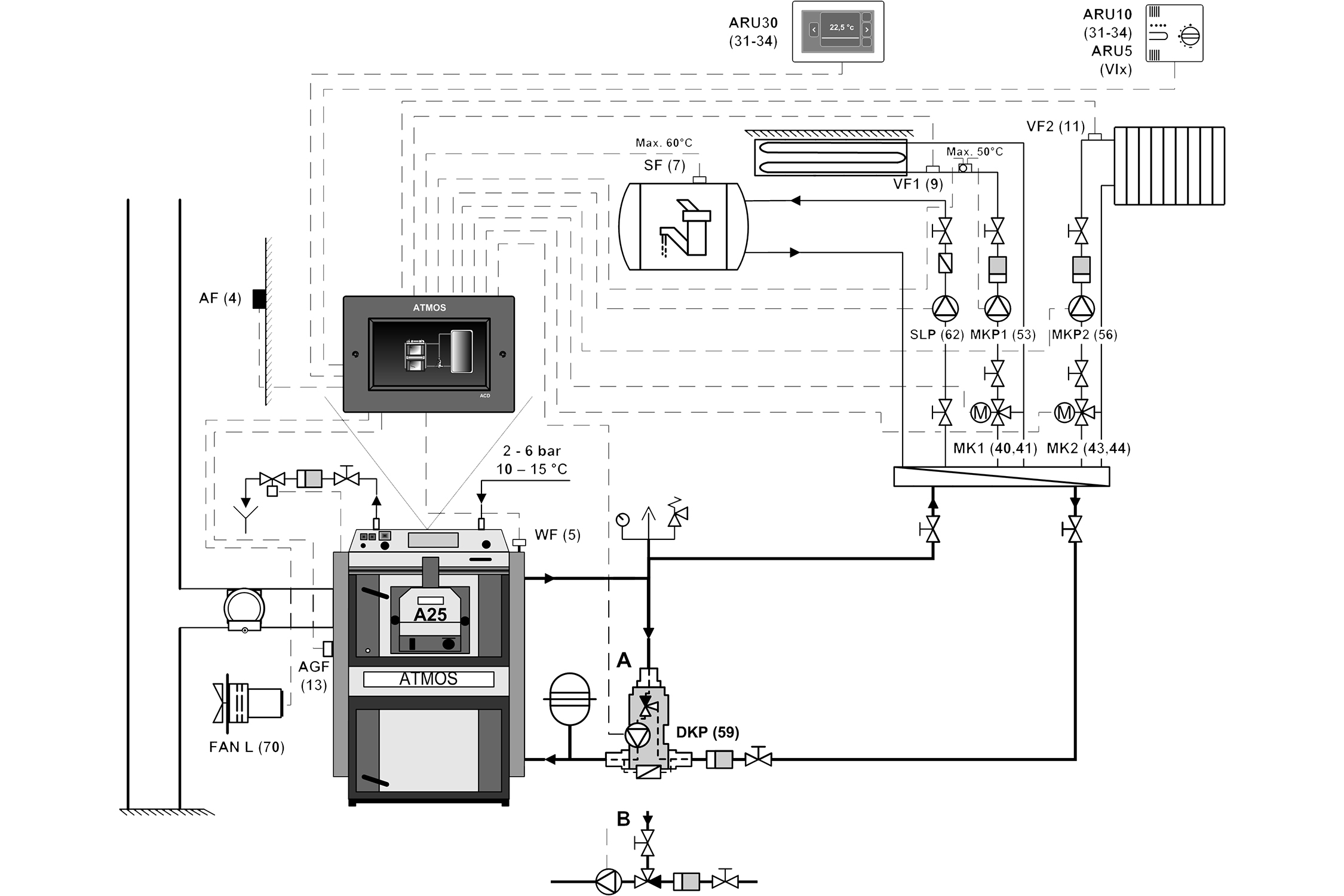

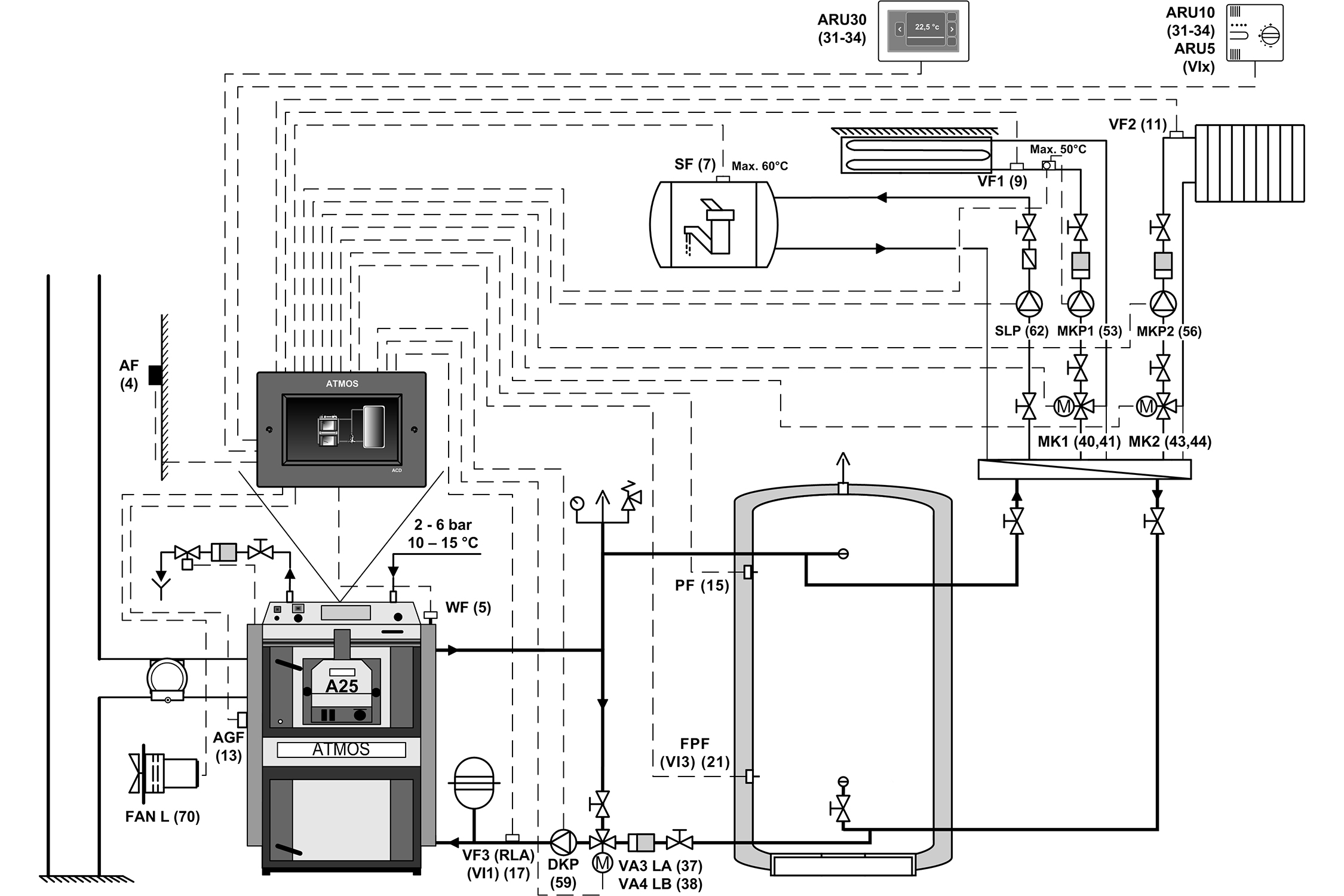

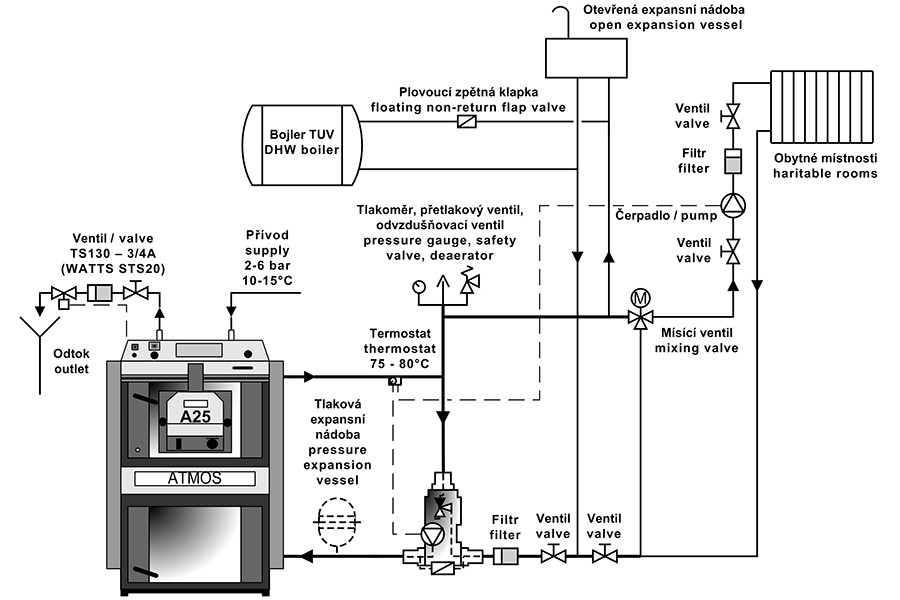

Le raccordement recommandé de la chaudière est le raccordement avec un Laddomat 22 ou une vanne de thermorégulation et un réservoir tampon d’un volume de 500 ou 1000 l pour obtenir une faible consommation de combustible et une longue durée de vie du brûleur et de la chaudière. Pour des économies de combustible supplémentaires (jusqu’à 20 %) et une fonction de charge correcte du réservoir tampon, utilisez la régulation spécialement développée ATMOS ACD 03 ou les capteurs TV et TS, qui sont destinés aux fonctions spéciales du brûleur ATMOS A25 et sont situés sur le réservoir tampon (d’accumulation). L’unité de commande surveille le chauffage du réservoir tampon (d’accumulation) de manière entièrement automatique et garantit qu’il y a toujours assez d’énergie pour le système de chauffage. Cette méthode de raccordement vous permettra d’économiser du combustible, de l’électricité et d’augmenter la durée de vie du brûleur à granulés de bois.

A partir du 1er  mars 2017, les chaudières avec modifications pour le brûleur sont équipées en usine de deux modules AD03, d’un interrupteur à bascule, d’un capteur de température de la chaudière TK (KTF 20), d’un thermostat pour la pompe 70 °C et d’une sortie avec un connecteur de pompe du circuit de la chaudière.
Le capteur TK inséré dans le puisard de la chaudière (de l’usine), capteurs TV et TS (accessoires de la chaudière à partir du 1. 3. 2019) dans les puisards sur le réservoir d’accumulation, tout est connecté ensemble directement au connecteur du brûleur. Les modules (2x AD03) sont insérés sous le capot de la chaudière et raccordés au bornier de la chaudière. Les deux modules AD03 contrôlent le ventilateur d’extraction de la chaudière et la pompe du circuit de la chaudière.
Les versions des chaudières 2016 contiennent un seul module AD02 pour le contrôle du ventilateur d’extraction.

Les chaudières à gazéification ATMOS avec modification pour brûleur à granulés de bois A25 / A45 peuvent être commandées directement à l’usine en version gauche ou droite. Le réglage n’est possible que pour les chaudières équipées d’un ventilateur d’extraction jusqu’à 40/50 kW (sauf types DCxxGS, DCxxGD). Si vous souhaitez intégrer le brûleur dans la chaudière ATMOS déjà installée, il est possible de commander un kit spécial pour sa reconstruction. Le kit se compose d’une porte complète modifiée, d’un câblage spécial et d’accessoires de 23 articles.

Les chaudières avec modification MODEL sont équipées à partir de 2017 (à partir du numéro de production de la chaudière 327 700) par: 2x modules AD03 pour le contrôle du ventilateur d’extraction de la chaudière et de la pompe dans le circuit de la chaudière, interrupteur à bascule, capteur de température de la chaudière TK (KTF 20), capteurs TV et TS (2x KTF20 – 5 m) pour le contrôle de fonctionnement selon deux températures sur le réservoir tampon (d’accumulation, thermostat pour la pompe 70 °C, sortie pour la pompe dans le circuit de la chaudière.

Set pour encastrer le brûleur à granulés de bois dans la porte supérieure

  • avec ouverture droite- du brûleur A25 – code: S0532 – ancienne conception avec AD02
  • avec ouverture gauche – du brûleur A25 – code: S0533 – ancienne conception avec AD02

  • avec ouverture droite- du brûleur A25 – code: S1222 – modèle 2017 – 2020
  • avec ouverture gauche – du brûleur A25 – code: S1223 – modèle 2017 – 2020
  • avec ouverture droite – du brûleur A45 – code: S0624 – ancienne conception avec AD02
  • avec ouverture gauche – du brûleur A45 – code: S0625 – ancienne conception avec AD02

  • avec ouverture droite – du brûleur A45 – code: S1224 – modèle 2017 – 2020
  • avec ouverture gauche – du brûleur A45 – code: S1225 – modèle 2017 – 2020





Brûleurs

Combustible requis: pellets en bois de qualité (blancs), diamètre de 6 à 8 mm, longueur de 10 à 40 mm capacité thermique de 15 – 18 MJ.kg-1

Ecran du brûleur: permet d’afficher le statut du brûleur et de le paramétrer

Commande du brûleur: au moyen du réglage électronique AC07X qui commande la marche du convoyeur externe, de deux spirales d’allumage et d’un ventilateur en fonction des besoins de la chaudière et du système de chauffe. Le système électronique est protégé par le thermostat de sécurité de la chaudière, par le thermostat de sécurité à l’amenée des pellets au brûleur, par le compte-tours du ventilateur et par la photocellule pour la détection de la flamme. La marche du brûleur est signalée à l’afficheur du réglage électronique.

Allumage du carburant : automatique à l’aide de deux spirales d’allumage électriques.

Fonctions du brûleur:
Possibilité d’utiliser deux sorties R et R2 pour des différentes applications.
Possibilité de considérer quatre différents capteurs TS, TV, TK et TSV
TK – capteur de bas de ballon tampon
TSV – capteur de haut de ballon tampon
TS – capteur chaudière ou capteur de milieu de ballon tampon
TV – capteur de gaz de fumées ou capteur solaire

  • contrôle du ventilateur par la sortie auxiliaire (R)
  • contrôle de la pompe par le sortie auxiliaire (R2)
  • le brûleur est contrôlé en fonction de deux températures (capteurs) sur le ballon tampon
  • contrôle du système solaire directement par le brûleur
  • démarrage automatique du brûleur après la combustion de la charge de bois pour les chaudières DCxxSP(X)

Brûleur à pellets ATMOS A25
Dosage du combustible: les convoyeurs à vis spéciaux DA1500 – 4000

Brûleur à pellets ATMOS A45
Dosage du combustible: des convoyeurs à vis spéciaux de type DRA
