Avantages des chaudieres a gazéification de bois ATMOS
- Possibilité de bruler de gros morceaux de bois
- Grande chambre de chargement – chargement espacé dans le temps
- Échangeur tubulaire
- Haut rendement supérieur à 90 % – l’air primaire et secondaire sont préchauffés à haute température
- Combustion écologique – chaudière classe 5 – EN 303-5, ECODESIGN 2015/1189
- Extracteur de fumées – vidage des cendres sans poussière, chaufferie sans fumées
- Boucle de refroidissement contre la surchauffe – pas de risque de détérioration de la chaudiere
- Extracteur s’arrête automatiquement quand il n’y a plus de bois – thermostat de fumée
- Décendrage facilité – grand espace pour les cendres, nettoyage hebdomadaire
- Compacité, poids réduit de la chaudière
- La possibilité de choisir une porte gauche/droite
- Haute qualité
-
-
DCxxGD
-
-

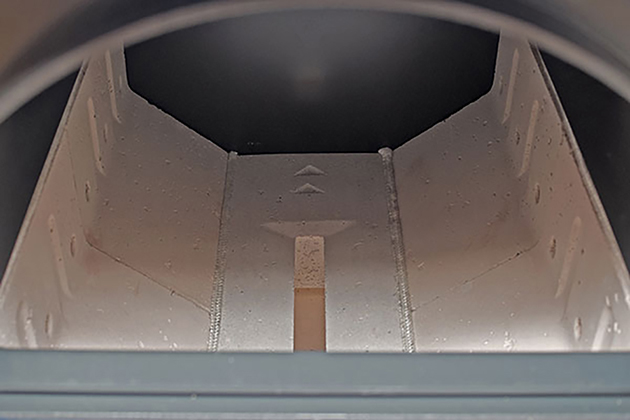

Vue de la chambre de chargement
-
-

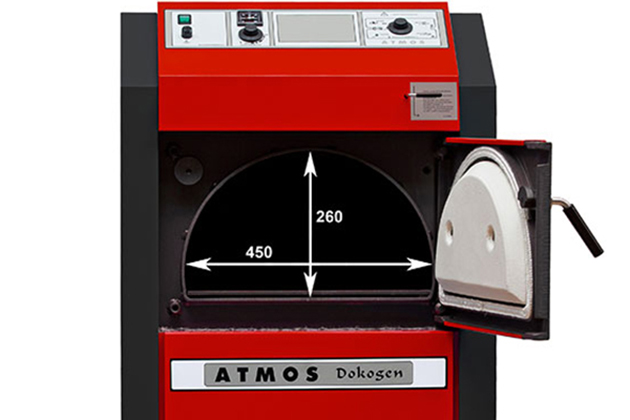

Taille de la chambre de chargement
-
-

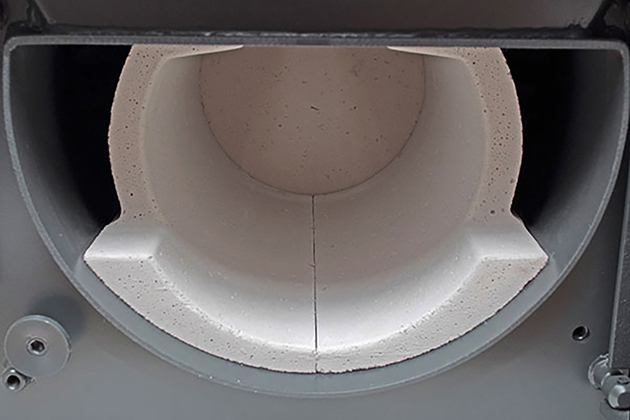

Vue de la chambre de combustion
-
-
Flamme dans la chambre de combustion
-
-

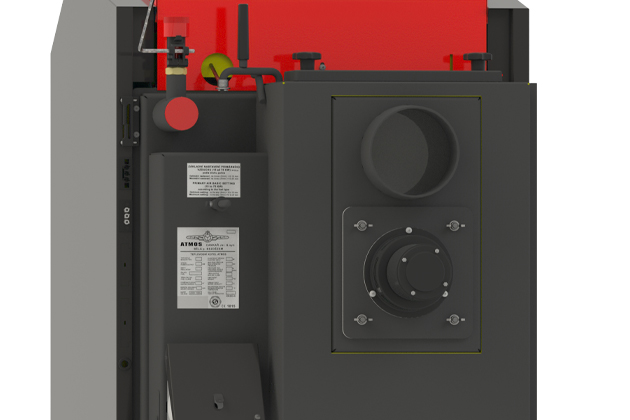

Extracteur de fumée
Installation
Les chaudières ATMOS doivent être installées avec un LADDOMAT 22 ou une vanne thermostatique (ou une vanne trois voies et servomoteur) pour permettre de maintenir un température minimum de retour chaudière à 65 °C. Nous maintenons la température de sortie de la chaudière dans la plage de 80 à 90 °C et réglons la température de l’eau des radiateurs ou du chauffage au sol sur le mitigeur à trois voies selon les besoins (par exemple 30 à 80 °C).
Chaque chaudière possède un serpentin de refroidissement pour éviter les surchauffes. Nous recommandons d’installer une chaudière avec ballons de stockage, ce qui réduira la consommation de combustible et augmentera le confort de chauffage.
LES MODÈLES DES CHAUDIÈRES DCxxGD SONT DESTINÉS UNIQUEMENT AU RACCORDEMENT AVEC DES RÉSERVOIRS D’ACCUMULATION D’UN VOLUME SUFFISANT, AU MOINS 55 L POUR 1 kW DE PUISSANCE DE LA CHAUDIÈRE INSTALLÉE.
-
-
Laddomat 22 et soupape de thermorégulation
-
-
Régulateur de tirage FR 124
-
-
Schéma électrique chaudière avec régulation ACD 03 et ballons de stockage
-
-

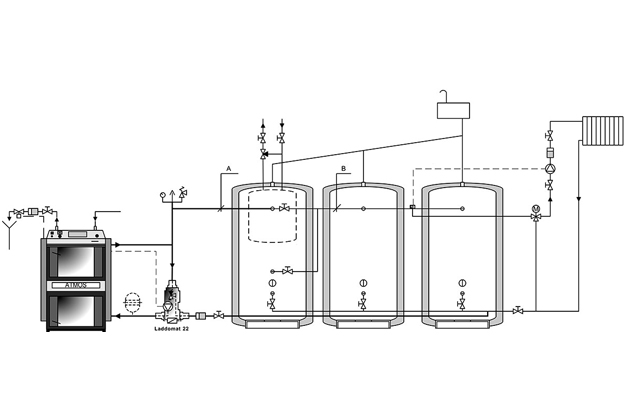

Schéma zapojení kotle s Laddomatem 22 a akumulačními nádržemi
Régulation des chaudieres
Régulation électromécanique – les performances de la chaudière sont régulées par une vanne de régulation d’air contrôlée par un régulateur de tirage, type FR 124, qui ouvre ou ferme automatiquement la vanne d’air en fonction de la température de sortie d’eau réglée (80 – 90 °C). En plus de la régulation de puissance, le régulateur de tirage permet de protéger la chaudière contre la surchauffe. Son avantage est une inondation rapide et une montée en puissance jusqu’à la puissance requise lorsque le registre d’air est complètement ouvert. Les chaudières sont équipées d’un thermostat de contrôle sur le tableau de bord, qui contrôle le ventilateur d’extraction en fonction de la température de sortie d’eau réglée (80 – 85 °C) et d’un thermostat de fumées, qui sert à arrêter la chaudière et à éteindre le ventilateur d’extraction une fois le carburant épuisé. En cas de raccordement d’une chaudière avec des réservoirs de stockage, le thermostat de fumées contrôle également le fonctionnement de la pompe dans le circuit de la chaudière.
L’avantage de la régulation et de la construction des chaudières ATMOS est que les chaudières fonctionnent avec un bon tirage de cheminée jusqu’à 70 % de la puissance nominale même sans ventilateur. (pour les chaudières DCxxGD, nous déconseillons le fonctionnement avec le ventilateur d’extraction éteint).
-
-
Clapet de régulation d’air
-
-
Régulateur de tirage FR 124
Tableau de commande chaudière avec régulation standard
Éléments de commande:
Thermostat de sécurité, thermomètre, interrupteur général, thermostat des résidus de combustion, thermostat de régulation (de la chaudière), tige du clapet de chauffage, Endroit destiné à la régulation électronique du système de chauffage (92 x 138 mm)
La régulation électro-mécanique est la solutions optimale pour un fonctionnement simple de la chaudière (et de son extracteur). Le panneau de contrôle standard se retrouve sur l’ensemble de notre gamme de chaudières.
Régulation équithermique ACD 03
Chaque chaudière peut être équipée ultérieurement d’une commande électronique tactile moderne ATMOS ACD 03 pour contrôler l’ensemble du système de chauffage en fonction de la température extérieure, de la température ambiante et du temps. Cette régulation est capable de contrôler même la chaudière elle-même avec un ventilateur avec de nombreuses autres fonctions.
Tableau de commande chaudière avec régulation équithermique ATMOS ACD 03
Régulation équithermique ACD 04
Les chaudières DC18GD, DC25GD et DC30GD peuvent être commandées en usine avec une commande tactile intégrée ATMOS ACD 04 uniquement en combinaison avec l’Allumage automatique du bois (AIW). Les chaudières sont déjà équipées de tous les capteurs nécessaires. Cette unité est conçue pour un contrôle confortable du système d’eau chaude de l’objet chauffé. Le régulateur contient des fonctions pour le contrôle direct de la chaudière, du circuit de la chaudière, des trois circuits de chauffage, de l’eau chaude sanitaire, du solaire, etc.
Tableau de commande chaudière avec régulation équithermique ATMOS ACD 04

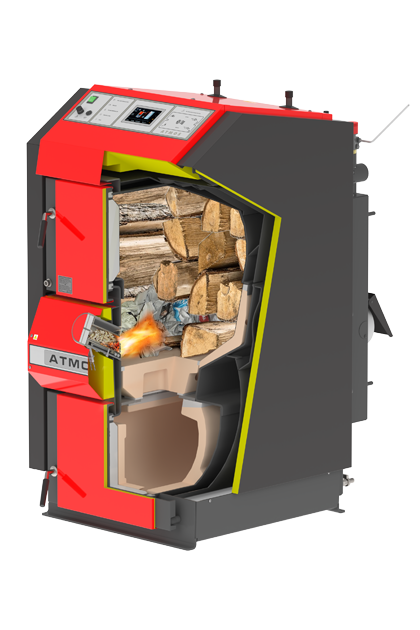

Allumage automatique du bois
L’allumage automatique du bois est utilisé pour l’allumage planifiée de la chaudière, par exemple avant de rentrer à la maison l’après-midi ou avant d’arriver au chalet. L’allumage du combustible est très rapide (env. 5 minutes) et permet au service d’arriver « dans la chaleur ». L’allumage du combustible peut être réglé et programmé pour la régulation de l’ATMOS ACD 04 en fonction du temps (programme hebdomadaire), en fonction de la demande du système de chauffage ou en fonction de la température dans le réservoir d‘accumulation.

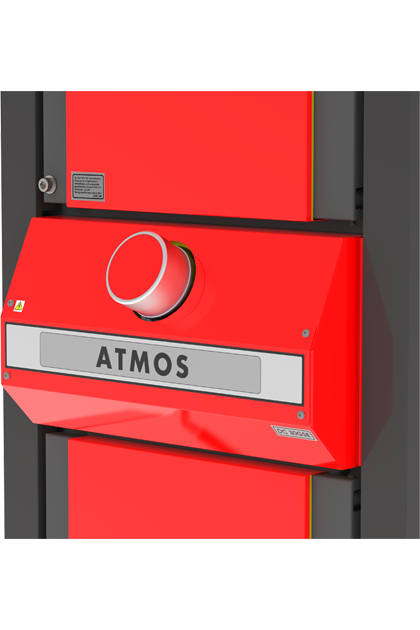

Un dispositif d’allumage automatique du bois (chambre avec une spirale chauffante) est intégré entre les portes haute et basse. Des granulés de bois de haute qualité qui remplissent la chambre d’allumage, sont utilisés pour l’allumage. La quantité de granulés correspond à la taille de la pelle incluse dans la livraison de la chaudière.
Les granulés sont allumés au moment défini grâce à une spirale chauffante électrique (500 W).
Légende du dessin de la chaudière à allumage automatique du bois |
Dessin du dispositif d’allumage |
1. |
Corps de la chaudiere |
19. |
Canal d’arrivée d’air |
1. |
Plaque de la spirale de chauffage |
2. |
Porte de remplissage – supérieure |
20. |
Interrupteur avec voyant |
2. |
Spirale de chauffage |
3. |
Porte du cendrier – inférieure |
22. |
Régulateur de tirage – Honeywell FR 124 |
3. |
Chambre d’allumage amovible |
4. |
Ventilateur – extracteur (S) |
23. |
Boucle de refroidissement contre la surchauffe |
4. |
Bouchon à vis (toujours serré pendant le fonctionnement) |
5. |
Raccord réfractaire – buse |
24. |
Regulace ATMOS ACD 04 |
5. |
Chambre d’obturation amovible |
6. |
Panneau de commande |
25. |
Remplissage des portes – Sibral
petit – fort pour la porte du haut
petit – faible pour la porte du bas |
6. |
Pelle de remplissage des granulés de bois |
7. |
Thermostat de sécurité |
26. |
Joint de la porte – tresse 18 x 18 |
8. |
Clapet de régulation |
30. |
Condensateur du ventilateur – 1μF |
9. |
Raccord réfractaire – côté du foyer |
33. |
Tube échangeur (tube) |
10. |
Raccord réfractaire – espace circulaire |
35. |
Puits pour les thermostats (capteurs)
|
11. |
Joint – injecteurs – 12 x 12 (14 x 14) |
36. |
Vis de blocage |
12. |
Raccord réfractaire – demi-lune |
37. |
Dispositif d’allumage |
13. |
Clapet de chauffage |
|
|
14. |
Raccord réfractaire – face arrière de l´espace circulaire |
K |
goulot de la tuyauterie des fumées |
15. |
Couvercle de nettoyage |
L |
sortie de l´eau de la chaudière |
16. |
Panneau du cadre |
M |
entrée de l´eau dans la chaudière |
17. |
Tige du clapet de chauffage |
N |
manchon pour le robinet d´alimentation |
18. |
Fusible (6,3A) T6,3A/1500 – type H |
P |
manchon pour le capteur de la soupape commandant la boucle de refroidissement (TS 130, STS 20) |
-
-
Détails techniques
-

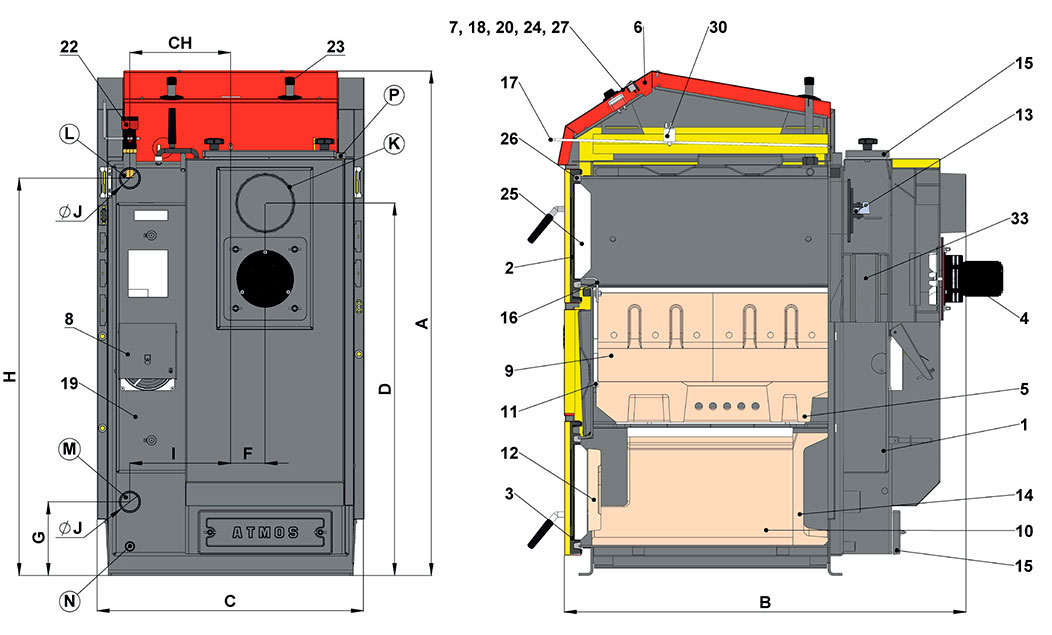

Description du dessin de la chaudière |
1. |
Corps de la chaudière |
18. |
Thermomètre |
2. |
Porte de chargement (supérieure) |
19. |
Canal d’arrivée d’air |
3. |
Porte du cendrier (inférieure) |
20. |
Interrupteur avec voyant |
4. |
Ventilateur – extracteur (S) |
22. |
Régulateur de tirage – Honeywell FR 124 |
5. |
Raccord réfractaire – injecteur |
23. |
Boucle de refroidissement contre la surchauffe |
6. |
Panneau de commande |
24. |
Thermostat de régulation du ventilateur (de la chaudière) |
7. |
Thermostat de sécurité |
25. |
Remplissage des portes – Sibral |
8. |
Clapet de régulation |
26. |
Joint de la porte – tresse 18 x 18 mm |
9. |
Raccord réfractaire – côté du foyer |
27. |
Thermostat des résidus de combustion |
10. |
Raccord réfractaire – espace circulaire |
30. |
Condensateur du ventilateur |
11. |
Joint – injecteurs – 12 x 12 (14 x 14) mm |
33. |
Tube échangeur (tube) |
12. |
Raccord réfractaire – demi-lune |
|
|
13. |
Clapet de chauffage |
K |
– goulot de la tuyauterie des fumées |
14. |
Raccord réfractaire – face arrière de l´espace circulaire |
L |
– sortie de l´eau de la chaudière |
15. |
Couvercle de nettoyage |
M |
– entrée de l´eau dans la chaudière |
16. |
Panneau du cadre |
N |
– manchon pour le robinet d´alimentation |
17. |
Tige du clapet de chauffage |
P |
– manchon pour le capteur de la soupape commandant la boucle de refroidissement (TS 131, STS 20) |
Dimensions (mm) |
Type de chaudière |
|
DC18GD |
DC25GD |
DC30GD |
DC40GD |
DC50GD |
A |
1281 |
1281 |
1281 |
1435 |
1435 |
B |
820 |
1020 |
1020 |
1120 |
1120 |
C |
680 |
680 |
680 |
680 |
680 |
D |
945 |
945 |
945 |
1095 |
1095 |
E |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
F |
87 |
87 |
87 |
82 |
78 |
G |
185 |
185 |
185 |
185 |
185 |
H |
1008 |
1008 |
1008 |
1152 |
1152 |
CH |
256 |
256 |
256 |
256 |
256 |
I |
256 |
256 |
256 |
256 |
256 |
J |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
Caractéristiques techniques |
Type de chaudière |
|
DC18GD |
DC25GD |
DC30GD |
DC40GD |
DC50GD |
Rendement thermique de la chaudière |
kW
|
19 |
25 |
29,8 |
40 |
49 |
Puissance thermique de la chaudière |
kW |
20,8 |
27,0 |
32,6 |
44,2 |
53,3 |
Surface de chauffe |
m2 |
2,5 |
3,1 |
3,1 |
3,8 |
4,1 |
Volume du puits à combustible |
dm3 (l)
|
80 |
120 |
125 |
160 |
160 |
Dimensions de l´orifice de remplissage |
mm |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
Tirage de la cheminée prescrit |
Pa / mbar
|
16 / 0,16 |
18 / 0,18 |
20 / 0,20 |
22 / 0,22 |
24 / 0,24 |
Surpression de travail de l´eau max. |
kPa / bar |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
Poids de la chaudière |
kg
|
376 |
469 |
466 |
548 |
565 |
Diamètre du goulot de soutirage |
mm |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
Protection des parties électriques |
IP |
20 |
20 |
20 |
20 |
20 |
Puissance électrique (auxiliaire) |
W |
50 |
50 |
50 |
50 |
50 |
Puissance électrique en mode veille |
W |
|
|
|
|
|
Mode d’allumage |
|
manuel / automatique |
manuel |
Rendement de la chaudière |
%
|
90,3 |
92,5 |
91,3 |
90,5 |
92,0 |
Classe de la chaudière |
|
5 |
5 |
5 |
5 |
5 |
Catégorie de chaudière |
|
1 |
Mode de fonctionnement |
|
sans condensation |
Classe d‘efficacité énergétique |
|
A+ |
A+ |
A+ |
A+ |
A+ |
Température d´exploitation pour la chaudière selon EN303-5 |
°C |
137,5 |
127 |
148 |
134,6 |
183 |
Température des fumées / tirage pour le calcul du parcours des fumées (cheminée) |
°C / Pa |
158 / 16 |
147 / 18 |
168 / 20 |
155 / 22 |
193 / 24 |
Débit massique des résidus à la puissance nominale |
kg/s |
0,014 |
0,017 |
0,017 |
0,021 |
0,025 |
Combustible prescrit (de référence) |
|
bois sec d´un pouvoir calorifique de 15 – 17 MJ.kg-1, contenu en eau min. 12 % – max. 20 %, diamètre 80 – 150 mm
Consommation moyenne kg.h-1 |
Consommation moyenne en bois à la puissance nominale |
kg.h-1 |
5,1 |
6,1 |
7,7 |
10 |
13 |
Longueur de bois prescrite |
mm
|
330 |
530 |
530 |
530 |
530 |
Temps de combustion à la puissance nominale |
heur. |
2 |
2 |
2 |
2 |
2 |
Volume d´eau dans la chaudière |
l
|
73 |
105 |
105 |
112 |
128 |
Perte hydraulique de la chaudière |
mbar |
0,22 |
0,22 |
0,22 |
0,23 |
0,24 |
Volume minimal du bassin de compensation* |
l |
1045 |
1375 |
1639 |
2200 |
2695 |
Température d´exploitation pour la chaudière |
°C |
75 – 95 |
Tension de raccordement |
V/Hz |
230/50 |
EKODESIGN |
|
Oui |
Oui |
Oui |
Oui |
Oui |
*Les modèles des chaudières DOKOGEN doivent être raccordés à un réservoir d`accumulation d‘une capacité minimale de 55 litres par 1 kW installé de puissance de la chaudière. |
