Avantajele cazanelor ATMOS cu gazefiere, pe lemn şi pe cărbune
- Posibilitatea de a arde cărbune brun de calitate și lemn ca combustibil de înlocuire
- Rezervor mare de combustibil – durată lungă de ardere
- Randament mare – aerul primar şi cel secundar sunt preîncălzite la o temperatură înaltă
- Arderea mai ecologică – cazan conform ČSN EN 303-5 clasa 4 și 5, EKODESIGN 2015/1189
- Ventilator de tiraj – colectarea cenuşii fără praf, centrală termică fără fum
- Buclă de răcire împotriva supraîncălzirii – fără risc de deteriorare a cazanului
- Oprirea automată a cazanului după arderea completă a combustibilului –termostat pentru gazele de ardere
- Colectarea comodă a cenuşii – spaţiu de ardere mare, ceramic, pentru cenuşă (în cazul lemnului se colectează o dată pe săptămână, în cazul cărbunelui o dată pe zi)
- Usor de curatat – (C25ST, C32ST, C50S – cazane cu placă tubulară)
- Dimensiuni mici şi greutate redusă
- Alegere ușă stânga/dreapta
- Calitate superioară
Instalare si reglarea
Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu LADDOMAT 22 sau o supapă de termoreglare (vană cu trei căi controlată de un actuator în cazul utilizării controlului electronic ATMOS ACD 03) pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o buclă de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.

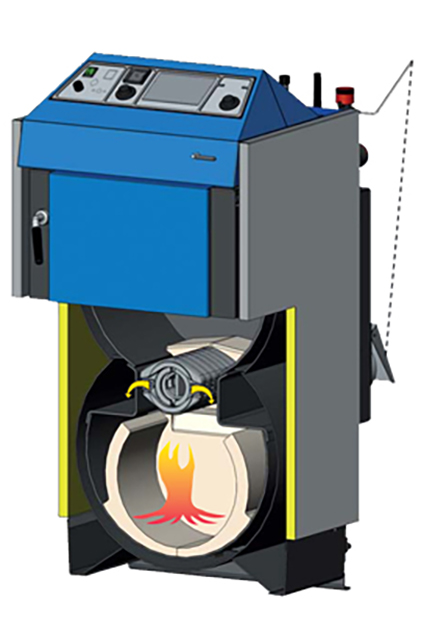

- ATMOS Kombi C20S, C25ST, C30S, C32ST, C40S, C50S, AC35S, AC45S

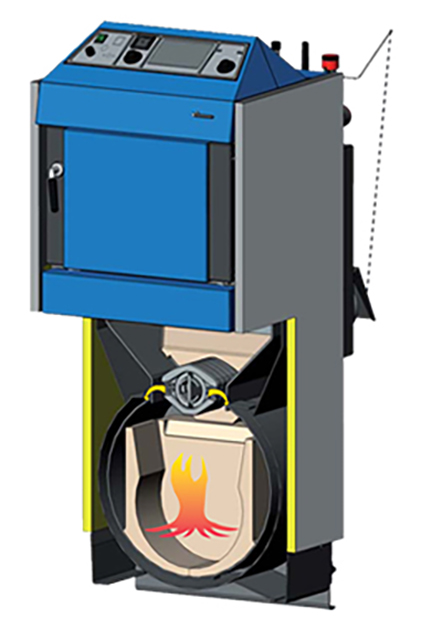

- ATMOS Kombi C18S, AC25S

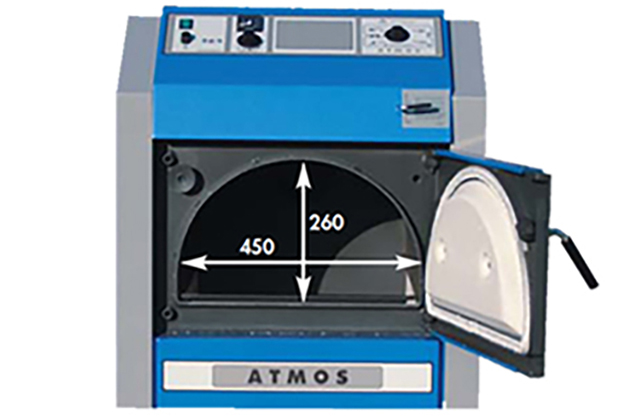

- Mărimea camerei de alimentare
- Vedere în camera superioară de alimentare
- Arderea flăcării în camera sferică inferioară de ardere
- Vedere în camera inferioară de ardere
- Coș de fum, ventilator de evacuare
- Capac superior de curățare
- Schema de conectare a cazanului cu Laddomat 22 fara rezervoare de acumulare
- Racordarea cazanului la reglarea ACD 03/04 și rezervoarele de acumulare
Reglarea cazanelor
Electromecanică – reglarea randamentului se efectuează printr-o clapă comandată de regulatorul de tiraj, tip FR 124, care deschide sau închide clapa de aer automat în funcţie de temperatura ajustată a apei de ieşire (80 – 90 °C). Trebuie acordată o atenţie sporită reglării regulatorului de randament, deoarece acesta nu numai că reglează randamentul, dar asigură şi o altă funcţie importantă, protecţia cazanului împotriva supraîncălzirii. În continuare, cazanul este dotat cu un termostat reglabil, amplasat pe panoul frontal al cazanului, care, în funcţie de temperatura de ieşire ajustată (80 – 85 °C), comandă ventilatorul de tiraj. La termostatul reglabil ar trebui ca să fie ajustată temperatura cu 5 °C mai mică decât la regulatorul de tiraj FR 124. În plus, cazanele sunt dotate şi cu un termostat pentru gazele de ardere, care serveşte le oprirea ventilatorului de tiraj după arderea completă a combustibilului. Fără ventilator, cazanul funcţionează la randament redus, până la 70 % din randamentul nominal.
- Clapeta de control al aerului
- Regulator de tiraj FR124

Panou de control al cazanului cu reglare standard
Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse
Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului). Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate
Reglementare echitermică ACD 03
Fiecare cazan poate fi echipat cu un dispozitiv electronic de control tactil ATMOS ACD 03 pentru controlul intregului sistem de incalzire in functie de temperatura exterioara, temperatura camerei si timp.
Această reglare este capabilă să controleze centrala în sine cu un ventilator cu multe alte funcții.

Panou de comanda cazan cu reglare echitermica ATMOS ACD 03
Informații tehnice
- CxxS
- CxxST
Legendă pentru desenele cazanului | |||
1. | Corpul cazanului | 21. | Placa tubulară (C25ST, C32ST, C50S) |
2. | Uşă de umplere | 22. | Regulator de tiraj – HONEYWELL FR124 |
3. | Uşă de evacuare a cenuşii | 23. | Piesă ceramică refractară – partea din faţă |
4. | Ventilator – evacuare (S) | 24. | Control (cazan) termostat ventilator |
5. | Piesă ceramică refractară – duză de aer | 25. | Termoizolaţie uşă – Sibral |
6. | Panou de control | 26. | Şnur etanşare uşă 18 x 18 |
7. | Termostat de siguranţă | 27. | Ecran semineu – spate CxxST |
8. | Clapeta de reglare | 28. | Element de frânare – in camera cilindrica (C50S) |
9. | Grătar (Segment) | 30. | Termostat gaze arse |
10. | Piesă ceramică refractară – cameră sferică | 31. | Condensator pentru ventilator de extracţie – 1μF |
11. | Țeavă de grătar | 32. | Serpentină de răcire contra supraîncălzirii |
12. | Piesă ceramică refractară – tip semilună | 33. | Reglare aer primar |
13. | Clapetă de aprindere | 34. | Reglare aer secundar |
14. | Piesă ceramică refractară – partea frontală a spațiului sferic | ||
15. | Capac de curăţare | ||
16. | Manetă de grătar | K | – canalul de fum |
17. | Mânerul clapetei de aprindere | L | – ieşirea apei din cazan |
18. | Termometru | M | – intrarea apei în cazan |
19. | Ecranul focarului – din faţă | N | – racord pentru robinetul de umplere |
20. | Întrerupător | P | – racord pentru senzorul de temperatură a supapei termice montată pe serpentina de răcire (TS130, STS20) |
Dimensiuni (mm) | ||||||
C15S | C18S | C25ST | C32ST | C40S | C50S | |
A | 1185 | 1185 | 1435 | 1435 | 1435 | 1435 |
B | 658 | 758 | 758 | 858 | 958 | 1117 |
C | 595 | 675* | 675* | 675* | 675* | 675* |
D | 874 | 874 | 1121 | 1121 | 1121 | 1115 |
E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
F | 65 | 65 | 65 | 65 | 65 | 78 |
G | 210 | 210 | 210 | 210 | 210 | 210 |
H | 933 | 933 | 1177 | 1177 | 1177 | 1177 |
CH | 212 | 212 | 212 | 212 | 212 | 212 |
I | 212 | 212 | 212 | 212 | 212 | 212 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ |
*Latimea cazanului este 555 mm, după demontarea carcaselor laterale
Specificații | Tipul cazanului | ||||||
C15S | C18S | C25ST | C32ST | C40S | C50S | ||
Puterea cazanului | kW | 16 | 20 | 25 | 32 | 40 | 48 |
Suprafaţa de încălzire | m2 | 1,6 | 1,8 | 2,6 | 3,1 | 3,2 | 3,5 |
Volumul rezervorului de combustibil | dm3 (l) | 45 | 60 | 90 | 110 | 135 | 135 |
Dimensiuni gura de umplere | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Tirajul necesar al coşului | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 28/0,28 | 28/0,28 |
Suprapresiunea maximă de lucru a apei |
kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
Greutatea cazanului | kg | 273 | 295 | 379 | 415 | 434 | 492 |
Diametru racordare coş (evacuare gaze arse) | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
Clasă de protecţie electrică | IP | 20 | 20 | 20 | 20 | 20 | 20 |
Putere electrică absorbită | W | 50 | 50 | 50 | 50 | 50 | 50 |
Randamentul cazanului | % | 90,4 | 88,9 | 88,9 | 88,6 | 85,4 | 90,0 |
Clasa cazanului | 5 | 5 | 5 | 5 | 4 | 5 | |
Clasa de eficiență energetică | B | C | C | C | C | B | |
Temperatura gazelor de ardere la puterea nominală | °C | 141 | 169 | 164 | 181 | 225 | 230 |
Debit substanţial al gazelor de ardere la put. nominală | kg/s | 0,010 | 0,012 | 0,016 | 0,018 | 0,022 | 0,025 |
Combustibil recomandat (de bază) | cărbune brun NUCĂ 1 de putere calorică de 17 – 20 MJ.kg-1 | ||||||
Combustibil de rezervă (aprinderea focului) | lemn uscat de putere calorică de 15 – 18 MJ.kg-1, conţinut de apă de 12 – 20 %, medie de 80 – 150 mm | ||||||
Lungimea max. a butucilor | mm | 250 | 330 | 330 | 430 | 530 | 530 |
Timp de ardere continuă la putere nomin. pentru cărbune | oră | 4 | 4 | 4 | 5 | 5 | 4 |
Timp de ardere continuă la putere nomin. pentru lemn | oră | 2 | 2 | 2 | 3 | 3 | 2 |
Volumul apei în cazan | l | 37 | 45 | 68 | 74 | 77 | 105 |
Pierderi de presiune în cazan | mbar | 0,17 | 0,18 | 0,20 | 0,22 | 0,22 | 0,22 |
Tensiune de alimentare | V/Hz | 230/50 | |||||
Ekodesign | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Temperatura minimă obligatorie a apei din retur la funcţionarea cazanului este de 65 °C. | |||||||
Temperatura obligatorie de lucru a cazanului este de 80 – 90 °C |
