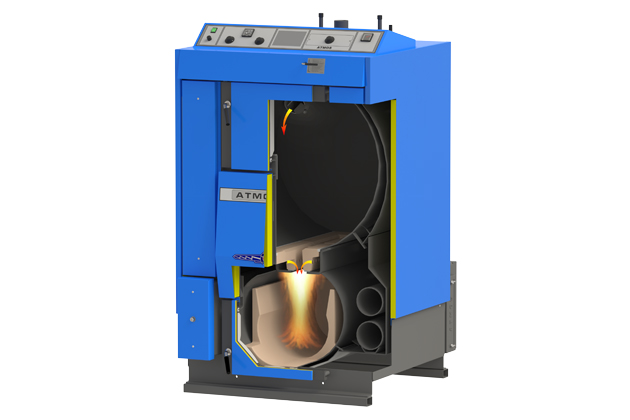

DC100 – Informații tehnice
 |
 |
Puterea cazanului 99 kW |
 |
Randamentul cazanului 89 % | |
 |
Clasa de emisii 5 | |
 |
Lungimea lemnului 730 mm |

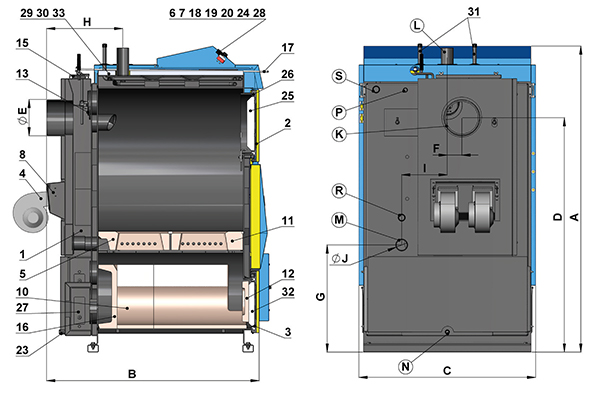

| Legendă pentru desenele cazanului | |||
|---|---|---|---|
| 1. | Corpul cazanului | 23. | Robinet de umplere |
| 2. | Uşiţa de umplere – superioară | 24. | Termostatele ventilatorului 2 (agent termic) |
| 3. | Uşă de evacuare a cenuşii – inferioară | 25. | Termoizolaţie uşă – Sibral – mare – groasă |
| 4. | Ventilator – de aer 2x | 26. | Şnur etanşare uşă 18 x 18 |
| 5. | Piesă ceramică refractară – duza posterioară | 27. | Capac de curăţare |
| 6. | Panou de comandă | 28. | Termostat gaze arse |
| 7. | Termostat de siguranţă | 29. | Termostat pe pompă – 70 °C |
| 8. | Clapetă de reglare | 30. | Termostat pe pompă – de siguranţă – 95 °C |
| 10. | Piesă ceramică refractară – partea laterală a focarului | 31. | Serpentină de răcire contra supraîncălzirii |
| 11. | Piesă ceramică refractară – duza frontală | 32. | Termoizolaţie uşă – Sibral – mică – subţire |
| 12. | Piesă ceramică refractară – tip semilună | 33. | Condensator – 3 μF |
| 13. | Clapetă de aprindere | ||
| 15. | Capac de curăţare | K | – gâtul canalului de fum |
| 16. | Piesă ceramică refractară – partea verticală posterioară | L | – ieşirea apei din cazan |
| 17. | Mânerul clapetei de aprindere | M | – intrarea apei în cazan |
| 18. | Termometru | N | – mufă pentru robinetul de umplere |
| 19. | Termostatele ventilatorului 1 (agent termic) | P | – mufă pentru senzorul ventilului de comandă a de răcire (TS 131, STS 20) |
| 20. | Întrerupător | S | – ieşire alternativă (de ex. pentru vasul de expansiune sau boiler) |
| 22. | Închizătoare uşiţe | R | – ieşire alternativă (de ex. pentru vasul de expansiune sau boiler) |
| Tipul cazanului | DC100 | |
| Putere termică cazan | kW | 99 |
| Putere consumată cazan | kW | 111,2 |
| Suprafaţa de încălzire | m2 | 7 |
| Volumul rezervorului de combustibil | dm3 (l) | 400 |
| Dimensiunea deschizăturii de umplere | mm | 450 x 315 |
| Tirajul necesar al coşului | Pa / mbar | 35 / 0,35 |
| Suprapresiunea maximă de lucru a apei | kPa / bar | 250 / 2,5 |
| Greutatea cazanului | kg | 820 |
| Diametru racordare coş (evacuare gaze arse) | mm | 200 |
| Acoperirea părţilor electrice | IP | 20 |
| Putere electrică consumată (auxiliară) | W | 100 |
| Putere electrică consumată în starea de stand-by | W | 0 (3/5,5) |
| Regim de aprindere |
manual | |
| Randamentul cazanului | % | 89 |
| Clasa cazanului | 5 | |
| Categorie cazan | 1 | |
| Regim de operare | fără condensare | |
| Clasa de eficiență energetică | A+ | |
| Temperatura gazelor reziduale la puterea nominală conform EN 303-5 | °C | 165 |
| Temperatura gazelor arse / tiraj pentru calcularea traseului gazelor arse (coș de fum) | °C / Pa | 175 / 35 |
| Debit substanţial al gazelor de ardere la puterea nominală | kg / s | 0,050 |
| Combustibil recomandat (de bază) | lemn uscat (butuci) cu putere calorică 15 – 17 MJ.kg-1, conţinut apă min. 12 % – max. 20 %, diametru 80 – 150 mm |
|
| Comsum mediu de combustibil | kg.o-1 | 26 |
| Consum de combustibil pe sezon de încălzire | 1 m3 / 1 kW de putere nominală | |
| Lungimea max. a butucilor | mm | 730 |
| Timp de ardere continuă la putere nominală | ore | 4 |
| Volumul apei din cazan | l | 294 |
| Pierderea hidraulică a cazanului | mbar | 0,27 |
| Volumul minim al rezervorului compensatoriu | l | 1000 |
| Tensiune de alimentare | V / Hz | 230 / 50 |
| Dimensiunile cazanului (mm) | DC100 |
| A | 1690 |
| B | 1170 |
| C | 970 |
| D | 1290 |
| E | 200 |
| F | 80 |
| G | 590 |
| H | 420 |
| I | 330 |
| J | 2″ |
