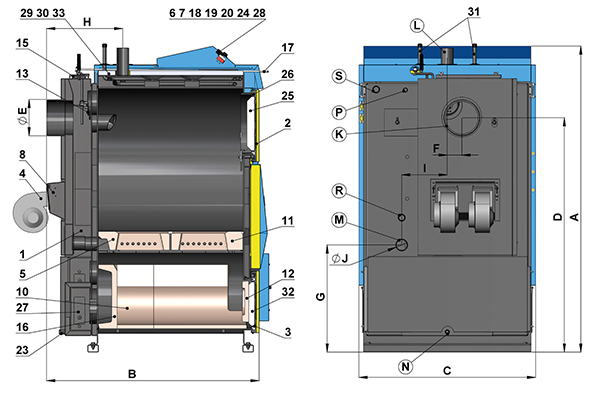

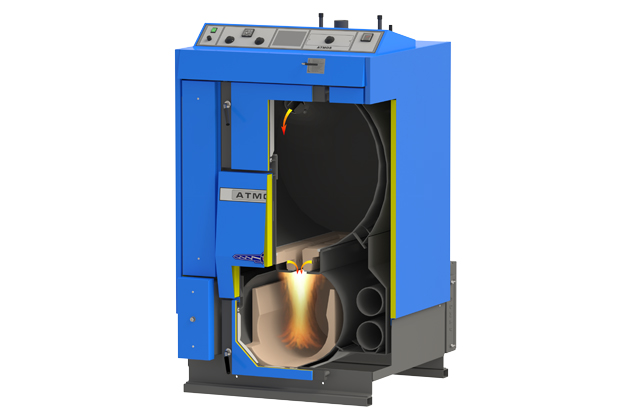

| Legenda do rysunku kotła |
| 1. |
Korpus kotła |
23. |
Kurek wlewu |
| 2. |
Drzwiczki komory załadowczej – górne |
24. |
Termostaty wentylatora 2 (kotłowy) |
| 3. |
Drzwiczki popielnika – dolne |
25. |
Wypełnienie drzwiczek – Sibral – duży – gruby |
| 4. |
Wentylator – ciśnieniowy |
26. |
Uszczelka drzwiczek – sznurek 18 x 18 |
| 5. |
Żaroodporna kształtka – dysza tylna |
27. |
Wieko do czyszczenia |
| 6. |
Panel sterowania |
28. |
Termostat spalinowy |
| 7. |
Termostat bezpieczeństwa |
29. |
Termostat pompy – 70 °C |
| 8. |
Zawór regulacyjny |
30. |
Termostat pompy – zabezpieczający – 95 °C |
| 10. |
Żaroodporna kształtka – przestrzeń kulista |
31. |
Spirala chłodząca przed przegrzaniem |
| 11. |
Żaroodporna kształtka – dysza przednia |
32. |
Wypełnienie drzwiczek – Sibral – mały – cienki |
| 12. |
Żaroodporna kształtka – półksiężyc |
33. |
Kondensator – 3 μF |
| 13. |
Zawór do rozpalania |
|
|
| 15. |
Wieko do czyszczenia |
K |
– króciec czopucha |
| 16. |
Żaroodporna kształtka – tylna część |
L |
– wylot wody z kotła |
| 17. |
Cięgno zaworu do rozpalania |
M |
– wlot wody do kotła |
| 18. |
Termometr |
N |
– nasada do kurka napełniania |
| 19. |
Termostaty wentylatora 1 (kotłowy) |
P |
– króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| 20. |
Wyłącznik |
S |
– drugie wyjście (np. na zbiornik wyrównawczy lub bojler) |
| 22. |
Zamek drzwi |
R |
– drugie wyjście (np. na zbiornik wyrównaw czy lub bojler) |
