Conveier de peleți

Transportoarele cu șurub de peleți sunt proiectate pentru arzătoarele de peleți ATMOS. Fabricat ca arbore și fără arbore în diferite lungimi. Echipat cu motorreductor.

Conveierele cu arbore pentru peleți sunt destinate arzătoarelor de peleți ATMOS.

Transportoarele fără arbore DA cu lungimi de la 1,5 m până la 4 m sunt proiectate pentru arzătorul A25.

Transportoarele cu arbore DRA cu lungimi de la 1,7 m până la 5 m sunt proiectate pentru arzătoarele A45 și A85.

Conveierele sunt echipate cu motor și cutie de viteze.

Împreună cu fiecare conveier se livrează piciorul de sprijin. Lungimea acestuia se poate seta în așa fel încât unghiul conveierului să fie de maximum 45 ° iar furtunul să fie întins.



Conveiere pentru arzătorul ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

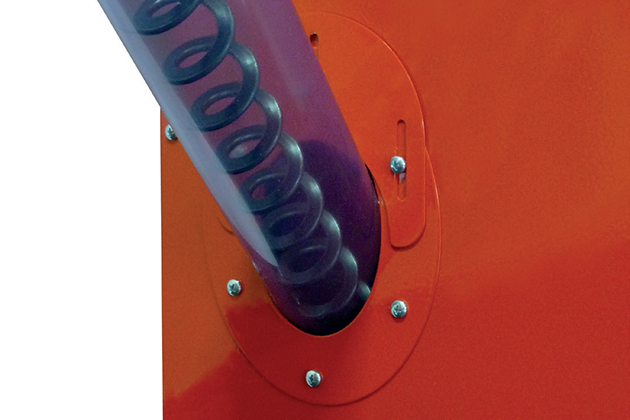

Conveier cu vierme DA1500 având lungimea de 1,5 m și diametrul de 75 mm (cutia de viteze 25 W) Codul: H0151
Acest conveier este destinat doar cazanelor la care arzătorul este încorporat în partea laterală a cazanului – D14P, D21P, D25P, D20P și cazanul combinat DCxxSP. Acest conveier nu este destinat cazanelor cu adaptare pentru arzător de peleți.

Conveier cu vierme DA2000 având lungimea de 2 m și diametrul de 75 mm (cutia de viteze 25 W) Codul: H0207
Acest conveier este în primul rând destinat cazanelor cu gazeificare având arzător încorporat în ușa superioară de alimentare – DCxxS(X), DCxxRS, CxxS, ACxxS. Însă poate fi utilizat și pentru cazane standard pe peleți tip DxxP.

Conveier cu vierme DA2500, lungime 2,5 m si diametru 75 mm (cutie viteze 25 W) Cod: H0208

Conveier cu vierme DA3000, lungime 3 m si diametru 75 mm (cutie viteze 40 W) Cod: H0209

Conveier cu vierme DA4000 lungime 4 m și diametru 75 mm (cutia de viteze 40 W) Cod: H0212

Aceste conveiere sunt destinate tuturor cazanelor pe peleți ATMOS, când rezervorul de combustibil se află la o distanță mai mare de cazan.

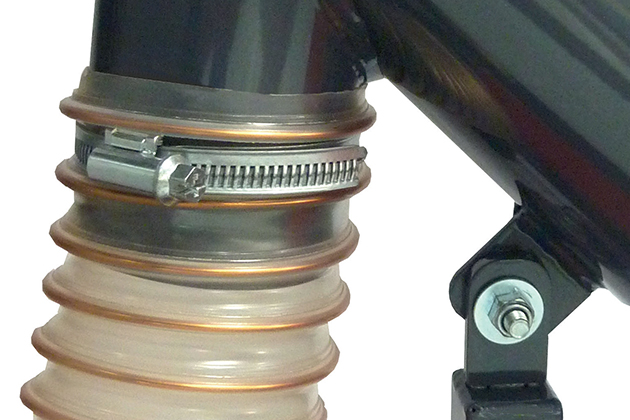

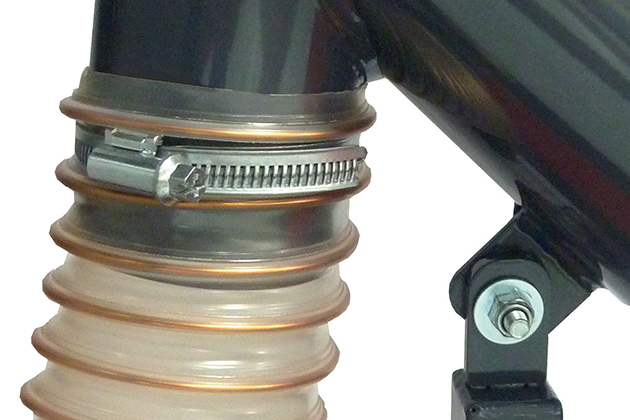

Lungimea conveierului trebuie aleasă în așa fel, încât furtunul dintre arzător și conveier să fie întins și să aibă cel puțin o lungime de 20 cm (optim 30 – 60 cm) din motive de securitate. Lungimea maximă a furtunului nu ar trebuie să depășească 1 m.

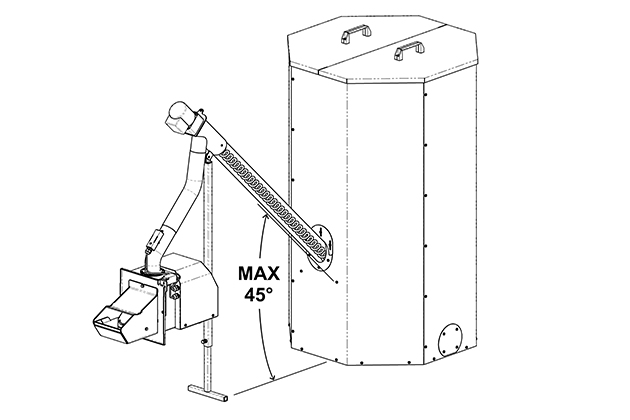

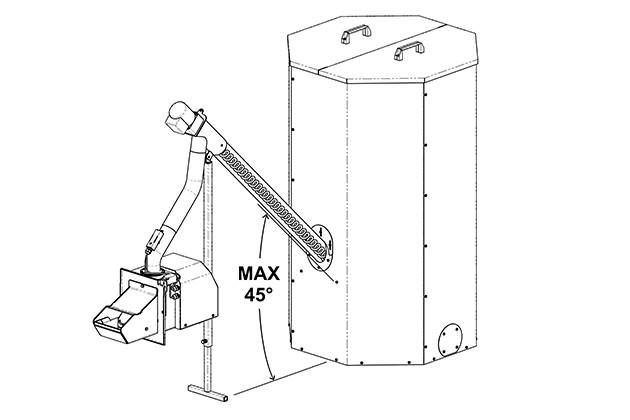

– cu piciorul conveierului – cu fiecare conveier se livrează piciorul de sprijin. Lungimea acestuia se poate seta în așa fel încât unghiul conveierului să fie de maximum 45° iar furtunul să fie întins.

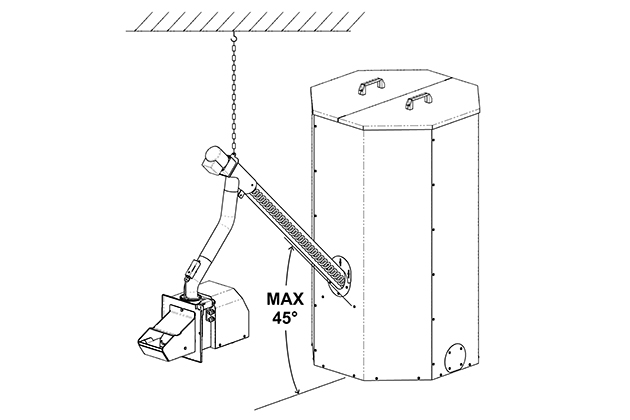

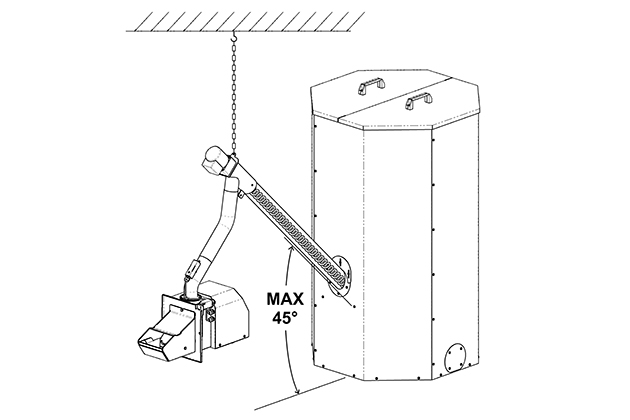

– suspendare pe tavan – în spații strâmte recomandăm să înlocuiți piciorul cu un lanț (face parte din livrarea conveierului), cu care suspendăm conveierul pe tavan. Lungimea acestuia se poate seta în așa fel încât unghiul conveierului să fie de maximum 45° iar furtunul să fie întins.

ATENȚIE: Conveierul se livrează separat, dar este parte integrantă a sistemului arzătorului de peleți A25.

Conveierele pentru arzătoare ATMOS A45 / A85

DRA50 – 1,7 m, DRA50 – 2,5 m, DRA50 – 4 m, DRA50 – 5 m

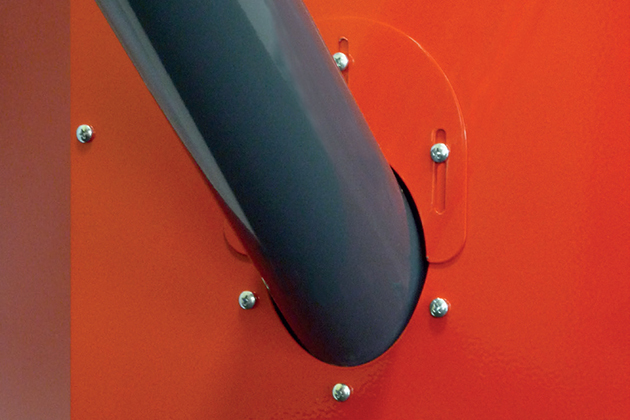

Conveier melcat cu arbore DRA50 Cod: H0039
având lungimea de 1,7 m și diametrul de 80 mm (cutie de viteze 40 W)

Conveier melcat cu arbore DRA50 Cod: H0037
având lungimea de 2,5 m și diametrul de 80 mm (cutie de viteze 40 W)

Conveier melcat cu arbore DRA50 Cod: H0004
având lungimea de 4 m și diametrul de 80 mm (cutie de viteze 40 W)

Conveier melcat cu arbore DRA50 Cod: H0005
având lungimea de 5 m și diametrul de 80 mm (cutie de viteze 40 W)

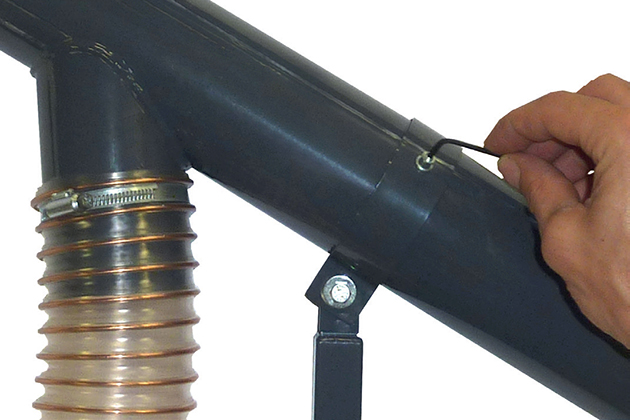

Lungimea conveierului trebuie aleasă în așa fel, încât furtunul dintre arzător și conveier să fie întins și să aibă cel puțin o lungime de 20 cm (optim 30 – 60 cm) din motive de securitate. Lungimea maximă a furtunului nu ar trebuie să depășească 1m.

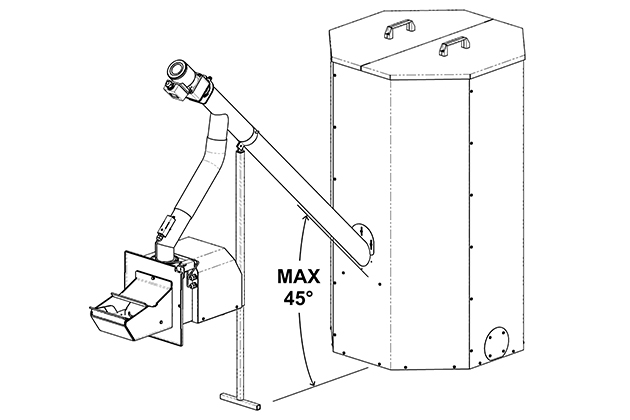

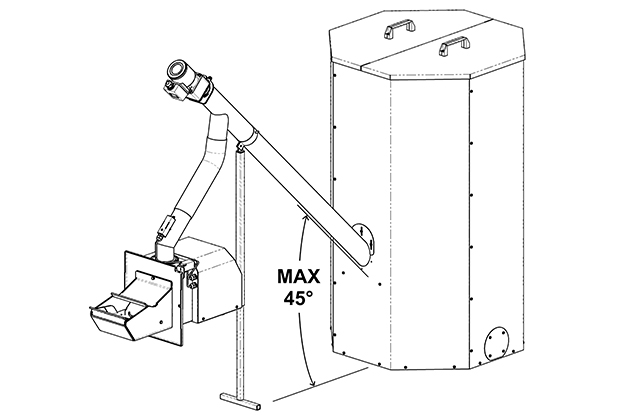

– cu piciorul conveierului – la fiecare conveier se livrează piciorul de sprijin. Lungimea acestuia se poate seta în așa fel încât unghiul conveierului să fie de maximum 45° iar furtunul să fie întins.

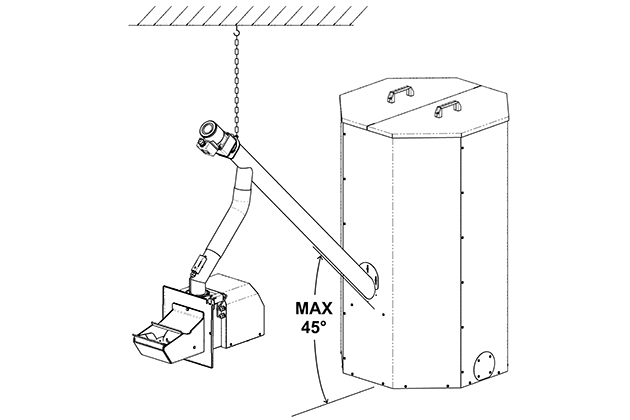

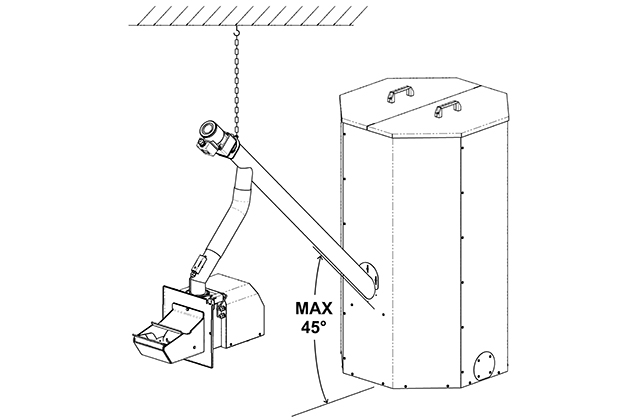

– suspendare pe tavan – în spații strâmte recomandăm să înlocuiți piciorul cu un lanț (face parte din livrarea conveierului), cu care suspendăm conveierul pe tavan. Lungimea acestuia se poate seta în așa fel încât unghiul conveierului să fie de maximum 45° iar furtunul să fie întins.

ATENȚIE: Conveierul se livrează separat, dar este parte integrantă a sistemului arzătorului de peleți A45 / A85.

Rezervoare compacte pentru peleți cu transportor

Este un set de rezervoare pentru peleți de 240 l / 300 l / 400 l, cu transportor DRA25 destinat sălii cazanelor mici și înghesuite. Permite amplasarea rezervorului în imediata apropiere a cazanului, astfel încât ansamblul să aibă puțin spațiu.

Într-un rezervor de 240 l se păstrează 156 kg de pelete, adică aproximativ 700 kWh. (10 saci / 15 kg)
Într-un rezervor de 300 l se păstrează 195 kg de pelete, adică aproximativ 880 kWh. (13 saci / 15 kg)
Într-un rezervor de 400 l se păstrează 260 kg de pelete, adică aproximativ 1170 kWh. (17 saci / 15 kg)



Set AZPD proiectate pentru cazane pe peleți DxxP, DCxxSP(X), CxxSP

Set AZPD 240 R (roșu)    cod: H0283
cu transportor DRA25 – 1,3 m (cutia de viteze 25 W)

Set AZPD 240 B (albastru)    cod: H0284
cu transportor DRA25 – 1,3 m (cutia de viteze 25 W)



Set AZPD proiectate pentru cazane pe peleți DxxP, DCxxSP(X), CxxSP

Set AZPD 300 R Design (roșu)    cod: H0321
cu transportor DRA25 – 1,3 m (cutia de viteze 25 W)

Set AZPD 300 B Design (albastru)    cod: H0322
cu transportor DRA25 – 1,3 m (cutia de viteze 25 W)



Set AZPD proiectate pentru cazane pe peleți DxxP, DCxxSP(X), CxxSP

Set AZPD 400 R Design (roșu)    cod: H0445
cu transportor DRA25 – 1,3 m (cutia de viteze 25 W)

Set AZPD 400 B Design (albastru)    cod: H0446
cu transportor DRA25 – 1,3 m (cutia de viteze 25 W)



Set AZPU proiectate pentru cazane de gazeificare cu tratament cu arzător pe peleți

Set AZPU 240 C (roșu)    cod: H0280
cu transportor DRA25 – 1,7 m (cutia de viteze 25 W)

Set AZPU 240 M (albastru)    cod: H0281
cu transportor DRA25 – 1,7 m (cutia de viteze 25 W)



Set AZPU proiectate pentru cazane de gazeificare cu tratament cu arzător pe peleți

Set AZPU 400 C Design (roșu)    cod: H0447
cu transportor DRA25 – 1,7 m (cutia de viteze 25 W)

Set AZPU 400 M Design (albastru)    cod: H0448
cu transportor DRA25 – 1,7 m (cutia de viteze 25 W)



Informații tehnice

Conveierele Cod: Arzător A B C D E Cutia de viteze
DA1500 H0151 A25 1500 75 250 130 65 25 W
DA2000 H0297 A25 2000 75 250 130 65 25 W
DA2500 H0208 A25 2500 75 250 130 65 25 W
DA3000 H0209 A25 3000 75 260 165 65 40 W
DA4000 H0212 A25 4000 75 260 165 65 40 W
DRA50 H0039 A45 / A85 1700 80 430 200 75 40 W
DRA50 H0037 A45 / A85 2500 80 430 200 75 40 W
DRA50 H0004 A45 / A85 4000 80 430 200 75 40 W
DRA50 H0005 A45 / A85 5000 80 430 200 75 40 W
DRA25 pro AZPD A25 / A45 1350 75 350 160 65 / 75 25 W
DRA25 pro AZPU A25 / A45 1700 75 350 160 65 / 75 25 W
