Trasportatori a coclea per pellet indicati per bruciatori a pellet ATMOS.

Per il bruciatore A25 vengono usati trasportatori senza albero DA dalla lunghezza da 1,5 m a 4 m.

Per i bruciatori A45 e A85 vengono usati trasportatori con albero DRA dalla lunghezza da 1,7 m a 5 m.

I trasportatori sono dotati di un motore con riduttore.

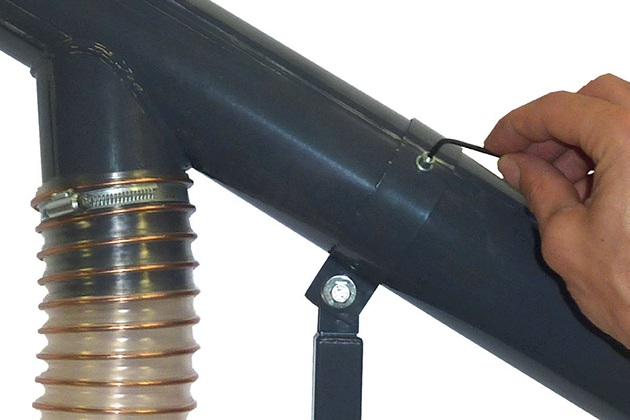

Per ogni trasportatore viene fornito un piede di supporto. La lunghezza del piede va regolata in modo da avere l’inclinazione del trasportatore al massimo 45° e il tubo flessibile teso.

Trasportatori per bruciatore ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

Coclea trasporto DA1500 dalla lunghezza 1,5 m e diametro 75 mm (riduttore da 25 W) Codice: H0151
Trasportatore indicato solo per le caldaie con il bruciatore incorporato nel lato della caldaia – D14P, D21P, D25P, D20P e caldaia combinata DCxxSP(X)(T).
Non indicato per le caldaie con predisposizione per bruciatore a pellet.

Coclea trasporto DA2000 dalla lunghezza 2 m e diametro 75 mm (riduttore da 25 W) Codice: H0207
Trasportatore indicato anzitutto per le caldaie a gassificazione con il bruciatore incorporato nello sportello superiore di caricamento – DCxxS(X), DCxxRS, CxxS, ACxxS. Può però essere usato anche per le caldaie standard a pellet di tipo DxxP.

Coclea trasporto DA2500 dalla lunghezza 2,5 m e diametro 75 mm (riduttore 25 W) Codice: H0208

Coclea trasporto DA3000 dalla lunghezza 3 m e diametro 75 mm (riduttore 40 W) Codice: H0209

Coclea trasporto DA4000 dalla lunghezza 4 m e diametro 75 mm (riduttore 40 W) Codice: H0212

Questi trasportatori sono indicati per tutte le caldaie a pellet ATMOS con il contenitore di combustibile posizionato ad una distanza maggiore dalla caldaia.

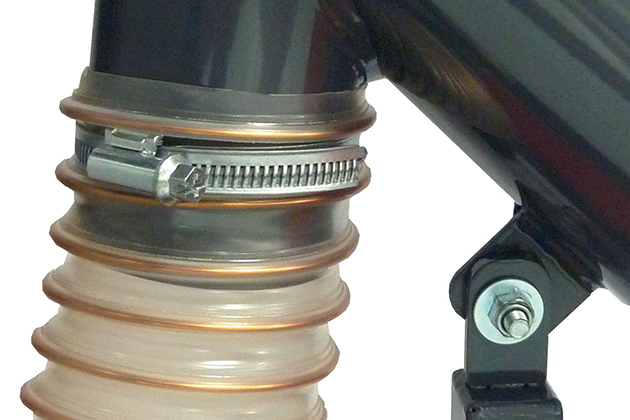

Per motivi di sicurezza, la lunghezza del trasportatore deve essere tale da avere il tubo flessibile, tra il bruciatore e il trasportatore, teso e lungo almeno 20 cm (lunghezza ottimale: 30–60 cm). La lunghezza massima del tubo flessibile non dovrebbe superare 1 m.

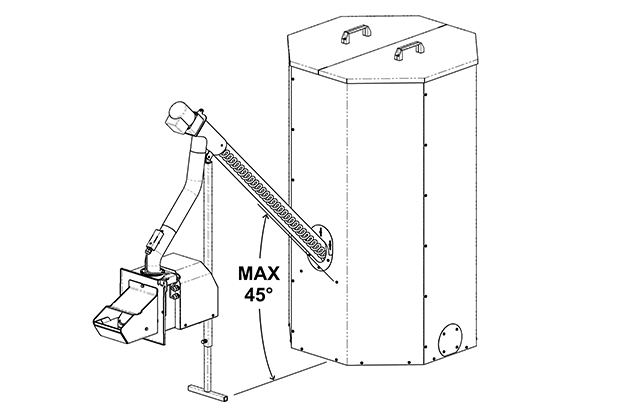

-con piede di supporto trasportatore – per ogni trasportatore viene fornito un piede di supporto. La sua lunghezza va regolata in modo da avere l’inclinazione del trasportatore al massimo 45° e il tubo flessibile teso.

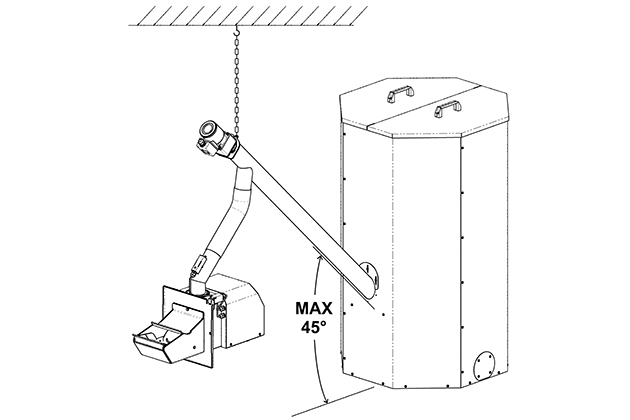

-appensione al soffitto – nei locali stretti si consiglia di sostituire il piede con una catena (inclusa nella fornitura del trasportatore) per appendere il trasportatore al soffitto. La sua lunghezza va regolata in modo da avere l’inclinazione del trasportatore al massimo 45° e il tubo flessibile teso.

ATTENZIONE: Il trasportatore viene fornito separatamente, costituisce però parte integrante del sistema del bruciatore a pellet A25

Trasportatori per bruciatore ATMOS A45/85

DRA50 – 1,7 m, DRA50 – 2,5 m, DRA50 – 4 m, DRA50 – 5 m

Coclea trasporto con albero DRA50 Codice: H0039
dalla lunghezza 1,7 m e diametro 80 mm (riduttore da 40 W)

Coclea trasporto con albero DRA50 Codice: H0037
dalla lunghezza 2,5 m e diametro 80 mm (riduttore da 40 W)

Coclea trasporto con albero DRA50 Codice: H0004
dalla lunghezza 4 m e diametro 80 mm (riduttore da 40 W)

Coclea trasporto con albero DRA50 Codice: H0005
dalla lunghezza 5 m e diametro 80 mm (riduttore da 40 W)

Per motivi di sicurezza, la lunghezza del trasportatore deve essere tale da avere il tubo flessibile, tra il bruciatore e il trasportatore, teso e lungo almeno 20 cm (lunghezza ottimale: 30–60 cm). La lunghezza massima del tubo flessibile non dovrebbe superare 1 m.

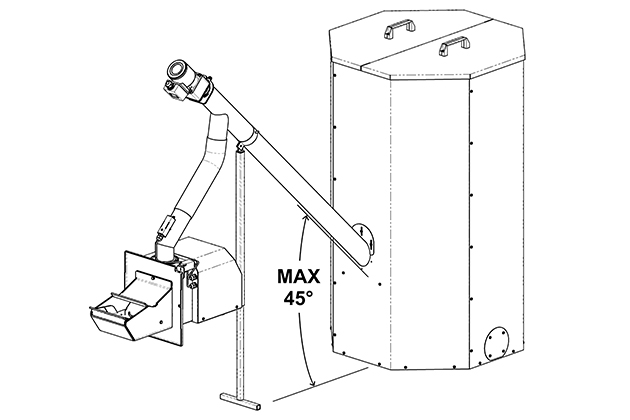

– con piede di supporto trasportatore – per ogni trasportatore viene fornito un piede di supporto. La sua lunghezza va regolata in modo da avere l’inclinazione del trasportatore al massimo 45° e il tubo flessibile teso.

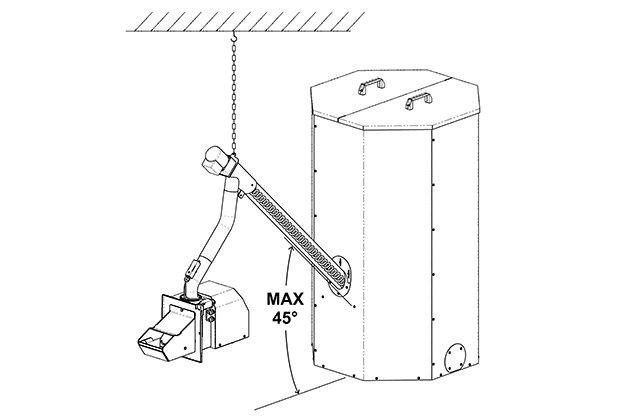

– appensione al soffitto – nei locali stretti si consiglia di sostituire il piede con una catena (inclusa nella fornitura del trasportatore) per appendere il trasportatore al soffitto. La sua lunghezza va regolata in modo da avere l’inclinazione del trasportatore al massimo 45° e il tubo flessibile teso..

ATTENZIONE: Il trasportatore viene fornito separatamente, costituisce però parte integrante del sistema del bruciatore a pellet A45 / A85.

Trasportatori per contenitori compatti

Kit di contenitore pellet da 240 l / 300 l / 240 l con trasportatore DRA25 indicato per locali caldaia piccoli e stretti. Per risparmiare lo spazio, il contenitore può essere sistemato in prossimità della caldaia.

Il contenitore dal volume utile di 240 l può contenere 156 kg di pellet, corrispondenti a circa 700 kWh. (10 sacchi / 15 kg)
Il contenitore dal volume utile di 300 l può contenere 195 kg di pellet, corrispondenti a circa 880 kWh. (13 sacchi / 15 kg)
Il contenitore dal volume utile di 400 l può contenere 260 kg di pellet, corrispondenti a circa 1170 kWh. (17 sacchi / 15 kg

Kit AZPD per caldaie a pellet DxxP, DCxxSP(X), CxxSP

Kit AZPD 240 R (rosso)    Codice: H0283
con trasportatore DRA25 – 1,3 m (riduttore 25 W)

Kit AZPD 240 B (blu)    Codice: H0284
con trasportatore DRA25 – 1,3 m (riduttore 25 W)

Kit AZPD per caldaie a pellet DxxP, DCxxSP(X)(T), CxxSP

Kit AZPD 300 R Design (rosso)    Codice: H0321
con trasportatore DRA25 – 1,3 m (riduttore 25 W)

Kit AZPD 300 B Design (blu)    Codice: H0322
con trasportatore DRA25 – 1,3 m (riduttore 25 W)

Kit AZPD per caldaie a pellet DxxP, DCxxSP(X)(T), CxxSP

Kit AZPD 400 R Design (rosso)    Codice: H0445
con trasportatore DRA25 – 1,3 m (riduttore 25 W)

Kit AZPD 400 B Design (blu)    Codice: H0446
con trasportatore DRA25 – 1,3 m (riduttore 25 W)

Kit AZPU per caldaie a gassificazione con predisposizione per bruciatore a pellet

Kit AZPU 240 C (rosso)    Codice: H0280
con trasportatore DRA25 – 1,7 m (riduttore 25 W)

Kit AZPU 240 M (blu)    Codice: H0281
con trasportatore DRA25 – 1,7 m (riduttore 25 W)

Kit AZPU per caldaie a gassificazione con predisposizione per bruciatore a pellet

Kit AZPU 400 C Design (rosso)    Codice: H0447
con trasportatore DRA25 – 1,7 m (riduttore 25 W)

Kit AZPU 400 M Design (blu)    Codice: H0448
con trasportatore DRA25 – 1,7 m (riduttore 25 W)
