Dopravníky na pelety

Šnekové dopravníky pelet jsou určené pro hořáky na pelety ATMOS. Vyráběné jako hřídelové a bezhřídelové v různých délkách. Vybaveny motorem s převodovkou.

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Šnekové dopravníky pelet jsou určené pro hořáky na pelety ATMOS.

Pro hořák A25 jsou určeny bezhřídelové dopravníky DA v délkách od 1,5 m do 4 m.

Pro hořáky A45 a A85 jsou určeny hřídelové dopravníky DRA v délkách od 1,7 m do 5 m.

Dopravníky jsou vybaveny motorem s převodovkou.

Ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.



Dopravníky pro hořák ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

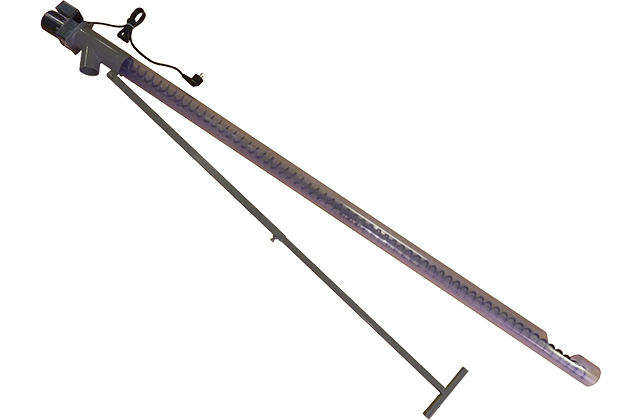

Šnekový dopravník DA1500 o délce 1,5 m a průměru 75 mm (převodovka 25 W) Kód: H0151
Tento dopravník je určen pouze pro kotle, u kterých je hořák zabudován v boku kotle – D14P, D21P, D25P, 15P, D20P a kombi kotel DCxxSP.

Tento dopravník není určen pro kotle s úpravou pro hořák na pelety.

Šnekový dopravník DA2000 o délce 2 m a průměru 75 mm (převodovka 25 W) Kód: H0207
Tento dopravník je především určen pro zplynovací kotle se zabudovaným hořákem ve vrchních přikládacích dvířkách – DCxxS(X), DCxxRS, CxxS, ACxxS. Lze jej však použít i pro standardní kotle na pelety typ DxxP.

Šnekový dopravník DA2500 o délce 2,5 m a průměru 75 mm (převodovka 25 W) Kód: H0208

Šnekový dopravník DA3000 o délce 3 m a průměru 75 mm (převodovka 40 W) Kód: H0209

Šnekový dopravník DA4000 o délce 4 m a průměru 75 mm (převodovka 40 W) Kód: H0212

Tyto dopravníky jsou určeny pro všechny kotle na pelety ATMOS, kdy je zásobník paliva ve větší vzdálenosti od kotle.

Délka dopravníku musí být vybrána tak, aby hadice mezi hořákem a dopravníkem byla napnutá a měla minimálně délku 20 cm (optimálně 30 – 60 cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být větší než 1 m.

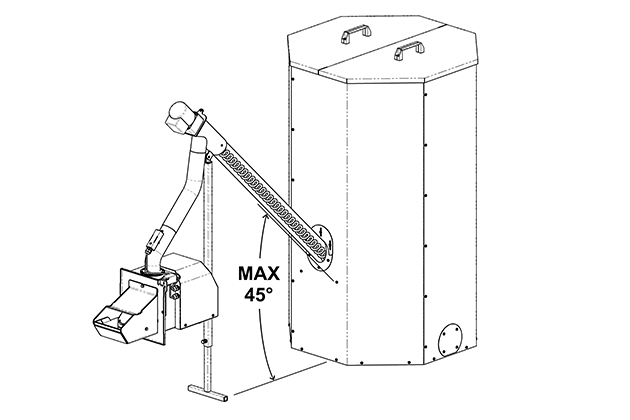

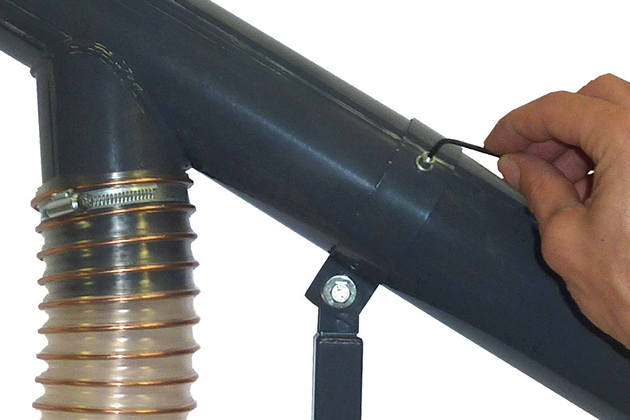

– s nohou dopravníku – ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

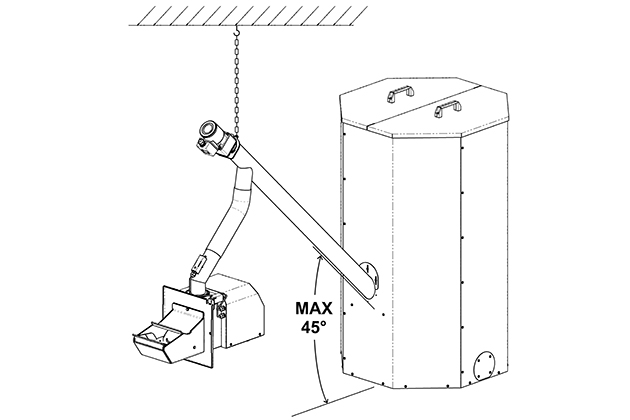

– zavěšení od stropu – ve stísněných prostorech doporučujeme nohu nahradit řetízkem (součástí dodávky dopravníku), na který zavěsíme dopravník od stropu. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

POZOR: Dopravník je dodáván samostatně, ale je nedílnou součástí systému hořáku na pelety A25

Dopravníky pro hořák ATMOS A45/85

DRA50 – 1,7 m, DRA50 – 2,5 m, DRA50 – 4 m, DRA50 – 5 m

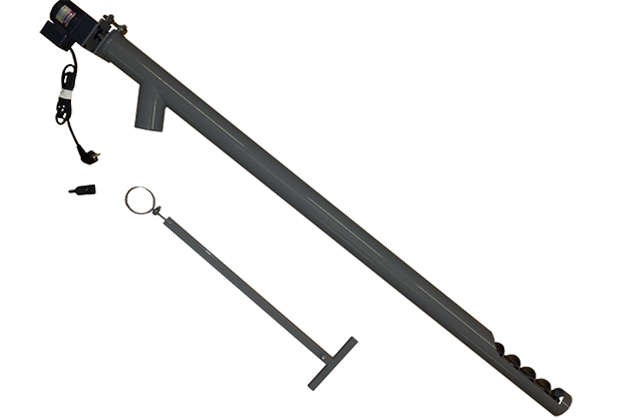

Šnekový dopravník hřídelový DRA50 kód: H0039
o délce 1,7 m a průměru 80 mm (převodovka 40 W)

Šnekový dopravník hřídelový DRA50 kód: H0037
o délce 2,5 m a průměru 80 mm (převodovka 40 W)

Šnekový dopravník hřídelový DRA50 kód: H0004
o délce 4 m a průměru 80 mm (převodovka 40 W)

Šnekový dopravník hřídelový DRA50 kód: H0005
o délce 5 m a průměru 80 mm (převodovka 40 W)

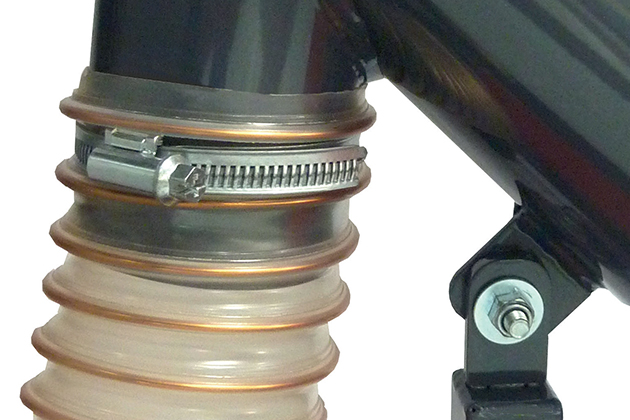

Délka dopravníku musí být vybrána tak, aby hadice mezi hořákem a dopravníkem byla napnutá a měla minimálně délku 20 cm (optimálně 30 – 60 cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být větší než 1m.

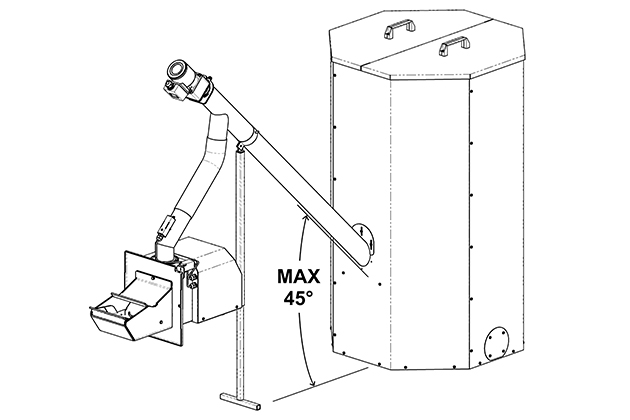

– s nohou dopravníku – ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

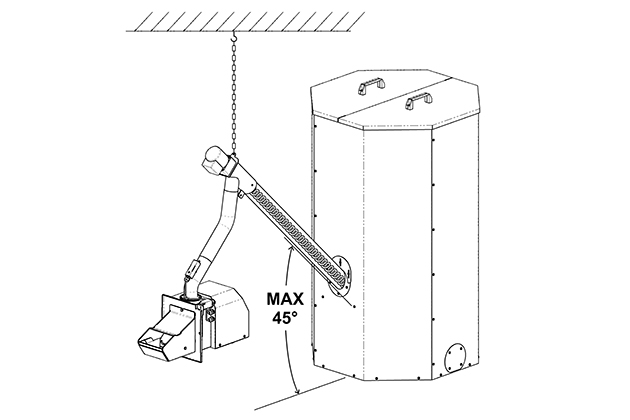

– zavěšení od stropu – ve stísněných prostorech doporučujeme nohu nahradit řetízkem (součástí dodávky dopravníku), na který zavěsíme dopravník od stropu. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

POZOR: Dopravník je dodáván samostatně, ale je nedílnou součástí systému hořáku na pelety A45 / A85

Dopravníky pro kompaktní zásobníky

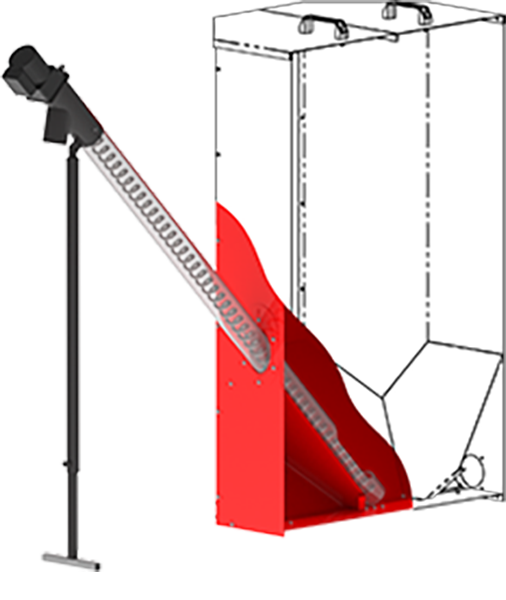

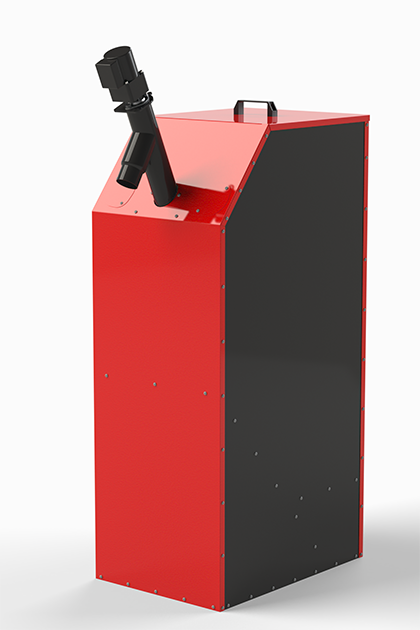

Jedná se o sadu nádrže na pelety o objemu 240 l / 300 l / 400 l s dopravníkem DRA25, která je určena pro malé a stísněné kotelny. Umožňuje umístění nádrže v těsné blízkosti kotle tak, aby sestava zabírala málo místa.

V nádrži o užitečném objemu 240 l je uloženo 156 kg pelet, tj. cca 700 kWh. (10 pytlů / 15 kg)
V nádrži o užitečném objemu 300 l je uloženo 195 kg pelet, tj. cca 880 kWh. (13 pytlů / 15 kg)
V nádrži o užitečném objemu 400 l je uloženo 260 kg pelet, tj. cca 1170 kWh. (17 pytlů / 15 kg)

Sada AZPD určena pro kotle na pelety DxxP, DCxxSP(X), CxxSP

Sada AZPD 240 R (červená)    kód: H0283
dopravníkem DRA25 – 1,3 m (převodovka 25 W)

Sada AZPD 240 B (modrá)    kód: H0284
dopravníkem DRA25 – 1,3 m (převodovka 25 W)

Sada AZPD určena pro kotle na pelety DxxP, DCxxSP(X), CxxSP

Sada AZPD 300 R Design (červená)    kód: H0321
dopravníkem DRA25 – 1,3 m (převodovka 25 W)

Sada AZPD 300 B Design (modrá)    kód: H0322
dopravníkem DRA25 – 1,3 m (převodovka 25 W)

Sada AZPD určena pro kotle na pelety DxxP, DCxxSP(X), CxxSP

Sada AZPD 400 R Design (červená)    kód: H0445
dopravníkem DRA25 – 1,3 m (převodovka 25 W)

Sada AZPD 400 B Design (modrá)    kód: H0446
dopravníkem DRA25 – 1,3 m (převodovka 25 W)

Sada AZPU určena pro zplynovací kotle s úpravou pro hořák na pelety

Sada AZPU 240 C (červená)    kód: H0280
dopravníkem DRA25 – 1,7 m (převodovka 25 W)

Sada AZPU 240 M (modrá)    kód: H0281
dopravníkem DRA25 – 1,7 m (převodovka 25 W)

Sada AZPU určena pro zplynovací kotle s úpravou pro hořák na pelety

Sada AZPU 400 C Design (červená)    kód: H0447
dopravníkem DRA25 – 1,7 m (převodovka 25 W)

Sada AZPU 400 M Design (modrá)    kód: H0448
dopravníkem DRA25 – 1,7 m (převodovka 25 W)



Technické informace

Dopravník Kód: Hořák A B C D E Převodovka
DA1500 H0151 A25 1500 75 250 130 65 25 W
DA2000 H0297 A25 2000 75 250 130 65 25 W
DA2500 H0208 A25 2500 75 250 130 65 25 W
DA3000 H0209 A25 3000 75 260 165 65 40 W
DA4000 H0212 A25 4000 75 260 165 65 40 W
DRA50 H0039 A45 / A85 1700 80 430 200 75 40 W
DRA50 H0037 A45 / A85 2500 80 430 200 75 40 W
DRA50 H0004 A45 / A85 4000 80 430 200 75 40 W
DRA50 H0005 A45 / A85 5000 80 430 200 75 40 W
DRA25 pro AZPD A25 / A45 1350 75 350 160 65 / 75 25 W
DRA25 pro AZPU A25 / A45 1700 75 350 160 65 / 75 25 W

Nastavení výkonu hořáku pro dopravník DRA 25_sada AZPD, AZPU CZ EN DE



Možnosti instalace dopravníku ATMOS CZ EN DE



Nastavení výkonu hořáku pro dopravník DRA 25 sada AZPD, AZPU 240, 260, 300, 400 CZ EN DE



Sada AZPD 240 Design, AZPU 240 Design, DRA25 CZ EN DE



Sada AZPD 260 Design DRA25 CZ EN DE



Sada AZPD 300 Design DRA25 CZ EN DE



Sada AZPD 400 Design, AZPU 400 Design DRA25 CZ EN DE
