Zapojení kotlů ATMOS F722 Laddomat

Najděte si k instalaci kotle technika ve vašem okolí

Zapojení pro systémy bez akumulačních nádrží do 42 kW

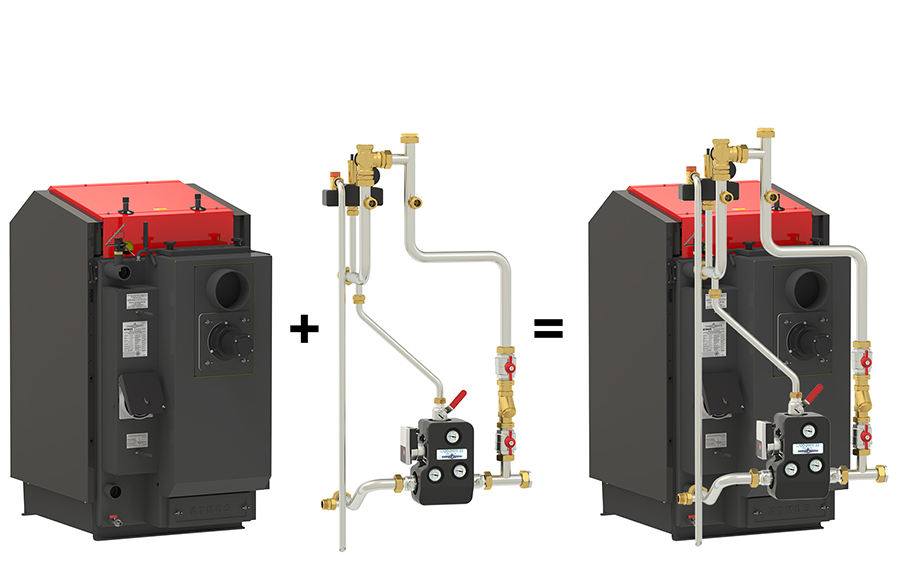

Popis: Profesionální nerezové zapojení kotle postavené na potrubí o průměru 35 x 1,5 mm zajišťující minimální teplotu vratné vody do kotle pomocí Laddomatu 22 a umožňující rychlou instalaci na kotel pomocí dvou 6/4“ vsuvek s plochým těsněním. Zapojení je speciálně určené pro staré systémy s jedním topným okruhem, které dříve fungovaly na samotíž.

Zapojení obsahuje všechny potřebné komponenty, které vyžaduje výrobce (pojišťovací ventil 2,5 bar, odvzdušňovací ventil, manometr, Laddomat X22-1, filtr s magnetem, dva uzavírací ventily, ručně ovládaný trojcestný ventil). Čerpadlo topného okruhu není součástí dodávky zapojení F722 a doplňujeme ho vždy, když dobře nefunguje samotíž topného systému.

Zapojení je zkonstruováno pro rychlé zapojení kotle přímo do topného systému. Zapojení obsahuje 5/4“ vstup a výstup pro napojení topného okruhu a 1“ vstup a výstup pro napojení bojleru pro ohřev teplé užitkové vody (TUV).

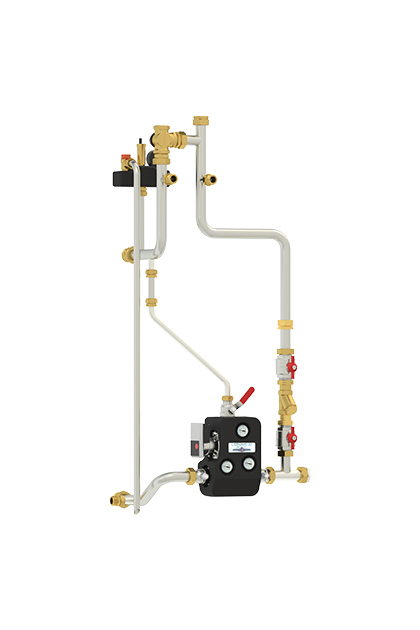

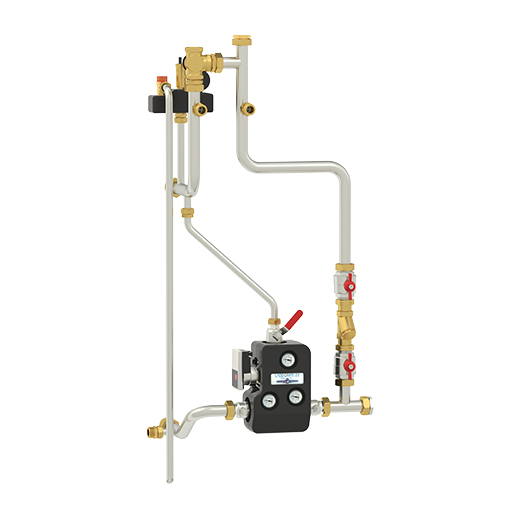

ATMOS F722 Laddomat

Objednací kód: P1722

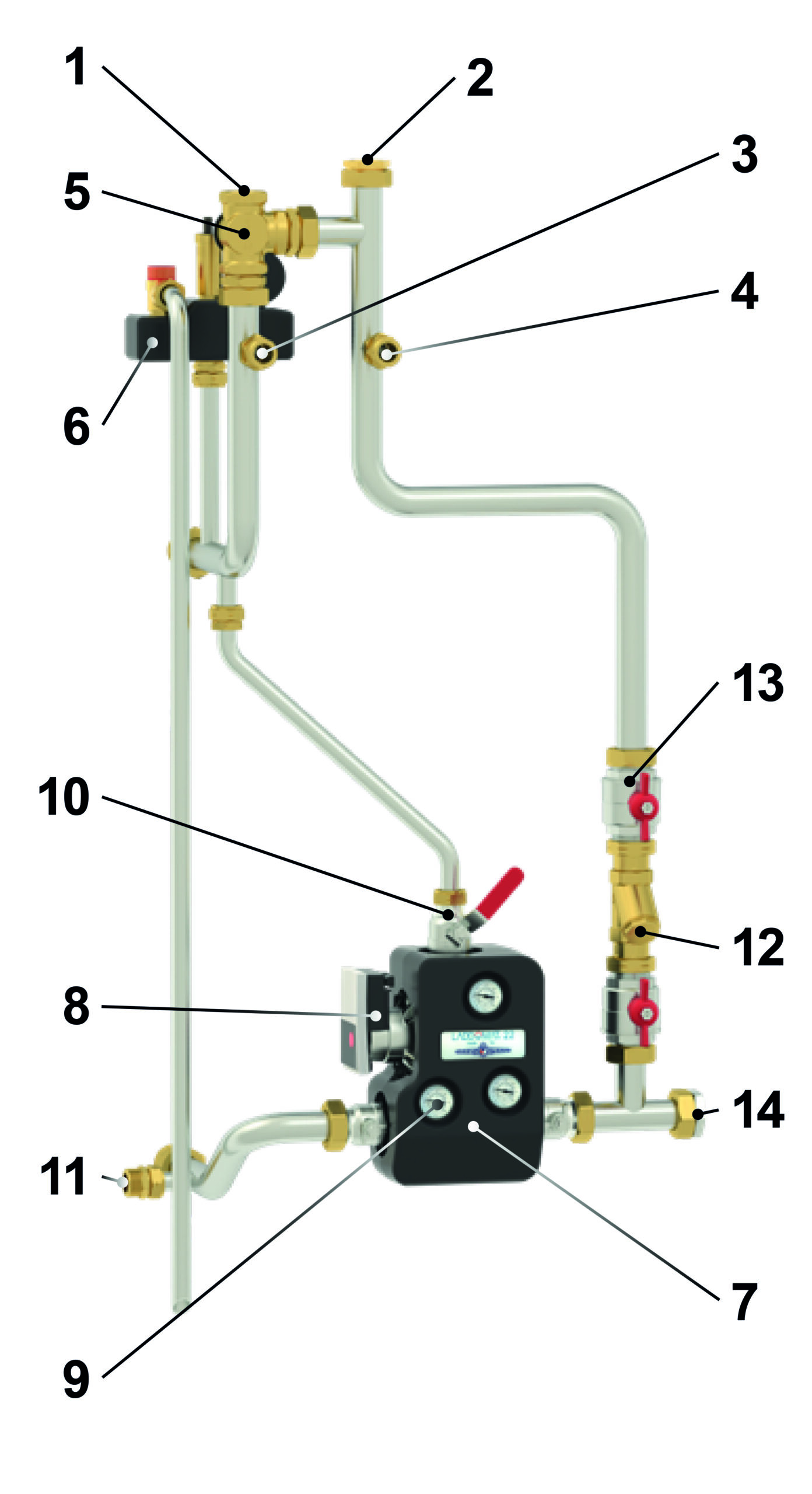

	1 – výstup teplé směšované vody do topného systému – vnitřní závit 5/4“
	2 – zpátečka z topného systému – vnitřní závit 5/4“
	3 – výstup teplé vody z kotle do bojleru pro ohřev teplé užitkové vody (TUV) – 1“ (při zapojení bez bojleru TUV nutno zaslepit)
	4 – vstup zpátečky z výměníku bojleru pro ohřev teplé užitkové vody (TUV) – 1“ (při zapojení bez bojleru TUV nutno zaslepit)
	5 – trojcestný směšovací ventil ESBE VRG 131 (5/4“) DN32 – Kvs16 (bez servopohonu) – pro regulaci teploty vody topného okruhu (v případě potřeby možno doplnit o čerpadlo, servopohon ESBE ARA661 – 120 s a ekvitermní regulaci)
	6 – pojišťovací sestava Maxi (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr)
	7 – Laddomat X22-1 pro kotlový okruh (se speciálními kulovými ventily)
	8 – čerpadlo v kotlovém okruhu (součást Laddomatu X22)
	9 – teploměry (součást Laddomatu X22)
	10 – šroubení s kulovým ventilem – vnější závit (1”) – pro hydraulické nastavení kotlového okruhu (součást Laddomatu X22)
	11 – výstup pro expanzní nádobu (1“)
	12 – filtr s magnetem
	13 – kulové ventily (6/4“) pro snadné čištění filtru
	14 – volný vstup – standardně nepoužíváme (zaslepeno)

	Příslušenství v příbalu
	– ploché těsnění 6/4”	4 ks
	– ploché těsnění 1”	4 ks
	– zátka 1”	3 ks
Předepsané nastavení čerpadla v kotlovém okruhu – na maximum a konstantní výtlačnou výšku Doporučujeme neměnit	– mosazná vsuvka 1”	1 ks
	– teploměr k Laddomatu 22	3 ks

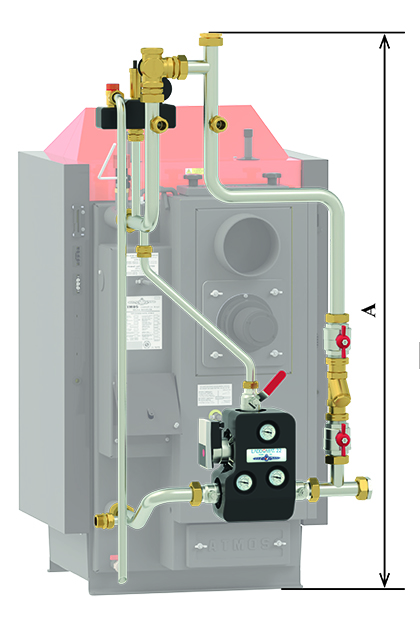

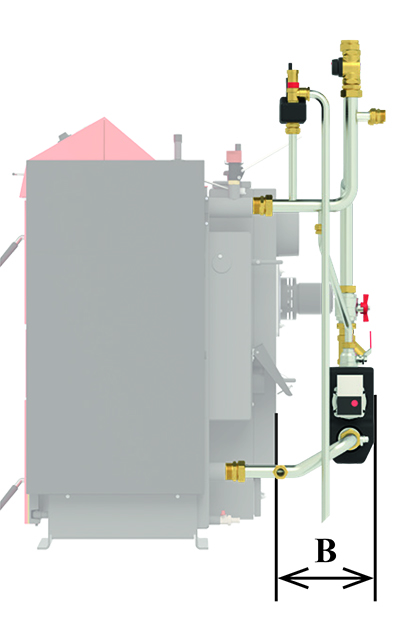

Typ zapojení	A výška	B hloubka zapojení za kotlem
ATMOS F722 Laddomat (DC18S, DC22S, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)	1390	283
ATMOS F722 Laddomat (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS + PSD 10 – 42)	1465	283
ATMOS F722 Laddomat (C25ST, C32ST + PSK 10 – 42	1636	283

Prodlužovací sada PSD 10 – 42
pro kotle DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS
Objednací kód: P0659

Pro kotle DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS nutno dokoupit prodlužovací sadu potrubí PSD 10 – 42.

složení sady:

1 x propojovací trubka Ø 22 x 93 x 1,5 mm
1 x propojovací trubka Ø 35 x 93 x 1,5 mm
3 x ploché těsnění 1“ – 3 mm
3 x ploché těsnění 6/4“ – 3 mm

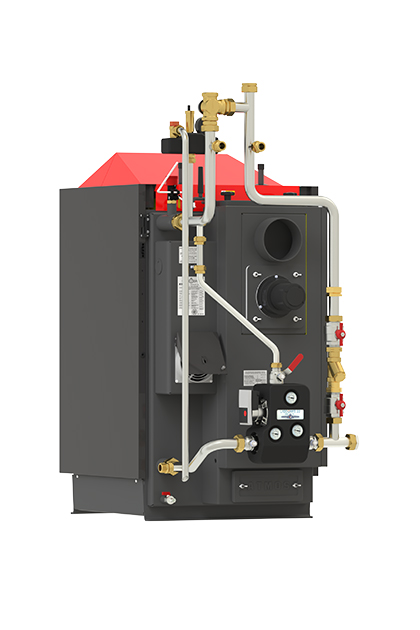

: DC32S se zapojením F722 Laddomat a PSD 10 – 42

: Zapojení F722 Laddomat + PSD 10 – 42

Prodlužovací sada PSK 10 – 42
pro kotle C25ST, C32ST
Objednací kód: P0660

Pro kotle C25ST, C32ST nutno dokoupit prodlužovací sadu potrubí PSK 10 – 42.

složení sady:

1 x prodlužovací trubka Ø 22 x 240
1 x prodlužovací trubka Ø 35 x 240
3 x ploché těsnění 1“ – 3 mm
3 x ploché těsnění 6/4“ – 3 mm

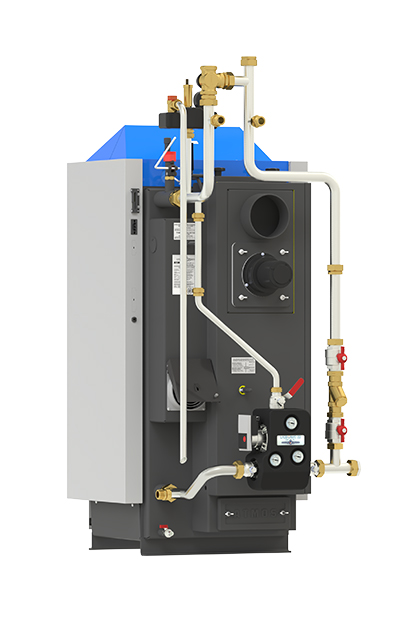

: CxxST se zapojením F722 Laddomat a PSK 10 – 42

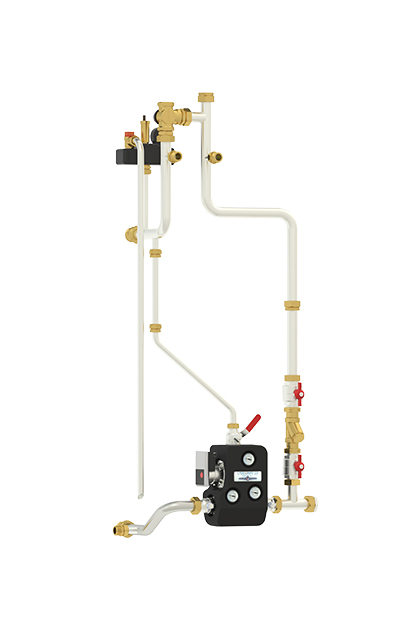

: Zapojení F722 Laddomat + PSK 10 – 42

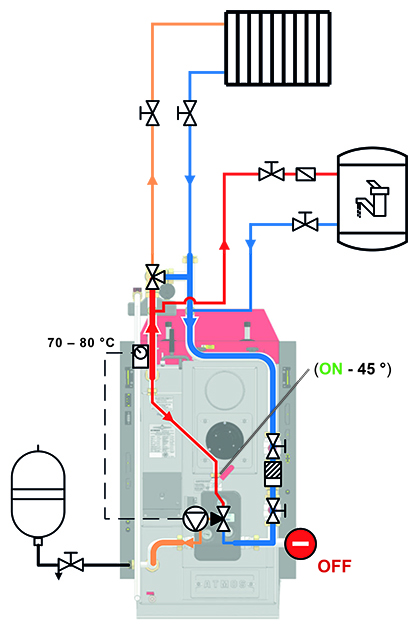

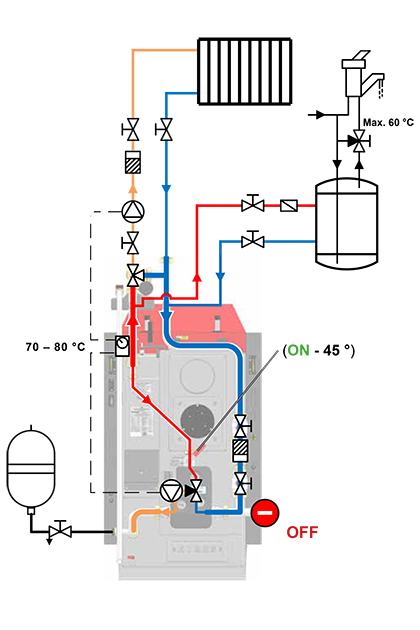

Ukázka zapojení ATMOS F722 Laddomat topný okruh se samotížným oběhem (bez nutnosti čerpadla) (jeden topný okruh + ohřev teplé užitkové vody)	Ukázka zapojení ATMOS F722 Laddomat topný okruh s oběhovým čerpadlem (jeden topný okruh + ohřev teplé užitkové vody)

– čerpadlová skupina ESBE GRA311 s ručně ovládaným trojcestným ventilem – kód: P0533	Zapojení ATMOS F722 Laddomat – rozšířené o čerpadlo topného okruhu.
INFO – Bojler pro ohřev TUV je nabíjen čerpadlem v kotlovém okruhu (nepotřebujeme další čerpadlo) během provozu kotle. Teplota vody v bojleru odpovídá provozní teplotě kotle.	INFO – Bojler pro ohřev TUV je nabíjen čerpadlem v kotlovém okruhu (nepotřebujeme další čerpadlo) během provozu kotle. Teplota vody v bojleru odpovídá provozní teplotě kotle.

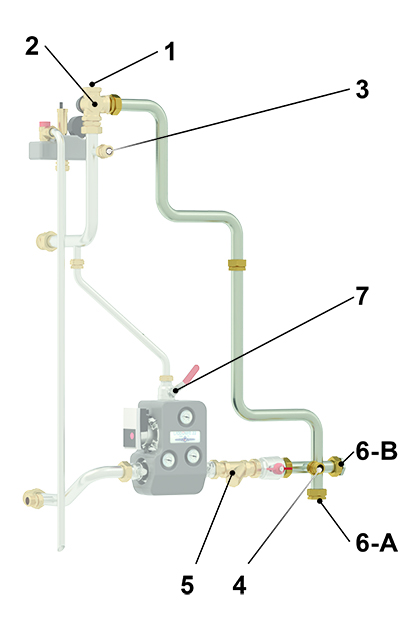

Přestavba zapojení ATMOS F722 Laddomat na spodní přívod zpátečky PSZ 7 – 22

Objednací kód: P0661

	1 – výstup teplé směšované vody do topného systému – vnitřní závit 5/4“
	2 – trojcestný směšovací ventil ESBE VRG 131 (5/4“) DN32 – Kvs16 (bez servopohonu) – pro regulaci teploty vody topného okruhu (v případě potřeby možno doplnit o čerpadlo, servopohon ESBE ARA661 – 120 s a ekvitermní regulaci)
	3 – výstup teplé vody z kotle do bojleru pro ohřev teplé užitkové vody (TUV) – 1“ (při zapojení bez bojleru TUV nutno zaslepit)
	4 – vstup zpátečky z bojleru pro ohřev teplé užitkové vody (TUV) – 1“ (při zapojení bez bojleru TUV nutno zaslepit)
	5 – filtr s magnetem
	6-A – první variabilní zpátečka z topného systému
	6-B – druhá variabilní zpátečka z topného systému (topenář vždy vybere nejvhodnější variantu zapojení a druhou zazátkujeme)
	7 – šroubení s kulovým ventilem – vnější závit (1”) – pro hydraulické nastavení kotlového okruhu – kulový ventil nutno přiškrtit na 45 °

	Příslušenství v příbalu
	– ploché těsnění 6/4”	8 ks
	– ploché těsnění 1”	2 ks

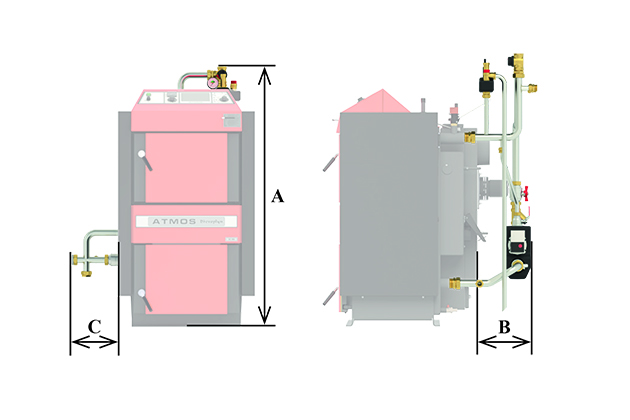

Typ zapojení Zapojení ATMOS F722 Laddomat + spodní přívod zpátečky – PSZ 7 – 22	A výška	B hloubka zapojení za kotlem	C boční přesah
ATMOS F722 Laddomat (DC18S, DC22S, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)	1360	283	280
ATMOS F722 Laddomat (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS + PSD 10 – 42)	1435	283	235
ATMOS F722 Laddomat (C25ST, C32ST + PSK 10 – 42)	1606	283	280

Příslušenství pro rozšíření základních zapojení

Čerpadlová skupina ATMOS ESBE GRA311 Řízená – servopohon 120 s Rozteč 90 mm – 1“ ↑↓ 1“ Ideální pro radiátory/podlahovku (objednací kód: P0505)	Čerpadlová skupina ATMOS ESBE GFA311 Termostatická 20 – 55 °C Rozteč 90 mm – 1“ ↑↓ 1“ Ideální pro podlahovku (objednací kód: P0504)	Čerpadlová skupina ATMOS ESBE GDA311 Přímá Rozteč 90 mm – 1“ ↑↓ 1“ Ideální pro ohřev TUV (objednací kód: P0503)

Rozdělovač pro tři čerpadlové skupiny (tříokruhový) ATMOS ESBE GMA331 Rozteč 90 mm – 1“ ↑↓ 1“ (objednací kód: P0507)

Čerpadlová skupina ATMOS ESBE GRA311 Směšovací Rozteč 90 mm – 1“ ↑↓ 1“ Ideální pro radiátory (objednací kód: P0533)	Čerpadlová skupina ATMOS ESBE GFA311 Termostatická 20 – 55 °C Rozteč 90 mm – 1“ ↑↓ 1“ Ideální pro podlahovku (objednací kód: P0504)

Rozdělovač pro dvě čerpadlové skupiny (dvouokruhový) ATMOS ESBE GMA421 Rozteč 90 mm – 1“ ↑↓ 1“ (objednací kód: P0506)

Servopohon
ESBE ARA 661
230 V – 120 s – 6 Nm
(objednací kód: P0415)

Pro více příslušenství KLIKNĚTE
