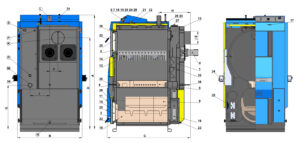

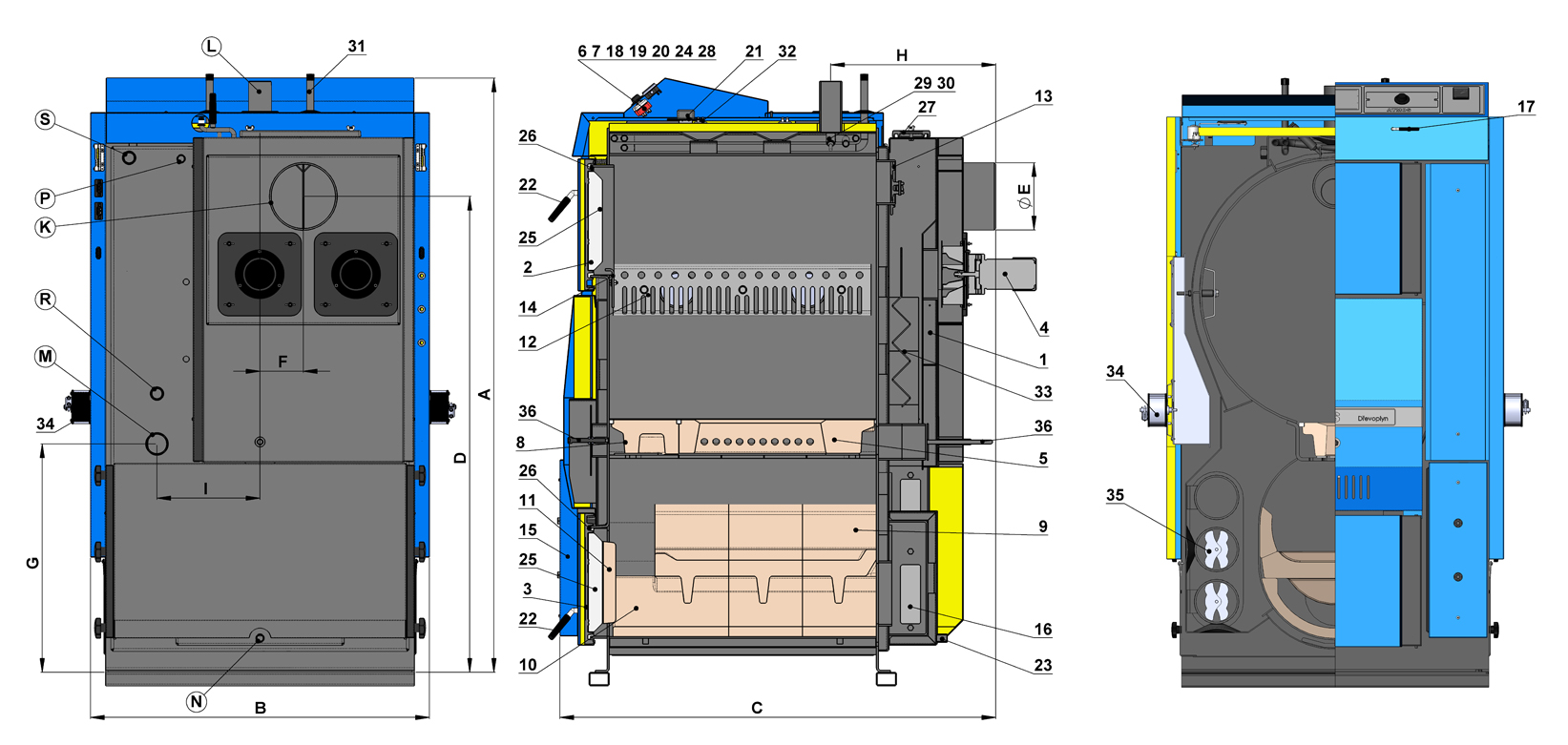

Legenda k nákresu kotle
|
| 1. |
Těleso kotle |
24. |
Termostat ventilátoru 2 (kotlový (provozní)) |
| 2. |
Dvířka přikládací (plnící) (pouze pravé provedení) |
25. |
Výplň dvířek – Sibral – velký |
| 3. |
Dvířka popelníková |
26. |
Těsnění dvířek – šňůra 18 x 18 |
| 4. |
Ventilátor (J22RR552) – 2x |
27. |
Čistící víko – horní |
| 5. |
Žáruvzdorná tvarovka – tryska |
28. |
Spalinový termostat |
| 6. |
Ovládací panel |
29. |
Termostat na čerpadlo – 70 °C |
| 7. |
Bezpečnostní termostat |
30. |
Termostat na čerpadlo – bezpečnostní – 95 °C |
| 8. |
Kostka trysky – prodloužení |
31. |
Chladící smyčka proti přetopení |
| 9. |
Žáruvzdorná tvarovka – kulový prostor – vrchní část |
32. |
Kondenzátor – 2x |
| 10. |
Žáruvzdorná tvarovka – kulový prostor – spodní část |
33. |
Brzdič spalin v kouřovodu – 2x |
| 11. |
Žáruvzdorná tvarovka – půlměsíc |
34. |
Servopohon Belimo |
| 12. |
Clona primárního vzduchu – 2x |
35. |
Brzdič spalin – do trubkovnice – 4x |
| 13. |
Zatápěcí záklopka |
36. |
Regulace sekundárního vzduchu |
| 14. |
Clona rámečku |
|
|
| 15. |
Víko trubkovnice |
|
|
| 17. |
Táhlo zatápěcí záklopky |
K |
– hrdlo kouřovodu |
| 18. |
Teploměr |
L |
– výstup vody z kotle |
| 19. |
Termostat ventilátoru 1 (kotlový (provozní)) |
M |
– vstup vody do kotle |
| 20. |
Vypínač |
N |
– nátrubek pro napouštěcí kohout |
| 21. |
Modul AD03 – 2x |
P |
– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| 22. |
Uzavírání dvířek |
S |
– alternativní výstup (např. pro expanzní nádobu nebo bojler) |
| 23. |
Napouštěcí kohout |
R |
– alternativní výstup (např. pro expanzní nádobu nebo bojler) |
