Home Produkty Cazane de gazeificare pe lemne – Dokogen DC25GD cu aprindere automata
  • Aprindere automata a lemnului
  • Informații tehnice
DC25GD cu aprindere automata

DC25GD cu aprindere automata

Cazan de gazeificare pe lemne cu aprindere automata pe lemne si reglare echitermica ACD 04

  • Puterea cazanului 25 kW

  • Randamentul cazanului 92,5 %

  • Aprindere automata a lemnului

  • Clasa de emisii 5 (Ecodesign)

  • Lungimea lemnului 530 mm

Avantajele cazanelor cu gazeificare pe lemne ATMOS

  • Posibilitatea de ardere a unor bucăți mari de lemne
  • Rezervor de combustibil de dimensiuni mari – durată lungă de ardere
  • Schimbător tubular
  • Eficiență înaltă, peste 90 % – aerul primar și secundar sunt preîncălzite la temperatură înaltă
  • Ardere ecologică – cazan potrivit ČSN EN 303-5 clasa 5, EKODESIGN 2015/1189
  • Exhaustor – scoaterea cenușii fără producerea prafului, centrală termică lipsită de fum
  • Bucla de răcire contra supraîncălzirii – fără riscul de deteriorare a cazanului
  • Oprirea automată a cazanului după arderea completă a combustibilului – termostat gaze de ardere
  • Evacuare confortabilă a cenușii – spațiu de ardere ceramic mare pentru cenușă (în cazul lemnelor, scoatem o dată pe săptămână)
  • Dimensiuni mici și greutate redusă
  • Opțiune ușă stânga/dreapta
  • Calitate înaltă

Instalare

Cazanele ATMOS trebuie să fie racordate la LADDOMAT 22 sau supapă de reglare termică (supapă cu trei căi comandată cu ajutorul unei acționări servo) pentru atingerea temperaturii minime a apei de intrare în cazan 65 °C. Temperatura de ieșire din cazan trebuie menținută continuu în intervalul de  80 – 90 °C.
Toate cazanele modelului de bază sunt livrate împreună cu bucla de răcire contra supraîncălzirii. Recomandăm instalarea cazanului cu rezervoare de acumulare care reduc consumul de combustibil și măresc confortul încălzirii.

MODELELE DE CAZANE DCxxGD SUNT DESTINATE DOAR RACORDĂRII LA REZERVOARE DE ACUMULARE AVÂND O CAPACITATE SUFICIENTĂ, ȘI ANUME,  55 DE LITRI LA 1 kW DE PUTERE INSTALATĂ A CAZANULUI.

Reglarea cazanelor

Electromecanică – reglarea puterii o facem cu ajutorul clapetei de aer de reglare comandată prin regulatorul de tiraj, tip FR 124, care deschide sau întredeschide automat clapeta de aer în funcție de temperatura de intrare a apei (80 – 90 °C). Setarea variatorului de putere trebuie efectuată cu mare atenție, întrucât în afara reglării puterii, variatorul îndeplinește încă o funcție importantă, și anume securizează cazanul contra supraîncălzirii. Cazanul este echipat și cu un termostat de reglare amplasat pe panoul de comandă al cazanului, care comandă exhaustorul potrivit temperaturii de ieșire setate (80 – 85 °C). Temperatura setată pe termostatul de reglare ar trebui să fie cu 5 °C mai mică decât pe regulatorul de tiraj FR 124.
În plus, cazanele sunt echipate cu un termostat pentru gaze de ardere care servește pentru oprirea exhaustorului după arderea completă a combustibilului.

Cazanele funcționează la putere redusă până la 70 % din puterea nominală și fără exhaustor (la cazanele DCxxGD nu recomandăm exploatarea cu exhaustorul oprit).

Panou de control al cazanului cu reglare standard



Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse

Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului).
Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate

Reglementare echitermică ACD 03

Fiecare cazan poate fi echipat cu un control electronic tactil modern ATMOS ACD 03 pentru controlul intregului sistem de incalzire in functie de temperatura exterioara, temperatura camerei si timp. Această reglare este capabilă să controleze centrala în sine cu un ventilator cu multe alte funcții.

Panou de comanda cazan cu reglare echitermica ATMOS ACD 03

Reglementare echitermică ACD 04

Cazanele DC18GD, DC25GD și DC30GD pot fi comandate din fabrică numai cu controlul tactil ATMOS ACD 04 încorporat în combinație cu Aprinderea automată a lemnului (AIW). Cazanele sunt deja echipate cu toți senzorii necesari. Această unitate este proiectată pentru controlul confortabil al sistemului de apă caldă a clădirii încălzite. Regulatorul contine functii pentru controlul direct al cazanului, circuitul cazanului, trei circuite de incalzire, apa calda menajera, solar, etc.

Panou de comanda cazan cu reglare echitermica ATMOS ACD 04

Aprindere automata a lemnului

Aprinderea automată a lemnului este utilizată pentru aprinderea planificată a cazanului, de exemplu înainte de sosirea acasă după-amiaza sau înainte de sosirea la cabană. Aprinderea combustibilului este foarte rapidă (aprox. 5 minute) și permite operatorului cazanului să se „încălzi”. Aprinderea combustibilului poate fi setata si programata pentru controlul ATMOS ACD 04 in functie de timp (program saptamanal), in functie de cerintele sistemului de incalzire sau in functie de temperatura din rezervorul de stocare.

Între ușile superioare și inferioare, există un dispozitiv încorporat pentru aprinderea automată a lemnului (camera cu spirală strălucitoare). Pentru aprindere se folosesc peleți de lemn de înaltă calitate, care umplu camera de aprindere. Cantitatea de peleți corespunde mărimii lamei, care face parte din livrarea cazanului.
Peleții înșiși se aprind la un moment stabilit folosind o bobină incandescentă electrică (500 W).



Legendă pentru desenele cazanului cu aprindere automată pe lemne Desen aprindere automată pe lemne
1. Corpul cazanului 19. Canal de alimentare aer 1.  Placă spirală strălucitoare
2. Ușa de alimentare combustibil (superioară) 20. Întrerupător cu lampă de control 2.  spirală strălucitoare
3. Uşă de evacuare a cenuşii (inferioară) 22. Regulator de tiraj – Honeywell FR124 3.  Cameră de aprindere detașabilă
4. Ventilator – evacuare (S) 23. Serpentină de răcire contra supraîncălzirii 4.  Capac cu șurub (întotdeauna strâns în timpul funcționării)
5. Piesă ceramică refractară – duză de aer 24. Reglementare echitermică ACD 04 5.  Cameră de golire detașabilă
6. Panou de control 25. Termoizolaţie uşă – Sibral
mic – puternic pentru ușa superioară
mic – slab pentru ușa inferioară
 6.  Cupa de umplere peleți
7. Termostat de siguranţă 26. Şnur etanşare uşă 18 x 18
8. Clapetă de reglare 30. Condensator pentru ventilator de extracţie – 1μF
9. Piesă ceramică refractară – partea laterală a focarului (cameră de ardere) 33. Schimbătorul tubular (placa tubulară)

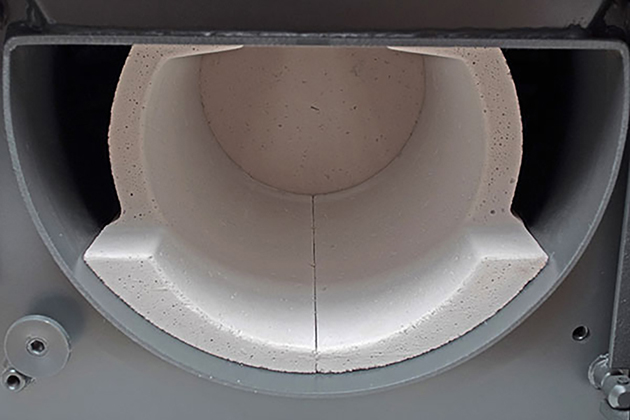

10. Piesă ceramică refractară – cameră sferică (cameră de ardere secundară) 35. spatiu pentru termostate (senzori)
11. Etanşarea duzei – 12 x 12 (14 x 14) 36. Șurub de blocare
12. Piesă ceramică refractară – tip semilună  37. Dispozitiv de aprindere
13. Clapetă de aprindere
14. Piesă ceramică refractară – partea din spate a camerei sferice K – canalul de fum
15. Capac de curăţare L – ieşirea apei din cazan
16. Ecranul cadrului M – intrarea apei în cazan
17. Mânerul clapetei de aprindere N – racord pentru robinetul de umplere
18. Siguranta T6.3A / 1500 – tip H P – racord pentru senzorul de temperatură a supapei termice montată pe serpentina de răcire (TS130, STS20)

Informații tehnice



Legendă pentru desenele cazanului
1. Corpul cazanului 18. Termometru
2. Ușa de alimentare combustibil (superioară) 19. Canal de alimentare aer
3. Uşă de evacuare a cenuşii (inferioară) 20. Întrerupător cu lampă de control
4. Ventilator – evacuare (S) 22. Regulator de tiraj – Honeywell FR124
5. Piesă ceramică refractară – duză de aer 23. Serpentină de răcire contra supraîncălzirii
6. Panou de control 24. Termostat de control al ventilatorului (cazan)
7. Termostat de siguranţă 25. Termoizolaţie uşă – Sibral
8. Clapetă de reglare 26. Şnur etanşare uşă 18 x 18
9. Piesă ceramică refractară – partea laterală a focarului (cameră de ardere) 27. Termostat gaze arse
10. Piesă ceramică refractară – cameră sferică (cameră de ardere secundară) 30. Condensatorul ventilatorului
11. Etanşarea duzei – 12 x 12 (14 x 14) 33. Schimbătorul tubular (placa tubulară)
12. Piesă ceramică refractară – tip semilună
13. Clapetă de aprindere K – canalul de fum
14. Piesă ceramică refractară – partea din spate a camerei sferice L – ieşirea apei din cazan
15. Capac de curăţare M – intrarea apei în cazan
16. Ecranul cadrului N – racord pentru robinetul de umplere
17. Mânerul clapetei de aprindere P – racord pentru senzorul ventilatorului care comandă bucla de răcire (TS 131, STS 20)



Dimensiuni (mm) Tipul cazanului
DC18GD DC25GD DC30GD DC40GD DC50GD
A 1281 1281 1281 1435 1435
B 820 1020 1020 1120 1120
C 680 680 680 680 680
D 945 945 945 1095 1095
E 150/152 150/152 150/152 150/152 150/152
F 87 87 87 82 78
G 185 185 185 185 185
H 1008 1008 1008 1152 1152
CH 256 256 256 256 256
I 256 256 256 256 256
J 6/4″ 6/4″ 6/4″ 2″ 2″



Specificații Tipul cazanului
DC18GD DC25GD DC30GD DC40GD DC50GD
Puterea cazanului kW
 19 25 29,8 40 49
Suprafaţa de încălzire m2 2,5 3,1 3,1 3,8 4,1
Volumul rezervorului de combustibil dm3 (l)
 80 120 120 160 160
Dimensiuni uşă de alimentare mm 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Tirajul necesar al coşului Pa/mbar
 16/0,16 18/0,18 20/0,20 22/0,22 24/0,24
Suprapresiunea maximă de lucru a apei kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5
Greutatea cazanului kg
 376 469 466 548 565
Diametru racordare coş (evacuare gaze arse) mm 150/152 150/152 150/152 150/152 150/152
Clasă de protecţie electrică IP 20 20 20 20 20
Putere el. absorbită W 50 50 50 50 50
Randamentul cazanului %
 90,3 92,5 91,3 90,5 92,0
Clasa cazanului   5 5 5 5 5
Clasa de eficiență energetică   A+ A+ A+ A+ A+
Temperatura gazelor arse la putere nominală °C 145 127 148 175 183
Viteza gazelor arse la putere nominală kg/s 0,014 0,017 0,017 0,021 0,025
Combustibil recomandat (de bază)   Lemn uscat cu putere calorică 15 – 17 Mj.kg-1, conţinut de apă 12 – 20 %, diametru 80 – 150 mm
Consum mediu de combustibil kg.h-1 5,1 6,1 7,7 10 13
Lungimea a butucilor mm
 330 530 530 530 530
Timp de ardere continuă la putere nominală hod. 2 2 2 2 2
Volumul apei din cazan l
 73 105 105 112 128
Pierderi de presiune în cazan mbar  0,22 0,22 0,22 0,23 0,24
Volumul minim al rezervorului de stocare * l 1045 1375 1639 2200 2695
Temperatura obligatorie de lucru a cazanului °C 75 – 95
Tensiune de alimentare V/Hz 230/50
EKODESIGN
* Modelele de cazane din seria DOKOGEN sunt destinate numai pentru conectarea la REZERVORELE DE ACUMULARE cu un volum minim de 55 l per 1 kW de putere instalat al cazanului.
