Regulacja ekwitermiczna ATMOS ACD 03/04

Przeznaczony jest do sterowania systemem ciepłej wody ogrzewanego budynku. Sterowanie kontrolerem jest proste i intuicyjne dzięki ekranowi dotykowemu. Sterownik zawiera funkcje do bezpośredniego sterowania kotłem, obiegiem kotłowym, maksymalnie trzema obiegami grzewczymi, c.w.u., solarnym itp…

Urządzenia do regulacji ekwitermicznej ATMOS ACD 03 i ATMOS ACD 04, wyposażone w ekran dotykowy, przeznaczone są do wygodnego sterowania układem wodnej instalacji grzewczej w ogrzewanym obiekcie. Obsługa regulatora dzięki zastosowaniu ekranu dotykowego jest bardzo prosta i intuicyjna. Regulatory ACD 03 i ACD 04 różnią się sposobem wykonania puszki instalacyjnej. Obsługa i funkcje obu regulatorów są identyczne.

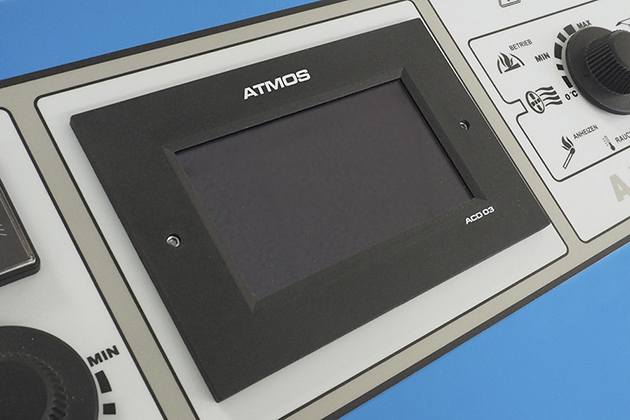

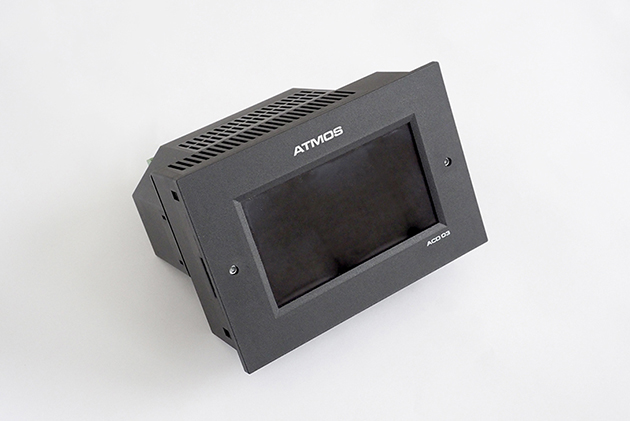

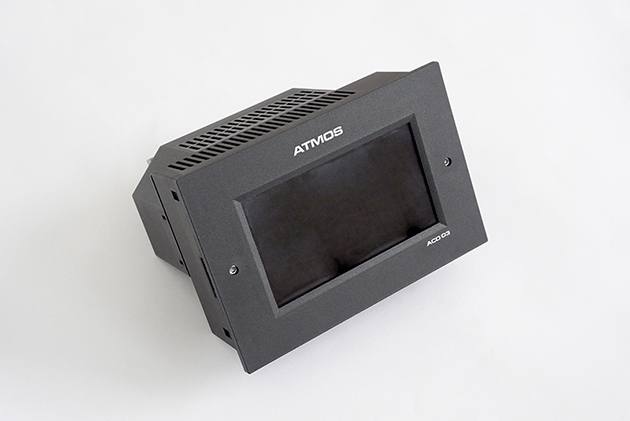

ATMOS ACD 03 - regulator do umieszczenia w panelu kotła

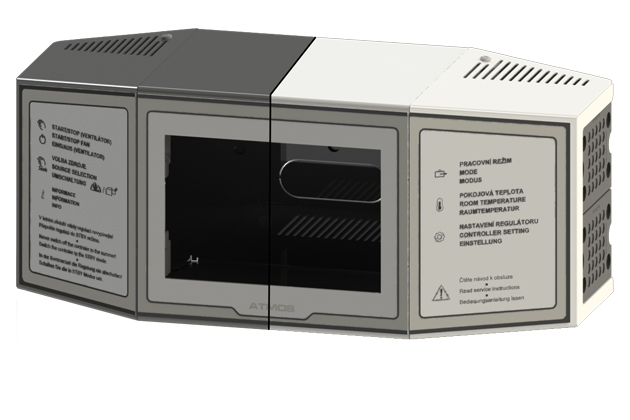

Regulator ACD 03 wykonany jest w wersji przeznaczonej do umieszczenia w panelu kotła, po wyłamaniu otworu fabrycznie przygotowanego pod regulator ACD 03 (wymiary 92 x 138 mm). Możliwe jest również umieszczenie regulatora w specjalnej puszce SWS 18, przygotowanej do montażu na ścianie.

Regulator może sterować:

  • grzanie trzech obiegów grzewczych (np. dwa obiegi grzejnikowe klasyczne + jeden obieg ogrzewania podłogowego) według wymaganej temperatury pokojowej, temperatury zewnętrznej (krzywe ekwitermiczne) oraz w zależności od czasu za pomocą trzech rodzajów zadajników pokojowych (czujników)
    lub
    jeden obieg kotłowy i dwa obiegi grzewcze – obieg kotłowy do utrzymywania minimalnej temperatury wody powrotnej do kotła 65 °C, z wykorzystaniem trójdrogowego zaworu mieszającego z siłownikiem i pompą oraz grzania dwóch obiegów grzewczych (np. grzejniki konwencjonalne lub ogrzewanie podłogowe) wg. do wymaganej temperatury pokojowej, temperatury zewnętrznej (krzywe ekwitermiczne) oraz w funkcji czasu za pomocą trzech typów zadajników pokojowych (czujników)
  • grzanie ciepłej wody użytkowej (CWU) do wymaganej temperatury (np. 55 °C)
  • ogrzewanie słoneczne za pomocą kolektorów słonecznych
  • optymalne ładowanie i rozładowywanie zbiorników magazynowych zgodnie z wymaganiami klienta
  • automatyczne przełączanie pracy dwóch źródeł ciepła (kotłów) np. kotłów na drewno i gaz ziemny / na drewno i pelety
  • pełna eksploatacja kotła w oparciu o potrzeby instalacji grzewczej wraz z wentylatorem wyciągowym
  • automatyczny zapłon drewna

Regulator elektroniczny ATMOS ACD 03 dostarczany jest w komplecie z niezbędnymi czujnikami i listwą zaciskową do łatwego montażu w panelu kotła:

Regulator ekwitermiczny przeznaczony do kotłów na pellet (bez czujnika spalin) ATMOS ACD 03
– kod S0103

Kompozycja zestawu / Nazwa Oznaczenie produkcyjne Ilość sztuk w zestawie Zakres pomiarowy Długość kabla
Regulator ekwitermiczny z ekranem dotykowym i modułem przekaźnikowym – Kompletny (A + B) ATMOS ACD 03 1
Zestaw konektorów SCS34 1
Czujnik temperatury zewnętrznej (AF) – przewodowy AF20-B65 1 -40… +70 0 m
Czujnik temperatury wody kotłowej (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Czujnik kontaktowy instalacji grzewczej (VF)
– przewodowy

– PVC
SF20-B54 3 0… +110 4 m
Czujnik temperatury CWU (SF)
Czujnik zbiornika akumulacyjnego (PF/FPF)
– PVC
KTF20-65-5M-B 3 -20… +110 5 m



Regulator ekwitermiczny przeznaczony do kotłów z zasypem ręcznym (z czujnikiem spalin) ATMOS ACD 03 AGF
– kod S0106

Kompozycja zestawu / Nazwa Oznaczenie produkcyjne Ilość sztuk w zestawie Zakres pomiarowy Długość kabla
Regulator ekwitermiczny z ekranem dotykowym i modułem przekaźnikowym – Kompletny (A + B) ATMOS ACD 03 1
Zestaw konektorów SCS34 1
Czujnik temperatury zewnętrznej (AF) – przewodowy AF20-B65 1 -40… +70 0 m
Czujnik temperatury wody kotłowej (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Czujnik kontaktowy instalacji grzewczej (VF)
– przewodowy

– PVC
SF20-B54 3 0… +110 4 m
Czujnik temperatury CWU (SF)
Czujnik zbiornika akumulacyjnego (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m
Czujnik spalin do sterowania pracą kotła (AGF)

AGF3 1 0… +400 2 m



Regulator ekwitermiczny przeznaczony do kotłów na pellet (z czujnikiem spalin) ATMOS ACD 03 AGF WIFI
kod S0108 – PRZYGOTOWUJEMY

Kompozycja zestawu / Nazwa Oznaczenie produkcyjne Ilość sztuk w zestawie Zakres pomiarowy Długość kabla
Regulator ekwitermiczny z ekranem dotykowym i modułem przekaźnikowym – Kompletny (A + B) ATMOS ACD 03 1
Zestaw konektorów SCS34 1
Czujnik temperatury zewnętrznej (AF) – przewodowy AF20-B65 1 -40… +70 0 m
Czujnik temperatury wody kotłowej (WF) – silikon KTF20-65-2M 1 -20… +110 2 m
Czujnik kontaktowy instalacji grzewczej (VF)
– przewodowy

– PVC
SF20-B54 3 0… +110 4 m
Czujnik temperatury CWU (SF)
Czujnik zbiornika akumulacyjnego (PF/FPF) – PVC
KTF20-65-5M-B 3 -20… +110 5 m
Czujnik spalin do sterowania pracą kotła (AGF)

AGF3 1 0… +400 2 m
Bramka bezprzewodowa Ethernet/Wi-Fi ATMOS WIFI GATE 1000

ATMOS WIFI GATE 1000 1

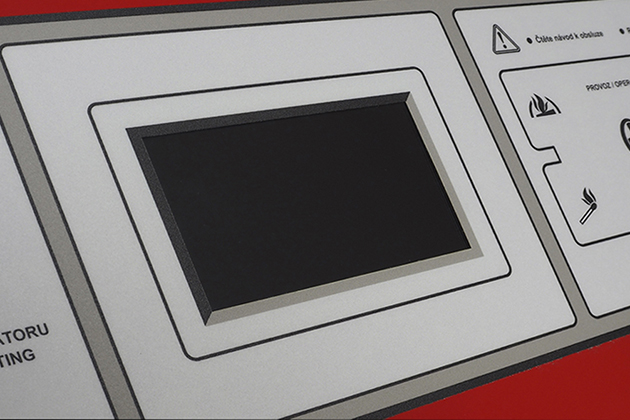

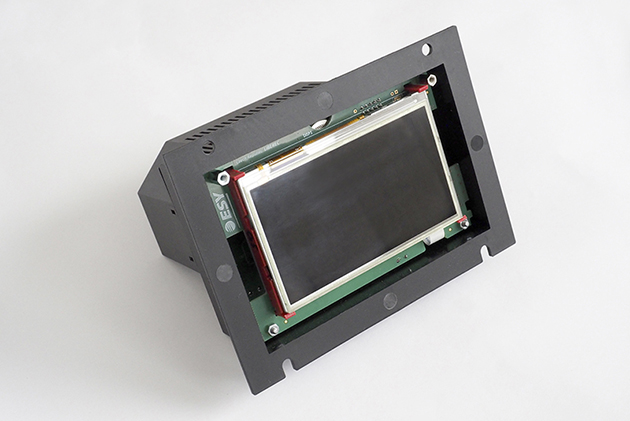

ATMOS ACD 04 - regulator zaprojektowany do umieszczenia (fabrycznie) w panelu przyrządowym kotła

Regulator ACD 04 został zaprojektowany do wkręcenia w panelu przyrządowym kotła. Chodzi o rozwiązanie dostarczane bezpośrednio z zakładu produkcyjnego, gdy kocioł nie zawiera klasycznych elementów sterujących, takich jak termometr i termostaty. Panel kotła przystosowany jest tylko do instalacji regulatora ACD 04.



Regulator może sterować:

  • grzanie trzech obiegów grzewczych (np. dwa obiegi grzejnikowe klasyczne + jeden obieg ogrzewania podłogowego) według wymaganej temperatury pokojowej, temperatury zewnętrznej (krzywe ekwitermiczne) oraz w zależności od czasu za pomocą trzech rodzajów zadajników pokojowych (czujników)
  • lub
    jeden obieg kotłowy i dwa obiegi grzewcze – obieg kotłowy do utrzymywania minimalnej temperatury wody powrotnej do kotła 65 °C, z wykorzystaniem trójdrogowego zaworu mieszającego z siłownikiem i pompą oraz grzania dwóch obiegów grzewczych (np. grzejniki konwencjonalne lub ogrzewanie podłogowe) wg. do wymaganej temperatury pokojowej, temperatury zewnętrznej (krzywe ekwitermiczne) oraz w funkcji czasu za pomocą trzech typów zadajników pokojowych (czujników)
  • grzanie ciepłej wody użytkowej (CWU) do wymaganej temperatury (np. 55 °C)
  • ogrzewanie słoneczne za pomocą kolektorów słonecznych
  • optymalne ładowanie i rozładowywanie zbiorników magazynowych zgodnie z wymaganiami klienta
  • automatyczne przełączanie pracy dwóch źródeł ciepła (kotłów) np. kotłów na drewno i gaz ziemny / na drewno i pelety
  • pełna eksploatacja kotła w oparciu o potrzeby instalacji grzewczej wraz z wentylatorem wyciągowym
  • automatyczny zapłon drewna



W celu optymalnego, ekonomicznego i wygodnego sterowania ogrzewaniem budynku, zalecamy zakup jednego z naszych jednostek pokojowych ARU5, ARU10 i ARU30 jako akcesorium (dla każdego obiegu grzewczego) z ekranem dotykowym dla lepszej możliwości regulacji instalacji grzewczej. W przypadku stosowania regulacji do ogrzewania solarnego należy dokupić czujnik do solaru FF00–75P65 (-20 – 300 °C) oraz drugi czujnik KTF20.

Jednostka pokojowa (czujnik) do regulatora ekwitermicznejgo ACD 03/04 ATMOS ARU5



Jednostka pokojowa bez wyświetlacza do regulatora ekwitermicznego ACD 03/04 ATMOS ARU10



Jednostka pokojowa z wyświetlaczem do regulatora ekwitermicznego ACD 03/04 ATMOS ARU30

Połączenie z regulatorem ACD 03/04 i jednostkami pokojowymi ARUxx
