Kocioł zgazowujący węgiel brunatny / drewno (nagrzewania)
- Dane techniczne
- Do pobrania
-
Zalety kotłów gazujących na węgiel ATMOS
- Możliwość spalania wysokiej jakości węgla brunatnego i drewna jako paliwa zastępczego
- Duży zasobniki na opał – dług czas spalania
- Wysoka sprawność od 85,4 do 90,4 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie nagrzewane do wysokiej temperatury
- Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 4 a 5, EKODESIGN 2015/1189
- Wentylator wyciągowy – bezpyłowe odpopielanie, kotłownia bezdymna
- Pętla chłodząca przeciwko przegrzaniu – bez ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu a węgla raz dziennie)
- Łatwiejsze czyszczenie – (kocioł z wymiennika rurowego – C25ST, C32ST, C50S)
- Mały wymiary i niska masa
- Wybór drzwi lewych / prawych
- Wysoka jakość
Instalacja
Wymaganym sposobem zabezpieczenia jest podłączenie kotła w połączeniu z systemem LADDOMAT 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku zastosowania sterownika elektronicznego ATMOS ACD 03), co pozwala na stworzenie oddzielnego obiegu kotła i obieg grzewczy (pierwotny i wtórny) zapewniający temperaturę powrotu do kotłów co najmniej 65 °C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90°C, a na trójdrogowym zaworze mieszającym ustawiamy temperaturę wody dla grzejników lub ogrzewania podłogowego według potrzeb (np. 30 – 80°C). Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem.
Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.

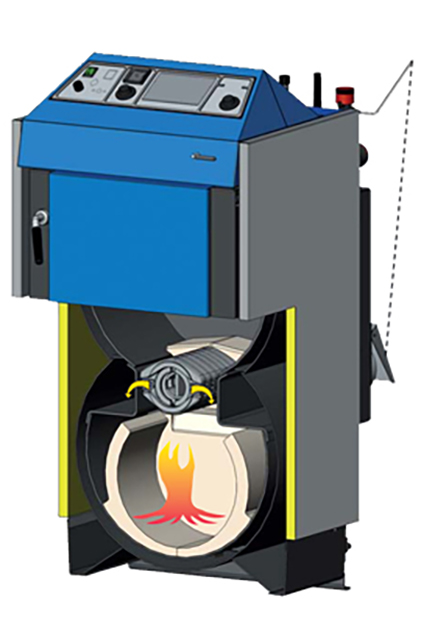

- ATMOS Kombi C18S

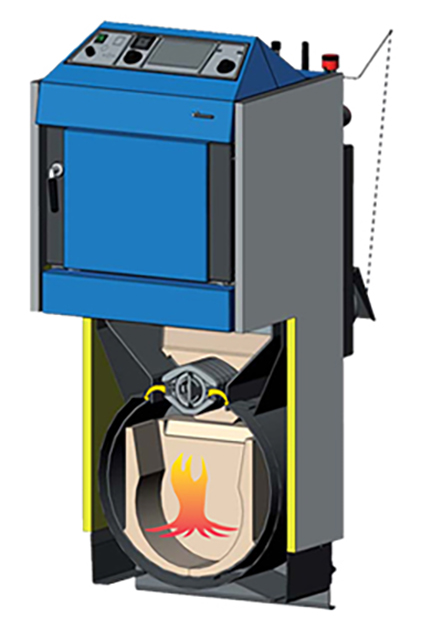

- ATMOS Kombi C25ST

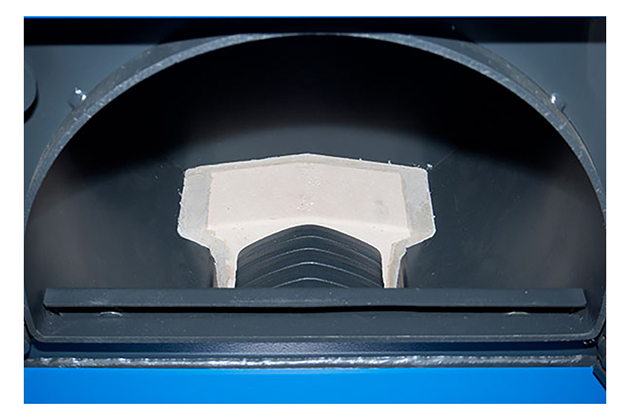

- Widok górnej komory do dokładania
- Wielkość komory do dokładania

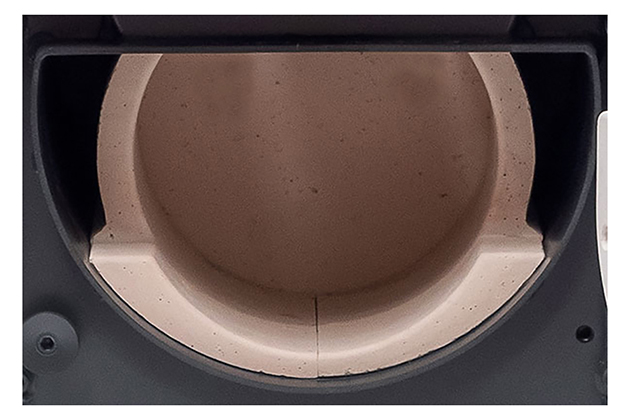

- Widok dolnej komory do dokładania

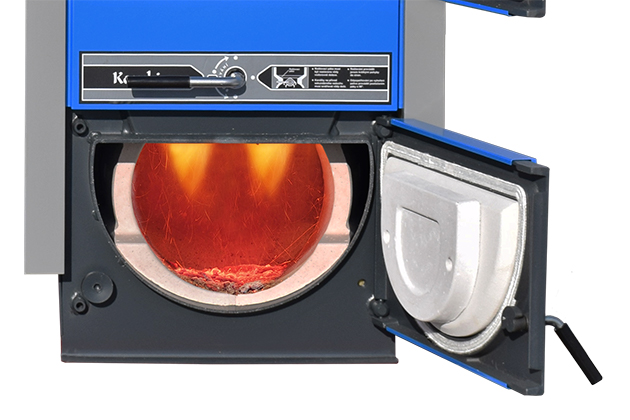

- Płonięcie płomienia w dolnej komorze spalania w przestrzeni kulistej
- Wentylator odciągu minimalizuje dymienie podczas dokładania i pracy kotła

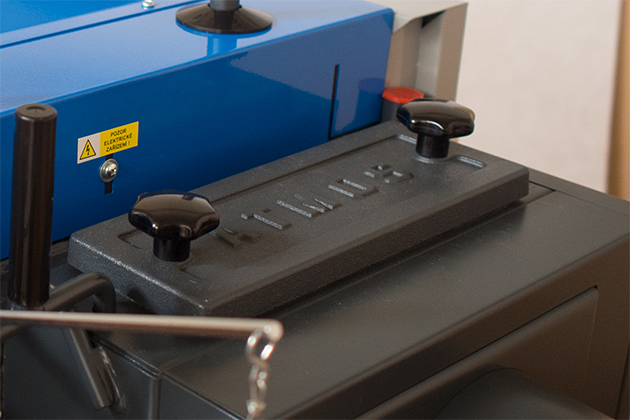

- Górna nasadka do czyszczenia
- Schemat podłączenia kotła z Laddomatem 22 bez zbiorników akumulacyjnych
- Schemat podłączenia kotła ze sterowaniem ekwitermicznym ACD 03 i zbiornikami akumulacyjne
Regulacja kotłów
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.
Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.
- Przepustnica kontrolna powietrza
- Regulator ciągu FR 124
- Panel sterowania kotła z regulacją standardową
Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy
Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów
Regulacja ekwitermiczna ACD 03
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
- Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 03
Dane techniczne
- CxxS
- CxxST
| Legenda do rysunku kotła | |||
| 1. | Korpus kotła | 21. | Rurowy wymiennik ciepła (C25ST, C32ST, C50S) |
| 2. | Drzwiczki komory załadowczej | 22. | Regulator ciągu – HONEYWELL FR124 |
| 3. | Drzwiczki popielnika | 23. | Żaroodporna kształtka – przednia kostka |
| 4. | Wentylatora wyciągowego (S) | 24. | Termostat regulacyjny wentylatora |
| 5. | Żaroodporna kształtka – tylna kostka | 25. | Wypełnienie drzwiczek – Sibral – cienki |
| 6. | Panel sterowania | 26. | Uszczelka drzwiczek – sznurek 18 x 18 |
| 7. | Termostat bezpieczeństwa | 27. | Przegroda paleniska – tylna CxxST |
| 8. | Zawór regulacyjny | 28. | Zwalniacz spalin – Wzdłuż podłużnej przestrzeni (C50S) |
| 9. | Ruszt (segment) | 30. | Termostat spalinowy |
| 10. | Żaroodporna kształtka – przestrzeń kulista | 31. | Kondensator wentylatora wyciągowego – 1μF |
| 11. | Rura do rusztu | 32. | Spirala chłodząca przed przegrzaniem |
| 12. | Żaroodporna kształtka – półksiężyc | 33. | Regulacja powietrza pierwotnego |
| 13. | Zawór do rozpalania | 34. | Regulacja powietrza wtórnego |
| 14. | Żaroodporna kształtka – czoło przestrzeni kulistej | ||
| 15. | Wieko do czyszczenia | ||
| 16. | Dźwignia rusztu | K | – Króciec czopucha |
| 17. | Cięgno zaworu do rozpalania | L | – Wylot wody z kotła |
| 18. | Termometr | M | – Wlot wody do kotła |
| 19. | Przegroda paleniska – przednia | N | – Nasada do kurka napełniania |
| 20. | Wyłącznik | P | – Króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| Wymiary (mm) | ||||||
| C15S | C18S | C25ST | C32ST | C40S | C50S | |
| A | 1185 | 1185 | 1435 | 1435 | 1435 | 1435 |
| B | 658 | 758 | 758 | 858 | 958 | 1117 |
| C | 595 | 675* | 675* | 675* | 675* | 675* |
| D | 874 | 874 | 1121 | 1121 | 1121 | 1115 |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 65 | 65 | 65 | 65 | 65 | 78 |
| G | 210 | 210 | 210 | 210 | 210 | 210 |
| H | 933 | 933 | 1177 | 1177 | 1177 | 1177 |
| CH | 212 | 212 | 212 | 212 | 212 | 212 |
| I | 212 | 212 | 212 | 212 | 212 | 212 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ |
* szerokość kotła po usuwanie pokrywy bocznej wynosi 555 mm
| Dane techniczne | Typ kotła | ||||||
| C15S | C18S | C25ST | C32ST | C40S | C50S | ||
| Moc cieplna kotła | kW | 16 | 20 | 25 | 32 | 40 | 48 |
| Zużycie ciepła kotła | kW | 17,7 | 22,5 | 28,1 | 36,1 | 46,8 | 53,3 |
| Powierzchnia grzewcza | m2 | 1,6 | 1,8 | 2,6 | 3,1 | 3,2 | 3,5 |
| Pojemność zasypu paliwa | dm3 (l) | 45 | 60 | 90 | 110 | 135 | 135 |
| Rozm. otworu do napełniania | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
| Wymagany ciąg komina | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 28/0,28 | 28/0,28 |
| Maks. ciśnien. robocze wody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
| Masa kotła | kg | 273 | 295 | 379 | 415 | 434 | 497 |
| Średnica króćca spalinowego | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| Stopień ochrony części elektr. | IP | 20 | 20 | 20 | 20 | 20 | 20 |
| Zużycie energii (pomocnicze) | W | 50 | 50 | 50 | 50 | 50 | 50 |
| Zużycie energii w trybie czuwania | W | 0 | 0 | 0 | 0 | 0 | 0 |
| Tryb zapłonu | ręczny | ||||||
| Sprawność kotła | % | 90,4 | 88,9 | 88,9 | 88,6 | 85,4 | 90,0 |
| Efektywność paliwowa przy nominalnej mocy cieplnej (ηn) | % | 85,4 | 88,9 | 88,9 | 88,6 | 80,6 | 85,1 |
| Klasa kotła | 5 | 5 | 5 | 5 | 4 | 5 | |
| Kategoria kotła | 1 | ||||||
| Tryb pracy | bezkondensacyjny | ||||||
| Kocioł na paliwo stałe z kogeneracją | Nie | ||||||
| Grzejnik kombinowany | Nie | ||||||
| Klasa efektywności energetycznej | B | C | C | C | C | B | |
| Temperatura spalin przy mocy znamionowej | °C | 141 | 169 | 164 | 181 | 225 | 173 |
| Temperatura spalin / ciąg do obliczenia drogi spalin (komin) | °C / Pa | 156 / 16 | 179 / 20 | 174 / 23 | 191 / 25 | 235 / 28 | 193 / 28 |
| Przepływ masowy spalin przy mocy znamionowej | kg/s | 0,010 | 0,012 | 0,014 | 0,019 | 0,023 | 0,028 |
| Wymagane paliwo (zalecane) | Węgiel brunatny ORZECH o wartości opałowej 17 – 20 MJ.kg-1 | ||||||
| Zastępca paliwa (nagrzewania) | Suche drewno (kłody) o kaloryczności 15 – 17 MJ.kg-1, zawartość wody min. 12 % – maks. 20 %, średnica 80 – 150 mm | ||||||
| Zalecana długość drewna | mm | 250 | 330 | 330 | 430 | 530 | 530 |
| Czas palenia przy nominalnej wydajności dla węgiel | hod. | 4 | 4 | 4 | 5 | 5 | 4 |
| Czas palenia przy nominalnej wydajności dla drewno | hod. | 2 | 2 | 2 | 3 | 3 | 2 |
| Objętość wody w kotle | l | 37 | 45 | 68 | 74 | 77 | 105 |
| Strata hydrauliczna kotła | mbar | 0,17 | 0,18 | 0,20 | 0,22 | 0,22 | 0,22 |
| Napięcie zasilania | V/Hz | 230/50 | |||||
| Ekodesign | Tak | Tak | Tak | Tak | Tak | Tak | |
| Prawidłowa minimalna temperatura powrotnej wody podczas pracy wynosi 65 °C. | |||||||
| Prawidłowa temperatura kotła podczas pracy wynosi 80 – 90 °C. | |||||||
- C15S, C18S // C25ST, C32ST, C40S // C50S
