Kotły zgazowujące na brykiety brunatne i węgiel kamienny

Są skonstruowane do spalania brykiety węgielne na zasadzie generatorowego zgazowania z wykorzystaniem wentylatora wyciągowego (S), który odciąga spaliny z kotła.

Korpus kotła jest spawany z wysokiej jakości blachy stalowej o grubości 6 do 3 mm. Tworzą go dwie umieszczone nad sobą komory – górna służy jako zasobnik opału, dolna jako komora spalania i popielnik, Między nimi jest umieszczony nowy, chroniony patentem ruszt, który umożliwia doskonałe zgazowanie węgla i drewna oddzielnie lub razem i łatwe usuwanie popiołu. W tylnej części korpusu kotła znajduje się pionowy kanał spalinowy posiadający w górnej części klapkę do rozpalania. Górna część kanału spalinowego posiada króciec przewodu dymnego do podłączenia do komina. Powietrze pierwotne i wtórne jest wstępnie nagrzewane do wysokiej temperatury do osiągnięcia wysokiej sprawności i wysokiej jakości spalania.

Sprawność kotła według typu 90,4 - 91,1 %
Spełnia wymagania Ekoprojektu (2015/1189)
Klasa kotła 5 (ČSN EN 303-5)

Zalety kotłów zgazowujących ATMOS na brykiety z węgla brunatnego i węgla kamiennego

Duży zasobniki na opał – dług czas spalania
Wysoka sprawność – powietrze pierwotne i wtórne jest wstępnie nagrzewane do wysokiej temperatury
Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 4 a 5, EKODESIGN 2015/1189
Wentylator odciągu – bezpyłowe usuwanie popiołu, kotłownia bez dymu
Pętla chłodząca przeciwko przegrzaniu – bez ryzyka uszkodzenia kotła
Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół
Mały wymiary i niska masa
Wybór drzwi lewych / prawych
Wysoka jakość

Instalacja

Wymaganym sposobem zabezpieczenia jest podłączenie kotła w połączeniu z systemem Laddomat 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku zastosowania sterownika elektronicznego ATMOS ACD 03), co pozwala na stworzenie oddzielnego obiegu kotła i obieg grzewczy (pierwotny i wtórny) zapewniający temperaturę powrotu do kotłów co najmniej 65 °C. Temperatura wody na wylocie kotła musi stale zawierać się w zakresie 80 – 90 °C.Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem.

Polecamy montaż kotłów ze zbiornikami akumulacyjnymi, które zmniejszą zużycie paliwa i podniosą komfort ogrzewania.

: Widok górnej komory do dokładania

: Wielkość komory do dokładania

: Widok dolnej komory do dokładania

: Płonięcie płomienia w dolnej komorze spalania w przestrzeni kulistej

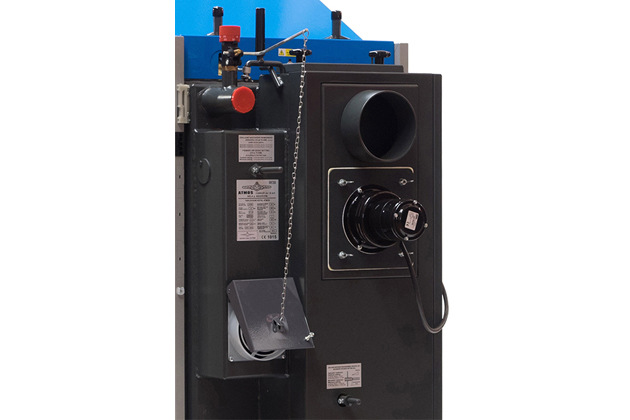

: Wentylator odciągu minimalizuje dymienie podczas dokładania i pracy kotła

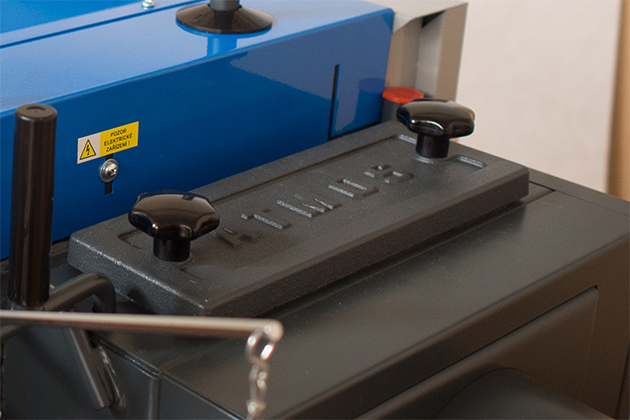

: Górna nasadka do czyszczenia

Regulacja kotłów

Elektromechaniczna – regulację mocy zapewnia klapka sterowana regulatorem ciągu, typ FR 124, który automatycznie według nastawionej temperatury wyjściowej wody (80 – 90 °C) otwiera lub przymyka klapkę powietrza. Nastawieniu regulatora mocy należy poświęcać sporo uwagi, ponieważ regulator oprócz regulacji mocy zabezpiecza również kocioł przed przegrzaniem. Kocioł posiada też regulacyjny termostat umieszczony na panelu kotła, który steruje wentylatorem według nastawionej temperatury wyjściowej (80 – 85 °C). Na termostacie regulacyjnym powinna być nastawiona temperatura o 5 °C niższa, niż na regulatorze ciągu FR 124.

Kotły posiadają dodatkowo termostat spalinowy, który służy do wyłączania wentylatora wyciągowego po spaleniu opału. Kotły pracują z obniżoną mocą na 70 % mocy znamionowej również bez wentylatora.

: Przepustnica kontrolna powietrza

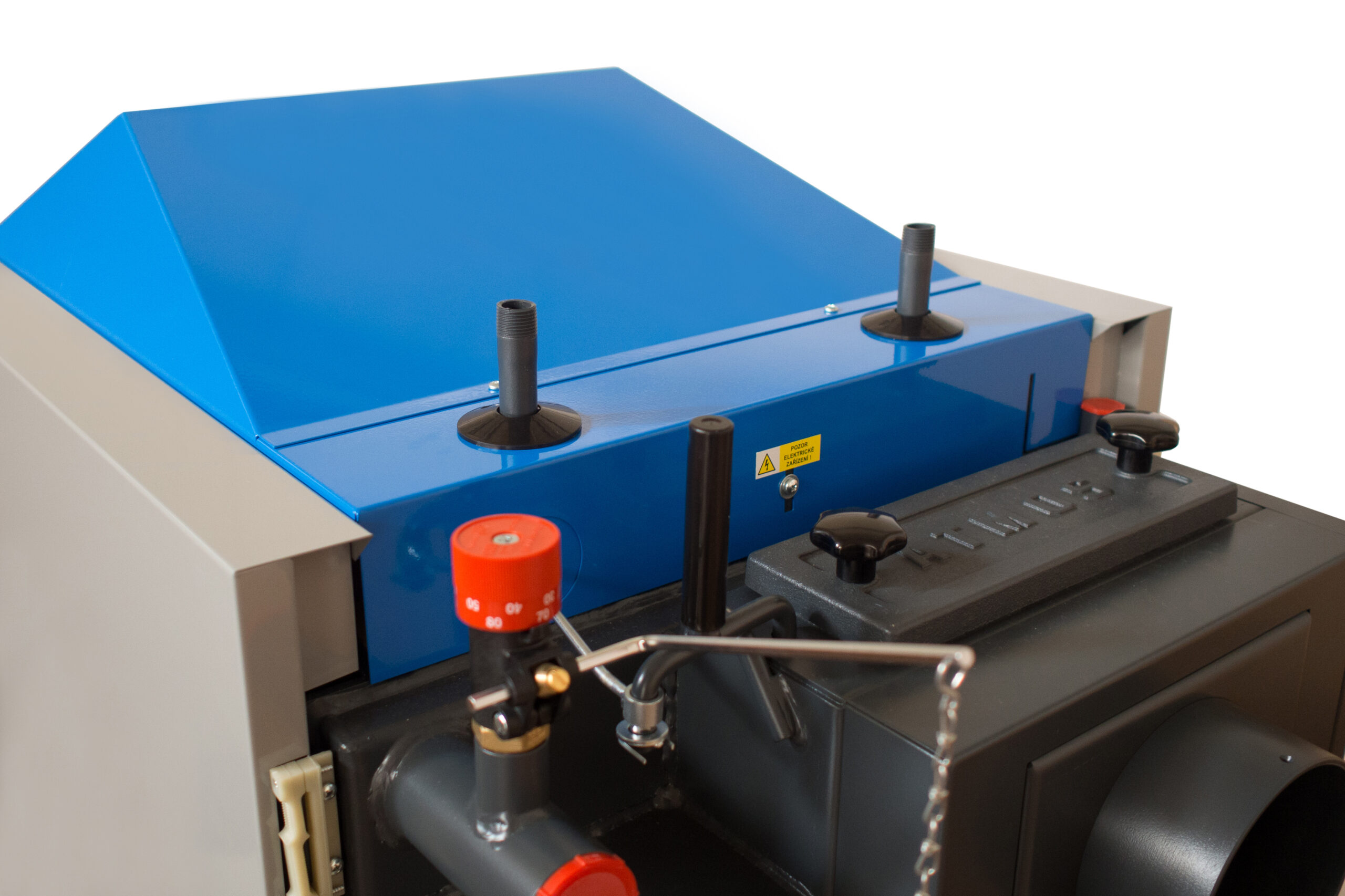

: Pętla chłodząca kotła i Honeywell FR 124

Panel ze standardową regulacją

Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy

Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów

Regulacja ekwitermiczna ACD 03

Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.

Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 03

Dane techniczne

Legenda do rysunku kotła
1.	Korpus kotła	22.	Regulator ciągu – Honeywell FR 124
2.	Drzwiczki komory załadowczej – górne	23.	Żaroodporna kształtka – przednia kostka
3.	Drzwiczki popielnika – dolne	24.	Termostat regulacyjny wentylatora
4.	Wentylatora wyciągowego (S)	25.	Wypełnienie drzwiczek – Sibral – słabe (32 mm)
5.	Żaroodporna kształtka – tylna kostka	26.	Uszczelka drzwiczek – sznurek 18 x 18
6.	Panel sterowania	27.	Zawór gazu spalinowego wzdłuż przestrzeni balowej
7.	Termostat bezpieczeństwa	30.	Termostat spalinowy
8.	Zawór regulacyjny	31.	Kondensator wentylatora – 1μF
9.	Ruszt (segment)	32.	Spirala chłodząca przed przegrzaniem
10.	Żaroodporna kształtka – przestrzeń kulista	33.	Ustawienie pierwotnego powietrza
11.	Rura do rusztu	34.	Ustawienie wtórnego powietrza
12.	Żaroodporna kształtka – półksiężyc	37.	Hamulec – 4 ramię
13.	Zawór do rozpalania
14.	Żaroodporna kształtka – tylna część kształtki komorowej
15.	Wieko do czyszczenia
16.	Dźwignia rusztu	K	– Króciec czopucha
17.	Cięgno zaworu do rozpalania	L	– Wylot wody z kotła
18.	Termometr	M	– Wlot wody do kotła
19.	Ramka tarczy	N	– Nasada do kurka napełniania
20.	Wyłącznik z kontrolką	P	– króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20)

Wymiary (mm)
	AC16S	AC25S
A	1166	1185
B	658	758
C	593	675*
D	874	874
E	150/152	150/152
F	65	65
G	210	210
H	933	933
CH	212	212
I	212	212
J	6/4″	6/4″

Dane techniczne	Typ kotła
		AC16S	AC25S
Moc cieplna kotła	kW	18	26
Zużycie ciepła kotła	kW	19,7	28,7
Powierzchnia grzewcza wymiennika	m²	1,6	1,9
Pojemność komory załadowczej	dm³ (l)	45	60
Rozm. otworu do napełniania	mm	450 x 260	450 x 260
Wymagany ciąg komina	Pa/mbar	16/0,16	20/0,20
Maks. ciśnienie robocze wody	kPa/bar	250/2,5	250/2,5
Masa kotła	kg	273	297
Średnica króćca spalinowego	mm	150/152	150/152
Stopień ochrony części elektr.	IP	20	20
Zużycie energii (pomocnicze)	W	50	50
Zużycie energii w trybie czuwania	W	0	0
Tryb zapłonu		ręczny
Sprawność kotła	%	91,1	90,4
Klasa kotła		5	5
Kategoria kotła		1
Tryb pracy		bezkondensacyjny
Klasa efektywności energetycznej		B	C
Temperatura spalin przy mocy znamionowej	°C	165	177
Przepływ masowy spalin przy mocy znamionowej	kg/s	0,010	0,015
Dozwolone paliwo (zalecane – AC25S, AC35S, AC45S)	brykiety z węgla brunatnego o wartości opałowej 19 – 23 MJ.kg^-1
Dozwolone paliwo (zalecane – AC16S)	węgiel kamienny ORZECH o wartości opałowej 17 – 30 MJ.kg^-1
Zastępca paliwa (nagrzewania)	suche drewno (kłody) o wartości opałowej 15 – 17 MJ.kg^-1, wilgoć min. 12 % – max. 20 %, średnica 80 – 150 mm
Zalecana długość drewna	mm	250	330
Czas palenia przy nominalnej wydajności	hod.	4	4
Ilość wody w kotle	l	37	45
Strata ciśnienia kotła	mbar	0,17	0,18
Minimalna zawartość zbiornika wyrównującego	l	500	500
Napięcie zasilania	V/Hz	230/50
Ekodesign

* szerokość kotła po demontażu pokrywy bocznej jest 555 mm
