ATMOS F31 Laddomat AKU / ATMOS F32 Laddomat AKU
– podłączenie podstawowe dla zbiorników akumulacyjnych i kotłów
Zalety podłączenia ATMOS do zbiorników akumulacyjnych
- prędkość montażu = kompletne podłączenie
- zmienność instalacji = wersja prawa lub lewa
- łatwy montaż = połączenia bez uszczelniania na płaskich uszczelkach
- uniwersalność podłączenia = możliwość podłączenia jednego, dwóch lub trzech (czterech) zbiorników akumulacyjnych
- uniwersalne rozwiązanie techniczne = szeregowe podłączenie zbiorników, idealne do kotłów z załadunkiem ręcznym i automatycznym
- możliwość dowolnego umiejscowienia zestawu zabezpieczającego (przy kotle lub przy zbiorniku)
- możliwość zastosowania również do zbiorników akumulacyjnych innych producentów z własnym przyłączem
-
-

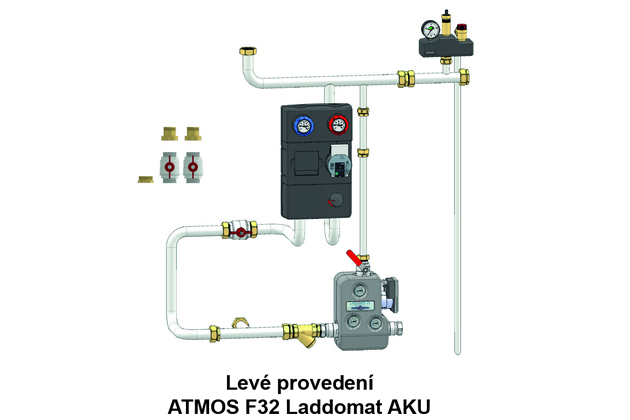

ATMOS F32 Laddomat AKU – levé
-
-

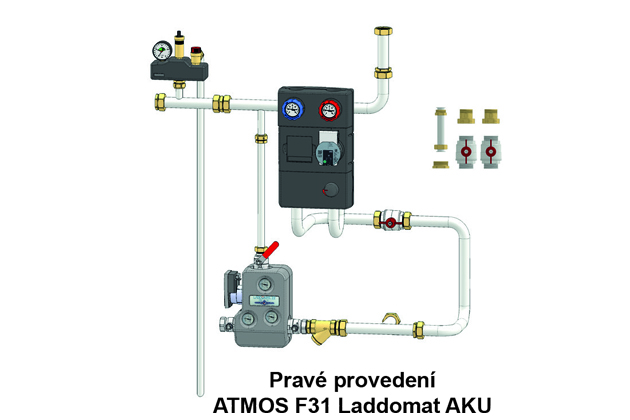

ATMOS F31 Laddomat AKU – pravé
Kod zamówienia: P0631 / P0632
|
1 – wylot (ciepłej wody) do układu grzewczego |
| 2 – powrót z układu grzewczego |
| 3 – zawory kulowe z termometrami |
| 4 – wylot ciepłej wody z kotła do zbiornika akumulacyjnego |
| 5 – zespół pompowy ESBE GRA211 z ręcznym zaworem trójdrogowym dla jednego obiegu grzewczego |
| 6 – zespół bezpieczeństwa (zawór bezpieczeństwa 2,5 bar, zawór odpowietrzający i manometr) |
| 7 – Laddomat X22 dla obiegu kotła (wersja dla F31/F32) (ze specjalnymi zaworami kulowymi) |
| 8 – pompa w obiegu kotła (część Laddomatu X22) |
| 9 – termometry (część Laddomatu X22) |
| 10 – złącze gwintowane z zaworem kulowym – gwint zewnętrzny 1″ zwarcie obiegu kotła (część Laddomat X22) |
| 11 – złącze śrubowe z zaworem kulowym – gwint wewnętrzny 5/4″ powrót do kotła (część Laddomat X22) |
| 12 – filtr z magnesem |
| 13 – T-element z wyjściem do zbiornika akumulacyjnego |
| 14 – zawór sterujący do wyrównania hydraulicznego (45°) |
| 15 – półśruba 5/4″x6/4″ do uszczelniania na zbiorniku akumulacyjnym |
| 16 – zawór kulowy 6/4″ do zbiornika akumulacyjnego |
| 17 – rura przedłużająca Ø 22×144 mm do kotłów z większym rozstawem wylotów i podłączeniem podstawowym F32 |
| 18 – rura przedłużająca Ø 35×144 mm do regulacji rozstawu wylotów w zależności od typu kotła |
| 19 – redukcja 6/4″x5/4″ do przejścia na rurę Cu 35×1,5 pod montaż zestawu zabezpieczającego |
| 20 – łuk łączący (dla F31 – kod zamówienia: S1643 / dla F32 – kod zamówienia: S1677) |
| 21 – rura łącząca grupę pompową (dla F31 – kod zamówienia: S1642 / dla F32 – kod zamówienia: S1676) |
| 22 – odgałęzienie (dla F31 – kod zamówienia: S1646 / dla F32 – kod zamówienia: S1678) |
|
|
Akcesoria w zestawie |
| – uszczelka płaska 1” – 3 mm |
4 szt. |
| – uszczelka płaska 6/4” – 3 mm |
15 szt. |
| – uszczelka płaska 2” – 3 mm |
2 szt. |
| – termometry do Laddomatu 22 |
3 szt. |
| – zawór kulowy 6/4“ |
2 szt. |
| – rurka przedłużająca Ø 22×144 |
1 szt. |
Zalecane ustawienie pompy w obiegu kotła
– na maksymalną i stałą wysokość tłoczenia
Zalecamy nie zmieniać |
– redukcja 6/4“x5/4“ |
2 szt. |
| – nakrętka półśruby 6/4“ |
2 szt. |
| – trzpień półśruby 5/4“ |
2 szt. |

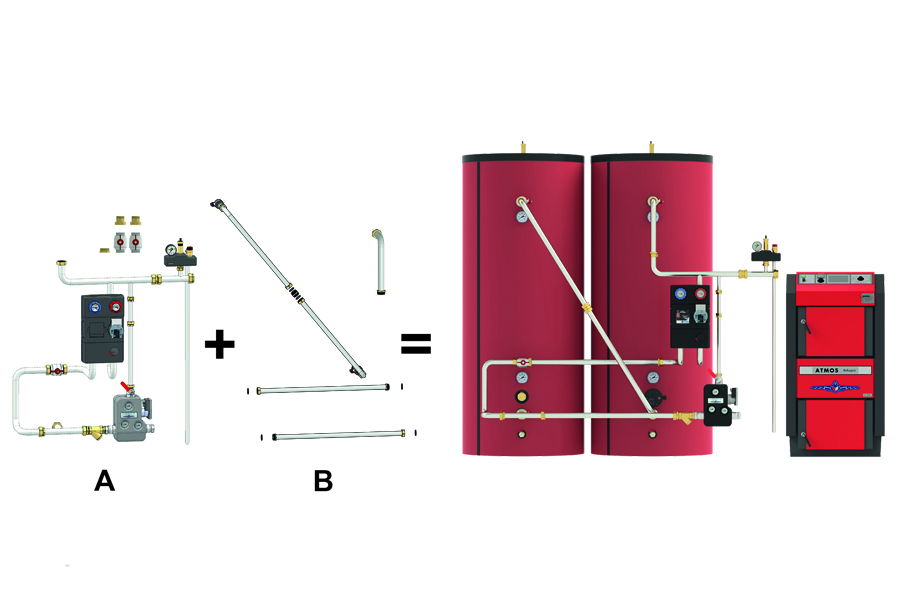

Skład podłączenia podstawowego: rura główna ze stali nierdzewnej 35 x 1,5 mm, Laddomat X22 z zaworami kulowymi w obiegu kotła, grupa pompowa ESBE GRA211 bez serwonapędu dla obiegu instalacji, zespół bezpieczeństwa KSG (zawór odpowietrzający i bezpieczeństwa 2,5 bar – 1“, manometr), zawory kulowe 6/4″, filtr z magnesem, specjalne mosiężne nyple i półśruby z uszczelką płaską do podłączenia zbiornika akumulacyjnego, rury przedłużające Ø 35 x 144 mm i Ø 22 x 144 mm.
|
Podłączenie z F32 (wersja lewa) przeznaczone jest dla kotłów DC40GS, … może być stosowane tylko z ograniczeniami! Rura łącząca koliduje z prostym przyłączem do komina (czopem prostym). Podłączenie z F32 można zatem zastosować tylko wtedy, gdy zastosujemy rurę spalinową z kolankiem skierowanym do góry, tak abyśmy mogli ominąć rurę spalinową poprzez rurę wylotową z kotła. |

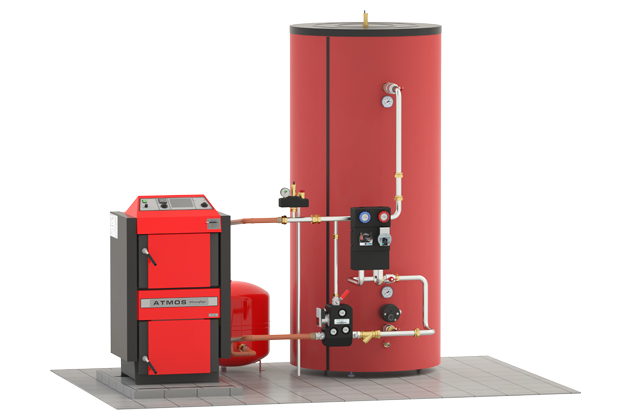

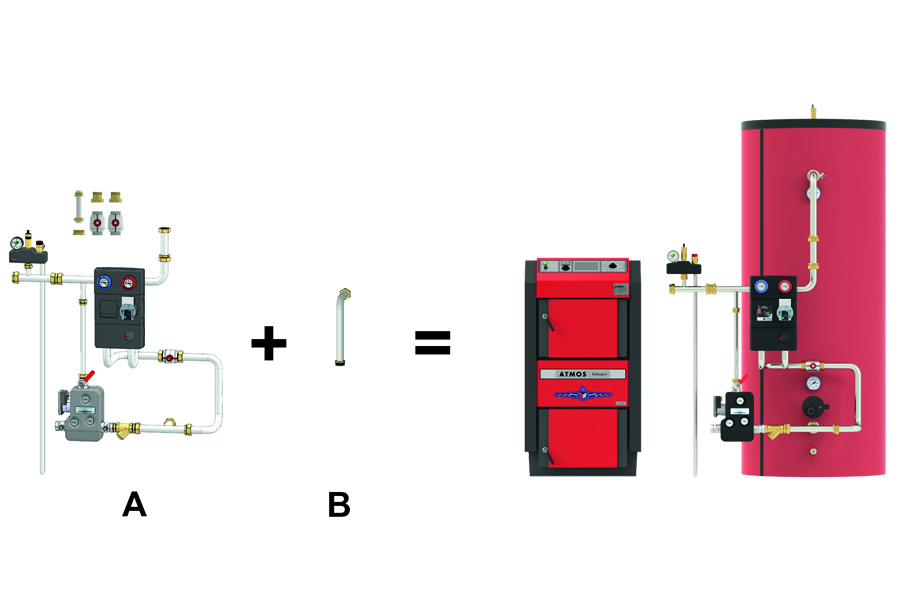

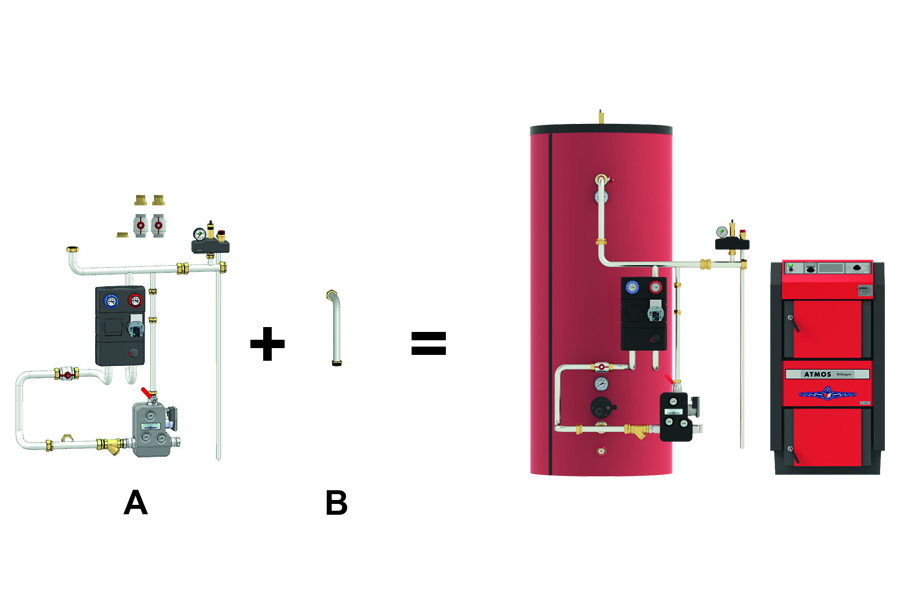

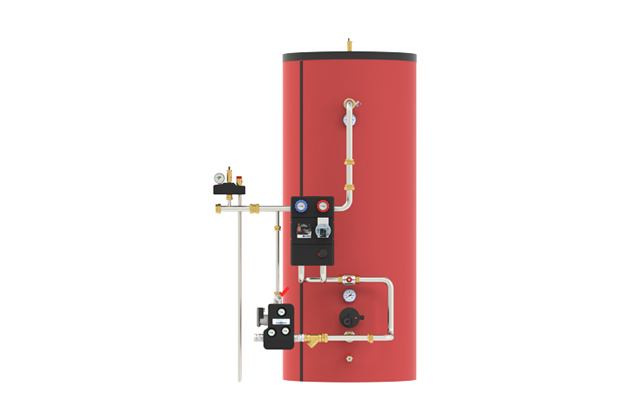

Podłączenie do jednego zbiornika akumulacyjnego

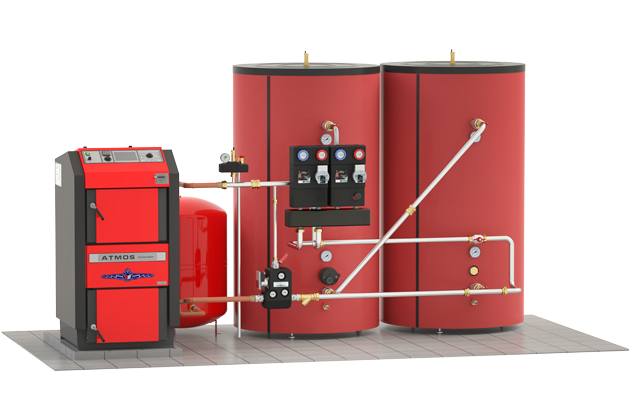

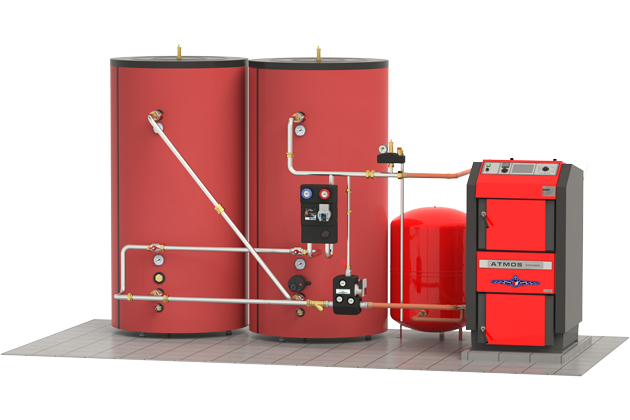

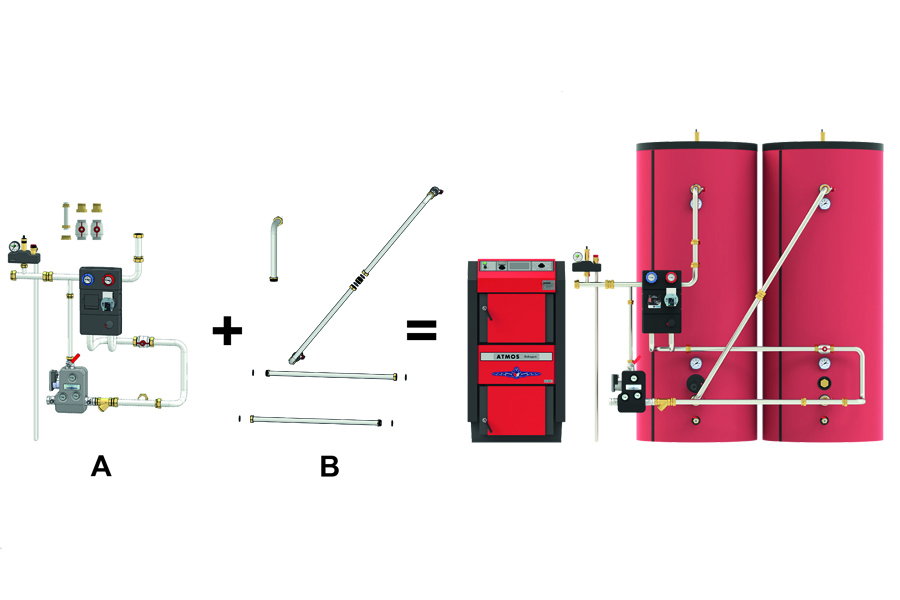

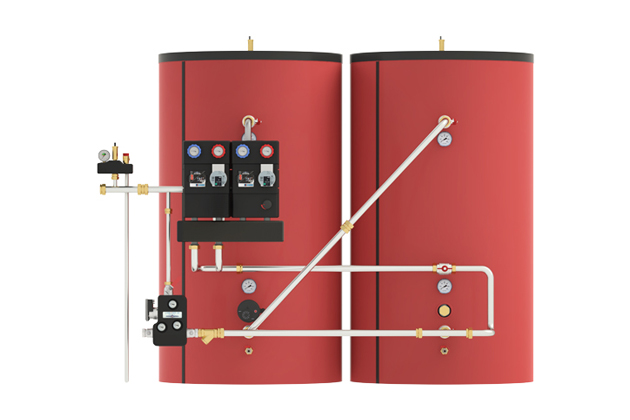

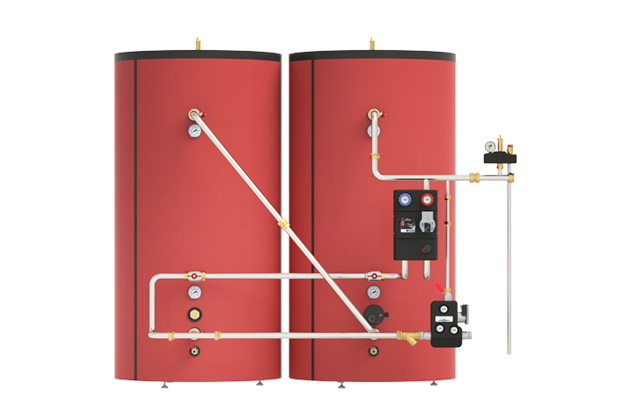

Podłączenie do dwóch zbiorników akumulacyjnych

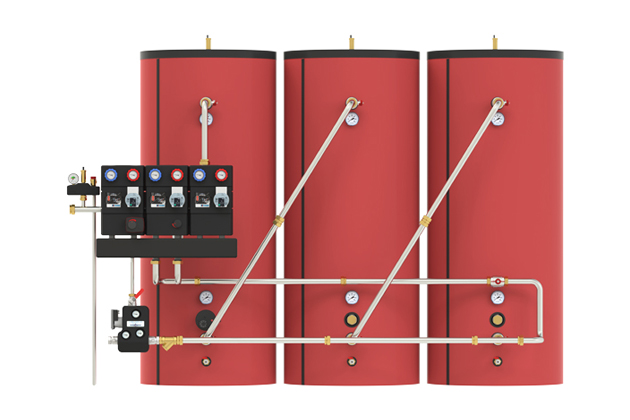

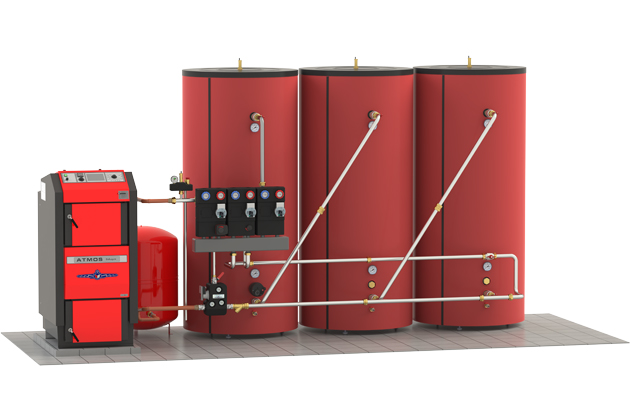

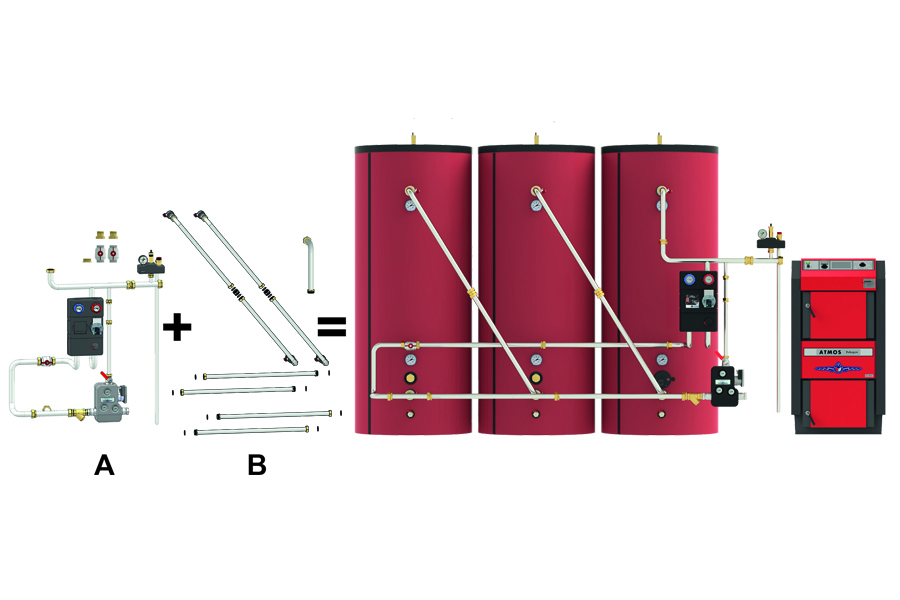

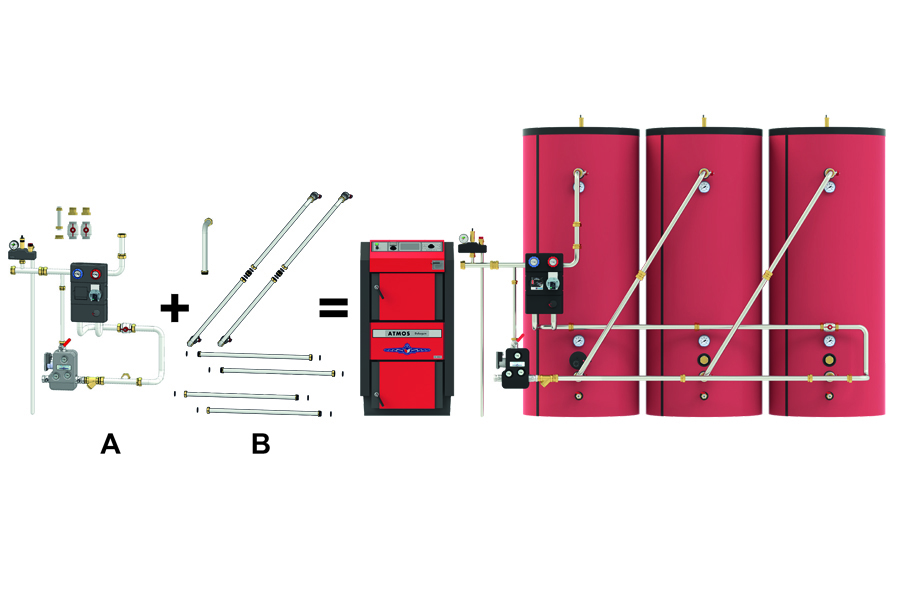

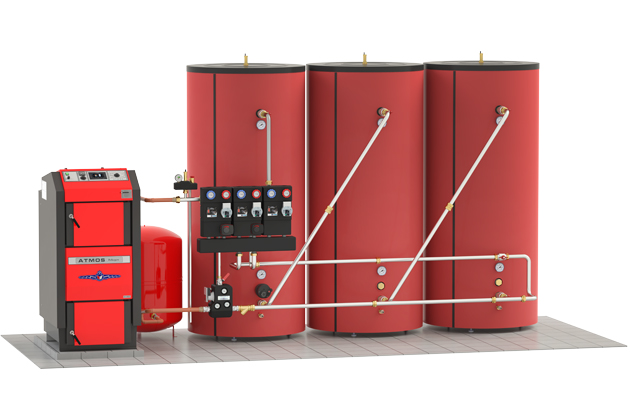

Podłączenie do trzech zbiorników akumulacyjnych
-
-
| Wymiary i informacje dotyczące montażu zbiorników akumulacyjnych: |
|
AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 800 (DH) |
AN 1000 (DZ) |
AN 750 (DH) |
AN 1000 (DH) |
NAD 500 (Dražice) |
NAD 750(Dražice) |
NAD 1000 (Dražice) |
| Ø bez izolacji |
600 |
750 |
750 |
790 |
850 |
790 |
790 |
600 |
750 |
850 |
| Ø D z izolacją |
800 |
950 |
950 |
990 |
1050 |
990 |
990 |
800 |
950 |
1050 |
| A1-1 |
1075 |
1225 |
1225 |
1265 |
1325 |
1265 |
1265 |
1075 |
1225 |
1325 |
| A1-2 |
2000 |
2125 |
2225 |
2285 |
2375 |
2285 |
2285 |
2000 |
2125 |
2375 |
| A1-3 |
2840 |
3115 |
3215 |
3315 |
3465 |
3315 |
3315 |
2840 |
3115 |
3465 |
| A2 |
1640 |
1940 |
1940 |
2020 |
2140 |
2020 |
2020 |
1640 |
1940 |
2140 |
| A3 |
840 |
990 |
990 |
1030 |
1090 |
1030 |
1030 |
840 |
990 |
1090 |
| A4 |
40 |
| A5 |
220 |
| A6-1 |
550 |
625 |
625 |
645 |
675 |
645 |
645 |
550 |
625 |
675 |
| A6-2 |
1390 |
1615 |
1615 |
1675 |
1765 |
1675 |
1675 |
1390 |
1615 |
1765 |
| A6-3 |
2230 |
2605 |
2605 |
2705 |
2855 |
2705 |
2705 |
2230 |
2605 |
2855 |
| B3 |
1190 |
1340 |
1340 |
1380 |
1440 |
1380 |
1380 |
1190 |
1340 |
1440 |
| B4 |
1071 |
1221 |
1221 |
1261 |
1321 |
1261 |
1261 |
1071 |
1221 |
1321 |
| B5 |
400 |
475 |
475 |
495 |
525 |
495 |
495 |
400 |
475 |
525 |
| C |
1946 |
1611 |
2001 |
1916 |
2015 |
1761 |
2214 |
1970 |
2030 |
2040 |
| C1 |
747 / 894 |
| C2 |
325 |
| C3 |
1152 mm – bez dystrybutora |
| 1 |
5/4″ |
| 2 |
1″ |
| 3 |
5/4″ |
1″ |
| 4 |
nóżki poziomujące 3 szt. (0 – 60 mm) – nie zalecamy montażu bez nóżek |
| *wymiary w mm |
|
Zbiornika akumulacyjnego AN600 typu DZ nie można stosować do kotłów DC40GS, … ze względu na niskie górne wyloty ze zbiornika akumulacyjnego. Zbiornik akumulacyjny AN600 typ DZ z podłączeniem do F32 można stosować z kotłami DC32S, …tylko w przypadku zastosowania rury spalinowej z kolankiem skierowanym do góry, tak abyśmy mogli ominąć rurę spalinową poprzez rurę wylotową z kotła). |
