Avantages des chaudieres a gazéification de bois ATMOS

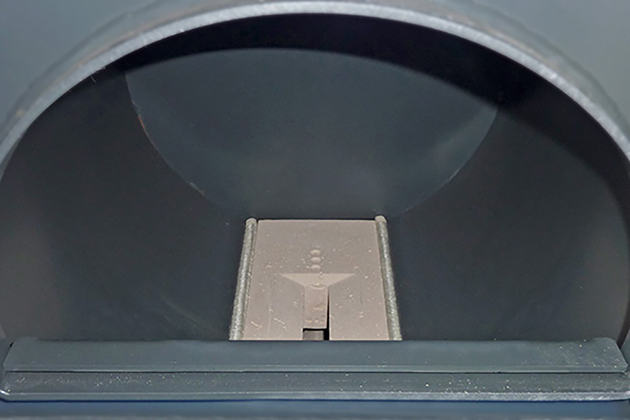

• Possibilité de bruler de gros morceaux de bois
• Grand réservoir de combustible – long temps de combustion

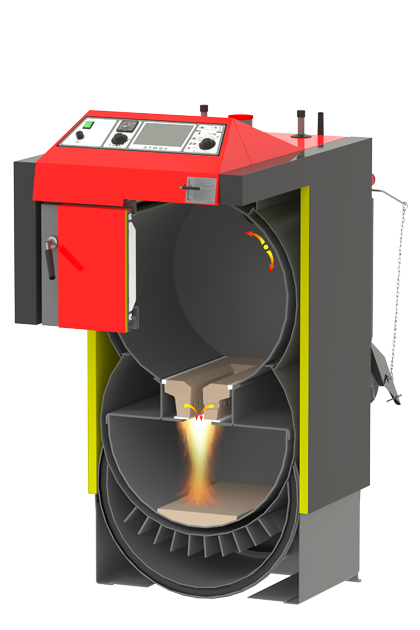

• Rendement élevé de 87,6 a 92 % selon le type – l’air primaire ainsi que l’air secondaire sont préchauffés a température élevée
• Combustion écologique – chaudiere conforme a la norme ČSN EN 303-5 classe 4 et 5, EKODESIGN 2015/1189
• Ventilateur de tirage – vidange des cendres sans présence de poussiere, pas de fumée dans la chaufferie

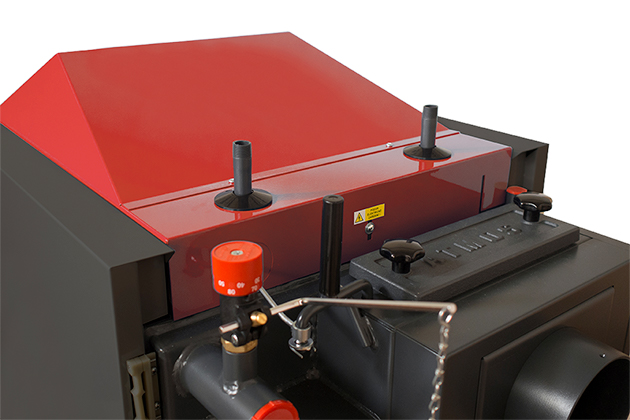

• Boucle de refroidissement contre la surchauffe – pas de risque de détérioration de la chaudiere
• Arret automatique de la chaudiere une fois le combustible brulé – thermorégulateur des produits de combustion

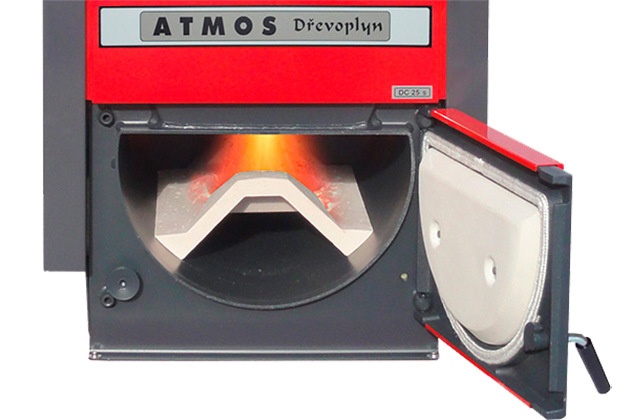

• Commodité de vidange des cendres – grande chambre de combustion en céramique pour les cendres (avec du bois, vidange une fois par semaine
• Chaudiere sans plaque tubulaire – nettoyage plus facile
• Dimensions et poids modérés
• La possibilité de choisir une porte gauche/droite
• Haute qualité

Installation

Lors de l’installation, nous recommandons d’utiliser des raccords ATMOS originaux prêts à l’emploi, par exemple F71 ESBE, F5 – F8, F13 Laddomat, F23 – F24 (circuit chaudière) ou F31 et F32 AKU en cas de raccordement avec des réservoirs d`accumulation. D’une manière générale, un circuit dit chaudière contenant un LADDOMAT 22 ou une vanne de thermorégulation (vanne trois voies pilotée par un servo variateur dans le cas d’utilisation de la régulation électronique ACD 03/04) doit être réalisé derrière la chaudière ATMOS pour obtenir une température minimale de l’eau de retour à la chaudière de 65 °C. La température de sortie de la chaudière doit être maintenue en permanence entre 80 et 90 °C.
Toutes les chaudières sont fournies dans une version de base avec une boucle de refroidissement contre la surchauffe. Installez des chaudières avec ballons de stockage, qui réduiront votre consommation de combustible et augmenteront le confort de chauffage.

Régulation des chaudieres

Régulation électromécanique – les performances de la chaudière sont régulées par une vanne de régulation d’air contrôlée par un régulateur de tirage, type FR 124, qui ouvre ou ferme automatiquement la vanne d’air en fonction de la température de sortie d’eau réglée (80 – 90 °C). En plus de la régulation de puissance, le régulateur de tirage permet de protéger la chaudière contre la surchauffe. Son avantage est une inondation rapide et une montée en puissance jusqu’à la puissance requise lorsque le registre d’air est complètement ouvert. Les chaudières sont équipées d’un thermostat de contrôle sur le tableau de bord, qui contrôle le ventilateur d’extraction en fonction de la température de sortie d’eau réglée (80 – 85 °C) et d’un thermostat de fumées, qui sert à arrêter la chaudière et à éteindre le ventilateur d’extraction une fois le carburant épuisé. En cas de raccordement d’une chaudière avec des réservoirs de stockage, le thermostat de fumées contrôle également le fonctionnement de la pompe dans le circuit de la chaudière.

L’avantage de la régulation et de la construction des chaudières ATMOS est que les chaudières fonctionnent avec un bon tirage de cheminée jusqu’à 70 % de la puissance nominale même sans ventilateur.

Composition du panneau de contrôle:

Interrupteur principal, thermostat de sécurité, thermomètre, thermostat chaudière et thermostat de fumée.

La régulation électro-mécanique est la solutions optimale pour un fonctionnement simple de la chaudière (et de son extracteur). Le panneau de contrôle standard se retrouve sur l’ensemble de notre gamme de chaudières.

Régulation équithermique ACD 03

Chaque chaudiere mise en place chez le client peut etre équipée du systeme de régulation électronique ATMOS ACD 03, permettant de gérer l’ensemble du systeme de chauffage en fonction de la température extérieure, de la température intérieure et de l’heure. Ce systeme de régulation est apte a gérer également une chaudiere indépendante a ventilateur, riche d’autres fonctionnalités.

Régulation équithermique ACD 04

Les chaudières DC18S, DC25S, DC32S et DC40SX peuvent être commandées de l‘usine avec la commande ATMOS ACD 04, avec écran tactile.
Les chaudières sont équipées en usine de toutes les sondes nécessaires au raccordement de la chaudière et de l’installation de chauffage, y compris la sonde de température des fumées (AGF).

Régulation électronique AC32

Chaudières DC32S, DC40SX avec régulation électronique ATMOS AC32 pour l’allumage automatique du bois

Le contrôleur électronique ATMOS AC32 est conçu pour un réglage et un contrôle simples de l’allumage automatique du bois. L’utilisation du bouton rotatif vous permet de régler le temps (délai) ou la température du réservoir d’accumulation à laquelle l’allumage automatique du bois (AIW) se produira. Si nous avons déjà rempli le combustible dans la chambre d’alimentation de la chaudière et inséré les granulés dans la chambre d’allumage, nous pouvons planifier l’allumage lui-même. L’allumage peut être effectué immédiatement, après un certain temps, lorsque le réservoir d’accumulation est vidé ou selon le signal d’un appareil à distance (thermostat d’ambiance avec programme hebdomadaire, GSM, Wi-Fi, etc.).

Détails techniques

*largeur de la chaudière après le montage du couvercle latéral est de 555 mm

Caractéristiques techniques		Type de chaudière
		DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S
Rendement thermique de la chaudière	kW	20	22	27	30	35	40	49,9
Puissance thermique de la chaudière	kW	22,2	24,5	30,0	33,4	39,4	45,0	56,9
Surface de chauffe	m2	1,8	2,1	2,3	2,3	2,9	2,9	3,8
Volume du puits à combustible	dm3 (l)	60	95	95	95	13 5	135	180
Dimensions de l´orifice de remplissage	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Tirage de la cheminée prescrit	Pa/mbar	18/0,18	23/023	23/0,23	24/0,24	24/0,24	24/0,24	25/0,25
Surpression de travail de l´eau max.	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Poids de la chaudière	kg	269	324	326	332	366	368	433
Diamètre du goulot de soutirage	mm	150/152	150/152	150/152	150/152	150/152	150/152	150/152
Protection des parties él.	IP	20	20	20	20	20	20	20
Puissance électrique (auxiliaire)	W	50	50	50	50	50	50	50
Puissance électrique en mode veille	W	0	0	0	0	0	0	0
Mode d’allumage		manuel
Rendement de la chaudière	%	90,1	89,9	89,9	89,9	88,9	88,9	87,7
Classe de la chaudière		5	5	5	5	5	5	4
Catégorie de chaudière		1
Mode de fonctionnement		sans condensation
Classe d‘efficacité énergétique		A+	A+	A+	A+	A+	A+	A+
Température des résidus à la puissance nominale	°C	157	177	177	177	185	185	255
Débit massique des résidus à la puissance nomin.	kg/s	0,012	0,014	0,015	0,017	0,020	0,022	0,025
Combustible prescrit (de référence)		bois sec (rondin) d´un pouvoir calorifique de 15 – 17 MJ.kg-1, contenu en eau min. 12 % – max. 20 %, diamètre 80 – 150 mm
Consommation moyenne	kg.h-1	5,6	6,2	7,2	7,6	9,2	10,2	13,2
Longueur de bois prescrite	mm	330	530	530	530	530	530	730
Temps de combustion à la puissance nominale	heur.	2	3	3	2	3	2	3
Volume d´eau dans la chaudière	l	45	58	58	58	80	80	89
Perte hydraulique de la chaudière	mbar	0,18	0,21	0,21	0,21	0,20	0,20	0,22
Volume minimal du bassin de compensation	l	500	500	500	500	500	500	750
Tension de raccordement	V/Hz	230/50
EKODESIGN
Température minimale prescrite pour l´eau de retour en exploitation: 65 °C Température d´exploitation prescrite pour la chaudière: 80 – 90 °C

Chaudières de grande puissance

Les chaudières à gazéification à bois conviennent non seulement aux maisons familiales, mais aussi aux entreprises. Les chaudières à grande puissance sont largement utilisées dans des menuiseries, des usines de fabrication, des écoles et des refuges de montagne. Partout où ils ont accès au bois comme combustible bon marché. Les chaudières peuvent être disposées les unes à côté des autres en cascade et fonctionner en fonction des déperditions thermiques actuelles du bâtiment.

L’avantage des chaudières DC100, DC105S et DC150S est la possibilité de modifier rapidement la puissance en deux étapes, grâce à la présence de deux ventilateurs dans les chaudières.

Informations complémentaires sur les chaudières:
DC70S	DC100	DC105S	DC150S
