DC100 – technické parametry
 |
 |
Výkon kotle 99 kW |
 |
Účinnost kotle 91,1 % | |
 |
Emisní třída 5 | |
 |
Délka polen 730 mm |

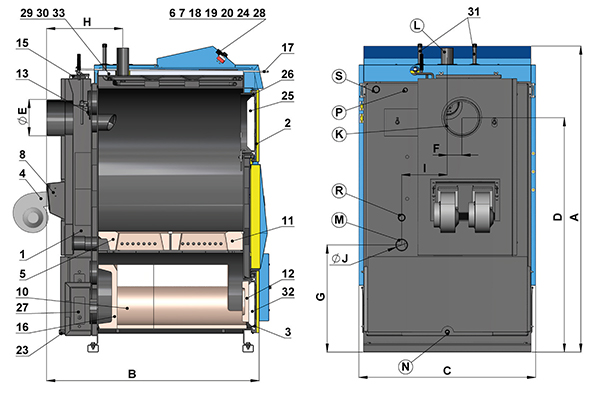

| Legenda k nákresu kotlů | |||
|---|---|---|---|
| 1. | Těleso kotle | 23. | Napouštěcí kohout |
| 2. | Dvířka plnící – vrchní (pouze pravé provedení) | 24. | Termostat ventilátoru 2 (kotlový) |
| 3. | Dvířka popelníková – spodní | 25. | Výplň dvířek – Sibral – velký |
| 4. | Ventilátor tlakový | 26. | Těsnění dvířek – šňůra 18 x 18 |
| 5. | Žáruvzdorná tvarovka – tryska zadní | 27. | Víko čistící |
| 6. | Ovládací panel | 28. | Spalinový termostat |
| 7. | Bezpečnostní termostat | 29. | Termostat na čerpadlo – 70 °C |
| 8. | Regulační klapka | 30. | Termostat na čerpadlo – bezpečnostní – 95 °C |
| 10. | Žáruvzdorná tvarovka – kulový prostor | 31. | Chladící smyčka proti přetopení |
| 11. | Žáruvzdorná tvarovka – tryska přední | 32. | Výplň dvířek – Sibral – malý – slabý |
| 12. | Žáruvzdorná tvarovka – půlměsíc | 33. | Kondenzátor – 3 μF |
| 13. | Zatápěcí záklopka | ||
| 15. | Čistící víko | K | – hrdlo kouřovodu |
| 16. | Žáruvzdorná tvarovka – zadní čelo | L | – výstup vody z kotle |
| 17. | Táhlo zatápěcí záklopky | M | – vstup vody do kotle |
| 18. | Teploměr | N | – nátrubek pro napouštěcí kohout |
| 19. | Termostat ventilátoru 1 (kotlový) | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| 20. | Vypínač | S | – alternativní výstup (např. pro expanzní nádobu nebo bojler) |
| 22. | Uzavírání dvířek | R | – alternativní výstup (např. pro expanzní nádobu nebo bojler) |
| Typ kotle | DC100 | |
| Tepelný výkon kotle | kW | 99 |
| Tepelný příkon kotle | kW | 108,7 |
| Výhřevná plocha | m2 | 7 |
| Objem palivové šachty | dm3 (l) | 400 |
| Rozměr plnícího otvoru | mm | 450 x 315 |
| Předepsaný tah komína | Pa / mbar | 35 / 0,35 |
| Max. prac. přetlak vody | kPa / bar | 250 / 2,5 |
| Hmotnost kotle | kg | 820 |
| Průměr odtahového hrdla | mm | 200 |
| Krytí el. části | IP | 20 |
| Elektrický příkon (pomocný) | W | 100 |
| Elektrický příkon v pohotovostním stavu | W | 0 (3/5,5) |
| Zapalovací režim | manuální | |
| Účinnost kotle | % | 91,1 |
| Třída kotle | 5 | |
| Kategorie kotle | 1 | |
| Provozní režim | nekondenzující | |
| Kotel na pevná paliva s kogenerační jednotkou | ne | |
| Kombinované zařízení i pro ohřev TUV (integrovaný bojler v kotli) |
ne | |
| Třída energetické účinnosti | A+ | |
| Teplota spalin při jmenovitém výkonu dle EN303-5 | °C | 165 |
| Teplota spalin / tah pro výpočet spalinové cesty (komínu) | °C / Pa | 175 / 35 |
| Hmotn. průtok spalin při jmenovitém výkonu | kg / s | 0,057 |
| Předepsané palivo (preferované) | suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ.kg-1, obsah vody min. 12 % – max. 20 %, průměr 80 – 150 mm |
|
| Průměrná spotřeba paliva | kg.h-1 | 26 |
| Spotřeba paliva na topnou sezónu | 1 kW = 1 prostorový metr | |
| Max. délka polen | mm | 730 |
| Doba hoření při jmenovitém výkonu | hod. | 4 |
| Objem vody v kotli | l | 294 |
| Hydraulická ztráta kotle | mbar | 0,27 |
| Minimální objem vyrovnávací nádrže | l | 1000 |
| Připojovací napětí | V / Hz | 230 / 50 |
| Rozměry | DC100 |
| A | 1690 |
| B | 1170 |
| C | 970 |
| D | 1290 |
| E | 200 |
| F | 80 |
| G | 590 |
| H | 420 |
| I | 330 |
| J | 2″ |
