DC100 — технические параметры
 |
 |
Мощность котла 99 кВт |
 |
КПД котла 89 % | |
 |
Класс эмиссии 5 | |
 |
Длина поленьев 730 mm |

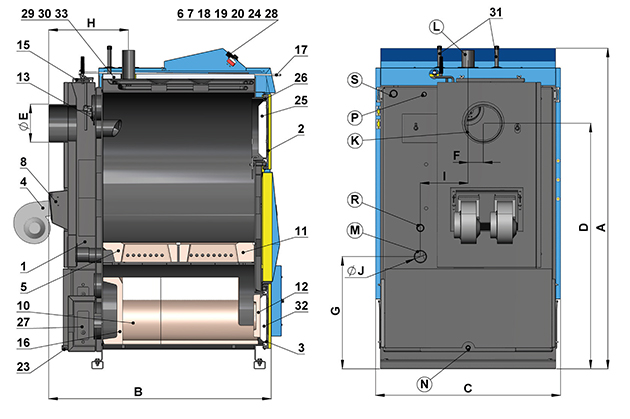

| Пояснения к чертежам котлов | |||
|---|---|---|---|
| 1. | Корпус котла | 23. | Напускной клапан |
| 2. | Дверца загрузочная — верхняя (только правое исполнение) | 24. | Термостат вентилятора 2 (котловой) |
| 3. | Дверца для зольника — нижняя | 25. | Заполнение дверцы — Сибрал — большое |
| 4. | Нагнетательный вентилятор | 26. | Прокладка дверцы — шнур 18 x 18 |
| 5. | Огнеупорный блок — форсунка задняя | 27. | Крышка для очистки |
| 6. | Панель управления | 28. | Термостат дымовых газов |
| 7. | Предохранительный термостат | 29. | Термостат для насоса — 70 °C |
| 8. | Регулирующая заслонка | 30. | Термостат для насоса — предохранительный — 95 °C |
| 10. | Огнеупорный блок — сферический отсек | 31. | Охладительный контур для защиты от перегрева |
| 11. | Огнеупорный блок — форсунка передняя | 32. | Заполнение дверцы — Сибрал — малое — тонкое |
| 12. | Огнеупорный блок — полумесяц | 33. | Конденсатор — 3 мкФ |
| 13. | Растопочная заслонка | ||
| 15. | Крышка для чистки | K | — горловина дымохода |
| 16. | Огнеупорный блок — задний торец | L | — выход воды из котла |
| 17. | Тяга растопочной заслонки | M | — вход воды в котёл |
| 18. | Термометр | N | — патрубок для напускного клапана |
| 19. | Термостат вентилятора 1 (котловой) | P | — патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20) |
| 20. | Выключатель | S | — альтернативный выход (например, для расширительного бака или бойлера) |
| 22. | Закрывание дверцы | R | — альтернативный выход (например, для расширительного бака или бойлера) |
| Технические характеристики | DC100 | |
| Тепловая мощность котла | кВт | 99 |
| Потребляемая тепловая мощность котла | кВт | 111,2 |
| Площадь поверхности нагрева | м2 | 7 |
| Объём топливной шахты | дм3 (л) | 400 |
| Размер загрузочного отверстия | мм | 450 x 315 |
| Предписанная тяга дымовой трубы | Па / мбар | 35 / 0,35 |
| Максимальное рабочее избыточное давление воды | кПа / бар | 250 / 2,5 |
| Вес котла | кг | 820 |
| Диаметр вытяжного отверстия | мм | 200 |
| Степень защиты электрической части | IP | 20 |
| Электрическая потребляемая мощность (вспомогательная) | Вт | 100 |
| Электрическая потребляемая мощность в режиме ожидания | Вт | 0 (3/5,5) |
| Запальный режим | ручной | |
| КПД котла | % | 89 |
| Класс котла | 5 | |
| Категория котла | 1 | |
| Рабочий режим | неконденсирующий | |
| Котёл на твёрдом топливе с когенерационным модулем | Нет | |
| Комбинированный котёл, служащий и для нагрева ГВС (встроенный бойлер в котле) |
Нет | |
| Класс энергоэффективности | A+ | |
| Температура отходящих газов при номинальной мощности согласно EN 303-5 | °C | 165 |
| Температура дымовых газов/тяга для расчета пути дымовых газов (дымохода) | °C / Па | 175 / 35 |
| Массовый расход дымовых газов при номинальной мощности | кг/с | 0,050 |
| Предписанное топливо (предпочитаемое) | Сухая древесина (бревна) теплотворной способностью 15 – 17 МДж/кг-1, диаметром 80 – 150 мм и влажностью 12 – 20 %. | |
| Средний расход топлива | кг.ч-1 | 26 |
| Расход за отопительный сезон | 1 кВт = 1 складочный кубический метр | |
| Предписанная длина дров | мм | 730 |
| Время горения при номинальной мощности | ч | 4 |
| Объем воды в котле | л | 294 |
| Гидравлические потери котла | мбар | 0,27 |
| Минимальный объём буферном баке | л | 1000 |
| Напряжение питания | В / Гц | 230 / 50 |
| Размеры котлов (мм) | DC100 |
| A | 1690 |
| B | 1170 |
| C | 970 |
| D | 1290 |
| E | 200 |
| F | 80 |
| G | 590 |
| H | 420 |
| I | 330 |
| J | 2″ |
