Kotły na drewno ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS i DC40GS o dużej przestrzeni użytkowej wyłożonej ceramiką dla optymalnej jakości spalania. To prawdziwy generator gazu z drewna.
Zalety kotłów gazujących na drewno ATMOS
- Możliwość spalania dużych kawałków drewna
- Duży zasobnik na opał – długi czas spalania
- Wysoka wydajność od 88 do 92 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie ogrzewane do wysokiej temperatury
- Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 3, 4, 5, EKODESIGN 2015/1189
- Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu
- Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
- Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
- Małe wymiary i niska masa
- Wybór drzwi lewych / prawych
- Wysoka jakość

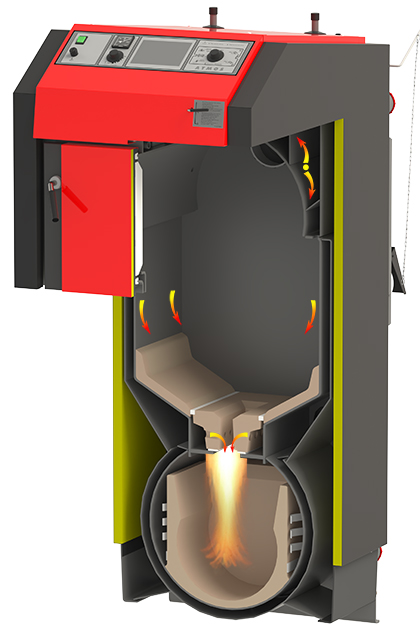

- DC15GS, DC20GS, DC25GS, DC32GS, DC40GS ATMOS Generator
- DC50GSX
- DC70GSX
- Wielkość komory do dokładania

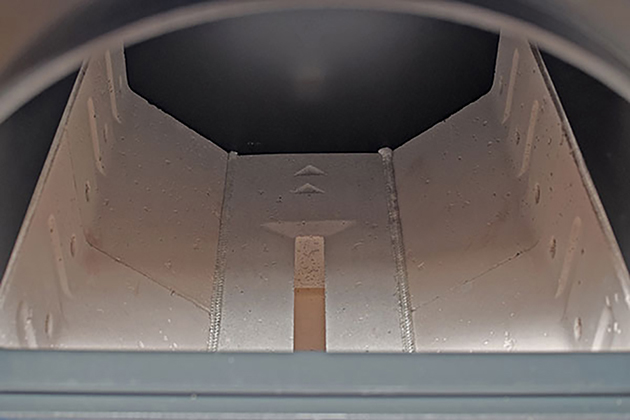

- Widok górnej komory do dokładania
- Rozmiar otworu załadowczego

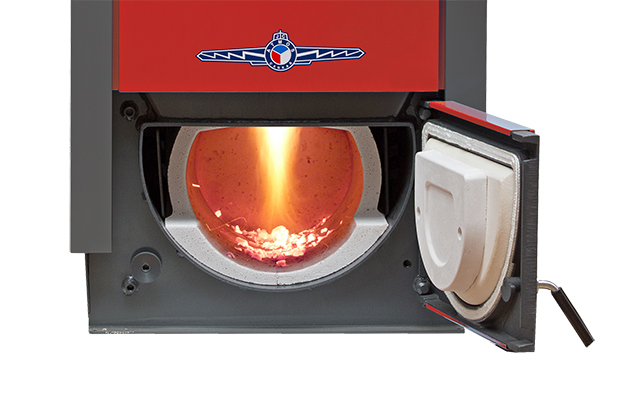

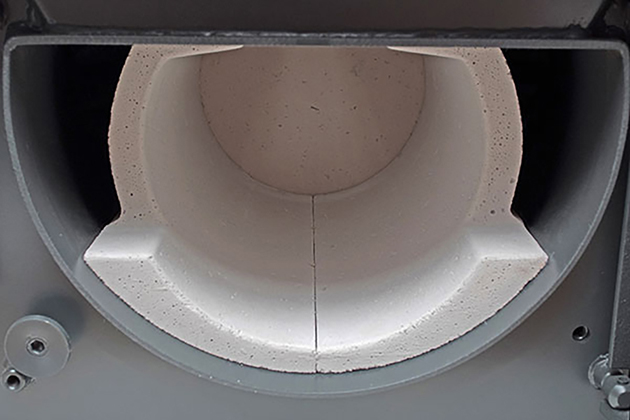

- Widok dolnej komory do dokładania

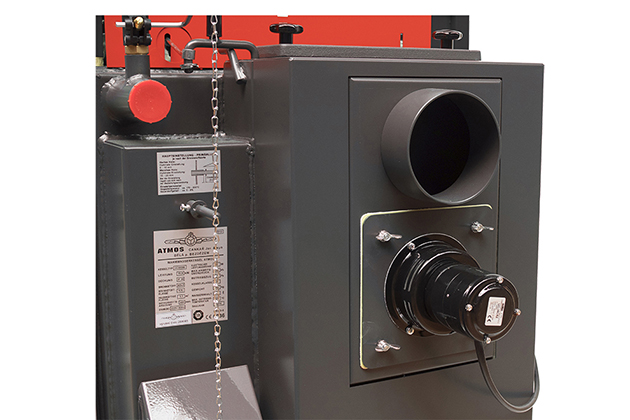

- Wentylator odciągu minimalizuje dymienie podczas dokładania i pracy kotła

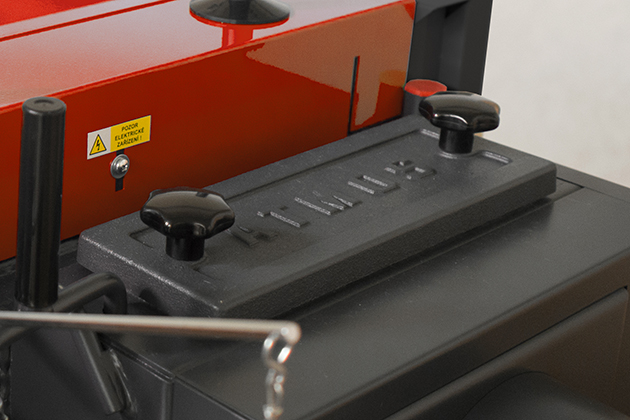

- Górna pokrywa do czyszczenia kotła
Instalacja
Kotły zgazowujące drewno ATMOS muszą być połączone z LADDOMAT 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku stosowania sterowania elektronicznego ATMOS ACD 03/04) aby uzyskać minimalną temperaturę wody powrotnej do kotła 65 °C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90°C, a na trójdrogowym zaworze mieszającym ustawiamy temperaturę wody dla grzejników lub ogrzewania podłogowego według potrzeb (np. 30 – 80°C).
Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem. Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.

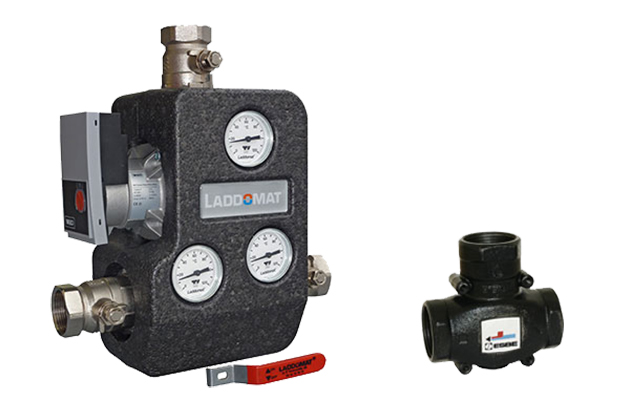

- Laddomat 22 i zawór termoregulacyjny

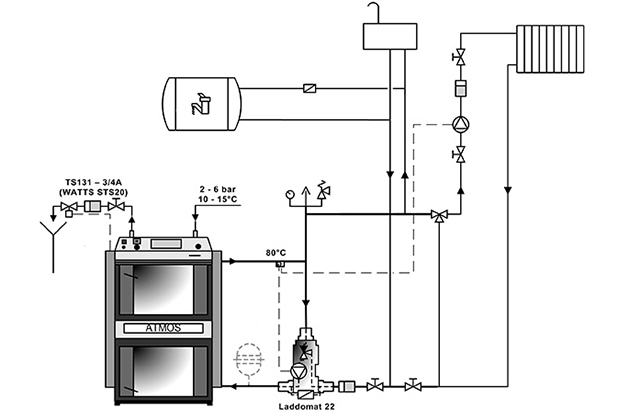

- Schemat podłączenia kotła z Laddomatem 22 bez zbiorników akumulacyjnych
- Schemat podłączenia kotła ze sterowaniem ekwitermicznym ACD 03 i zbiornikami akumulacyjne
Regulacja kotłów
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.
Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.
- Panel deski rozdzielczej
Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy
Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.
Regulacja ekwitermiczna ACD 03
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
- Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 03
Regulacja ekwitermiczna ACD 04
Kotły DC25GS i DC32GS można zamówić fabrycznie ze sterowaniem ATMOS ACD 04 z panelem dotykowym.
Kotły są fabrycznie wyposażone we wszystkie czujniki niezbędne do podłączenia kotła do instalacji grzewczej, w tym czujnik temperatury spalin (AGF).
- Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 04
Dane techniczne
| Legenda do rysunku kotła | |||
| 1. | Korpus kotła | 22. | Regulator ciągu – Honeywell FR 124 |
| 2. | Drzwiczki komory załadowczej – górne | 23. | Spirala chłodząca przed przegrzaniem |
| 3. | Drzwiczki popielnika – dolne | 24. | Termostat regulacyjny (kotłowy) |
| 4. | Wentylator wyciągowy (S) | 25. | Wypełnienie drzwiczek – Sibral |
| 5. | Żaroodporna kształtka – dysza | 26. | Uszczelnienie drzwiczek – sznur 18 x 18 |
| 6. | Panel sterowania | 29. | Kondensator wentylatora |
| 7. | Termostat bezpieczeństwa | 33. | Hamulec do kanału dymu (DC32GS, DC40GS) |
| 8. | Zawór regulacyjny | 35. | Termostat spalinowy |
| 9. | Żaroodporna kształtka – bok paleniska | 36. | Termostat awaryjny przegrzewu wody (Uwaga – po przegrzaniu należy go wcisnąć) |
| 10. | Żaroodporna kształtka – przestrzeń kulista L + P | 39. | Zawór gazu spalinowego wzdłuż przestrzeni balowej |
| 11. | Uszczelnienie dyszy | 42. | Regulacja powietrza pierwotnego |
| 12. | Żaroodporna kształtka – półksiężyc | 43. | Regulacja powietrza wtórnego |
| 13. | Zawór do rozpalania | ||
| 14. | Żaroodporna kształtka – tylna część kształtki komorowej | ||
| 15. | Wieko do czyszczenia | K | – króciec kanału dymowego |
| 17. | Cięgno zaworu do rozpalania | L | – wyjście wody z kotła |
| 18. | Termometr | M | – wejście wody do kotła |
| 19. | Osłona paleniska | N | – króciec na kurek wlewu |
| 20. | Wyłącznik z kontrolką | P | – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| Wymiary (mm) | |||||||
|---|---|---|---|---|---|---|---|
| DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | |
| A | 1280 | 1280 | 1280 | 1280 | 1434 | 1563 | 1686 |
| B | 670 | 758 | 959 | 959 | 959 | 1042 | 1268 |
| C | 678 | 678 | 678 | 678 | 678 | 678 | 678 |
| D | 950 | 950 | 950 | 950 | 1099 | 997 | 1086 |
| E | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 180 |
| F | 69 | 69 | 69 | 69 | 69 | 70 | 58 |
| G | 185 | 185 | 185 | 185 | 185 | 184 | 184 |
| H | 1008 | 1008 | 1008 | 1008 | 1152 | 1287 | 1407 |
| CH | 256 | 256 | 256 | 256 | 256 | 256 | 256 |
| I | 256 | 256 | 256 | 256 | 256 | 256 | 256 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ | 2″ |
| Dane techniczne | Typ kotła | |||||||
| DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | ||
| Moc cieplna kotła | kW | 15 | 20 | 25 | 32 | 40 | 49 | 70 |
| Zużycie ciepła kotła | kW | 16,4 | 21,9 | 27,4 | 35,1 | 45,0 | 54,1 | 77,5 |
| Powierzchnia grzewcza | m2 | 1,8 | 2 | 2,7 | 2,9 | 3,2 | 3,5 | 4,3 |
| Pojemność zasobnika na paliwo | dm3 (l) | 66 | 80 | 120 | 125 | 160 | 210 | 280 |
| Rozmiar otworu do napełniania | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 310 | 450 x 310 |
| Wymagany ciąg komina | Pa / mbar | 16 / 0,16 | 20 / 0,20 | 23 / 0,23 | 25 / 0,25 | 25 / 0,25 | 25 / 0,25 | 26 / 0,26 |
| Maks. ciśnienie robocze wody | kPa / bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
| Masa kotła | kg | 302 | 343 | 431 | 436 | 485 | 538 | 690 |
| Średnica króćca spalinowego | mm | 150 / 152 |
150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 180 |
| Stopień ochrony części elektrycznej | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Zużycie energii (pomocnicze) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Zużycie energii w trybie czuwania | W | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Tryb zapłonu | ręczny | |||||||
| Sprawność kotła | % | 91,2 | 91,4 | 91,3 | 91,2 | 88,8 | 91,1 | 90,3 |
| Klasa kotła | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Kategoria kotła | 1 | |||||||
| Tryb pracy | bezkondensacyjny | |||||||
| Kocioł na paliwo stałe z agregatem kogeneracyjnym | nie | |||||||
| Połączone urządzenia również do podgrzewania ciepłej wody | nie | |||||||
| Klasa efektywności energetycznej | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
| Temperatura spalin przy mocy znamionowej według EN303-5 | °C | 134 | 134,7 | 138,8 | 137,7 | 187,6 | 145,6 | 158,4 |
| Temperatura spalin / ciąg do obliczenia drogi spalin (komin) |
154 / 16 | 155 / 20 | 159 / 23 | 158 / 24 | 198 / 25 | 166 / 25 | 178 / 26 | |
| Przepływ masowy spalin przy mocy znamionowej | kg / s | 0,009 | 0,012 | 0,014 | 0,019 | 0,023 | 0,028 | 0,040 |
| Wymagane paliwo | Suche drewno (kłody) o kaloryczności 15 – 17 MJ/kg-1, średnica 80 – 150 mm, 12 – 20 % wilgotności | |||||||
| Przeciętne zużycie paliwa | kg.h-1 | 4,1 | 5,5 | 6,8 | 8,6 | 10 | 13 | 18 |
| Zalecana długość drewna | mm | 250 | 330 | 530 | 530 | 530 | 530 | 730 |
| Czas palenia przy nominalnej wydajności | hod. | 2 | 2 | 3 | 2 | 3 | 3 | 3 |
| Objętość wody w kotle | l | 56 | 64 | 80 | 80 | 90 | 120 | 170 |
| Strata hydrauliczna kotła | mbar | 0,20 | 0,22 | 0,22 | 0,23 | 0,22 | 0,23 | 0,22 |
| Minimalna objętość zbiornika buforowego | l | 500 | 500 | 500 | 500 | 500 | 500 | 750 |
| Napięcie zasilania | V / Hz | 230 / 50 | ||||||
| EKODESIGN | Tak | Tak | Tak | Tak | Tak | Tak | Tak | |
