Avantages des chaudieres a gazéification de bois ATMOS
- Possibilité de bruler de gros morceaux de bois
- Grand réservoir de combustible – long temps de combustion
- Rendement élevé de 87,6 a 92 % selon le type – l’air primaire ainsi que l’air secondaire sont préchauffés a température élevée
- Combustion écologique – chaudiere conforme a la norme ČSN EN 303-5 classe 4 et 5, EKODESIGN 2015/1189
- Ventilateur de tirage – vidange des cendres sans présence de poussiere, pas de fumée dans la chaufferie
- Boucle de refroidissement contre la surchauffe – pas de risque de détérioration de la chaudiere
- Arret automatique de la chaudiere une fois le combustible brulé – thermorégulateur des produits de combustion
- Commodité de vidange des cendres – grande chambre de combustion en céramique pour les cendres (avec du bois, vidange une fois par semaine
- Chaudiere sans plaque tubulaire – nettoyage plus facile
- Dimensions et poids modérés
- La possibilité de choisir une porte gauche/droite
- Haute qualité

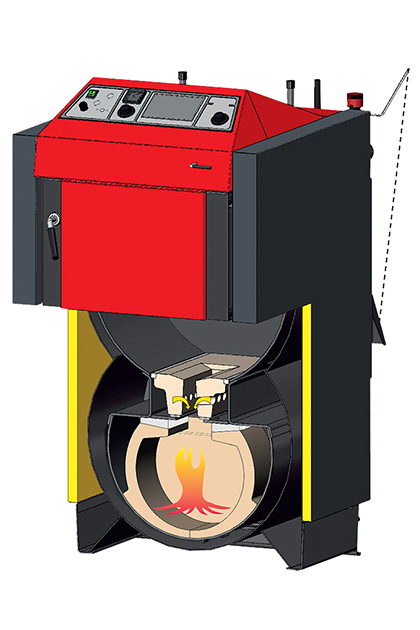

- DC22S, DC25S, DC30SX, DC32S, DC40SX, DC50S

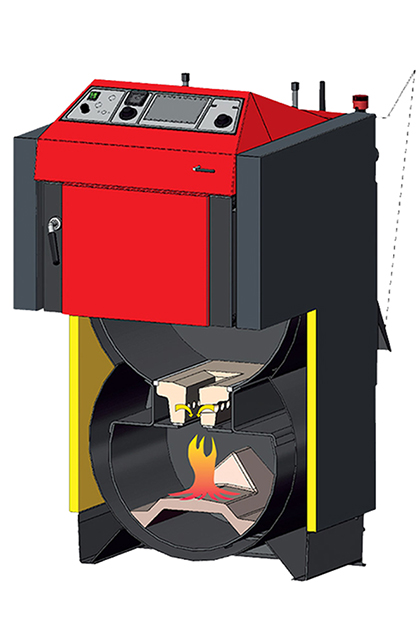

- DC18S
- Taille de la chambre de chargement
- Vue de la chambre de chargement
- Flamme dans la chambre de combustion
- Vue dans la chambre de combustion inférieure – Toit
- Extracteur de fumée
- Bouchon de nettoyage supérieur de la chaudière
Installation
Afin d’obtenir la température minimale de 65 °C de l’eau retournant vers la chaudiere, les chaudieres ATMOS doivent etre raccordées a une LADDOMAT 22 ou a une vanne de thermorégulation (par une vanne à trois voies commandée par un servo variateur dans le cas d’utilisation de la régulation électronique ATMOS ACD 03) pour atteindre la température minimale d’eau de retour à la chaudière de 65 °C. La température de sortie de la chaudiere doit etre maintenue en permanence a 80 a 90 °C.Toutes les chaudieres livrées en équipement de base contiennent une boucle de refroidissement empechant la surchauffe. Nous recommandons de mettre en place des chaudieres équipées de bassins d’accumulation, réduisant la consommation de combustible et augmentant le confort du chauffage.
- Laddomat 22 et soupape de thermorégulation
- Boucle de refroidissement contre la surchauffe
- Schéma électrique chaudière avec régulation ACD 03 et ballons de stockage
- Schéma de raccordement de la chaudière avec Laddomat 22 sans réservoirs d’accumulation
Régulation des chaudieres
Electromécanique – on effectue le réglage de la puissance a l’aide du clapet commandé par un régulateur de tirage, de type FR 124, qui ouvre ou ferme le clapet selo la température de sortie ajustée (80 – 90 °C). Il faut ajuster le régulateur de puissance avec soin, car ce régulateur, en plus du réglage de puissance, empeche la surchauffe de la chaudiere. La chaudiere est encore munie d’un thermorégulateur, placé sur le panneau commandant le ventilateur selon la température de sortie ajustée (80 – 85 °C). Le thermorégulateur doit etre ajusté a la température inférieure de 5 °C a celle du régulateur de tirage FR 124. On équippe les chaudieres d’un thermorégulateur des produits de combustion qui met le ventilateur de tirage hors circuit a la fin de combustion.
La chaudiere continue a fonctionner sans ventilateur jusqu’a ce que la puissance ne baisse a 70 % de la puissance nominale (pour les chaudières DCxxGD, nous déconseillons le fonctionnement avec le ventilateur d’extraction éteint).
- Clapet de régulation d’air
- Régulateur de tirage FR 124

Tableau de commande chaudière avec régulation standard
Composition du panneau de contrôle:
Interrupteur principal, thermostat de sécurité, thermomètre, thermostat chaudière et thermostat de fumée.
La régulation électro-mécanique est la solutions optimale pour un fonctionnement simple de la chaudière (et de son extracteur). Le panneau de contrôle standard se retrouve sur l’ensemble de notre gamme de chaudières.
Régulation équithermique ACD 03
Chaque chaudiere mise en place chez le client peut etre équipée du systeme de régulation électronique ATMOS ACD 03, permettant de gérer l’ensemble du systeme de chauffage en fonction de la température extérieure, de la température intérieure et de l’heure. Ce systeme de régulation est apte a gérer également une chaudiere indépendante a ventilateur, riche d’autres fonctionnalités.

Tableau de commande chaudière avec régulation équithermique ATMOS ACD 03
Régulation équithermique ACD 04
Les chaudières DC18S, DC25S, DC32S et DC40SX peuvent être commandées de l‘usine avec la commande ATMOS ACD 04, avec écran tactile.
Les chaudières sont équipées en usine de tous les capteurs nécessaires. Kit de capteurs ACD 01 pour le contrôle du système de chauffage et, en plus un capteur de température des résidus de combustion pour le contrôle du fonctionnement de la chaudière.

Tableau de commande chaudière avec régulation équithermique ATMOS ACD 04
Détails techniques
Description du dessin de la chaudière | |||
---|---|---|---|
1. | Corps de la chaudiere | 23. | Boucle de refroidissement contre la surchauffe |
2. | Porte de remplissage – supérieure | 24. | Thermostat de régulation du ventilateur (de la chaudière) |
3. | Porte du cendrier – inférieure | 25. | Remplissage des portes – Sibral |
4. | Ventilateur – extracteur (S) | 26. | Joint de la porte – tresse 18 x 18 |
5. | Raccord réfractaire – buse | 27. | Raccord réfractaire – toit en céramique |
6. | Panneau de commande | 29. | Condensateur du ventilateur – 1μF |
7. | Thermorégulateur de sécurité | 33. | Frein à gaz de combustion (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
8. | Clapet de réglage | 35. | Thermostat des résidus de combustion |
10. | Raccord réfractaire – forme sphérique G+D (DC18S) | 36. | Thermostat de sécurité (Attention – en cas de surchauffe, il est necessaire de l´enfoncer) |
11. | Etanchéité – buses | 37. | Frein à air sous le toit en céramique (DC30SX, DC40SX, DC50S) |
12. | Raccord réfractaire – demi-lune | 39. | Freineur d’ir le long de l’espace sphérique (DC18S) |
13. | Soupape d’allumage | 42. | Régulation d’air primaire |
14. | Raccord réfractaire – face arriere de la forme sphérique | 43. | Régulation d’air secondaire |
15. | Couvercle de nettoyage | ||
17. | Bielle de la soupape d’allumage | K | – goulot de la tuyauterie des fumées |
18. | Thermometre | L | – sortie de l´eau de la chaudière |
19. | Écran cadre | M | – entrée de l´eau dans la chaudière |
20. | Interrupteur | N | – manchon pour le robinet d´alimentation |
22. | Régulateur de tirage – Honeywell FR 124 | P | – manchon pour le capteur de la soupape commandant la boucle de refroidissement (TS 130, STS 20) |
Dimensions (mm) | |||||||
---|---|---|---|---|---|---|---|
DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | |
A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 |
B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 |
C | 675* | 675* | 675* | 675* | 678 | 678 | 678 |
D | 874 | 874 | 874 | 874 | 950 | 950 | 950 |
E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) |
F | 65 | 65 | 65 | 65 | 69 | 69 | 69 |
G | 208 | 208 | 208 | 208 | 185 | 185 | 185 |
H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 |
CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
I | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ |
*largeur de la chaudière après le montage du couvercle latéral est de 555 mm
Caractéristiques techniques | Type de chaudière | |||||||
DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | ||
---|---|---|---|---|---|---|---|---|
Rendement thermique de la chaudière | kW | 20 | 22 | 27 | 30 | 35 | 40 | 49,9 |
Puissance thermique de la chaudière | kW | 22,2 | 24,5 | 30,0 | 33,4 | 39,4 | 45,0 | 56,9 |
Surface de chauffe | m2 | 1,8 | 2,1 | 2,3 | 2,3 | 2,9 | 2,9 | 3,8 |
Volume du puits à combustible | dm3 (l) | 60 | 95 | 95 | 95 | 13 5 | 135 | 180 |
Dimensions de l´orifice de remplissage | mm | 450 x 260 |
450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Tirage de la cheminée prescrit | Pa/mbar | 18/0,18 | 23/023 | 23/0,23 | 24/0,24 | 24/0,24 | 24/0,24 | 25/0,25 |
Surpression de travail de l´eau max. | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
Poids de la chaudière | kg | 269 | 324 | 326 | 332 | 366 | 368 | 433 |
Diamètre du goulot de soutirage | mm | 150/152 |
150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
Protection des parties él. | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Puissance électrique (auxiliaire) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Puissance électrique en mode veille | W | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Mode d’allumage | manuel | |||||||
Rendement de la chaudière | % | 90,1 | 89,9 | 89,9 | 89,9 | 88,9 | 88,9 | 87,7 |
Classe de la chaudière | 5 | 5 | 5 | 5 | 5 | 5 | 4 | |
Catégorie de chaudière | 1 | |||||||
Mode de fonctionnement | sans condensation | |||||||
Classe d‘efficacité énergétique | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
Température des résidus à la puissance nominale | °C | 157 | 177 | 177 | 177 | 185 | 185 | 255 |
Débit massique des résidus à la puissance nomin. | kg/s | 0,012 | 0,014 | 0,015 | 0,017 | 0,020 | 0,022 | 0,025 |
Combustible prescrit (de référence) | bois sec (rondin) d´un pouvoir calorifique de 15 – 17 MJ.kg-1, contenu en eau min. 12 % – max. 20 %, diamètre 80 – 150 mm | |||||||
Consommation moyenne | kg.h-1 | 5,6 | 6,2 | 7,2 | 7,6 | 9,2 | 10,2 | 13,2 |
Longueur maximale du bois | mm | 330 | 530 | 530 | 530 | 530 | 530 | 730 |
Temps de combustion à la puissance nominale | heur. | 2 | 3 | 3 | 2 | 3 | 2 | 3 |
Volume d´eau dans la chaudière | l | 45 | 58 | 58 | 58 | 80 | 80 | 89 |
Perte hydraulique de la chaudière | mbar | 0,18 | 0,21 | 0,21 | 0,21 | 0,20 | 0,20 | 0,22 |
Volume minimal du bassin de compensation | l | 500 | 500 | 500 | 500 | 500 | 500 | 750 |
Tension de raccordement | V/Hz | 230/50 | ||||||
EKODESIGN | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Température minimale prescrite pour l´eau de retour en exploitation: 65 °C Température d´exploitation prescrite pour la chaudière: 80 – 90 °C |
Régulation électronique AC32
Chaudières DC32S, DC40SX avec régulation électronique ATMOS AC32 pour l’allumage automatique du bois
Le contrôleur électronique ATMOS AC32 est conçu pour un réglage et un contrôle simples de l’allumage automatique du bois. L’utilisation du bouton rotatif vous permet de régler le temps (délai) ou la température du réservoir d’accumulation à laquelle l’allumage automatique du bois (AIW) se produira. Si nous avons déjà rempli le combustible dans la chambre d’alimentation de la chaudière et inséré les granulés dans la chambre d’allumage, nous pouvons planifier l’allumage lui-même. L’allumage peut être effectué immédiatement, après un certain temps, lorsque le réservoir d’accumulation est vidé ou selon le signal d’un appareil à distance (thermostat d’ambiance avec programme hebdomadaire, GSM, Wi-Fi, etc.).
- Sélectionner la fonction d’allumage automatique (temps/température) à l’aide du commutateur I-O-II
