Мощность котла и другие функции горелки контролируются электронным регулятором, который позволяет приспособить работу котла к конкретным условиям всей системы. Дозаправка пеллет, чистка камеры сгорания горелки и удаление золы производятся раз в 1 — 30 дней, в зависимости от качества пеллет и размера бункера. При необходимости котлы могут быть оснащены автоматической системой золоудаления для комфортной эксплуатации котла при минимальном обслуживании.
Все эти особенности делают эти котлы такими же удобными в эксплуатации и использовании, как при отоплении газом, пропан-бутаном или соляркой. Но главное преимущество заключается в том, что, в отличие от природного газа или солярки, они сжигают возобновляемые источники энергии.
Выгоды пеллетных котлов ATMOS
- Малые габариты — различные размеры бункеров для пеллет (240, 250, 300, 400, 500, 1000 л) и различная длина конвейеров в зависимости от размера и возможностей котельной.
- Высокий комфорт отопления — автоматическая работа с автоматическим розжигом пеллет в соответствии с требуемой температурой (как у газового котла).
- Простое обслуживание — возможность выбора регулирования котла — простое электромеханическое / эквитермное с сенсорным дисплеем.
- Дистанционное управление — возможность включения котла простым комнатным термостатом или управление через мобильный телефон или компьютер при использовании эквитермного регулирования ATMOS ACD 03 и WIFI шлюза WG 1000.
- Высокий КПД от 90 до 92% в зависимости от типа – низкий расход топлива.
- Экологически чистое сжигание – котел согласно ČSN EN 303-5 класса 5, соответствующий европейской директиве по ЭКОДИЗАЙНУ 2015/1189.
- Легкая чистка — без необходимости разбирать весь котел и вынимать керамику из котла («никакого лего»).
- Автоматическое удаление золы – возможность дополнить котел автоматическим золоудалением — дополнительный аксессуар.
- Пневматическая очистка горелки — возможность дополнить котел автоматической очисткой горелки, что позволяет сжигать пеллеты более низкого качества — дополнительный аксессуар.

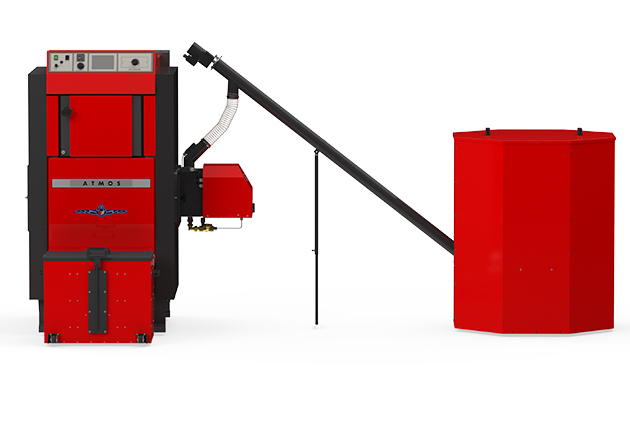

- Пневматическая подача пеллет — бункер для пеллет можно дополнить пневматической подачей пеллет из внешнего большого бункера на весь сезон — дополнительный аксессуар.

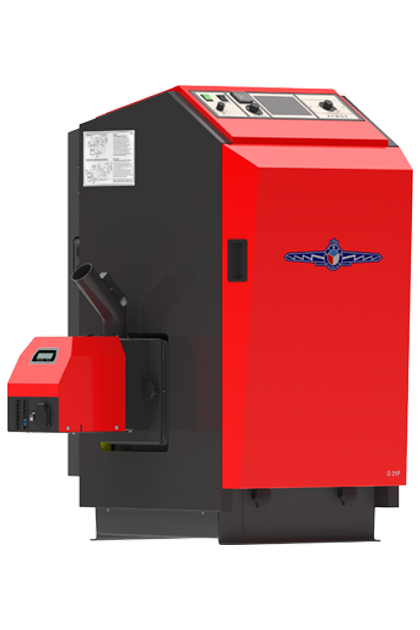

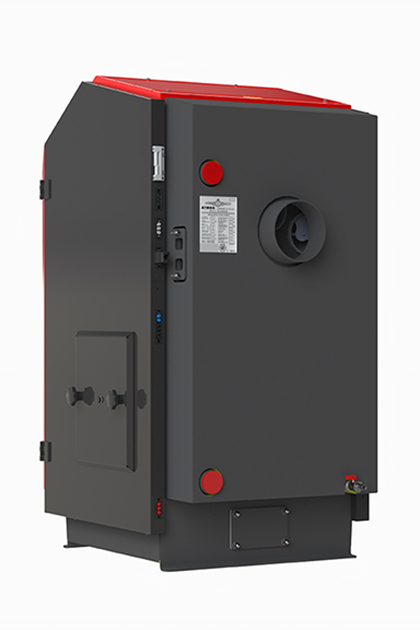

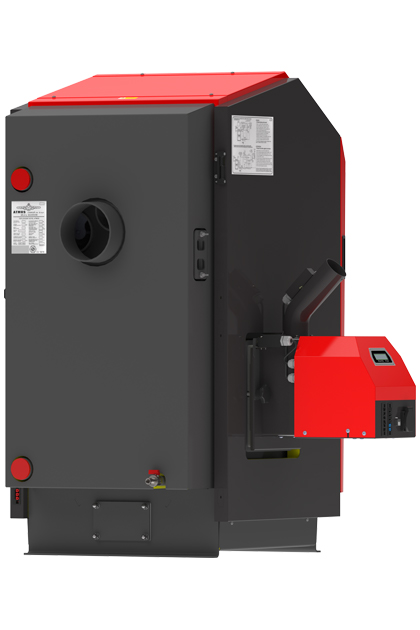

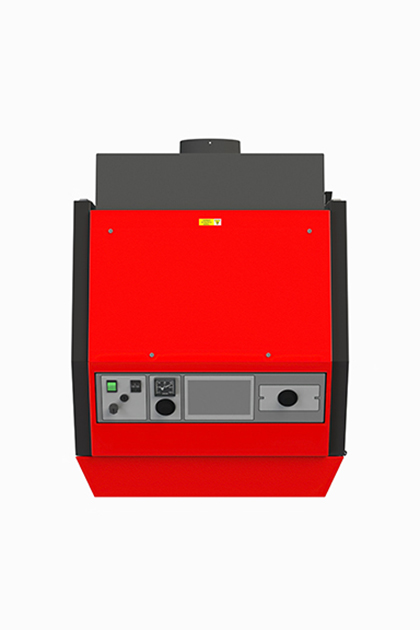

Котлы D14P, D21P, D25P
| Пояснения к чертежам котлов |
| 1. |
Корпус котла |
16. |
Главный выключатель |
| 2. |
Дверца для загрузки (очистки) |
17. |
Регулирующий (котловой) термостат |
| 3. |
Зольник |
18. |
Термостат для насоса |
| 4. |
Панель управления |
19. |
Предохранительный термостат |
| 5. |
Заслонка рамки |
20. |
Предохранитель 6,3 A — T6, 3A/1500 — типа H |
| 6. |
Заполнение дверцы — Сибрал |
21. |
Двойной выключатель автоматического золоудаления и горелки для пеллет |
| 7. |
Прокладка дверцы 18 x 18 мм |
23. |
Передний кожух (крышка) |
| 8. |
Затвор |
24. |
Горелки для пеллет |
| 9. |
Декоративная гайка |
|
|
| 10. |
Крышка отверстия для горелки — плита + изоляция |
|
|
| 11. |
Крышка для чистки дымоходного канала |
K |
— горловина дымохода |
| 12. |
Замедлитель трубной перегородки |
L |
— выход воды из котла |
| 13. |
Заслонка топочной камеры из нержавеющей стали |
M |
— вход воды в котёл |
| 14. |
Заглушка для встраивания системы автоматического золоудаления |
N |
— патрубок для напускного клапана |
| 15. |
Термометр |
P |
— патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20) |
Размеры котлов
|
|
D14P |
D21P |
D25P |
| A |
1207 |
1207 |
1207 |
| B |
880 |
880 |
950 |
| C1 |
620 |
620 |
620 |
| C2 |
1027 |
1027 |
1027 |
| D |
801 |
801 |
801 |
| E |
152 (150) |
152 (150) |
152 (150) |
| G |
215 |
215 |
215 |
| H |
934 |
934 |
934 |
| CH |
211 |
211 |
211 |
| I |
211 |
211 |
211 |
| J |
6/4″ |
6/4″ |
6/4″ |
Технические характеристики
|
Тип котла |
|
D14P |
D21P |
D25P |
| Мощность котла |
кВт |
4 — 14 |
4 — 19 |
7 — 24 |
| Поверхность нагрева |
м2 |
1,7 |
1,7 |
2 |
| Размер загрузочного отверстия |
мм |
270 x 450 |
270 x 450 |
270 x 450 |
| Предписанная тяга дымовой трубы |
Па |
16 |
18 |
22 |
| Макс. рабочее избыточное давление воды |
кПа |
250 |
250 |
250 |
| Вес котла |
кг |
225 |
226 |
248 |
| Диаметр вытяжной горловины |
мм |
150/152 |
150/152 |
150/152 |
| Степень защиты электрической части |
IP |
20 |
20 |
20 |
| Электрическая потребляемая мощность — при запуске |
Вт |
522 |
522 |
522 |
| Электрическая потребляемая мощность — при работе |
Вт |
42 |
42 |
42 |
| КПД котла |
% |
90,3 |
90,3 |
90,2 |
| Температура продуктов сгорания при номинальной мощности согласно EN303-5 |
°C |
127 |
147 |
151 |
Температура дымовых газов/тяга для расчета дымохода (дымохода)
|
°C / Па |
137 / 16 |
157 / 18 |
161 / 22 |
| Массовый расход продуктов сгорания при номинальной мощности (пеллеты) |
кг/с |
0,011 |
0,011 |
0,013 |
| Предписанное топливо (предпочитаемое) |
|
качественные пеллеты диаметром 6 — 8 мм, длиной 5 — 25 мм и с теплотворностью 16 — 19 МДж.кг-1 (белые пеллеты) |
| Средний расход топлива — пеллет при номинальной мощности |
кг.ч-1 |
3,5 |
4,5 |
5,4 |
| Объём воды в котле |
л |
56 |
56 |
62 |
| Гидравлические потери котла |
мбар |
0,18 |
0,18 |
0,19 |
| Минимальный объём буферного бака |
л |
500 |
500 |
500 |
| Напряжение питания |
В/Гц |
230/50 |
| Класс котла согласно ČSN EN 303-5 |
|
5 |
5 |
5 |
| Класс энергоэффективности |
|
A+ |
A+ |
A+ |
| Экодизайн |
|
Да |
Да |
Да |
Котлы D14P Compact, D21P Compact, D25P Compact
Котлы DxxP Compact поставляются в виде пакета котла с профессиональным комплектом подключения из нержавеющей стали (котловой контур с термоклапаном на 70 °C + один отопительный контур с трёхходовым клапаном без сервопривода) и пеллетной горелкой ATMOS A25. Заказчику остаётся только приобрести подходящий бункер для пеллет с транспортёром. Для более крупной системы отопления котёл может быть расширен до двух или трёх отопительных контуров путём приобретения специального коллектора и необходимой насосной группы. Для таких случаев компания ESBE создала специальные насосные группы для ATMOS с более мощным насосом и клапанами большего размера.
-
| Пояснения к чертежам котлов D14P Compact, D21P Compact, D25P Compact |
| 1. |
Корпус котла |
17. |
Регулирующий (котловой) термостат (код: S0021) |
| 2. |
Дверца для очистки |
18. |
Термостат для насоса (код: S0023) |
| 3. |
Зольник
для D14P, D14P/130, D21P — (код: P0097)
для D25P — (код: P0080) |
19. |
Предохранительный термостат (код: S0068) |
| 4. |
Панель управления |
20. |
Предохранитель 6,3 A — T6, 3A/1500 — типа H |
| 5. |
Заслонка рамки |
21. |
Двойной выключатель автоматического золоудаления и горелки для пеллет (код: S0098) |
| 6. |
Заполнение дверцы — Сибрал — большое (код: S0263) |
23. |
Передний кожух (крышка) (код: S1252) |
| 7. |
Прокладка дверцы 18 x 18 мм (код: S0240) |
24. |
Горелки для пеллет ATMOS A25 |
| 8. |
Затвор (код: S1047) (D31P — код: S0212) |
|
|
| 9. |
Декоративная гайка (код: S0413) |
|
|
| 10. |
Крышка отверстия для горелки — плита + изоляция (код: S0275) |
|
|
| 11. |
Крышка для чистки дымоходного канала |
K |
— горловина дымохода (150/152 мм) |
| 12. |
Трубчатый теплообменник-тормоз (код: P0098) |
L |
— выход воды из котла (1”) |
| 13. |
Заслонка топочной камеры из нержавеющей стали
для D14P, D14P/130, (P14) — (код: S0936),
для D21P, D25P (P21, P25) — (код: S0937) |
M |
— вход воды в котёл (1”) |
| 14. |
Заглушка для встраивания системы автоматического золоудаления |
N |
— патрубок для напускного клапана (1/2”) |
| 15. |
Термометр (код: S0041) |
O |
— патрубок для расширительного бака (1”) |
| 16. |
Главный выключатель (код: S0091) |
R |
— выход воды из котла для котлового контура (1”) |
| Размеры котлов |
|
D14P |
D21P |
D25P |
| A / A1 |
1207 / 1635 |
1207 / 1635 |
1207 / 1635 |
| B1 |
850 |
850 |
950 |
| B2 / B3 |
1095 / 1300 |
1095 / 1300 |
1195 / 1300 |
| C1 / C2 |
620 / 1027 |
620 / 1027 |
620 / 1027 |
| E |
150/152 |
150/152 |
150/152 |
| G / G1 |
207 / 266 |
207 / 266 |
207 / 266 |
| H |
947 |
947 |
947 |
| CH |
220 |
220 |
220 |
| I |
220 |
220 |
220 |
| J |
1” |
1” |
1” |
| P |
70 |
70 |
70 |
| Q |
1” |
1” |
1” |
| Специальные принадлежности для расширения комплекта подключения котла DxxP Compact |
| тип принадлежностей |
код |
|
| Коллекторы |
| ATMOS/ESBE GMA 321 двухконтурный — 1“ шаг 90 mm |
P0506 |
| ATMOS/ESBE GMA 331 трёхконтурный — 1“ шаг 90 mm |
P0507 |
|
| Насосные группы |
| ATMOS/ESBE GDA 311 Прямая — 1“ шаг 90 mm (водонагреватель) |
P0503 |
| ATMOS/ESBE GFA 311 Термостатическая 20 — 55 °C — 1“ шаг 90 mm (полового отопления) |
P0504 |
| ATMOS/ESBE GRA 311 Смесительная без сервопривода — 1“ шаг 90 mm |
P0533 |
| ATMOS/ESBE GRA 311 Смесительная с сервоприводом 120 s — 1“ шаг 90 mm |
P0505 |
Больше аксессуаров
-
-

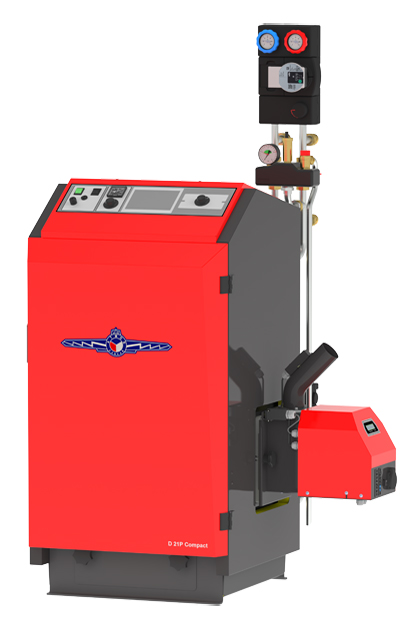

D 21 P Compact — вид спереди
-
-

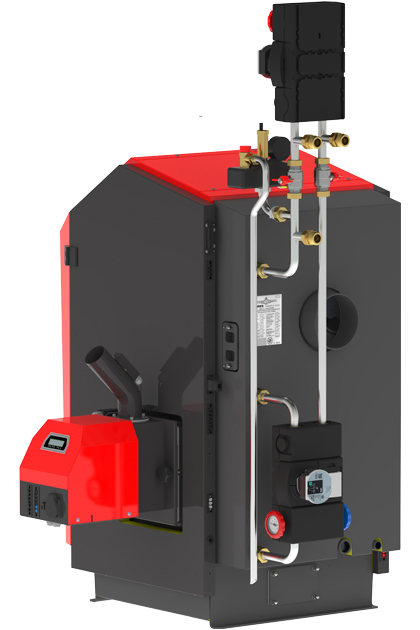

D 21 P Compact — вид сзади
-
-
D 21P Compact с AZPD 300

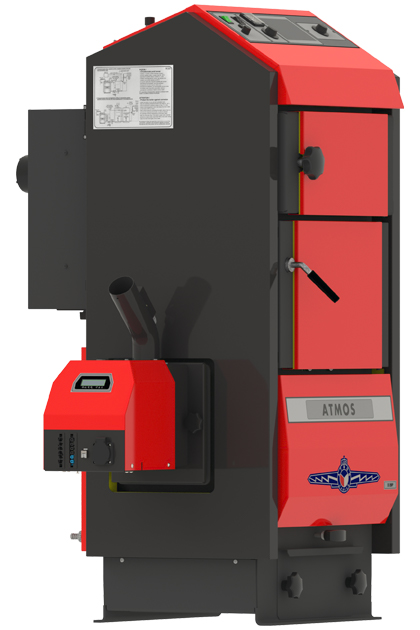

Котлы D20P, D30P, D40P, D50P
D20p, D30P, D40P, D50PD20p, D30P, D40P, D50PD20p, D30P, D40P, D50P

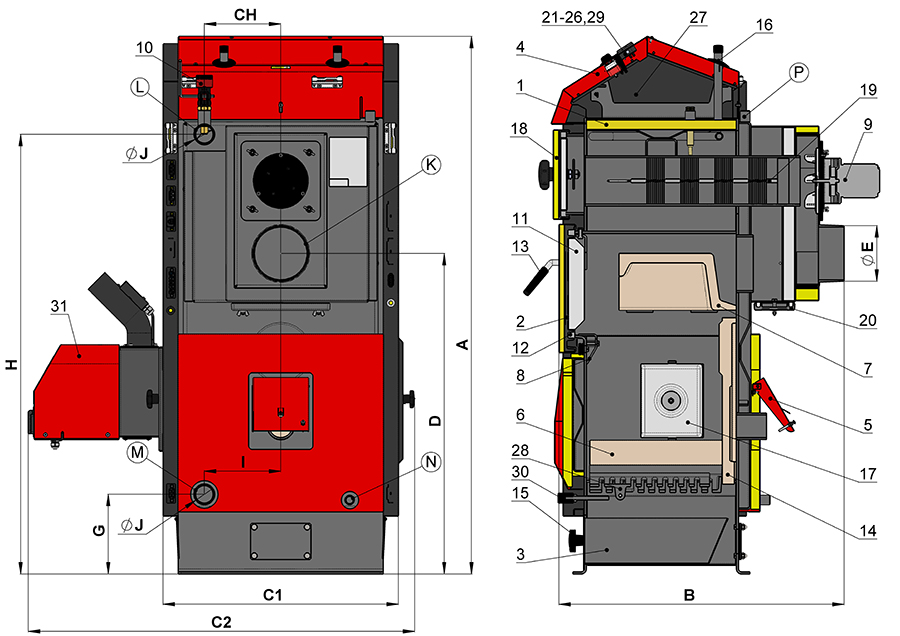

| Пояснения к чертежам котлов D20P, D30P, D40P, D50P |
| 1. |
Корпус котла |
19. |
Замедлитель (для типа D20P — 3x щётка, D30P, D40P и D50P — 1x щётка + 2x стальной) |
| 2. |
Дверца для загрузки (очистки) |
20. |
Крышка для чистки заднего канала |
| 3. |
Зольник |
21. |
Термометр |
| 4. |
Панель управления |
22. |
Главный выключатель |
| 5. |
Регулировочная воздушная заслонка — только для дровяного отопления |
23. |
Регулирующий (котловой) термостат |
| 6. |
Огнеупорный блок — дно топки |
24. |
Термостат для насоса |
| 7. |
Огнеупорный блок — верхний сферический отсек |
25. |
Предохранительный термостат |
| 8. |
Заслонка рамки |
26. |
Предохранитель 6,3 A — T6, 3A/1500 — типа H |
| 9. |
Вентилятор — вытяжной |
27. |
Конденсатор вытяжного вентилятора- 1 мкФ |
| 10. |
Регулятор мощности Honeywell FR 124 |
28. |
Ворошение на колосниковой решётке |
| 11. |
Заполнение дверцы — Сибрал |
29. |
Двойной выключатель автоматического золоудаления и горелки для пеллет |
| 12. |
Прокладка дверцы 18 x 18 мм |
30. |
Тяга колосника |
| 13. |
Затвор — ручка |
31. |
Горелки для пеллет |
| 14. |
Огнеупорный блок — задний торец сферического отсека |
K |
— горловина дымохода |
| 15. |
Затвор зольника — гайка |
L |
— выход воды из котла |
| 16. |
Охладительный контур для защиты от перегрева |
M |
— вход воды в котёл |
| 17. |
Крышка отверстия для горелки |
N |
— патрубок для напускного клапана |
| 18. |
Крышка для чистки трубной перегородки |
P |
— патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20) |
Размеры котлов
|
|
D20P |
D30P |
D40P |
D50P |
| A |
1405 |
1405 |
1405 |
1405 |
| B |
652 |
954 |
954 |
1052 |
| C1 |
630 |
630 |
630 |
630 |
| C2 |
1022 |
1022 |
1022 |
1022 |
| D |
848 |
848 |
848 |
848 |
| E |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
| G |
211 |
211 |
211 |
211 |
| H |
1163 |
1163 |
1163 |
1163 |
| CH |
202 |
202 |
202 |
202 |
| I |
— |
— |
— |
— |
| J |
6/4″ |
6/4″ |
6/4″ |
6/4″ |
| Технические характеристики |
Тип котла |
|
D20P |
D30P |
D40P |
D50P |
| Мощность котла |
кВт |
6,5 — 22 |
8,9 — 29,8 |
8,9 — 40 |
13,5 — 45 |
| Поверхность нагрева |
м2 |
2 |
2,7 |
2,7 |
3,6 |
| Объём камеры сгорания |
дм3 (л) |
70 |
105 |
105 |
140 |
| Размер загрузочного отверстия |
мм |
270 x 450 |
270 x 450 |
270 x 450 |
270 x 450 |
| Предписанная тяга дымовой трубы |
Па |
15 |
21 |
22 |
23 |
| Макс. рабочее избыточное давление воды |
кПа |
250 |
250 |
250 |
250 |
| Вес котла |
кг |
305 |
370 |
386 |
430 |
| Диаметр вытяжной горловины |
мм |
150/152 |
150/152 |
150/152 |
150/152 |
| Степень защиты электрической части |
IP |
20 |
20 |
20 |
20 |
| Электрическая потребляемая мощность — при запуске |
Вт |
572 |
530 |
530 |
530 |
| Электрическая потребляемая мощность — при работе |
Вт |
92 |
97 |
97 |
97 |
| КПД котла |
% |
91,1 |
92,4 |
91,0 |
91,1 |
| Температура продуктов сгорания при номинальной мощности (пеллеты) |
°C |
112,4 |
117,6 |
157,5 |
122,7 |
Температура дымовых газов/тяга для расчета пути дымовых газов (дымохода)
|
°C / Па |
132 / 15 |
138 / 21 |
151 / 22 |
143 / 23 |
| Массовый расход продуктов сгорания при номинальной мощности (пеллеты) |
кг/с |
0,016 |
0,025 |
0,031 |
0,035 |
| Предписанное топливо (предпочитаемое) |
качественные пеллеты диаметром 6 — 8 мм, длиной 5 — 40 мм и с теплотворностью 15 — 18 МДж.кг-1 (белые пеллеты) |
| Средний расход топлива — пеллет при номинальной мощности |
кг.ч-1 |
5 |
6,8 |
9,4 |
10,6 |
| Объём воды в котле |
л |
82 |
91 |
91 |
117 |
| Гидравлические потери котла |
мбар |
0,22 |
0,23 |
0,23 |
0,24 |
| Минимальный объём буферного бака |
л |
500 |
750 |
750 |
1000 |
| Напряжение питания |
В/Гц |
230/50 |
230/50 |
230/50 |
230/50 |
| Класс котла согласно ČSN EN 303-5 |
|
5 |
5 |
5 |
5 |
| Класс энергоэффективности |
|
A+ |
A+ |
A+ |
A+ |
| Ekodesign |
|
Да |
Да |
Да |
Да |
Котёл D85P
Водогрейные котлы ATMOS D85P предназначены для комфортного отопления пеллетами жилых домов, различных учреждений и других подобных объектов. Для отопления используются качественные древесные пеллеты диаметром от 6 до 8 мм. Котёл не предназначен для сжигания дров, опилок и мелкого древесного мусора.
Котлы сконструированы таким образом, что в левой или правой части котла установлена пеллетная горелка ATMOS A85 с пневматической очисткой камеры сгорания горелки и трубчатого теплообменника. Корпус котлов изготовлен путём сварки стальных листов толщиной 3 – 6 мм. Он состоит из камеры сгорания с большим сводом, а в нижней части камеры имеется щель для канала со шнековым транспортёром, который отводит золу в большой внешний бункер (160 л) для автоматического золоудаления. В верхней части передней стенки котла имеется дверца для чистки, за которой установлена заслонка из нержавеющей стали с отверстием для защиты дверцы от перегрева. В задней части котла размещён трубчатый теплообменник с сегментными замедлителями с функцией автоматической чистки без необходимости их извлечения. Снаружи котла выполнена теплоизоляция из минеральной шерсти, вложенной под металлическое покрытие наружной обшивки котлов. В верхней части котлов расположена панель с главным выключателем, выключателем автоматического золоудаления, выключателем пеллетной горелки (L2), рабочим (регулирующим) термостатом, термостатом насоса, предохранительным термостатом, термометром и предохранителем 6,3 А. Котёл не оснащён контуром охлаждения для защиты от перегрева, так как из-за малого количества топлива в горелке нет риска перегрева котла в случае отключения электроэнергии. Котёл D85P оснащён вытяжным вентилятором с датчиком скорости.
-
| Пояснения к чертежам котлов D85P |
| 1. |
Корпус котла |
18. |
Конденсатор вытяжного вентилятора- 2 мкФ |
| 2. |
Дверца для загрузки (очистки) |
19. |
Термометр |
| 3. |
Зольник |
20. |
Главный выключатель |
| 4. |
Панель управления |
21. |
Регулирующий (котловой) термостат |
| 5. |
Заслонка дверцы |
22. |
Термостат для насоса |
| 6. |
Заслонка камеры сгорания |
23. |
Предохранительный термостат |
| 7. |
Горелки для пеллет A85 |
24. |
Предохранитель 6,3 A — T6, 3A/1500 — типа H |
| 8. |
Система пневмоочистки трубчатой перегородки |
25. |
Двойной выключатель автоматического золоудаления и горелки для пеллет |
| 9. |
Заслонка рамки |
26. |
Трубчатый теплообменник-тормоз |
| 10. |
Вентилятор с датчиком оборотов — вытяжной |
27. |
Вход воздуха для пневоочистки трубной перегородки |
| 11. |
Заполнение дверцы — Сибрал |
28. |
Клапан для пневмоочистки горелки |
| 12. |
Прокладка дверцы 18 x 18 мм |
|
|
| 13. |
Затвор — ручка |
|
|
| 14. |
Декоративная гайка |
K |
— горловина дымохода |
| 15. |
Крышка отверстия для горелки — плита + изоляция |
L |
— выход воды из котла |
| 16. |
Мотор-редуктор для золоудаления |
M |
— вход воды в котёл |
| 17. |
Шнек системы автоматического золоудаления |
N |
— патрубок для напускного клапана |
| Размеры |
D85P |
| A |
1840 |
| B1 |
1303 |
| B2 |
2085 |
| C1 |
1014 |
| C2 |
1589 |
| D |
1204 |
| E |
200 |
| G |
288 |
| H |
545 |
| CH |
350 |
| I |
2” |
| Технические характеристики |
|
D85P |
| Мощность котла |
кВт |
24 — 80 |
| Поверхность нагрева |
м2 |
6,5 |
| Объём камеры сгорания |
дм3 (л) |
492 |
| Размер загрузочного отверстия |
мм |
260 x 450 |
| Предписанная тяга дымовой трубы |
Па/мбар |
22/0,22 |
| Макс. рабочее избыточное давление воды |
кПа/бар |
250/2,5 |
| Вес котла |
kg |
774 |
| Диаметр вытяжной горловины |
мм |
200 |
| Степень защиты электрической части |
IP |
20 |
Электрическая потребляемая мощность — при запуске
— при работе |
Вт |
635 (1135)
134 |
| КПД котла |
% |
91,6 |
| Класс котла |
|
5 |
| Класс энергоэффективности |
|
A+ |
| Температура продуктов сгорания при номинальной мощности (пеллеты) |
°C |
149,4 |
Температура дымовых газов/тяга для расчета пути дымовых газов (дымохода)
|
°C / Па |
159 / 22 |
| Массовый расход дымовых газов при номинальной мощности (пеллеты) |
кг/с |
0,044 |
| Предписанное топливо (предпочитаемое) |
качественные пеллеты диаметром 6 — 8 мм, длиной 5 — 25 мм и с теплотворностью 16 — 19 МДж.кг-1 (белые пеллеты) |
| Средний расход топлива — пеллет при номинальной мощности |
кг.ч-1 |
18,8 |
| Объём воды в котле |
л |
230 |
| Гидравлические потери котла |
мбар |
0,24 |
| Минимальный объём буферного бака |
л |
1000 |
| Напряжение питания |
В/Гц |
230/50 |
| Ekodesign |
|
Да |
| Предписанная минимальная температура возвратной воды при эксплуатации — 65 °С. Предписанная рабочая температура котла — 80 — 90 °С. |
-
-

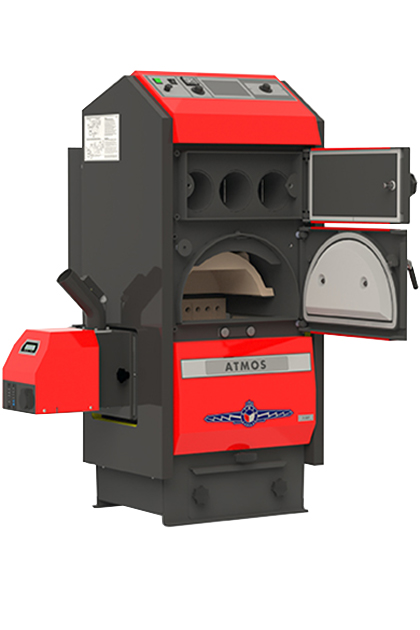

Передняя дверца
-
-

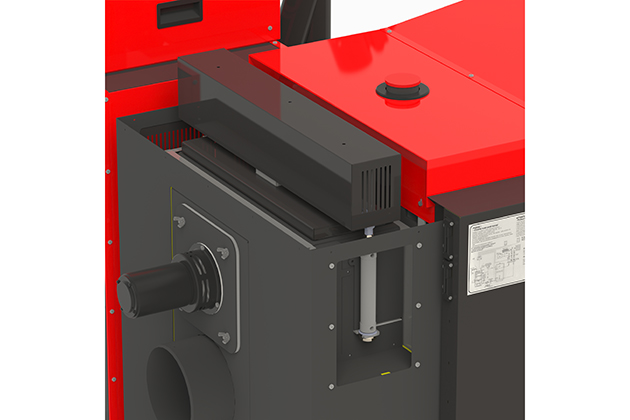

деталь системы пневматической очистки трубчатой перегородки
-
-

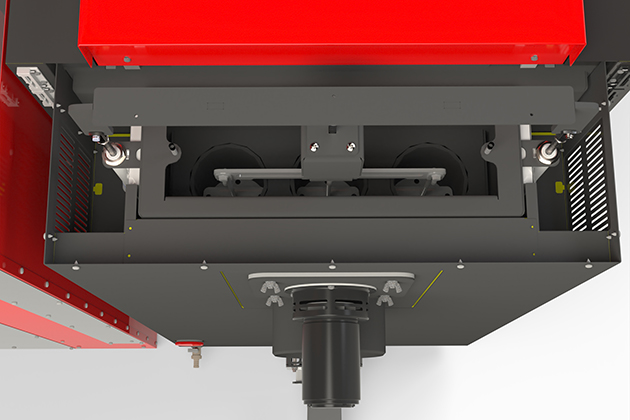

замедлители в трубчатой перегородке
-
-

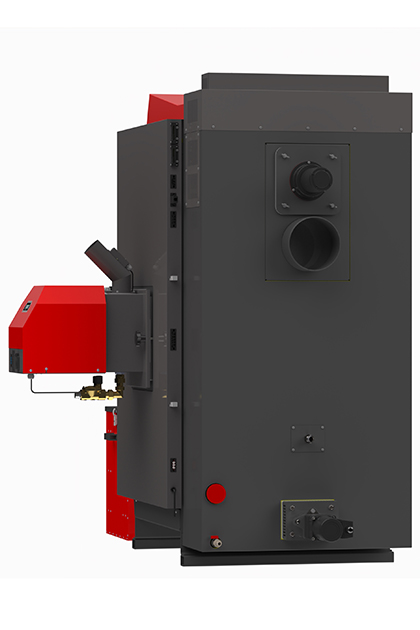

вид сзади D85P
-
-
Один из возможных способов подключения котла с бункером для пеллет
Горелки
Предписанное топливо: качественные древесные пеллеты (белые) диаметром 6 — 8 мм, длиной 5 — 25 мм и с теплотворностью 16 — 19 МДж.кг-1.
Дисплей горелки: используется для отображения текущего состояния горелки и настройки её работы
Управление горелкой: электронный регулятор AC07X, который управляет работой внешнего транспортёра, двух спиралей розжига и вентилятора в зависимости от требований котла и системы отопления. Электроника защищена предохранительным термостатом котла, предохранительным термостатом на входе пеллет в горелку, датчиком скорости вращения вентилятора и фотоэлементом для определения наличия пламени. Работа горелки отображается на дисплее электронного регулятора.
Розжиг топлива: автоматический с помощью двух электрических спиралей розжига.
Основные функции горелки:
Резервные выходы R и R2 для управления вытяжным вентилятором котла и насоса в котловом контуре (подключено на заводе-производителе)
Можно подключить четырёх разных датчиков TS, TV, TK и TSV
TK — датчик температуры котла (подключено на заводе-производителе)
TSV — датчик температуры дымовых газов (подключено на заводе-производителе)
TS — датчик нижней температуры в баке
TV — датчик верхней температуры в баке
- система управления вентилятором котла от горелки с помощью резервного выхода (R) (подключено на заводе-производителе)
- система управления насосом котла от горелки с помощью резервного выхода (R2) (подключено на заводе-производителе)
- система управления горелкой по двум температурам в буферном баке
Пеллетная горелка ATMOS A25
для котлов D14P, D21P, D20P, D25P
Дозировка топлива: для котлов DxxP предназначены специальные шнековые транспортёры DA1500 — 4000.
Пеллетная горелка ATMOS A45
для котлов D30P, D40P, D50P
Дозировка топлива: : для котлов DxxP предназначены специальные шнековые транспортёры типа DRA.
Пеллетная горелка ATMOS A85
для котла D85P
Дозировка топлива: для котлов DxxP предназначены специальные шнековые транспортёры типа DRA.
Горелка A85 в базовой комплектации оснащена пневматической системой очистки, которая очищает камеру сгорания горелки каждый раз, когда догорит топливо, или с регулярным интервалом времени. Благодаря пневматической очистке достаточно проверять и при необходимости очистить камеру сгорания горелки один раз в 14 дней — месяц.
