Kotły na drewno ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS i DC40GS o dużej przestrzeni użytkowej wyłożonej ceramiką dla optymalnej jakości spalania. To prawdziwy generator gazu z drewna.
Zalety kotłów gazujących na drewno ATMOS
- Możliwość spalania dużych kawałków drewna
- Duży zasobnik na opał – długi czas spalania
- Wysoka wydajność od 88 do 92 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie ogrzewane do wysokiej temperatury
- Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 3, 4, 5, EKODESIGN 2015/1189
- Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu
- Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
- Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
- Małe wymiary i niska masa
- Wybór drzwi lewych / prawych
- Wysoka jakość
-
-

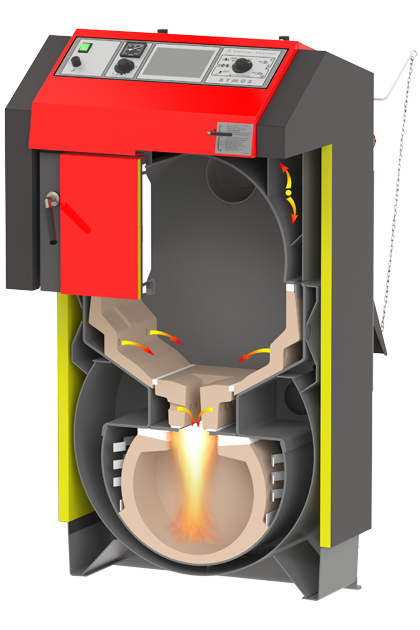

DC15GS, DC20GS, DC25GS, DC32GS, DC40GS ATMOS Generator
-
-

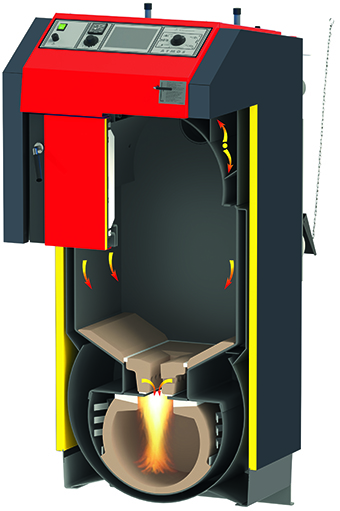

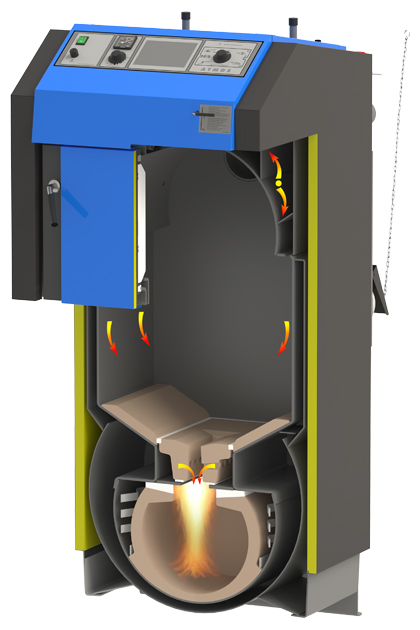

DC50GSX
-
-

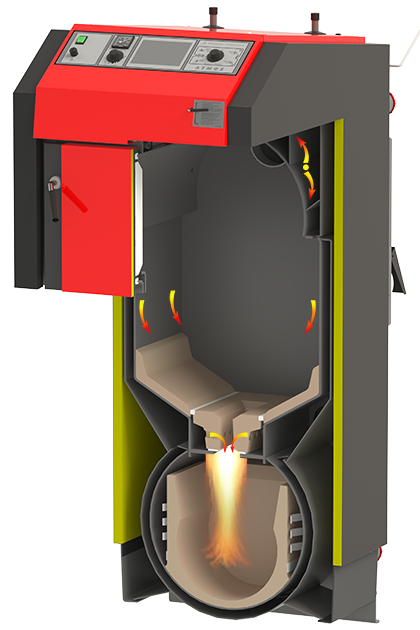

DC70GSX
-
-
Wielkość komory do dokładania
-
-

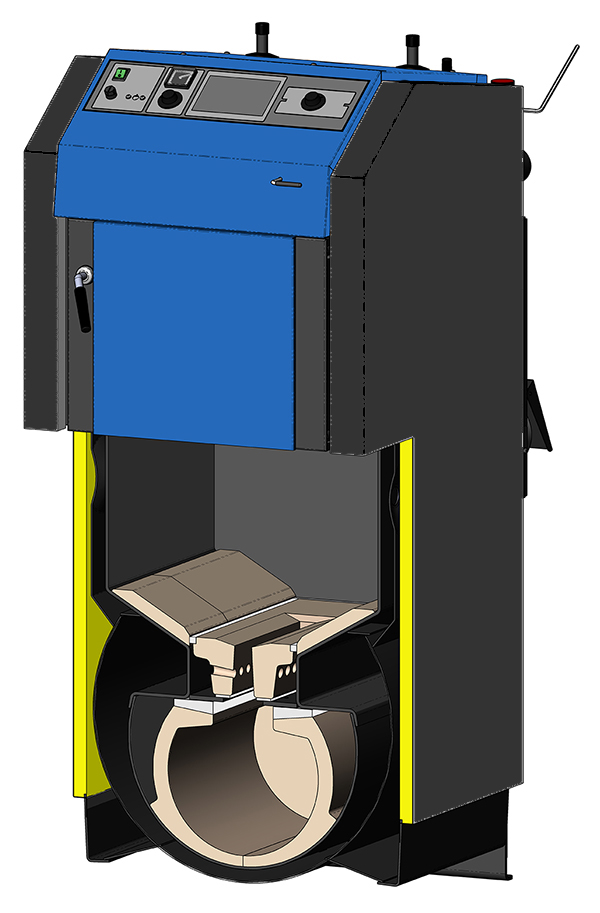

Widok górnej komory do dokładania
-
-

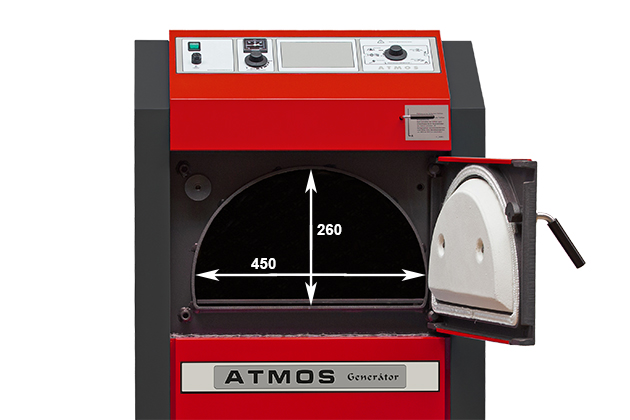

Rozmiar otworu załadowczego
-
-
Widok dolnej komory do dokładania
-
-
Wentylator odciągu minimalizuje dymienie podczas dokładania i pracy kotła
-
-
Górna pokrywa do czyszczenia kotła
Instalacja
Kotły zgazowujące drewno ATMOS muszą być połączone z LADDOMAT 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku stosowania sterowania elektronicznego ATMOS ACD 03/04) aby uzyskać minimalną temperaturę wody powrotnej do kotła 65 °C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90°C, a na trójdrogowym zaworze mieszającym ustawiamy temperaturę wody dla grzejników lub ogrzewania podłogowego według potrzeb (np. 30 – 80°C).
Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem. Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.
-
-
Laddomat 22 i zawór termoregulacyjny
-
-
Schemat podłączenia kotła z Laddomatem 22 bez zbiorników akumulacyjnych
-
-
Schemat podłączenia kotła ze sterowaniem ekwitermicznym ACD 03 i zbiornikami akumulacyjne
Regulacja kotłów
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.
Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.
-
-
Panel deski rozdzielczej
Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy
Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.
Regulacja ekwitermiczna ACD 03
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
-
-
Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 03
Regulacja ekwitermiczna ACD 04
Kotły DC25GS i DC32GS można zamówić fabrycznie ze sterowaniem ATMOS ACD 04 z panelem dotykowym.
Kotły są fabrycznie wyposażone we wszystkie czujniki niezbędne do podłączenia kotła do instalacji grzewczej, w tym czujnik temperatury spalin (AGF).
-
-
Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 04
Dane techniczne
-
| Legenda do rysunku kotła |
| 1. |
Korpus kotła |
22. |
Regulator ciągu – Honeywell FR 124 |
| 2. |
Drzwiczki komory załadowczej – górne |
23. |
Spirala chłodząca przed przegrzaniem |
| 3. |
Drzwiczki popielnika – dolne |
24. |
Termostat regulacyjny (kotłowy) |
| 4. |
Wentylator wyciągowy (S) |
25. |
Wypełnienie drzwiczek – Sibral |
| 5. |
Żaroodporna kształtka – dysza |
26. |
Uszczelnienie drzwiczek – sznur 18 x 18 |
| 6. |
Panel sterowania |
29. |
Kondensator wentylatora |
| 7. |
Termostat bezpieczeństwa |
33. |
Hamulec do kanału dymu (DC32GS, DC40GS) |
| 8. |
Zawór regulacyjny |
35. |
Termostat spalinowy |
| 9. |
Żaroodporna kształtka – bok paleniska |
36. |
Termostat awaryjny przegrzewu wody (Uwaga – po przegrzaniu należy go wcisnąć) |
| 10. |
Żaroodporna kształtka – przestrzeń kulista L + P |
39. |
Zawór gazu spalinowego wzdłuż przestrzeni balowej |
| 11. |
Uszczelnienie dyszy |
42. |
Regulacja powietrza pierwotnego |
| 12. |
Żaroodporna kształtka – półksiężyc |
43. |
Regulacja powietrza wtórnego |
| 13. |
Zawór do rozpalania |
|
|
| 14. |
Żaroodporna kształtka – tylna część kształtki komorowej |
|
|
| 15. |
Wieko do czyszczenia |
K |
– króciec kanału dymowego |
| 17. |
Cięgno zaworu do rozpalania |
L |
– wyjście wody z kotła |
| 18. |
Termometr |
M |
– wejście wody do kotła |
| 19. |
Osłona paleniska |
N |
– króciec na kurek wlewu |
| 20. |
Wyłącznik z kontrolką |
P |
– króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| Wymiary (mm) |
| |
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
| A |
1280 |
1280 |
1280 |
1280 |
1434 |
1563 |
1686 |
| B |
670 |
758 |
959 |
959 |
959 |
1042 |
1268 |
| C |
678 |
678 |
678 |
678 |
678 |
678 |
678 |
| D |
950 |
950 |
950 |
950 |
1099 |
997 |
1086 |
| E |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
180 |
| F |
69 |
69 |
69 |
69 |
69 |
70 |
58 |
| G |
185 |
185 |
185 |
185 |
185 |
184 |
184 |
| H |
1008 |
1008 |
1008 |
1008 |
1152 |
1287 |
1407 |
| CH |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
| I |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
| J |
6/4″ |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
2″ |
| Dane techniczne |
Typ kotła |
| |
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
| Moc cieplna kotła |
kW |
15 |
20 |
25 |
32 |
40 |
49 |
70 |
| Zużycie ciepła kotła |
kW |
16,4 |
21,9 |
27,4 |
35,1 |
45,0 |
54,1 |
77,5 |
| Powierzchnia grzewcza |
m2 |
1,8 |
2 |
2,7 |
2,9 |
3,2 |
3,5 |
4,3 |
| Pojemność zasobnika na paliwo |
dm3 (l) |
66 |
80 |
120 |
125 |
160 |
210 |
280 |
| Rozmiar otworu do napełniania |
mm |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 310 |
450 x 310 |
| Wymagany ciąg komina |
Pa / mbar |
16 / 0,16 |
20 / 0,20 |
23 / 0,23 |
25 / 0,25 |
25 / 0,25 |
25 / 0,25 |
26 / 0,26 |
| Maks. ciśnienie robocze wody |
kPa / bar |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
| Masa kotła |
kg |
302 |
343 |
431 |
436 |
485 |
538 |
690 |
| Średnica króćca spalinowego |
mm |
150 / 152
|
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
180 |
| Stopień ochrony części elektrycznej |
IP |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
| Zużycie energii (pomocnicze) |
W |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
| Zużycie energii w trybie czuwania |
W |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| Tryb zapłonu |
|
ręczny |
| Sprawność kotła |
% |
91,2 |
91,4 |
91,3 |
91,2 |
88,8 |
91,1 |
90,3 |
| Klasa kotła |
|
5 |
5 |
5 |
5 |
5 |
5 |
5 |
| Kategoria kotła |
|
1 |
| Tryb pracy |
|
bezkondensacyjny |
| Kocioł na paliwo stałe z agregatem kogeneracyjnym |
|
nie |
| Połączone urządzenia również do podgrzewania ciepłej wody |
|
nie |
| Klasa efektywności energetycznej |
|
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
| Temperatura spalin przy mocy znamionowej według EN303-5 |
°C |
134 |
134,7 |
138,8 |
137,7 |
187,6 |
145,6 |
158,4 |
Temperatura spalin / ciąg do obliczenia drogi spalin (komin)
|
|
154 / 16 |
155 / 20 |
159 / 23 |
158 / 24 |
198 / 25 |
166 / 25 |
178 / 26 |
| Przepływ masowy spalin przy mocy znamionowej |
kg / s |
0,009 |
0,012 |
0,014 |
0,019 |
0,023 |
0,028 |
0,040 |
| Wymagane paliwo |
Suche drewno (kłody) o kaloryczności 15 – 17 MJ/kg-1, średnica 80 – 150 mm, 12 – 20 % wilgotności |
| Przeciętne zużycie paliwa |
kg.h-1 |
4,1 |
5,5 |
6,8 |
8,6 |
10 |
13 |
18 |
| Zalecana długość drewna |
mm |
250 |
330 |
530 |
530 |
530 |
530 |
730 |
| Czas palenia przy nominalnej wydajności |
hod. |
2 |
2 |
3 |
2 |
3 |
3 |
3 |
| Objętość wody w kotle |
l |
56 |
64 |
80 |
80 |
90 |
120 |
170 |
| Strata hydrauliczna kotła |
mbar |
0,20 |
0,22 |
0,22 |
0,23 |
0,22 |
0,23 |
0,22 |
| Minimalna objętość zbiornika buforowego |
l |
500 |
500 |
500 |
500 |
500 |
500 |
750 |
| Napięcie zasilania |
V / Hz |
230 / 50 |
| EKODESIGN |
|
Tak |
Tak |
Tak |
Tak |
Tak |
Tak |
Tak |
