Pneumatické čištění hořáku na pelety
Pneumatické čištění hořáku na pelety

Pneumatické čištění hořáku na pelety

Jedná se o zařízení určené pro čištění spalovací komůrky hořáku při spalování méně kvalitních dřevěných pelet, které vytváří spečence. Tedy spalování dřevěných pelet s větším obsahem kůry a nečistot. Zařízení neřeší a není určeno pro spalování rostlinných pelet a obilí.

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Zařízení zajišťuje ve spojení s hořákem na pelety automatické odstranění spečenců a popela ze spalovací komůrky hořáku v pravidelných intervalech nebo vždy po dohoření hořáku.

Pneumatické čištění hořáku je velice rychlé, účinné a spolehlivé. V případě, že zákazník požaduje zabezpečit, aby k čištění nedocházelo v noci, může být sada doplněna o speciální spínací hodiny (nelze běžně koupit v obchodě – induktivní zátěž 8 A).

Zařízení se prodává jako sada pro přestavbu hořáku na pelety ATMOS A25 nebo A45.

Hořák ATMOS A85 je v základním provedení dodáván vždy s pneumatickým čištěním.

1. Sada pro kotle na pelety

Určena pro:
– kotle na pelety s odtahovým ventilátorem

Typ: D10PX, D15PX, D20PX, D25PX

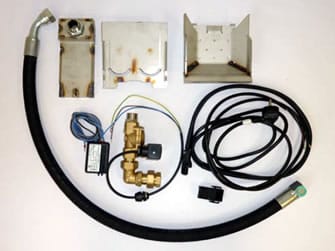

Složení sady:

  • propojovací vzduchová hadice o délce 1,5 m (průměr 28 mm) s potřebným šroubením (3/4″) a ovládacím elektroventilem
  • nová deska (držáku) zapalovacích spirál
  • nová spalovací komůrka
  • kanál pneumatického čištění se zajišťovací maticí a podložkou
Sada Popis Kód

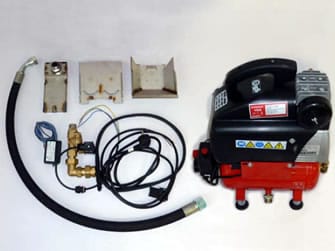

Sada CPX25KS pro hořák A25 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0538
Sada CPX25S pro hořák A25 základní sada bez kompresoru H0539

Cena sady viz Ceník kotlů a hořáků na pelety

2. Sada pro kotle na pelety s odtahovým ventilátorem

Určená pro:
– kotle na pelety a kombinované kotle DCxxSP s odtahovým ventilátorem
– kombinované kotle DCxxSP – staré provedení do výrobního čísla 343500

Typ: D20P, P20, DC18SP, DC25SP, DC30SPX, DC32SP, C18SP, C25SP, KC25SP – (hořák A25)

Typ: D31P, D30P, D50P, DC40GSP, DC40SPT – (hořák A45)

Složení sady:

  • propojovací vzduchová hadice o délce 1 m (průměr 28 mm) s potřebným šroubením (3/4″) a ovládacím elektroventilem
  • nová deska (držáku) zapalovacích spirál
  • nová spalovací komůrka
  • kanál pneumatického čištění se zajišťovací maticí a podložkou
  • modul AD04 pro speciální funkce ventilátoru kotle
  • modul AD03 pro ovládání ventilátoru kotle a kompresoru přes rezervní výstup R, R2
  • propojovací kabel s 3-PIN konektorem (samička) mezi kompresorem, kotlem a zásuvkou na zdi
Sada Popis Kód
Sada CP25KS pro hořák A25 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0524
Sada CP25S pro hořák A25 základní sada bez kompresoru H0525
Sada CP45KS pro hořák A45 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0522
Sada CP45S pro hořák A45 základní sada bez kompresoru H0523

Cena sady viz Ceník kotlů a hořáků na pelety

3. Sada pro kotle na pelety s odtahovým ventilátorem

Určená pro:
– kombinované kotle DCxxGSP, DCxxSP(X), (K)CxxSP s odtahovým ventilátorem
– kotle DCxxSP(X), (K)CxxSP – od výrobního čísla 343500 (kotel a hořák se servopohonem – od 2018)

Typ: DC18GSP, DC25GSP, DC30GSP, DC18SP, DC25SP, DC30SPX, DC32SP, C18SP, C25SP, KC25SP

Složení sady:

  • propojovací vzduchová hadice o délce 1 m (průměr 28 mm) s potřebným šroubením (3/4″) a ovládacím elektroventilem
  • nová deska (držáku) zapalovacích spirál
  • nová spalovací komůrka
  • kanál pneumatického čištění se zajišťovací maticí a podložkou
  • modul AD02 (zabudujeme do kotle) pro ovládání odtahového ventilátoru kotle od modulu AD04 přes svorku elektroniky hořáku VV (15) a kompresoru
Sada Popis Kód
Sada CP25KGSP pro hořák A25 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0544
Sada CP25GSP pro hořák A25 základní sada bez kompresoru H0545

Cena sady viz Ceník kotlů a hořáků na pelety

4. Sada pro kotle na pelety bez odtahového ventilátoru

Určena pro:
– kotle na pelety bez odtahového ventilátoru

Typ: D14P, D15P, D21P, D25P

Složení sady:

  • propojovací vzduchová hadice o délce 1 m (průměr 28 mm) s potřebným šroubením (3/4″) a ovládacím elektroventilem
  • nová deska (držáku) zapalovacích spirál
  • nová spalovací komůrka
  • kanál pneumatického čištění se zajišťovací maticí a podložkou
  • modul AD02 pro ovládání kompresoru přes rezervní výstup R, R2
  • propojovací kabel s 3-PIN konektorem (samička) mezi kompresorem, kotlem a zásuvkou na zdi
  • 3-kolíkový konektor (sameček) pro napájení a ovládání jiného kompresoru (ventilu)
Sada Popis Kód
Sada CP25K pro hořák A25 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0520
Sada CP25 pro hořák A25 základní sada bez kompresoru H0521

Cena sady viz Ceník kotlů a hořáků na pelety

5. Sada pro zplynovací kotle na dřevo, dřevěné brikety a uhlí a dřevo se zabudovaným hořákem ve vrchních dvířkách – kotle s úpravou pro hořák

Určena pro:
– zplynovací kotle na dřevo, uhlí a brikety se zabudovaným hořákem ve vrchních dvířkách

Typ: DCxxS, DCxxRS, CxxS(T), ACxxS – (hořák A25)
        DC50S – (hořák A45)

Složení sady:

  • propojovací vzduchová hadice o délce 1,5 m (průměr 28 mm) s potřebným šroubením (3/4″) a ovládacím elektroventilem
  • nová deska (držáku) zapalovacích spirál
  • nová spalovací komůrka
  • kanál pneumatického čištění se zajišťovací maticí a podložkou
  • modul AD04 pro speciální funkce ventilátoru kotle
  • modul AD03 pro ovládání ventilátoru kotle a kompresoru přes rezervní výstup R, R2
  • speciální kovový kryt pod klapku
Sada Popis Kód
Sada UCP25KS pro hořák A25 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0526
Sada UCP25S pro hořák A25 základní sada bez kompresoru H0527
Sada UCP25KS pro hořák A45 rozšířená sada o kompresor s příkonem 1500 W a objemu vzdušníku 6 l H0528
Sada UCP25S pro hořák A45 základní sada bez kompresoru H0529

Cena sady viz Ceník kotlů a hořáků na pelety

Základní sadu bez kompresoru volíme jen v případě, že vlastníme kompresor o objemu vzdušníku od 5 do 10 l, který je schopen dosáhnout tlaku 5 – 8 barů (600 – 800 kPa). Kompresor nebo vzdušník musí být v bezprostřední blízkosti kotle a musí být dodrženy základní průměry potrubí.

Příslušenství

Sada Kód
Sada pro vyvrtání otvoru do staršího těla hořáku
je určena pro hořáky, které nejsou z výroby vybaveny otvorem pro zabudování pneumatického čištění. Sada se skládá z odstupňovaného vrtáku pro vyvrtání otvoru Ø 27 ±1 mm a přípravku na předvrtání základního otvoru v těle hořáku.		 S0623
Samotný přípravek na předvrtání otvoru v těle hořáku S0610
Speciální spínací hodiny s induktivní zátěž 8 A S0090
