Réservoirs à granulés de bois

Les réservoirs servent pour stocker les granulés de bois pour les chaudières automatiques à granulés de bois. Ils permettent une grande variabilité d’emplacement dans la chaufferie et, enfin augmentent le confort de fonctionnement de la chaudière

Réservoirs standards

Les réservoirs servent pour stocker les granulés de bois pour les chaudières automatiques à granulés de bois. Ils permettent une grande variabilité d’implantation dans la zone de la chaufferie.
Ils sont fabriqués en trois tailles de base de 250 l, 500 l et 1000 l.

Réservoir à granulés de bois 250 l
Rouge Code de commande: H0204
Bleu Code de commande: H0214
Il s’agit de la plus petite taille, qui convient aux chaudières jusqu’à la puissance de 25 kW dans le cas d’une petite chaufferie, quand on ne peut pas utiliser un volume de réservoir à granulés de bois plus important. 163 kg de granulés de bois sont stockés dans ce réservoir, soit environ 730 kWh.

Réservoir à granulés de bois 500 l
Rouge Code de commande: H0201
Bleu Code de commande: H0202
Il s’agit d’une taille moyenne, idéale pour les chaudières jusqu’à la puissance de 40 kW. 325 kg de granulés de bois sont stockés dans ce réservoir, soit environ 1463 kWh.

Réservoir à granulés de bois 1000 l
Rouge Code de commande: H0047
Bleu Code de commande: H0046
Il s’agit de la plus grande taille, idéale pour les chaudières jusqu’à la puissance 80 kW. 650 kg de granulés de bois sont stockés dans ce réservoir, soit environ 2925 kWh.

Réservoirs à granulés de bois compacts avec convoyeur

Il s’agit d’un ensemble du réservoir à granulés de bois de 240 l / 300 l / 400 l avec un convoyeur DRA25, conçu pour les chaufferies petites et exiguës. Il permet de placer le réservoir à proximité immédiate de la chaudière pour que l’ensemble ne prenne pas beaucoup de place.

Ensemble AZPD est destiné pour les chaudières à granulés de bois DxxP, DCxxSP(X)(T), CxxSP
Ensemble AZPD 240 R (Rouge) longueur 1,3 m (boîte de vitesses 25 W) Code de commande: H0283
Ensemble AZPD 240 B (Bleu) longueur 1,3 m (boîte de vitesses 25 W) Code de commande: H0284
Le réservoir d’un volume utile de 240 l permet de stocker 156 kg de granulés de bois, soit environ 700 kWh. (10 sacs / 15 kg)

Ensemble AZPD est destiné pour les chaudières à granulés de bois DxxP, DCxxSP(X)(T), CxxSP
Ensemble AZPD 300 R Design (Rouge) longueur 1,3 m (boîte de vitesses 25 W) Code de commande: H0321
Ensemble AZPD 300 B Design (Bleu) longueur 1,3 m (boîte de vitesses 25 W) Code de commande: H0322
Le réservoir d’un volume utile de 300 l permet de stocker 195 kg de granulés de bois, soit environ 880 kWh. (13 sacs / 15 kg)

Ensemble AZPD est destiné pour les chaudières à granulés de bois DxxP, DCxxSP(X)(T), CxxSP
Ensemble AZPD 400 R Design (Rouge) longueur 1,3 m (boîte de vitesses 25 W) Code de commande: H0445
Ensemble AZPD 400 B Design (Bleu) longueur 1,3 m (boîte de vitesses 25 W) Code de commande: H0446
Le réservoir d’un volume utile de 400 l permet de stocker 260 kg de granulés de bois, soit environ 1170 kWh. (17 sacs / 15 kg)

L’ensemble AZPU est destiné pour les chaudières à gazéification avec une modification pour un brûleur à granulés de bois
Ensemble AZPU 240 C (Rouge) longueur 1,7 m (boîte de vitesses 25 W) Code de commande: H0280
Ensemble AZPU 240 M (Bleu) longueur 1,7 m (boîte de vitesses 25 W) Code de commande: H0281
Le réservoir d’un volume utile de 240 l permet de stocker 156 kg de granulés de bois, soit environ 700 kWh. (10 sacs / 15 kg)

L’ensemble AZPU est destiné pour les chaudières à gazéification avec une modification pour un brûleur à granulés de bois
Ensemble AZPU 400 C Design (Rouge) longueur 1,7 m (boîte de vitesses 25 W) Code de commande: H0447
Ensemble AZPU 400 M Design (Bleu) longueur 1,7 m (boîte de vitesses 25 W) Code de commande: H0448
Le réservoir d’un volume utile de 400 l permet de stocker 260 kg de granulés de bois, soit environ 1170 kWh. (17 sacs / 15 kg)

Démonstration d’installations des réservoirs de stockage compactes à granulés de bois

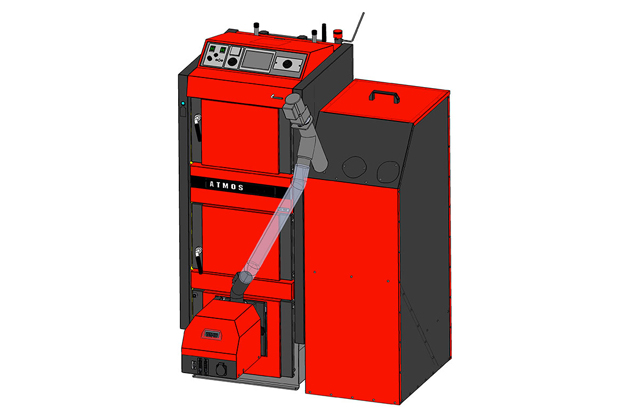

: Ensemble AZPD 300 R avec chaudière DxxP

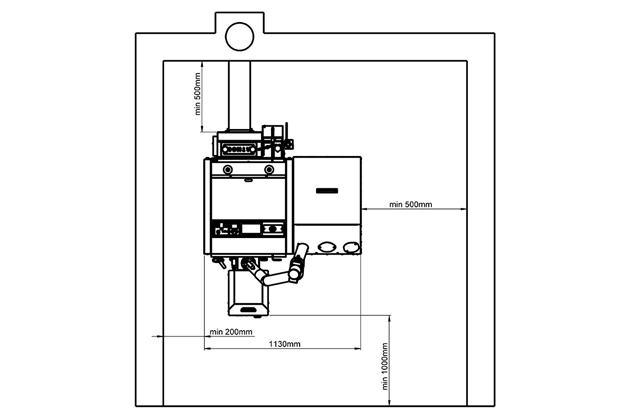

: Chaufferie avec chaudière AZPD 300 et DxxP

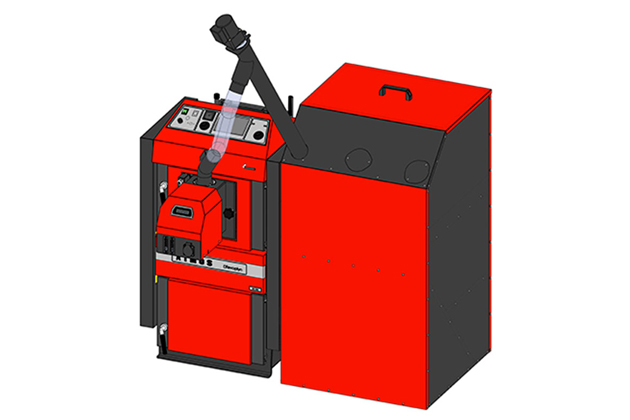

: Ensemble AZPU 400 C avec une chaudière avec modification du brûleur

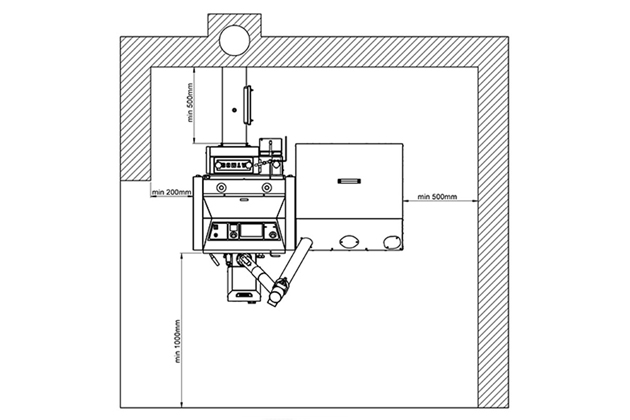

: Chaufferie avec AZPU 400

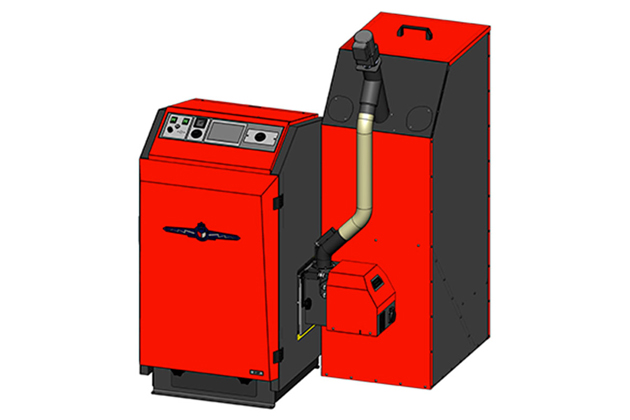

: Ensemble AZPD 300 R avec chaudière DCxxSP(X)

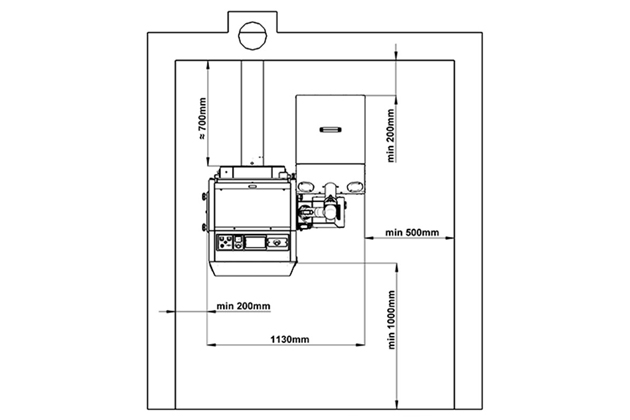

: Chaufferie avec chaudière AZPD 300 et DCxxSP(X)

Extension pour augmenter le volume du réservoir à granulés de bois des chaudières DxxPX

D10PX
Accessoire avec une hauteur de 200 mm (45 l) Code de commande: S1343
Accessoire avec une hauteur de 300 mm (68 l) Code de commande: S1344

D15PX, D20PX
Accessoire avec une hauteur de 200 mm (65 l) Code de commande: S1233
Accessoire avec une hauteur de 300 mm (95 l) Code de commande: S1234

D25PX
Accessoire avec une hauteur de 200 mm (90 l) Code de commande: S1315
Accessoire avec une hauteur de 300 mm (135 l) Code de commande: S1316

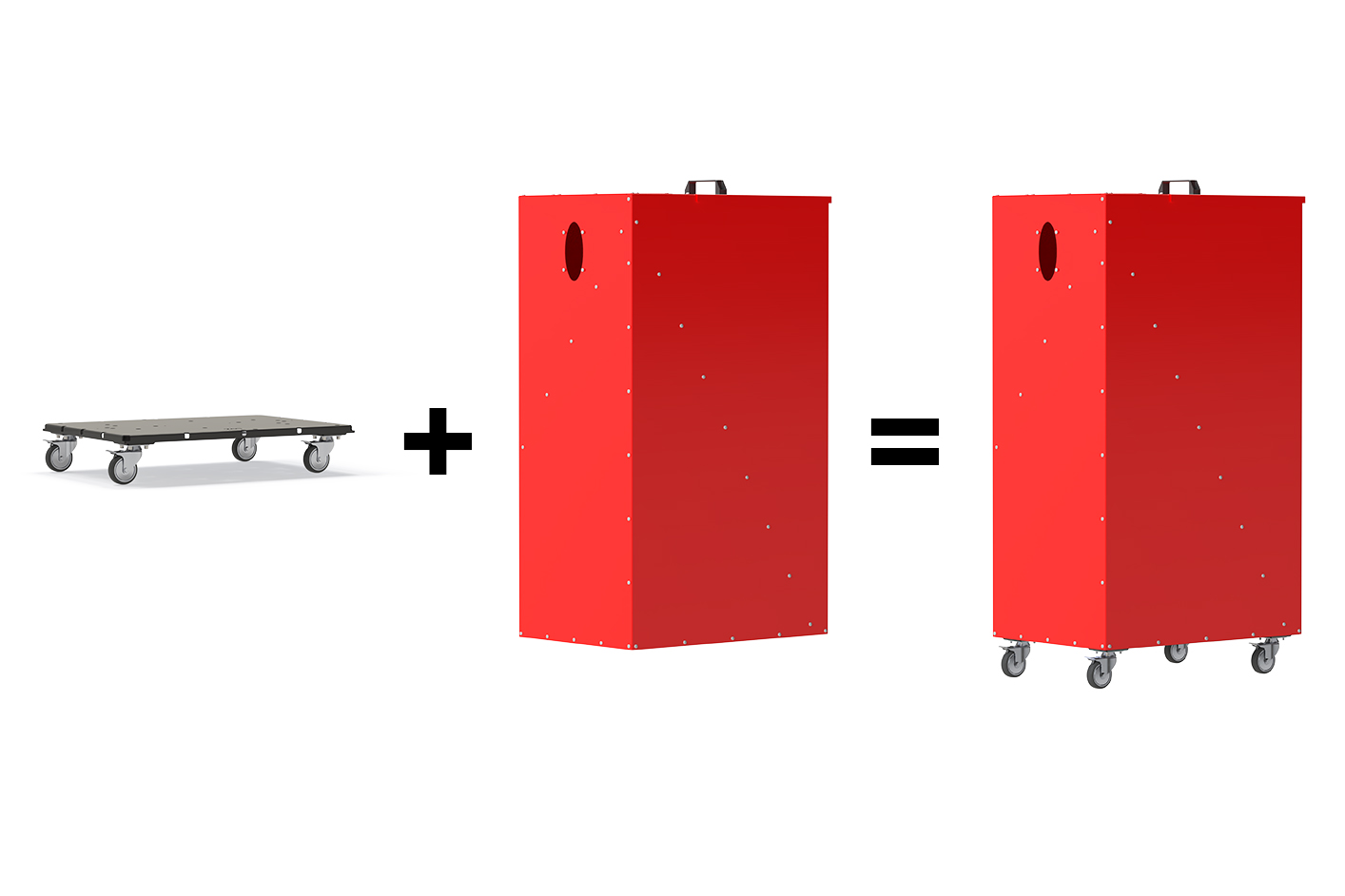

Jeu de roulettes avec plaque de base pour réservoirs à granulés ATMOS

Le jeu de roulettes avec plaque de base pour réservoirs à granulés ATMOS ASK facilite la manipulation du réservoir à granulés dans la chaufferie. Les roulettes sont fixées sur une base d’une épaisseur de 3 mm et sont orientables à 360°. Pour éviter tout déplacement intempestif, elles sont équipées d’un frein afin de maintenir le réservoir parfaitement en place (ce qui garantit la tension du tuyau du convoyeur). Différentes variantes sont disponibles pour les réservoirs à granulés d’une capacité de 240, 250, 300, 400 et 500 l. L’installation de la plaque de base avec les roulettes rehausse le réservoir de 108 mm.


ASK 240 conçu pour: ensemble de réservoirs compacts avec convoyeur AZPD 240 R (rouge) ensemble de réservoirs compacts avec convoyeur AZPD 240 B (bleu) ensemble de réservoirs compacts avec convoyeur AZPU 240 C (rouge) ensemble de réservoirs compacts avec convoyeur AZPU 240 M (bleu) code de commande: S1834

ASK 250 conçu pour: réservoir à granulés 250 l code de commande: S1835

ASK 300 conçu pour: ensemble de réservoirs compacts avec convoyeur AZPD 300 R Design (rouge) ensemble de réservoirs compacts avec convoyeur AZPD 300 B Design (bleu) code de commande: S1836

ASK 400 conçu pour: ensemble de réservoirs compacts avec convoyeur AZPD 400 R (rouge) ensemble de réservoirs compacts avec convoyeur AZPD 400 B (bleu) ensemble de réservoirs compacts avec convoyeur AZPU 400 C (rouge) ensemble de réservoirs compacts avec convoyeur AZPU 400 M (bleu) code de commande: S1837

ASK 500 conçu pour: réservoir à granulés 500 l code de commande: S1838
