Accessori di collegamento caldaie

Kit prolunga tubi PSC 25 – 35

Questo kit tubi consente di installare il collegamento ATMOS F2 Laddomat anche su caldaie (alte) C25ST e C32ST. È composto da due tubi con dadi per raccordi e guarnizioni piatte.
(Codice d’ordine: P0650)

Composizione del kit PSC 25 – 35
	Diametro raccordi a vite	Diametro tubo/spessore guarnizione	N. pezzi nel kit
Tubo di collegamento (con raccordi a vite in ottone)	1“	22 mm	1
Tubo di collegamento (con raccordi a vite in ottone)	6/4“	35 mm	1
Guarnizione piatta	1“	3 mm	3
Guarnizione piatta	6/4“	3 mm	3

Kit prolunga tubi PSC 40 – 50

Il kit prolunga tubi serve per estendere il collegamento ATMOS F2 Laddomat (15–40 kW) in modo da poterlo utilizzare per le caldaie DC40GD e DC40GSE. È costituito da quattro tubi con dadi per raccordi, guarnizioni piatte e nippli ridotti.
(Codice d’ordine: P0653)

Composizione del kit PSC 40 – 50
	Diametro raccordi a vite	Diametro tubo/spessore guarnizione	N. pezzi nel kit
Tubo di collegamento (con raccordi a vite in ottone)	1“	22 mm	1
Tubo di collegamento (con raccordi a vite in ottone)	6/4“	35 mm	1
Guarnizione piatta	1“	3 mm	3
Guarnizione piatta	6/4“	3 mm	3
Nipplo ridotto	2″ – 6/4“		2

Kit prolunga tubi PSGD 40 – 50

Il kit prolunga tubi serve per estendere il collegamento ATMOS F2 Laddomat (15–40 kW) in modo da poterlo utilizzare per le caldaie DC40GD e DC40GSE. È costituito da quattro tubi con dadi per raccordi, guarnizioni piatte e nippli ridotti.
(Codice d’ordine: P0654)

Composizione del kit PSGD 40 – 50
	Diametro raccordi a vite	Diametro tubo/spessore guarnizione	N. pezzi nel kit
Tubo di collegamento (con raccordi a vite in ottone)	1“	22 mm	1
Tubo di collegamento (con raccordi a vite in ottone)	6/4“	35 mm	3
Guarnizione piatta	1“	3 mm	3
Guarnizione piatta	6/4“	3 mm	5
Nipplo ridotto	2″ – 6/4“		2

Kit a gomito per tubi OSD 15 – 40 – 6/4″

Serve per l’installazione del gruppo pompa (con interasse di 125 mm) in posizione orizzontale nei locali caldaia con soffitto basso.
(Codice d’ordine: P0651)

Composizione del kit OSD 15 – 40
	Diametro raccordi a vite	Diametro tubo/spessore guarnizione	N. pezzi nel kit
Gomito piccolo	6/4“	35 mm	1
Gomito grande	6/4“	35 mm	1
Nipplo	6/4“		2
Guarnizione piatta	6/4“	3 mm

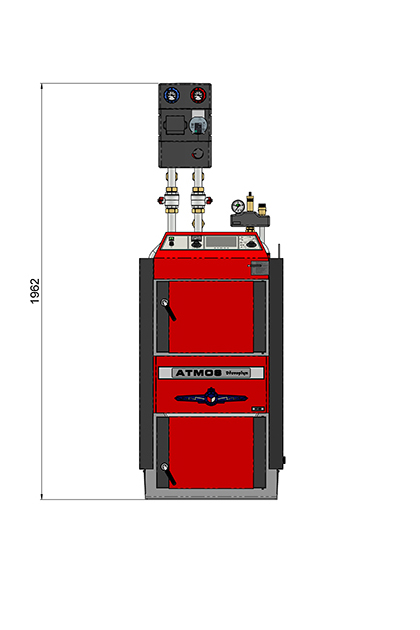

: Dimensione base

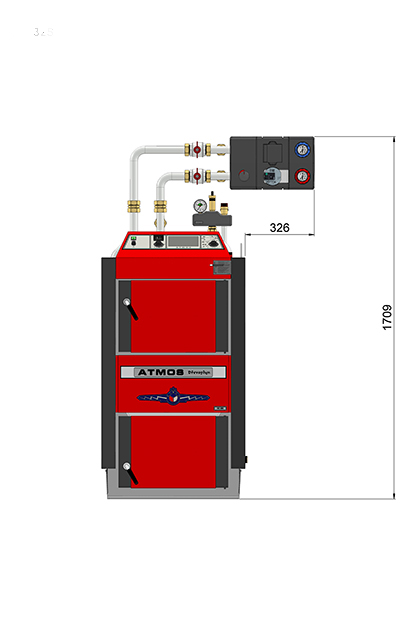

: *OSD 15 – 40 – 6/4″

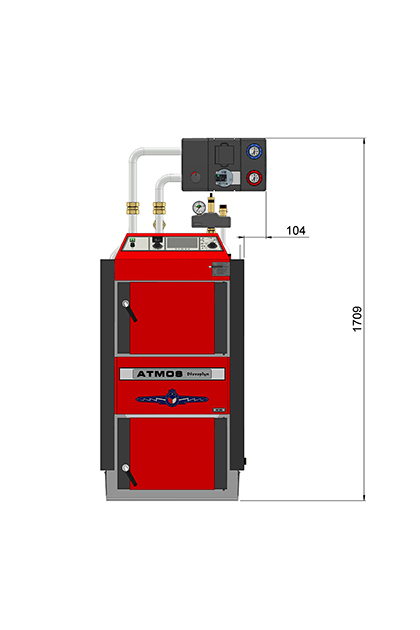

: *OSD 15 – 40 – 6/4″

: Dimensione base con tricircuito collettore

: Dimensione di base – vista laterale

: Dimensione base con doppio circuito collettore

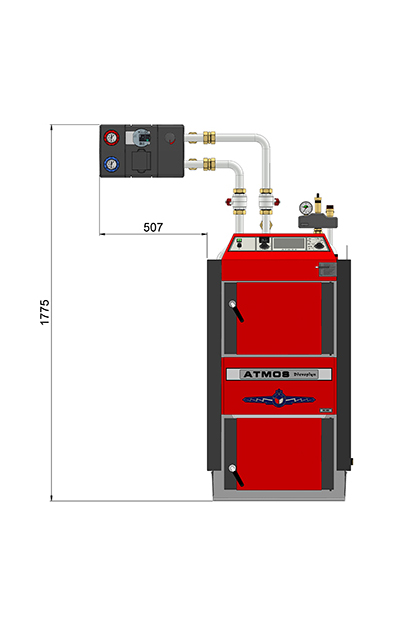

: *OSD 15 – 40 – 6/4″

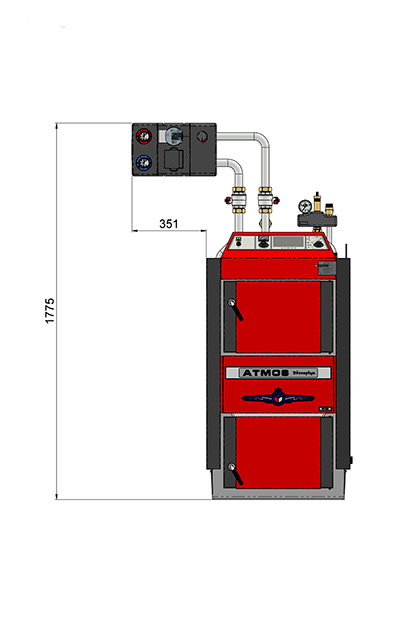

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

Dimensioni delle varianti Collegamento F1 – F12 (mm)
Tipo di caldaia	DC18S, C18S, AC25S	DC22S, DC25S, DC30SX	C15S, AC16S	DC32S, DC40SX, DC25GS, DC32GS	DC18GD	DC25GD, DC30GD	DC15GS	DC20GS	C25ST	C32ST	C40S	DC40GS	DC40GD	DC18SP	DC25SP, DC30SPX	DC32SP	DC40SPT
Tipo di collegamento	F1 / F3	F1 / F3	F1 / F3	F2 / F4	F2 / F4	F2 / F4	F2 / F4	F2 / F4	F2/F4+PSC 25-35	F2/F4+PSC 25-35	F2/F4+PSC 40-50	F2/F4+PSC 40-50	F2/F4+PSGD 40-50	F12	F12	F12	F12
A	1890	1890	1890	1962	1962	1962	1962	1962	2135	2135	2135	2058	2058	2390	2390	2464	2464
A1	1635	1635	1635	1709	1709	1709	1709	1709	1880	1880	1880	1805	1805	2135	2135	2209	2209
A2	2063	2063	2063	2138	2138	2138	2138	2138	2308	2308	2308	2234	2234	2563	2563	2637	2637
A3	1910	1910	1910	1985	1985	1985	1985	1985	2155	2155	2155	2081	2081	2410	2410	2484	2484
A4	1663	1663	1663	1737	1737	1737	1737	1737	1907	1907	1907	1833	1833	2162	2162	2237	2237
B	1294	1294	1254	1252	1252	1252	1252	1252	1294	1294	1294	1252	1252	1278	1278	1252	1252
B1	958	958	919	1005	1005	1005	1005	1005	959	959	959	1005	1005	943	943	1005	1005
B2	1467	1467	1427	1425	1425	1425	1425	1425	1467	1467	1467	1425	1425	1451	1451	1425	1425
B3	1131	1131	1132	1178	1178	1178	1178	1178	1132	1132	1132	1178	1178	1116	1116	1178	1178
B4	904	904	864	863	863	863	863	863	904	904	904	863	863	889	889	863	863
C	621	621	661	574	574	574	574	574	621	621	621	574	574	636	636	574	574
C1	286	286	326	327	327	327	327	327	286	286	286	327	327	301	301	327	327
C2	794	794	832	747	747	747	747	747	794	794	794	747	747	809	809	747	747
C3	457	457	499	500	500	500	500	500	459	459	459	500	500	474	474	500	500
C4	231	231	271	185	185	185	185	185	231	231	231	185	185	247	247	185	185
D	1030	1230	930	1230	1030	1230	940	1030	1030	1130	1230	1230	1380	1030	1230	1230	1430
D1	273	273	273	273	213	213	273	273	273	273	273	273	262	273	273	273	273

Kit a gomito per tubi OSP 10 – 25 – 1″

Serve per l’installazione del gruppo pompa (con interasse di 90 mm) in posizione orizzontale nei locali caldaia con soffitto basso.
(Codice d’ordine: P0652)

Composizione del kit OSP 10 – 25
	Diametro raccordi a vite	Diametro tubo/spessore guarnizione	N. pezzi nel kit
Gomito piccolo	1“	22 mm	1
Gomito grande	1“	22 mm	1
Nipplo	1“		2
Guarnizione piatta	1“	3 mm	8

con caldaia DxxP Compact (D14P Compact, D21P Compact, D25P Compact)

: Versione sinistra con possibilità di accumulo

: Versione sinistra senza possibilità di accumulo

: Caldaia Dxxp Compact

: Versione destra senza possibilità di accumulo

: Versione destra con possibilità di accumulo

con Collegamento ATMOS F15 (D10PX) – F16 (D15PX, D20PX, D25PX)

: Versione sinistra con possibilità di accumulo

: Versione sinistra senza possibilità di accumulo

: Collegamento ATMOS F15 / F17 (D10PX / PX10) – F16 / F18

: Versione destra senza possibilità di accumulo

: Versione destra con possibilità di accumulo

Accessori per ampliare i collegamenti base della caldaia

Unità di circolazione ATMOS ESBE GRA211 Miscelazione con servocomando 120 s Interasse 125 mm – 1“ ↑↓ 6/4“ Ideale per radiatori/riscaldamento a pavimento (Codice d’ordine: P0514)
Unità di circolazione ATMOS ESBE GRA211 Miscelazione senza servocomando Interasse 125 mm – 1“ ↑↓ 6/4“ Ideale per radiatori (Codice d’ordine: P0538)
Unità di circolazione ATMOS ESBE GFA211 Termostatico 20 – 55 °C Interasse 125 mm – 1“ ↑↓ 6/4“ Ideale per riscaldamento a pavimento (Codice d’ordine: P0513)
Unità di circolazione ATMOS ESBE GDA211 Diretta Interasse 125 mm – 1“ ↑↓ 6/4“ Ideale per riscaldamento di ACS (Codice d’ordine: P0512)

Collettore per tre gruppi di circolazione (tricircuito) ATMOS ESBE GMA431 Interasse 125 mm – 6/4“ ↑↓ 6/4“ (Codice d’ordine: P0516)
Collettore per due gruppi di circolazione (doppio circuito) ATMOS ESBE GMA421 Interasse 125 mm – 6/4“ ↑↓ 6/4“ (Codice d’ordine: P0515)
Servocomando ESBE ARA 651 – 60 s – a tre punti (circuito della caldaia) (Codice d’ordine: P0517)
Servocomando ESBE ARA 661 – 120 s – a tre punti (circuito del sistema) (Codice d’ordine: P0415)

Accessori per espansione Collegamento di caldaie DxxP Compact, F15 / F16 ESBE-PX

Unità di circolazione ATMOS/ESBE GRA 311 Miscelazione con servocomando 120 s Interasse 90 mm – 1“ ↑↓ 1“ Ideale per radiatori/riscaldamento a pavimento (Codice d’ordine: P0505)
Unità di circolazione ATMOS/ESBE GRA 311 Miscelazione senza servocomando Interasse 90 mm – 1“ ↑↓ 1“ Ideale per radiatori/riscaldamento a pavimento (Codice d’ordine: P0533)
Unità di circolazione ATMOS/ESBE GDA 311 Diretta Interasse 90 mm – 1“ ↑↓ 1“ Ideale per riscaldamento di ACS (Codice d’ordine: P0503)
Unità di circolazione ATMOS/ESBE GFA 311 Termostatico 20 – 55 °C Interasse 90 mm – 1“ ↑↓ 1“ Ideale per riscaldamento a pavimento (Codice d’ordine: P0504)

Collettore per due gruppi di circolazione (doppio circuito) ATMOS/ESBE GMA 321 Interasse 90 mm – 1“ ↑↓ 1“ (Codice d’ordine: P0506)
Collettore per tre gruppi di circolazione (tricircuito) ATMOS/ESBE GMA 331 Interasse 90 mm 1“ ↑↓ 1“ (Codice d’ordine: P0507)
Servocomando ESBE ARA 661 – 120 s – a tre punti (circuito del sistema) (Codice d’ordine: P0415)
