Dénomination	Désignation de fabrication Code de commande
Unité d’ambiance (sonde) – sonde de température ambiante passive – pour connexion sans fil – pour toutes les régulations ACD 03/04 – alimentation – 2x piles alcalines AA	ATMOS ARU5W P0472
Unité d’ambiance sans écran – pour connexion sans fil – pour toutes les régulations ACD 03/04 – alimentation – 2x piles alcalines AA	ATMOS ARU10W P0474
Unité d’ambiance avec écran tactile – pour connexion sans fil – pour toutes les régulations ACD 03/04	ATMOS ARU30W P0476

ARU5W – Unité d’ambiance (sonde)
L’unité d’ambiance ARU5W est la version sans fil de la sonde de température ambiante passive, fournie comme accessoire pour la régulation électronique ATMOS ACD 03/04. Elle sert à mesurer la température ambiante afin que la régulation électronique ACD 03/04 puisse optimiser le chauffage (la température de l’eau) pour le circuit de chauffage concerné. Elle se raccorde à l’électronique ACD 03/04 via la passerelle sans fil Ethernet / Wi-Fi ATMOS WG1000.

ARU10W – Unité d’ambiance sans écran
L’unité d’ambiance ARU10W permet un raccordement sans fil ou filaire et est conçue pour une commande simple du circuit de chauffage, l’information sur les modes réglés ainsi que la mesure de la température et de l’humidité ambiantes. À l’aide de la molette rotative, elle permet d’effectuer une correction de la température consignée dans la pièce. Le bouton de commutation permet de changer de mode de fonctionnement. L’unité d’ambiance ARU10 permet à la régulation électronique ACD 03/04 d’optimiser le chauffage du bâtiment (la température de l’eau pour le circuit de chauffage donné).
En cas de raccordement sans fil à l’électronique ACD 03/04, elle se connecte via la passerelle sans fil Wi-Fi ATMOS WG1000.
En cas de raccordement filaire, elle se connecte à l’électronique ACD 03/04 à l’aide d’un câble blindé à 4 conducteurs sur la ligne de communication.

ARU30W – Unité d’ambiance avec écran tactile
L’unité d’ambiance ARU30W permet un raccordement sans fil ou filaire et est conçue pour une commande intuitive du circuit de chauffage, l’information sur les paramètres et modes réglés, ainsi que la mesure de la température et de l’humidité ambiantes. Grâce à son écran tactile, elle permet de modifier la température ambiante consignée en fonction de l’heure, de changer les modes d’exploitation à l’aide de fonctions prédéfinies et de communiquer avec la régulation ATMOS ACD 03/04. L’unité d’ambiance ARU30W permet à la régulation électronique ACD 03/04 d’optimiser le chauffage du bâtiment (la température de l’eau pour le circuit de chauffage donné).
En cas de raccordement sans fil à l’électronique ACD 03/04, elle se connecte via la passerelle sans fil Wi-Fi ATMOS WG1000. Pour les autres appareils sans fil ATMOS, l’unité d’ambiance ARU30W sert également de répéteur de signal sans fil (ATBee 2,4 GHz).
En cas de raccordement filaire, elle se connecte à l’électronique ACD 03/04 à l’aide d’un câble blindé à 4 conducteurs sur la ligne de communication (alimentation et communication) et se comporte comme une ARU30 standard.

Dénomination	Désignation de fabrication Code de commande
Sonde de température extérieure (AF) – sans fil (uniquement pour ACD 03/04 avec WIFI GATE WG1000) – alimentation – 2x piles au lithium AA (fournies)	ATMOS AFW P0470
Sonde de température ECS (SF) ou de ballon tampon (PF) – sans fil (uniquement pour ACD 03/04 avec WIFI GATE WG1000) – avec sonde KTF20-65-5M-B – alimentation – 2x piles au lithium AA (fournies)	EFW20 P0545
Sonde de panneau solaire (KVLF) – sans fil (uniquement pour ACD 03/04 avec WIFI GATE WG1000) – avec sonde VFF00-75P65 – alimentation – 2x piles au lithium AA (fournies)	EFW1000 P0546
Bouton-poussoir sans fil pour la commande du circulateur de bouclage ECS, du ventilateur de la chaudière, etc. – sans bouton – sans fil (uniquement pour ACD 03/04 avec WIFI GATE WG1000) – alimentation – 2x piles au lithium AA (fournies)	EFW button P0547
Répéteur de signal ATMOS AR230V – pour prise murale (230V/50Hz) – uniquement pour ACD 03/04 avec WIFI GATE WG1000 et tous les appareils sans fil ATMOS (unités d’ambiance, sondes, bouton-poussoir)	P0548
Répéteur de signal ATMOS AR12V – sans adaptateur secteur 12 V – uniquement pour ACD 03/04 avec WIFI GATE WG1000 et tous les appareils sans fil ATMOS (unités d’ambiance, sondes, bouton-poussoir) – alimentation par bloc secteur 12 V DE06-12 ou MEAN WELL GS06E-3P1J	P0549

AFW – Sonde de température extérieure (AF)
La sonde de température extérieure sans fil est fournie comme accessoire pour la régulation électronique ATMOS ACD 03/04. Elle sert à mesurer la température extérieure afin que la régulation électronique ACD 03/04 puisse fonctionner comme régulateur équithermique.
Elle se raccorde à l’électronique ACD 03/04 via la passerelle sans fil Ethernet / Wi-Fi ATMOS WG1000.

EFW20 – Sonde de température ECS (SF) ou de ballon tampon (PF)
La sonde de température sans fil est fournie comme accessoire pour la régulation électronique ATMOS ACD 03/04. La sonde sans fil EFW20 sert à mesurer la température de l’eau, par exemple de l’ECS (SF) ou d’un ballon tampon (PF). Elle se raccorde à l’électronique ACD 03/04 via la passerelle sans fil Wi-Fi ATMOS WG1000.

EFW1000 – Sonde de panneau solaire (KVLF)
La sonde de température sans fil est fournie comme accessoire pour la régulation électronique ATMOS ACD 03/04. La sonde sans fil EFW1000 sert par exemple à mesurer la température d’un panneau solaire (KVLF). Elle se raccorde à l’électronique ACD 03/04 via la passerelle sans fil Wi-Fi ATMOS WG1000.

EFW button – Bouton-poussoir de commande sans fil
En cours de préparation…

Répéteur de signal ATMOS AR230V

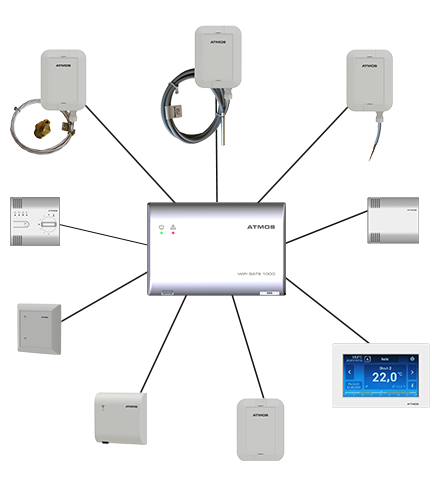

Le répéteur de signal est un accessoire permettant d’améliorer la couverture du signal sans fil dans le bâtiment entre la passerelle Wi-Fi ATMOS GATE WG1000 et les unités d’ambiance sans fil ARU5W, ARU10W, ARU30W, les sondes sans fil AFW, EFW20, EFW1000, EFW-BTN et d’autres répéteurs AR12V et AR230V au sein du réseau sans fil de la régulation ATMOS ACD 03/04. Il est recommandé d’utiliser le répéteur si l’intensité du signal tombe en moyenne en dessous de 38 % (voir le diagnostic réseau sur le régulateur ACD 03/04).
Un seul répéteur permet de prolonger la portée du réseau sans fil dans la direction donnée jusqu’à environ 90 %. Un même système peut intégrer jusqu’à 6 répéteurs. Sur la face avant, dans la partie supérieure gauche du boîtier, une LED verte indique le fonctionnement et l’état de l’appareil. Un bouton d’appairage se trouve dans la partie inférieure. L’appareil est équipé d’une fiche Euro et s’alimente directement sur le secteur 230 V AC.

Répéteur de signal ATMOS AR12V

Le répéteur de signal est un accessoire permettant d’améliorer la couverture du signal sans fil dans le bâtiment entre la passerelle Wi-Fi ATMOS GATE WG1000 et les unités d’ambiance sans fil ARU5W, ARU10W, ARU30W, les sondes sans fil AFW, EFW20, EFW1000, EFW-BTN et d’autres répéteurs AR12V et AR230V au sein du réseau sans fil de la régulation ATMOS ACD 03/04. Il est recommandé d’utiliser le répéteur si l’intensité du signal tombe en moyenne en dessous de 38 % (voir le diagnostic réseau sur le régulateur ACD 03/04).
Un seul répéteur permet de prolonger la portée du réseau sans fil dans la direction donnée jusqu’à environ 90 %. Un même système peut intégrer jusqu’à 6 répéteurs. Sur la face avant, dans la partie supérieure gauche du boîtier, une LED verte indique le fonctionnement et l’état de l’appareil. Dans la partie inférieure, un connecteur (ø5,5/ø2,1 mm) est accessible pour le raccordement d’un bloc d’alimentation / adaptateur externe 12 V DC – MEAN WELL GS06E-3P1J sur une prise 230 V / 50 Hz. L’unité peut également être alimentée via le bornier situé à l’intérieur du boîtier du répéteur. Pour ce mode d’alimentation, on utilise le bloc d’alimentation 12 V DC – DE06-12 pour boîtier d’encastrement mural KU 68.
