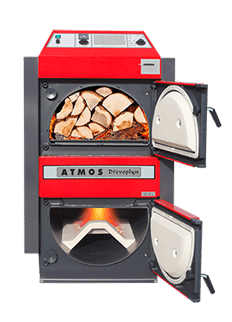

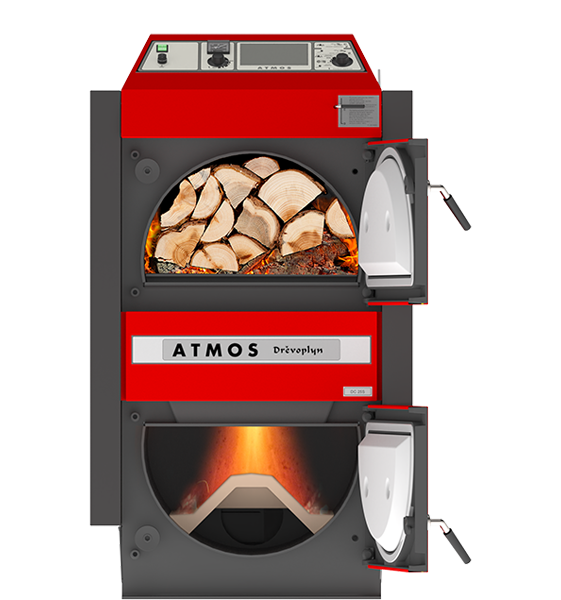

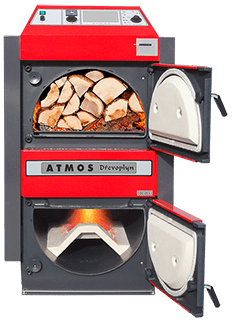

Calderas de gasificación de leña – Dřevoplyn

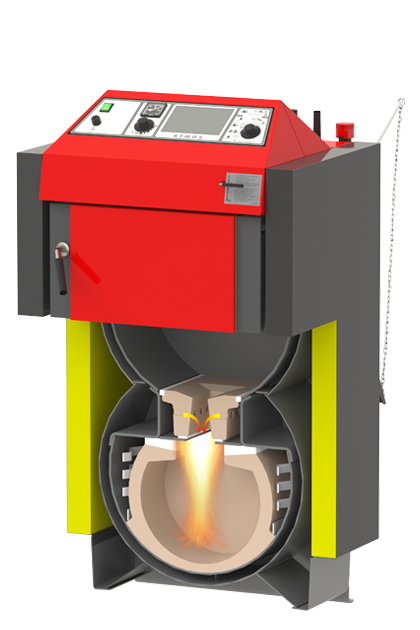

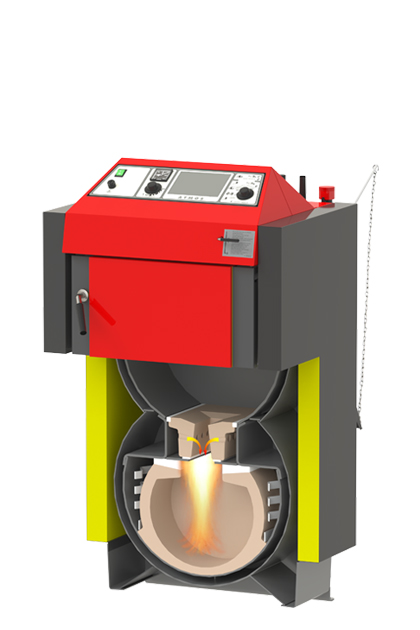

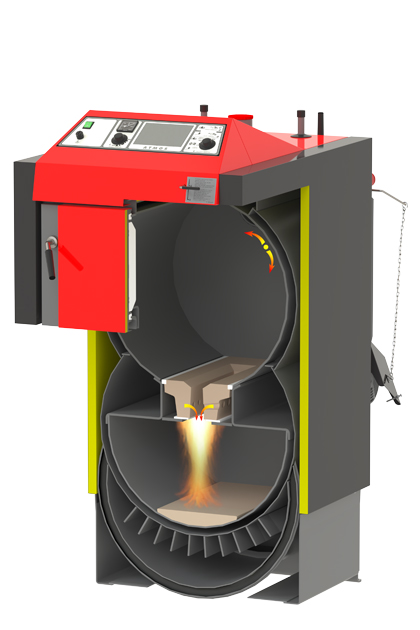

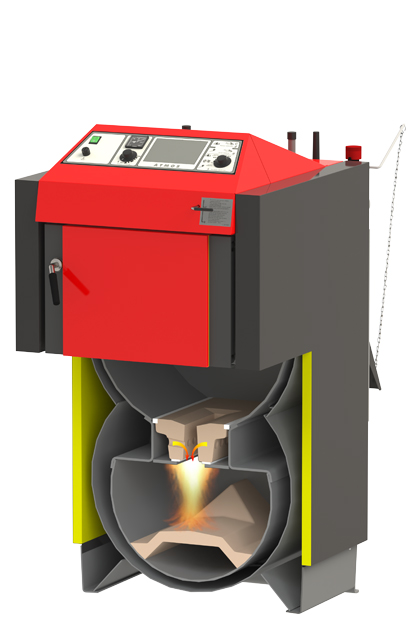

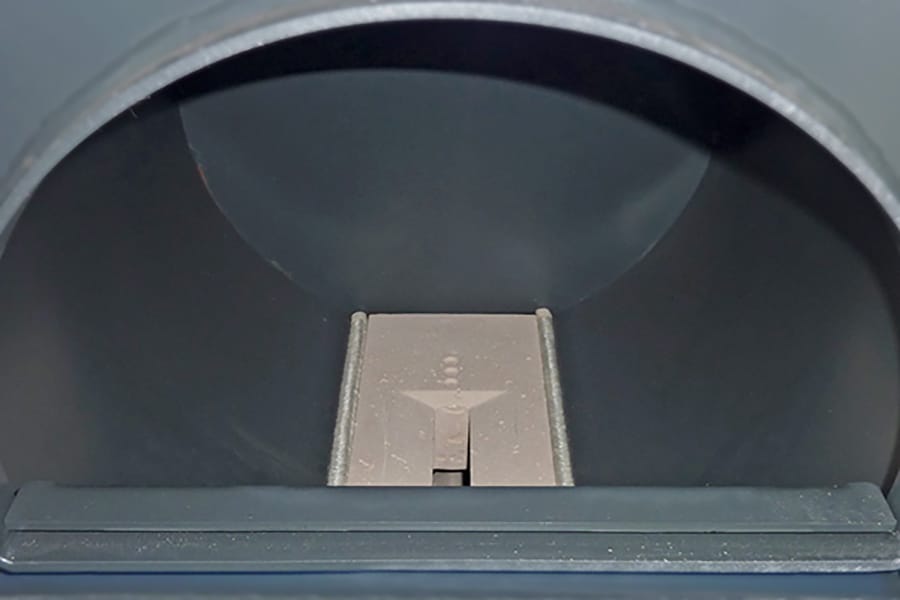

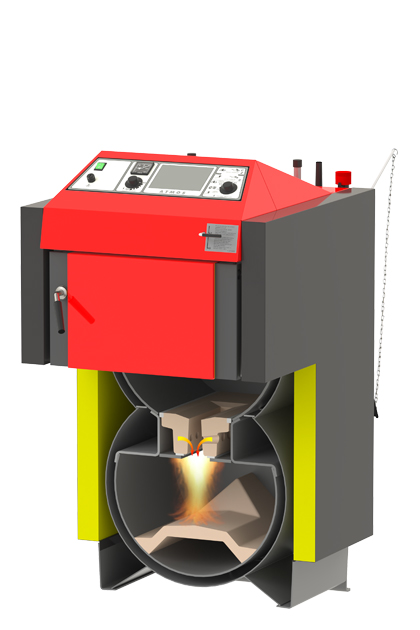

Las calderas de gas de leña más vendidas se caracterizan por su gran espacio de carga, por el aire primario suministrado en la parte superior del hogar superior.  Por una tobera de gasificación con aberturas para el suministro de aire secundario altamente precalentado a través de la cual fluyen las llamas desde el hogar superior hasta la cámara de combustión inferior. Por un conducto de humos trasero con intercambiador de calor para garantizar un buen rendimiento de la caldera y por un extractor para llevar los gases de combustión hasta la chimenea. El cuerpo de la caldera de leña-gas ATMOS está fabricado como una soldadura de chapas de acero de alta calidad con un espesor de 8 a 3 mm.

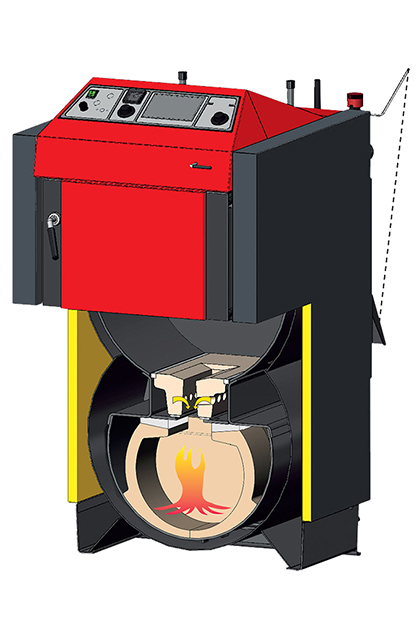

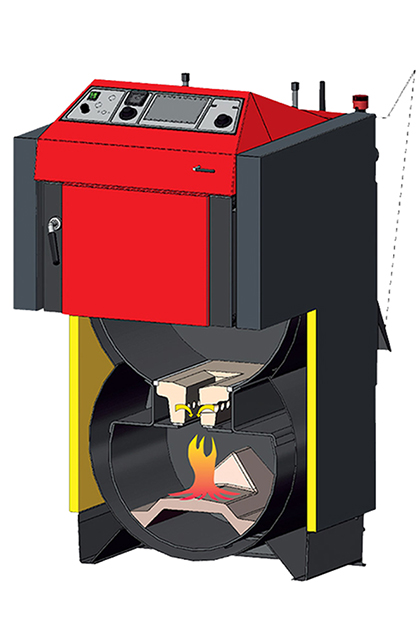

La gasificación del combustible (combustión inversa) con posterior combustión del gas de madera a una temperatura de 900 – 1200 °C en la cámara de combustión cerámica garantiza una combustión de madera con un alto rendimiento y mínimas exhalaciones nocivas.

El suministro de aire y el proceso de combustión controlado por el extractor, junto con un control simple o electrónico según los requisitos del cliente, permiten que la caldera enciende rápidamente y queme bien desde el principio.

  • Eficiencia de caldera por tipo 86,3 - 92 %

ecolabeling

Ventajas de las calderas de gasificación ATMOS para madera en trozos

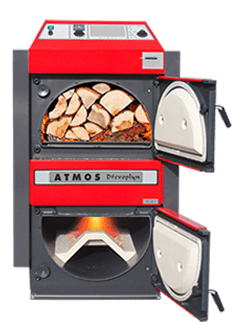

  • Posibilidad de quemar grandes trozos de madera (leña en trozos)

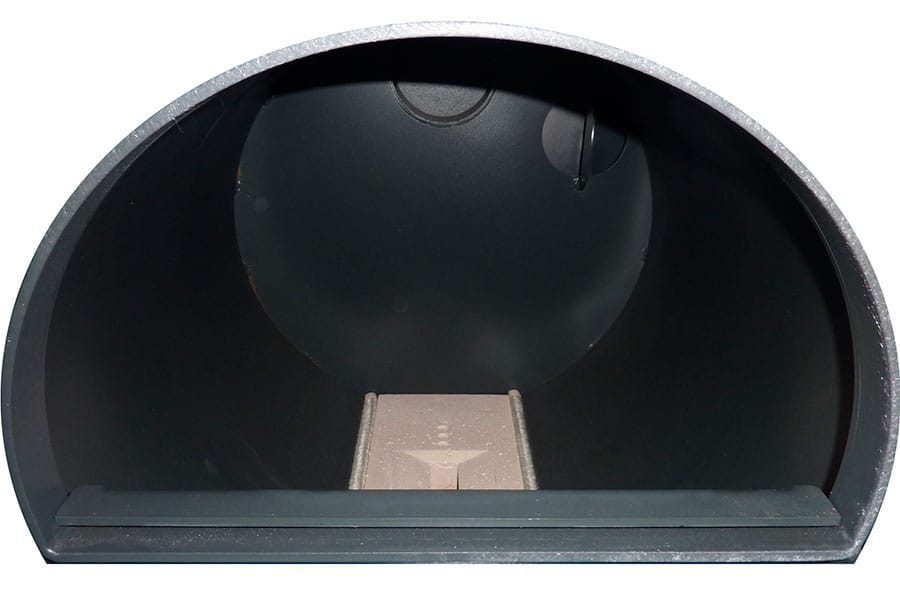

  • Gran depósito de combustible – larga duración de combustión
  • Alta eficiencia 87 hasta 92 % dependiendo del tipo – el aire primario y secundario se precalienta a alta temperatura
  • Combustión ecológica – caldera según EN 303-5 clases 4 y 5, EKODESIGN  2015/1189

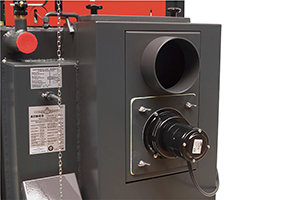

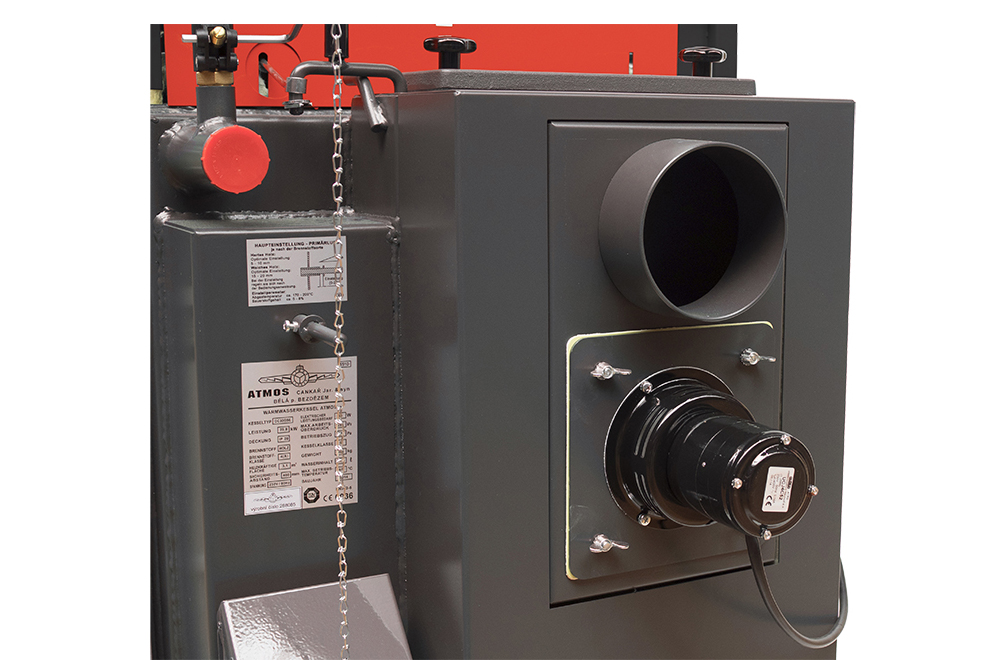

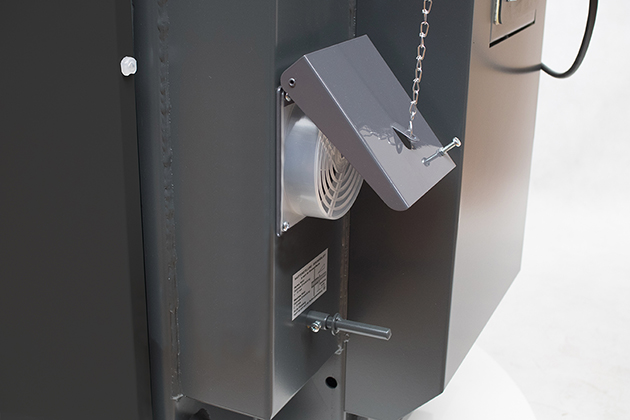

  • Ventilador de extracción – recogida de cenizas sin polvo, sala de calderas sin humos
  • Circuito de refrigeración contra el sobrecalentamiento – sin riesgo de dañar la caldera
  • Apagado automático de la caldera tras agotarse el combustible – termóstato de gases de combustión

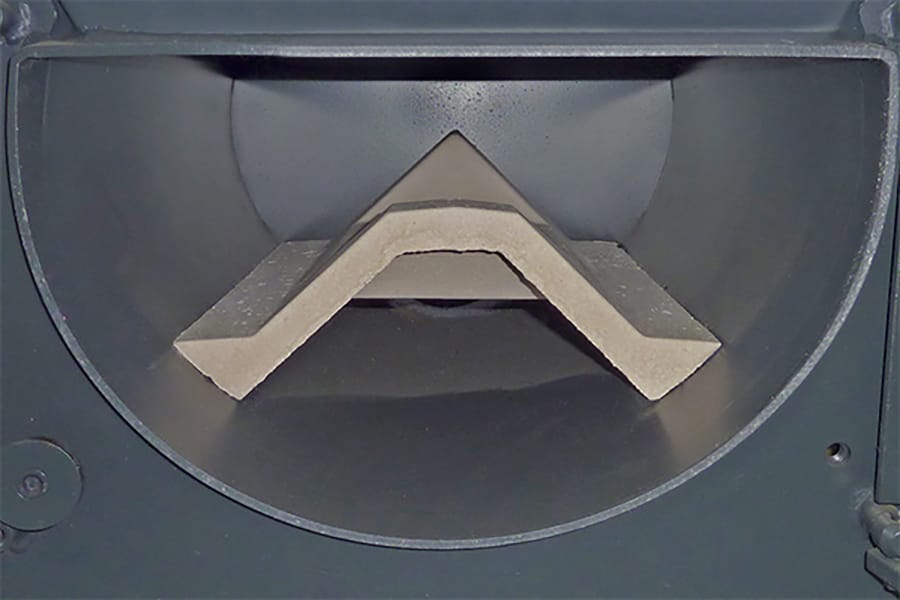

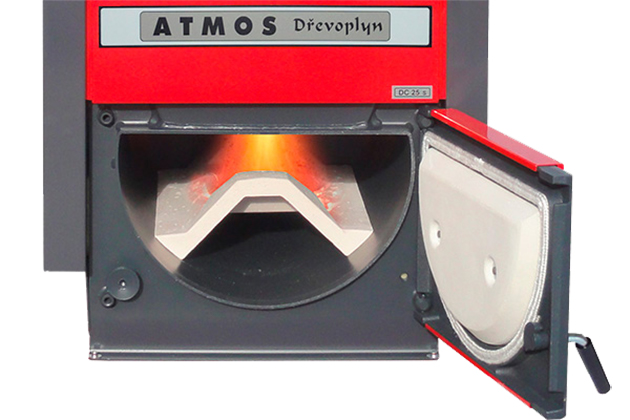

  • Cómoda recogida de cenizas – gran espacio de combustión cerámico para las cenizas (en el caso de la leña, recogemos las cenizas una vez a la semana)
  • Caldera sin placa de tubos – limpieza más fácil
  • Tamaño reducido y peso bajo
  • Opción de puerta D / I (derecha/izquierda) en los tipos seleccionados
  • Posibilidad de conexión sin depósito de acumulación
  • Alta calidad



Instalación

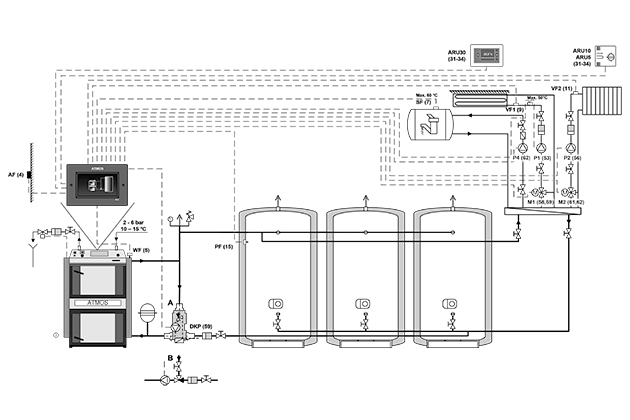

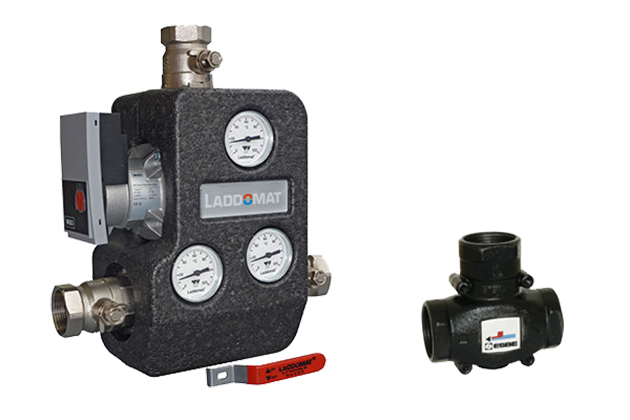

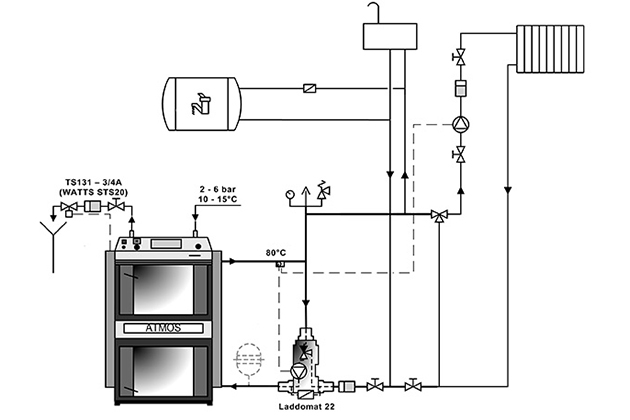

Las calderas de gasificación de leña ATMOS deben conectarse con LADDOMAT 22 o una válvula termorreguladora (válvula de tres vías controlada por un servomotor en caso de utilizar el control electrónico ACD 03/04) para alcanzar una temperatura mínima del agua de retorno a la caldera de 65 °C. La temperatura de salida de la caldera debe mantenerse permanentemente entre 80 y 90 °C.

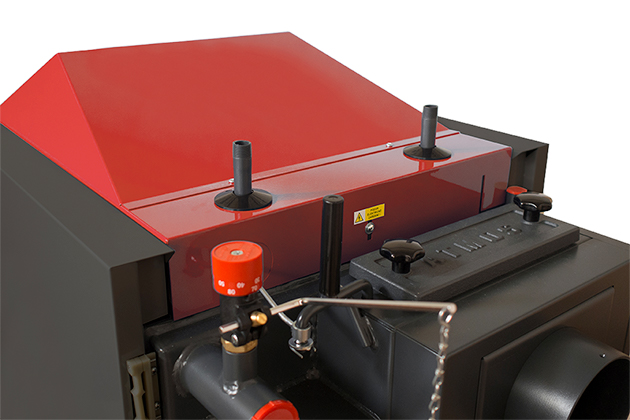

Todas las calderas se suministran en la versión básica con un circuito de refrigeración contra sobrecalentamiento. Recomendamos instalar calderas con depósitos de acumulación para reducir el consumo de combustible y aumentar el confort de calefacción.



Regulación de calderas

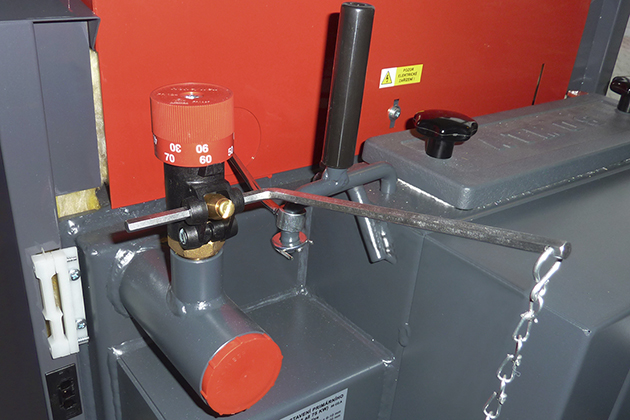

Electromecánica – la regulación de la potencia se realiza mediante una compuerta de regulación de aire controlada por un regulador de tiro, tipo FR 124, que abre o cierra automáticamente la compuerta de aire en función de ajustada temperatura de salida del agua (80 – 90 °C). Debe prestarse especial atención al ajuste del regulador de potencia, ya que, además de regular la potencia, el regulador tiene la importante función de proteger la caldera contra el sobrecalentamiento. La caldera también está equipada con un termóstato de control situado en el panel de la caldera, que controla el ventilador de extracción en función de la temperatura de salida ajustada (80 – 85 °C). El termóstato de control debe ajustarse a una temperatura 5 °C inferior a la del regulador de tiro FR 124.
Además, las calderas están equipadas con un termóstato de gases de humo que sirve para apagar el ventilador de extracción una vez quemado el combustible.

Las calderas funcionan a potencia reducida hasta el 70 % de la potencia nominal incluso sin el ventilador (para las calderas DCxxGD no recomendamos el funcionamiento con el ventilador de extracción desconectado).

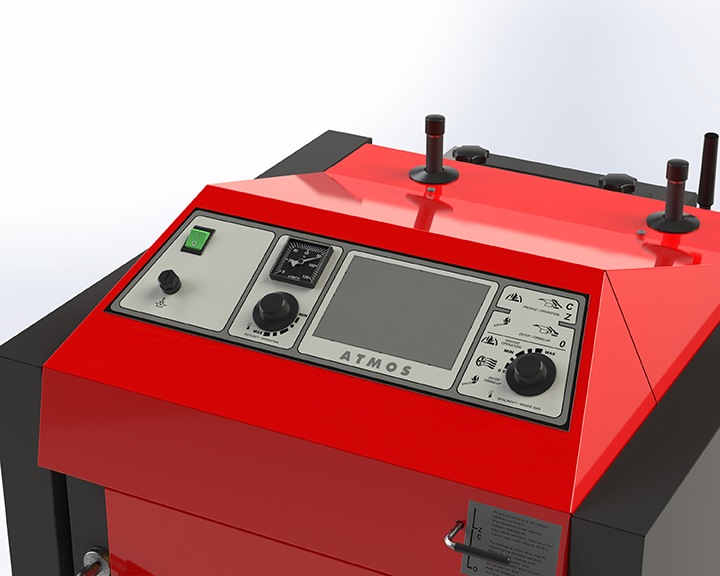

Composición del panel:
Interruptor principal, termóstato de seguridad, termómetro, termóstato de control y termóstato de gases de combustión.

El control electromecánico es la solución óptima para controlar el funcionamiento de la caldera (ventilador) de forma sencilla.
El diseño del panel con control estándar es el diseño básico para todas las calderas fabricadas.



Regulación equitérmica ACD 03

Cada caldera puede equiparse con el moderno control electrónico táctil ATMOS ACD 03 para controlar todo el sistema de calefacción en función de la temperatura exterior, la temperatura ambiente y la hora. Esta regulación también es capaz de controlar la propia caldera con un ventilador con muchas funciones adicionales.





Regulación equitérmica ACD 04

Las calderas DC18S, DC25S, DC32S y DC40SX es posible pedirlas ya desde la producción con la regulación ATMOS ACD 04, con el panel táctil.
Las calderas vienen equipadas de fábrica con todos los sensores necesarios para conectar la caldera y el sistema de calefacción, incluido el sensor de temperatura de los gases de combustión (AGF).

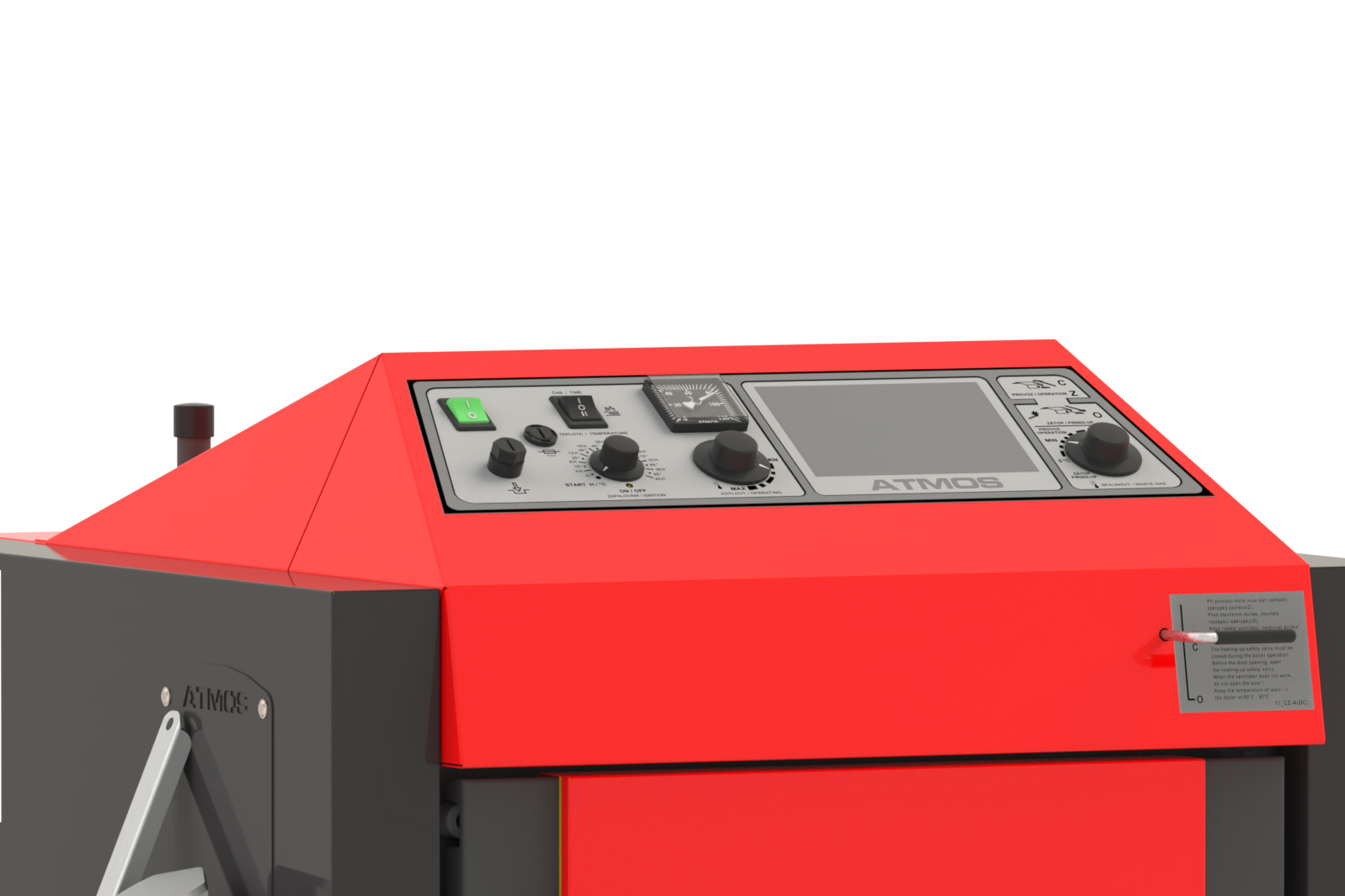

Control electrónico AC32

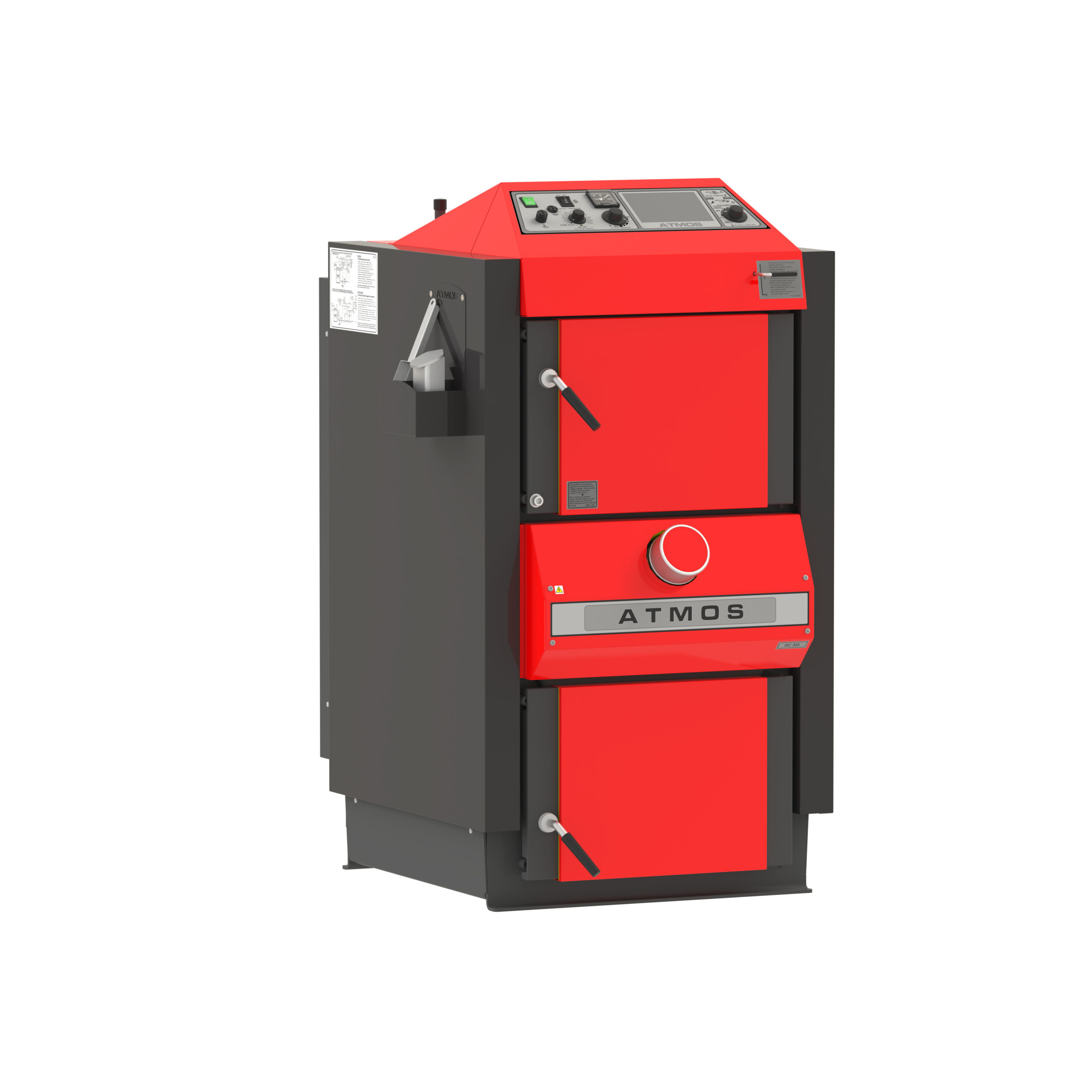

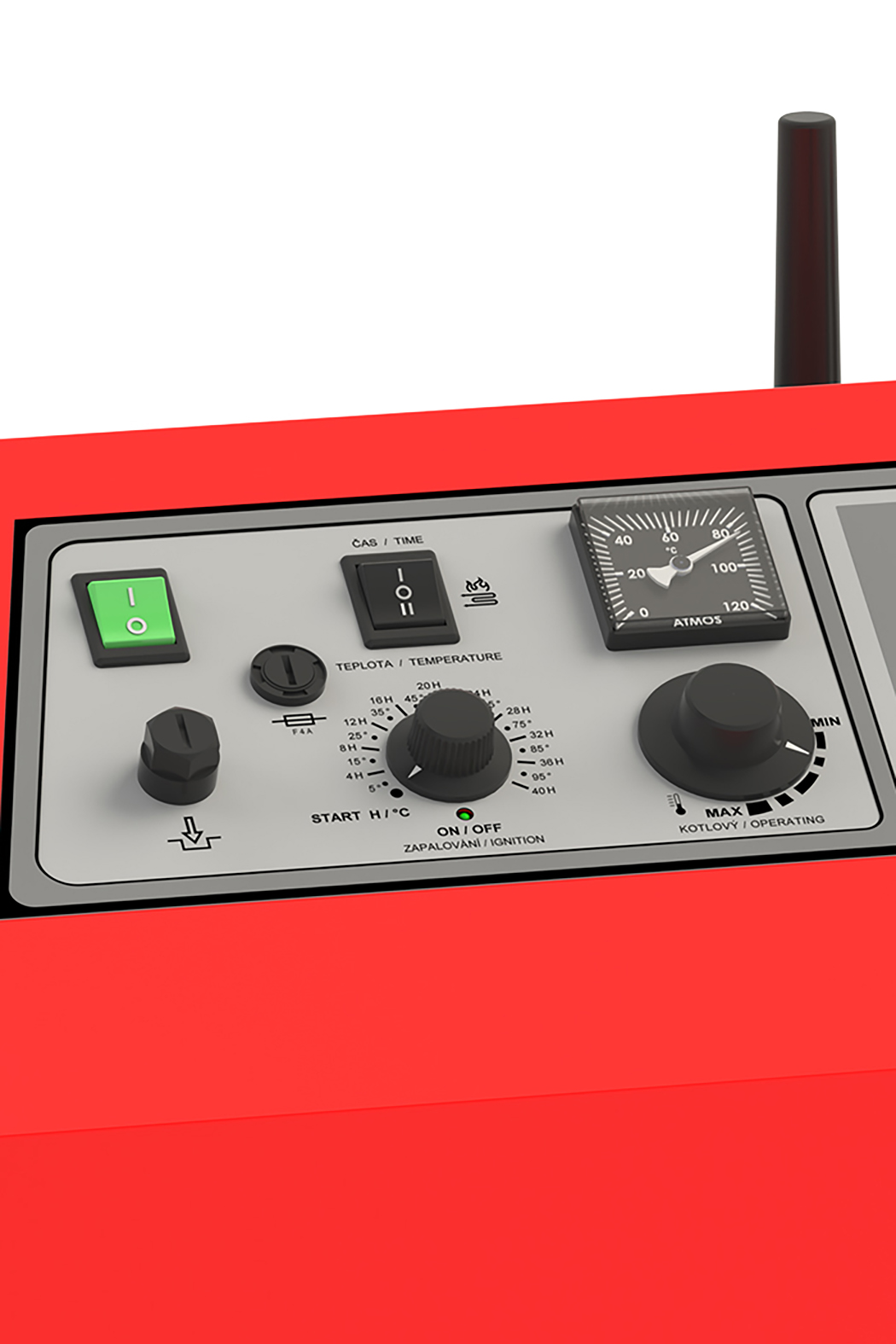

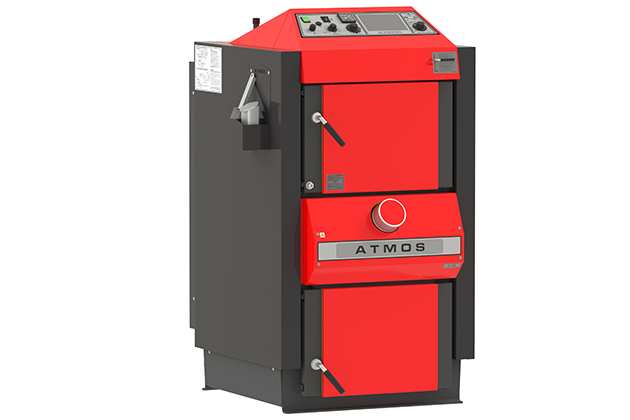

Calderas DC32S, DC40SX con control electrónico ATMOS AC32 para encendido automático de leña

El encendido automático de leña se utiliza para el encendido planificado de la caldera, por ejemplo antes de volver a casa por la tarde o antes de llegar a la casa de campo. El encendido del combustible es muy rápido (aprox. 5 minutos) y permite al operador llegar «al calor». El encendido del combustible se puede programar y programar con regulación ATMOS AC32 según el tiempo (48h), según las necesidades del sistema de calefacción o según la temperatura del depósito de aacumulación. El encendido automático de leña está destinado a calderas DC32S y DC40SX.

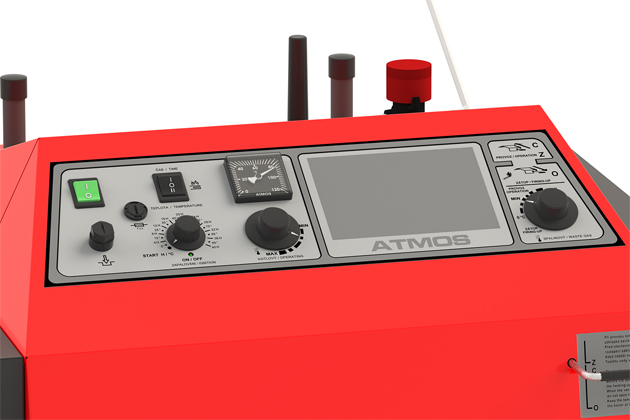

La regulación electrónica ATMOS AC32 permite configurar el tiempo de retardo o la temperatura del depósito de almacenamiento a la que se producirá el encendido automático de la madera (AIW), mediante la rueda giratoria. Si ya hemos instalado combustible en la cámara de carga de la caldera y echado pellet en la cámara de encendido, podemos proceder a planificar la calefacción propiamente dicha. La inundación se puede realizar inmediatamente, transcurrido un cierto tiempo, después de que el depósito de almacenamiento esté vacío o mediante una señal de un dispositivo remoto (termostato ambiente, GSM, WiFi, etc.).







Información técnica



Leyenda de esquema de calderas
1. Cuerpo de la caldera 23. Circuito de refrigeración contra sobrecalentamiento
2. Puerta de llenado 24. Termóstato de control del ventilador (caldera)
3. Puerta de cenicero 25. Relleno de puerta – Sibral
4. Ventilador de extracción (S) 26. Junta de puerta 18 x 18 mm
5. Pieza perfilada refractaria – tobera 27. Pieza perfilada refractaria – techo cerámico
6. Panel de mandos 29. Condensador del extractor de humos
7. Termóstato de seguridad 33. Freno del conducto de humos (DC22SX, DC30SX, DC40SX, DC50S, DC70S)
8. Aleta de regulación 35. termóstato de gases de combustión
10. Pieza perfilada refractaria – espacio esférico D+I (DC18S) 36. Termóstato de seguridad (Atención – debe estar presionado en caso de sobrecalentamiento)
11. Juntas – toberas 37. Freno – bajo techo (DC30SX, DC40SX, DC50S)
12. Pieza perfilada refractaria – media luna 39. Freno de humos a lo largo del espacio esférico (DC18S)
13. Aleta de encendimiento 42. Control de aire primario
14. Pieza perfilada refractaria
– cara posterior del compartimento esférico
43. Control de aire secundario

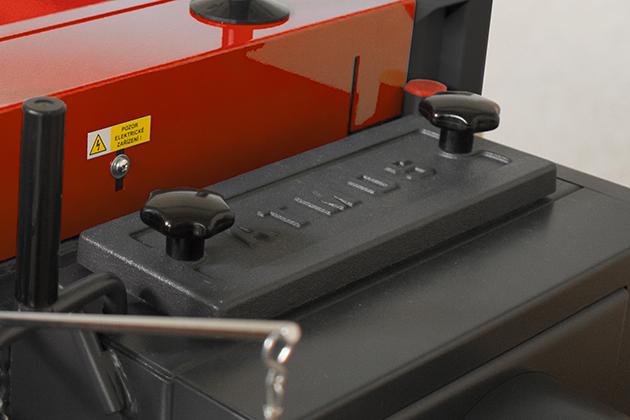

15. Tapa de limpieza
17. Varilla de la aleta de encendimiento K – garganta salida de humos
18. Termómetro L – salida de agua de la caldera
19. Pantalla marco M – entrada de agua a la caldera
20. Interruptor con indicador luminoso N – espita para grifo de llenado
22. Regulador de potencia Honeywell FR 124 P – manguito para el sensor de la válvula de control del circuito de refrigeración (TS 131, STS 20)



Dimensiones de la caldera (mm)
  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
A 1185 1185 1185 1185 1260 1260 1260
B 758 959 959 959 959 959 1160
C 675* 675* 675* 675* 678 678 678
D 874 874 874 874 950 950 950
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
F 65 65 65 65 69 69 69
G 208 208 208 208 185 185 185
H 933 933 933 933 1008 1008 1008
CH 212 212 212 212 256 256 256
I 212 212 212 212 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 2″

*ancho de la caldera es 555 mm después de desmontar las cubiertas laterales.



Datos técnicos Tipo de caldera
DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
Potencia calorífica de la caldera kW 20 22 27 30 35 40 49,9
Aporte térmico de la caldera kW 22,2 24,5 30,0 33,4 39,4 45,0 56,9
Superficie de calentamiento m2  1,8 2,1 2,3 2,3 2,9 2,9 3,8
Volumen de la cámara de combustión dm3 (l) 60 95 95 95 135 135 180

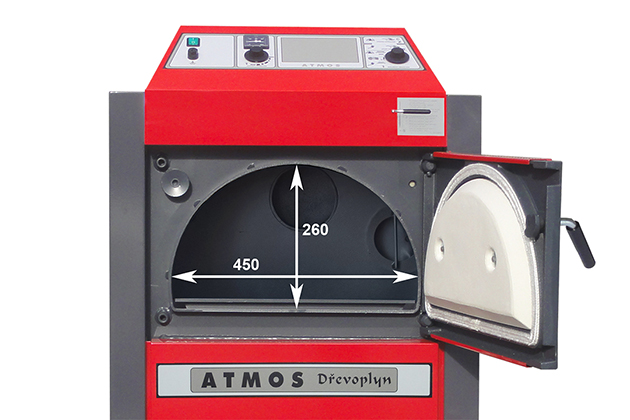

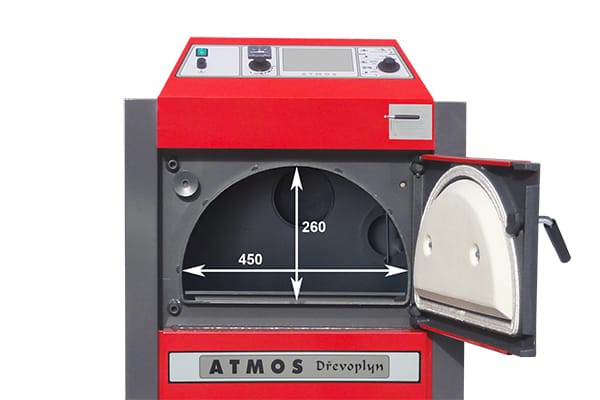

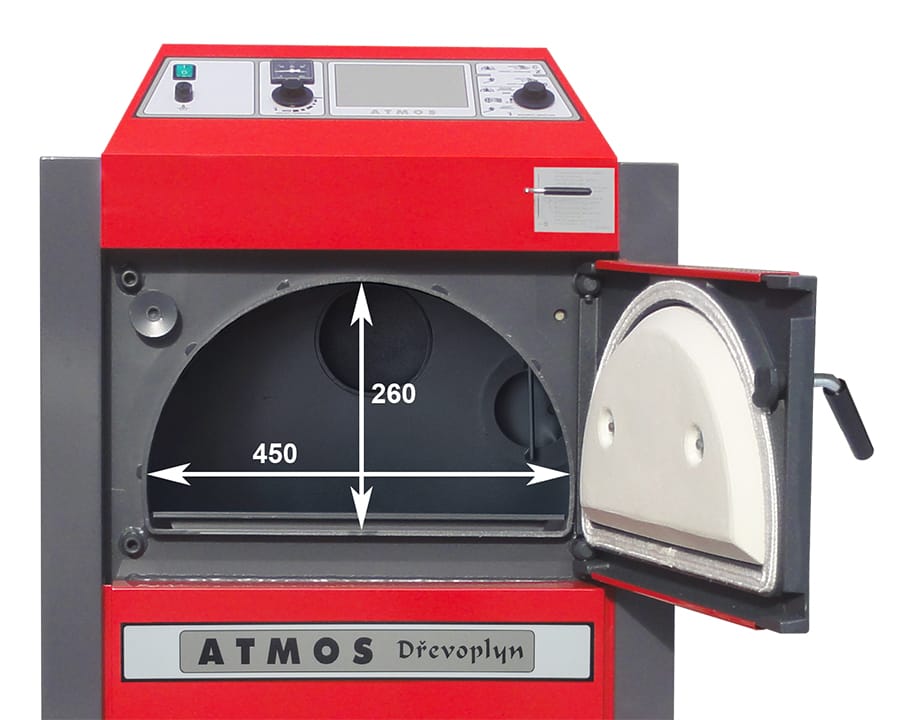

Tamaño de la abertura de llenado mm 450 x 260
450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Tiro de chimenea prescrito
Pa / mbar 18 / 0,18 23 / 023 23 / 0,23 24 / 0,24 24 / 0,24 24 / 0,24 25 / 0,25
Sobrepresión máx. del agua de trabajo kPa / bar 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Peso de caldera kg 269 324 326 332 366 368 433
Diámetro de garganta salida de humos mm 150 / 152
150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
Cobertura de parte eléctrica IP 20 20 20 20 20 20 20
Potencia de entrada (auxiliar) W 50 50 50 50 50 50 50
Entrada eléctrica en modo de espera W 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5)
Modo de encendido   manual
Rendimiento de la caldera % 90,1 89,9 89,9 89,9 88,9 88,9 87,7
Clase de caldera 5 5 5 5 5 5 4
Categoría de caldera 1
Modo operativo no condensante
Caldera de combustible sólido con unidad de cogeneración no
Equipo combinado también para calentamiento de ACS no
Clase de eficiencia energética A+ A+ A+ A+ A+ A+ A+
Temperatura de los gases de combustión a potencia nominal según EN303-5 °C 157 177 177 177 185 185 204
Temperatura/tiro de los gases de combustión para calcular el recorrido de los gases de combustión (chimenea) °C / Pa 177 / 18 187 / 23 187 / 23 187 / 24 195 / 24 195 / 25 214 / 25
Caudal másico de los gases de combustión a potencia nominal kg / s  0,012 0,014 0,015 0,017 0,020 0,022 0,025
Nivel máximo de ruido – según EN15036-1 dB 65 65 65 65 65 65 65
Combustible prescrito (preferido) Leña seca (troncos) con valor calorífico 15 – 17 MJ.kg-1, contenido de agua 12 – 20 %, diámetro 80 – 150 mm
Consumo medio de combustible kg.h-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
Longitud de madera prescrita mm 330 530 530 530 530 530 730
Tiempo de combustión a potencia nominal
hor.  2 3 3 2 3 2 3
Volumen de agua en caldera l 45 58 58 58 80 80 89
Pérdida hidráulica de caldera mbar 0,18 0,21 0,21 0,21 0,20 0,20 0,22
Volumen mínimo del depósito de inercia l 500 500 500 500 500 500 750
Para la temporada de calefacción Ø medidor espacial 20 22 25 30 35 40 50
Tensión de conexión V/Hz 230 / 50
EKODESIGN
La temperatura mínima que se recomienda para el agua en régimen de trabajo es de 65 °C.
La temperatura recomendada de la caldera en régimen de trabajo es de 80 – 90 °C.


Calderas de rendimientos grandes

Las calderas de gasificación de leña son adecuadas no sólo para casas unifamiliares, sino también para locales comerciales. Las calderas de gran potencia están muy extendidas en carpinterías, fábricas, escuelas y refugios de montaña. Dondequiera que tengan acceso a la madera como combustible barato. Las calderas pueden conectarse en cascada una al lado de la otra y funcionar en función de la pérdida de calor actual del edificio.

La ventaja de las calderas DC100, DC105S y DC150S es la posibilidad de un cambio rápido de potencia en dos niveles, gracias a que las calderas están equipadas con dos ventiladores.

Información adicional sobre calderas:

DC70S DC100 DC105S DC150S
