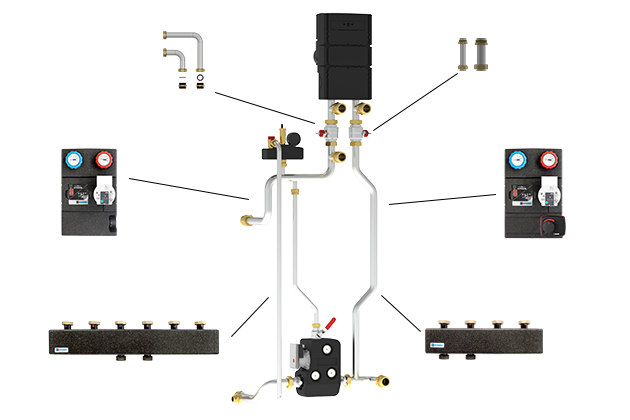

Accesorios para Conexión de calderas

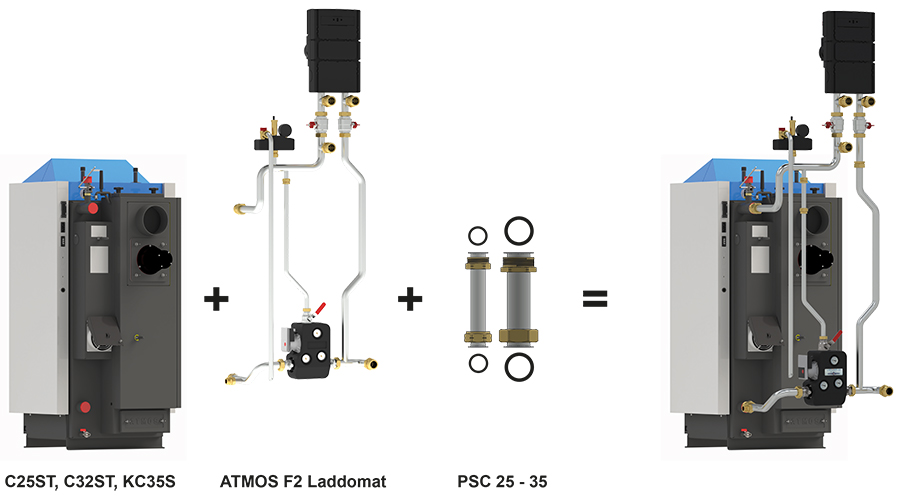

Juego de extensión de tuberías PSC 25-35

Este juego de tubos permite instalar la Conexión ATMOS F2 Laddomat también en calderas (altas) C25ST y C32ST. Consta de dos tubos con tuercas de unión y juntas planas.
(código de pedido: P0650)

Composición del juego PSC 25-35
	Diámetro de racores	Diámetro de tubo/espesor de junta	Número de piezas en juego
Tubo de conexión (con racores de latón)	1“	22 mm	1
Tubo de conexión (con racores de latón)	6/4“	35 mm	1
Junta plana	1“	3 mm	3
Junta plana	6/4“	3 mm	3

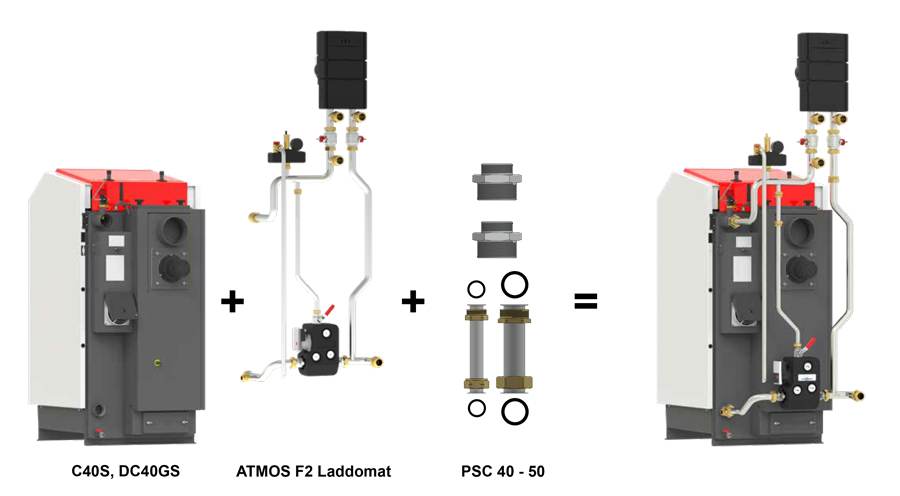

Juego de extensión de tuberías PSC 40 – 50

El juego de prolongación de tuberías sirve para ampliar la Conexión ATMOS F2 Laddomat (15 – 40 kW) de modo que pueda utilizarse para calderas C40S y DC40GS. Consta de cuatro tuberías con tuercas de unión, juntas planas y pezones reducidas.
(código de pedido: P0653)

Composición del juego PSC 40 – 50
	Diámetro de racores	Diámetro de tubo/espesor de junta	Número de piezas en juego
Tubo de conexión (con racores de latón)	1“	22 mm	1
Tubo de conexión (con racores de latón)	6/4“	35 mm	1
Junta plana	1“	3 mm	3
Junta plana	6/4“	3 mm	3
Pezón reducido	2″ – 6/4“		2

Juego de extensión de tuberías PSGD 40 – 50

El juego de prolongación de tuberías se utiliza para ampliar la conexión ATMOS F2 Laddomat (15 – 40 kW) de modo que pueda utilizarse para las calderas DC40GD y DC40GSE. Consta de cuatro tuberías con tuercas de acoplamiento, juntas planas y boquillas reducidas.
(código de pedido: P0654)

Composición del juego PSGD 40 – 50
	Diámetro de racores	Diámetro de tubo/espesor de junta	Número de piezas en juego
Tubo de conexión (con racores de latón)	1“	22 mm	1
Tubo de conexión (con racores de latón)	6/4“	35 mm	3
Junta plana	1“	3 mm	3
Junta plana	6/4“	3 mm	5
Pezón reducido	2″ – 6/4“		2

Kit de derivación de tuberías OSD 15 – 40 – 6/4″

Se utiliza para instalar el grupo de bombas (separación de 125 mm) en posición horizontal para salas de calderas con techos bajos.
(Código de pedido: P0651)

Composición del kit OSD 15 – 40
	Diámetro de racores	Diámetro de tubo/espesor de junta	Número de piezas en juego
codo pequeño	6/4“	35 mm	1
codo grande	6/4“	35 mm	1
pezón	6/4“		2
junta plana	6/4“	3 mm

: Dimensión básica – altura

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: Dimensión básica con distribuidor de tres vías

: Dimensión básica – vista lateral

: Dimensión básica con distribuidor de dos vías

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

: *OSD 15 – 40 – 6/4″

Dimensiones de las variantes Conexiones F5 – 8, F13 (mm)
Tipo de caldera	DC18S	DC22S, DC25S, DC30SX	DC32S, DC40SX, DC25GS, DC32GS	DC18GD	DC25GD, DC30GD	DC15GS	DC20GS	DC40GS	DC40GD	DC18SP	DC25SP, DC30SPX	DC32SP	DC40SPT
Tipo de conexión	F5 / F7	F5 / F7	F6 / F8	F6 / F8	F6 / F8	F6 / F8	F6 / F8	F6/F8+PSC 40-50	F6/F8+PSGD 40-50	F13	F13	F13	F13
A	1890	1890	1962	1962	1962	1962	1962	2058	2058	2390	2390	2464	2464
A1	1635	1635	1709	1709	1709	1709	1709	1805	1805	2135	2135	2209	2209
A2	2063	2063	2138	2138	2138	2138	2138	2234	2234	2563	2563	2637	2637
A3	1910	1910	1985	1985	1985	1985	1985	2081	2081	2410	2410	2484	2484
A4	1663	1663	1737	1737	1737	1737	1737	1833	1833	2162	2162	2237	2237
B	1294	1294	1252	1252	1252	1252	1252	1252	1252	1278	1278	1252	1252
B1	958	958	1005	1005	1005	1005	1005	1005	1005	943	943	1005	1005
B2	1467	1467	1425	1425	1425	1425	1425	1425	1425	1451	1451	1425	1425
B3	1131	1131	1178	1178	1178	1178	1178	1178	1178	1116	1116	1178	1178
B4	904	904	863	863	863	863	863	863	863	889	889	863	863
C	621	621	574	574	574	574	574	574	574	636	636	574	574
C1	286	286	327	327	327	327	327	327	327	301	301	327	327
C2	794	794	747	747	747	747	747	747	747	809	809	747	747
C3	457	457	500	500	500	500	500	500	500	474	474	500	500
C4	231	231	185	185	185	185	185	185	185	247	247	185	185
D	1030	1230	1230	1030	1230	940	1030	1230	1380	1030	1230	1230	1430
D1	273	273	273	213	213	273	273	273	262	273	273	273	273

Kit de derivación de tuberías OSP 10 – 25 – 1″

Se utiliza para instalar el grupo de bombas (separación de 90 mm) en posición horizontal para salas de calderas con techos bajos.
(Código de pedido: P0652)

Composición del kit OSP 10 – 25
	Diámetro de racores	Diámetro de tubo/espesor de junta	Número de piezas en juego
codo pequeño	1“	22 mm	1
codo grande	1“	22 mm	1
pezón	1“		2
junta plana	1“	3 mm	8

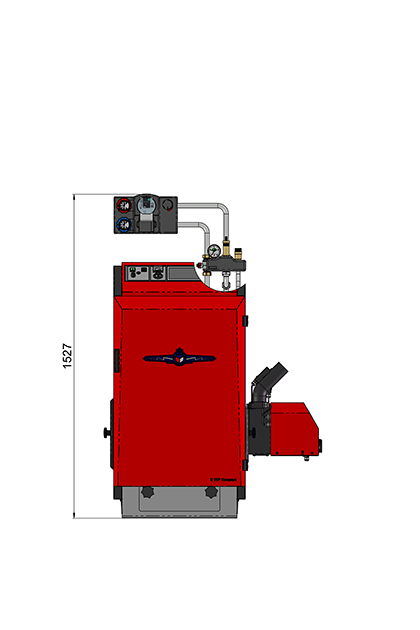

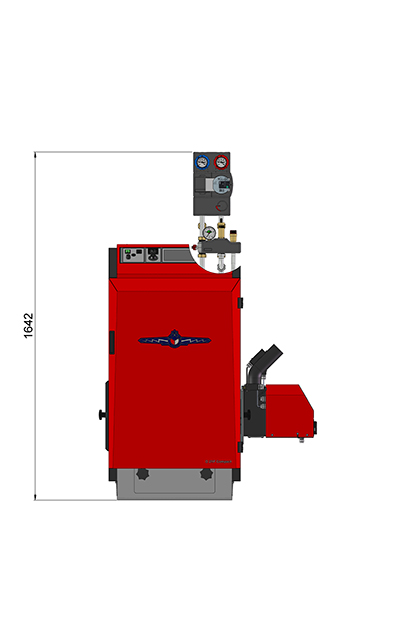

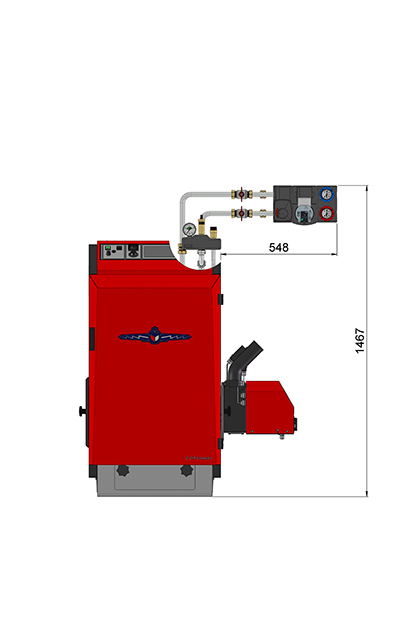

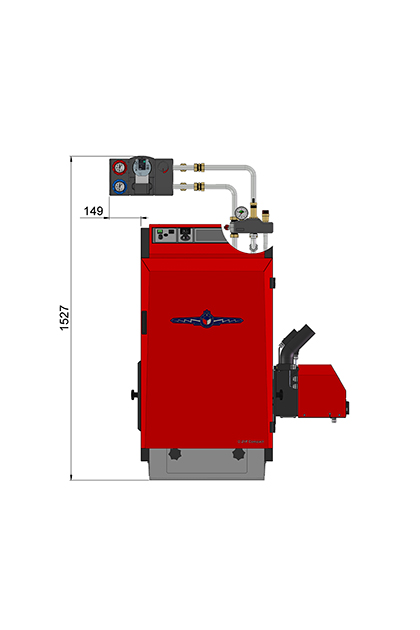

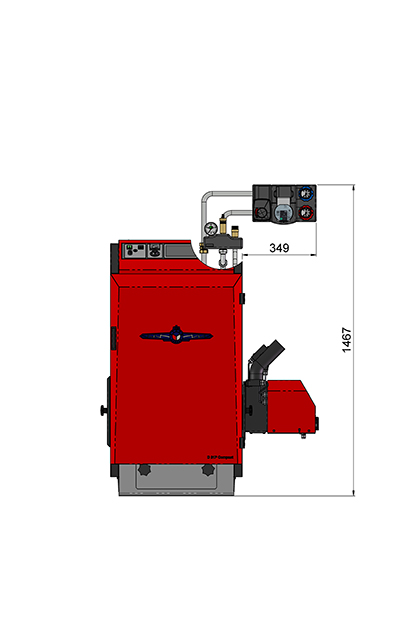

con la caldera DxxP Compact (D14P Compact, D21P Compact, D25P Compact)

: Versión izquierda con posibilidad de conexión al depósito acumulador

: Versión izquierda sin posibilidad de conexión al depósito acumulador

: La Caldera DxxP Compact

: Versión derecha sin posibilidad de conexión al depósito acumulador

: Versión derecha con posibilidad de conexión al depósito acumulador

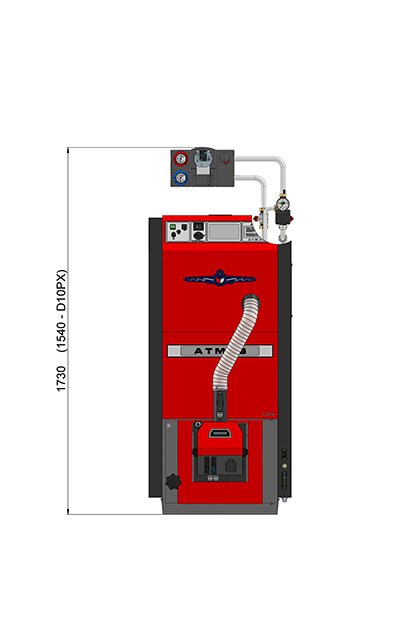

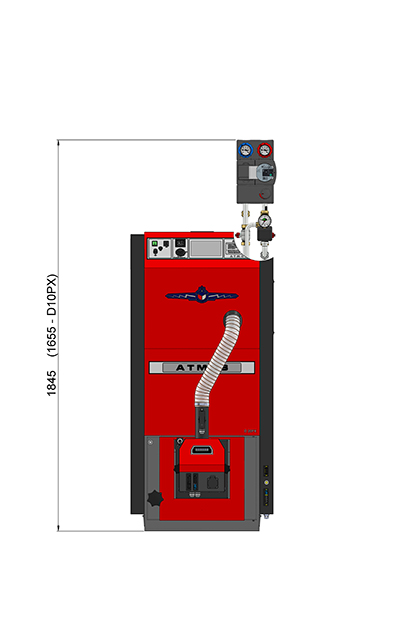

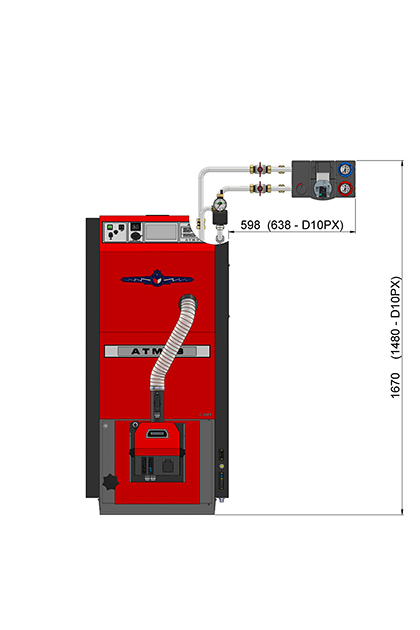

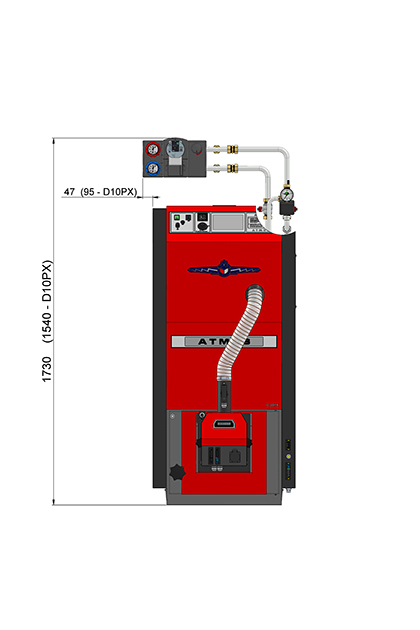

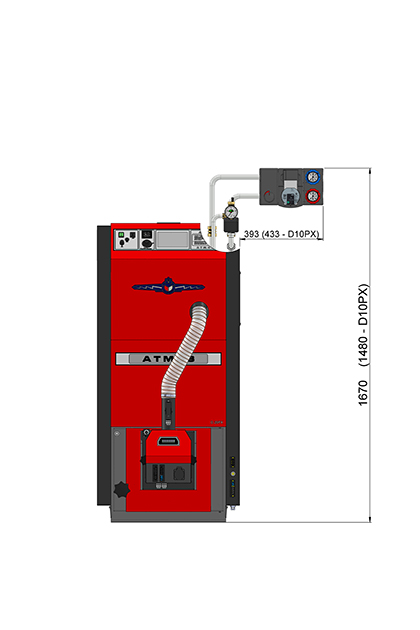

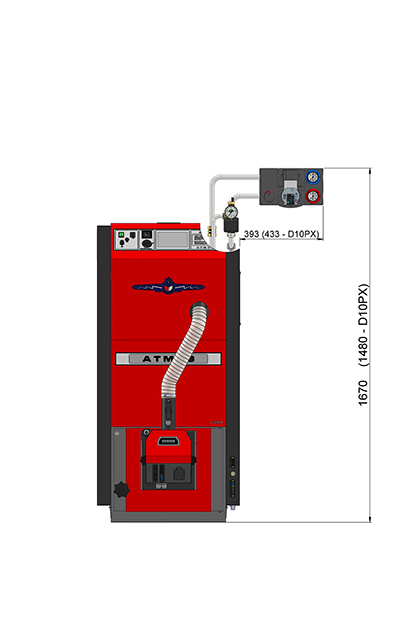

con la conexión ATMOS F17 (D10PX) – F18 (D15PX, D20PX, D25PX)

: Versión izquierda con posibilidad de conexión al depósito acumulador

: Versión izquierda sin posibilidad de conexión al depósito acumulador

: con la conexión ATMOS F17 (D10PX) – F18 (D15PX, D20PX, D25PX)

: Versión derecha sin posibilidad de conexión al depósito acumulador

: Versión derecha con posibilidad de conexión al depósito acumulador

Accesorios para ampliación de Conexión básica de caldera

Grupo de bombas ATMOS ESBE GRA211 Mixta con servoaccionamiento 120 s Paso 125 mm – 1“ ↑↓ 6/4“ Ideal para radiadores/suelo (código de pedido: P0514)
Grupo de bombas ATMOS ESBE GRA211 Mixto sin servoaccionamiento Paso 125 mm – 1“ ↑↓ 6/4“ Ideal para radiadores (código de pedido: P0538)
Grupo de bombas ATMOS ESBE GFA211 Termostático 20 – 55 °C Paso 125 mm – 1“ ↑↓ 6/4“ Ideal para calefacción por suelo radiante (código de pedido: P0513)
Grupo de bombas ATMOS ESBE GDA211 Directa Paso 125 mm – 1“ ↑↓ 6/4“ Ideal para claentamiento ACS (código de pedido: P0512)

Distribuidor para tres grupos de bombas (de tres circuitos) ATMOS ESBE GMA431 Paso 125 mm – 6/4“ ↑↓ 6/4“ (código de pedido: P0516)
Distribuidor para dos grupos de bombas (de dos circuitos) ATMOS ESBE GMA421 Paso 125 mm – 6/4“ ↑↓ 6/4“ (código de pedido: P0515)
Servoaccionamiento ESBE ARA 651 – 60 s – de tres puntos (circuito de caldera) (código de pedido: P0517)
Servoaccionamiento ESBE ARA 661 – 120 s – de tres puntos (circuito de sistema) (código de pedido: P0415)

Accesorios para ampliación de Conexión de calderas
– DxxP Compact
– F17 / F18 ESBE-PX

Grupo de bombas ATMOS/ESBE GRA 311 Mixta con servoaccionamiento 120 s Paso 90 mm – 1“ ↑↓ 1“ Ideal para radiadores/suelo (código de pedido: P0505)
Grupo de bombas ATMOS/ESBE GRA 311 Mixto sin servoaccionamiento Paso 90 mm – 1“ ↑↓ 1“ Ideal para radiadores/suelo (código de pedido: P0533)
Grupo de bombas ATMOS/ESBE GDA 311 Directa Paso 90 mm – 1“ ↑↓ 1“ Ideal para claentamiento ACS (código de pedido: P0503)
Grupo de bombas ATMOS/ESBE GFA 311 Termostático 20 – 55 °C Paso 90 mm – 1“ ↑↓ 1“ Ideal para calefacción por suelo radiante (código de pedido: P0504)

Distribuidor para dos grupos de bombas (de dos circuitos) ATMOS/ESBE GMA 321 Paso 90 mm – 1“ ↑↓ 1“ (código de pedido: P0506)
Distribuidor para tres grupos de bombas (de tres circuitos) ATMOS/ESBE GMA 331 Paso 90 mm 1“ ↑↓ 1“ (código de pedido: P0507)
Servoaccionamiento ESBE ARA 661 – 120 s – de tres puntos (circuito de sistema) (código de pedido: P0415)
