PUFFERLADUNG
Die Installation eines Kessels mit Pufferspeichern bringt folgende Vorteile:
- geringerer Brennstoffverbrauch (um 20 bis 30 %), der Kessel arbeitet mit voller Leistung, bis der Brennstoff mit optimalem Wirkungsgrad verbrennt
- hohe Lebensdauer von Kessel und Schornstein – minimale Teer- und Säurebildung
- Möglichkeit der Kombination mit anderen Heizmethoden – Speicherstrom
- ausgelegt für Kombinationen von Heizkörpern mit Fußbodenheizung
- komfortables Heizen und ideale Brennstoffverbrennung
- garantiert umweltfreundlicheres Heizen
- Garantie auf den Kesselkörper 3 Jahre
Wir empfehlen den Anschluss mit Batterien als Hauptanschluss.
Wenn Sie nicht über das empfohlene Speichervolumen verfügen, verbinden Sie den Kessel mit mindestens einem Pufferspeicher mit einem Volumen von 500 – 1000 l. konnten diese Speicher in angemessener Zeit laden.
Betrieb der Anlage mit Lagertanks
Nach dem Fluten des Kessels laden wir das maximale Volumen der Speicher auf die erforderliche Wassertemperatur von 90 – 100 °C während des Betriebs auf die maximale Leistung (für 2 bis 4 Lasten). Dann lassen wir den Kessel ausbrennen. Außerdem entziehen wir dem Speicher mit Hilfe eines Dreiwegeventils nur für eine Zeit, die der Größe des Speichers und der Außentemperatur entspricht, Wärme. Während der Heizperiode (unter Beachtung der Mindestbatteriemengen, siehe Tabelle) kann dies 1 – 3 Tage betragen. Wenn die Akkumulation nicht verwendet werden kann, empfehlen wir mindestens einen Tank mit einem Volumen von 500 – 1000 l zum Ausgleich von Kesselstarts und -stopps.
Pufferisolierung
Die Pufferspeicher werden standardmäßig ohne Isolation geliefert. Eine geeignete Lösung ist die entsprechende Pufferspeicherzahl von gewünschtem Volumen mit Mineralwolle ins Gipskartonskelett zu isolieren bzw. eine ausreichende Nachfüllung mit Schüttisolierstoff vorzunehmen. Empfohlene Dicke der Isolierung beim Einsatz der Mineralwolle beträgt 120 mm. Eine andere Variante besteht, wenn Sie sich einen bereits mit Mineralwolle isolierten Puffer in der Kunstlederverkleidung besorgen. Solche Puffer sind von unserer Firma ebenso geliefert.
Warmwassererwärmung
Zur Erwärmung des warmes Nutzwasser kann ein kombinierter Boiler oder Multispeicher angewendet werden.
Tankparameter
-
- 1. | 2. | 3.

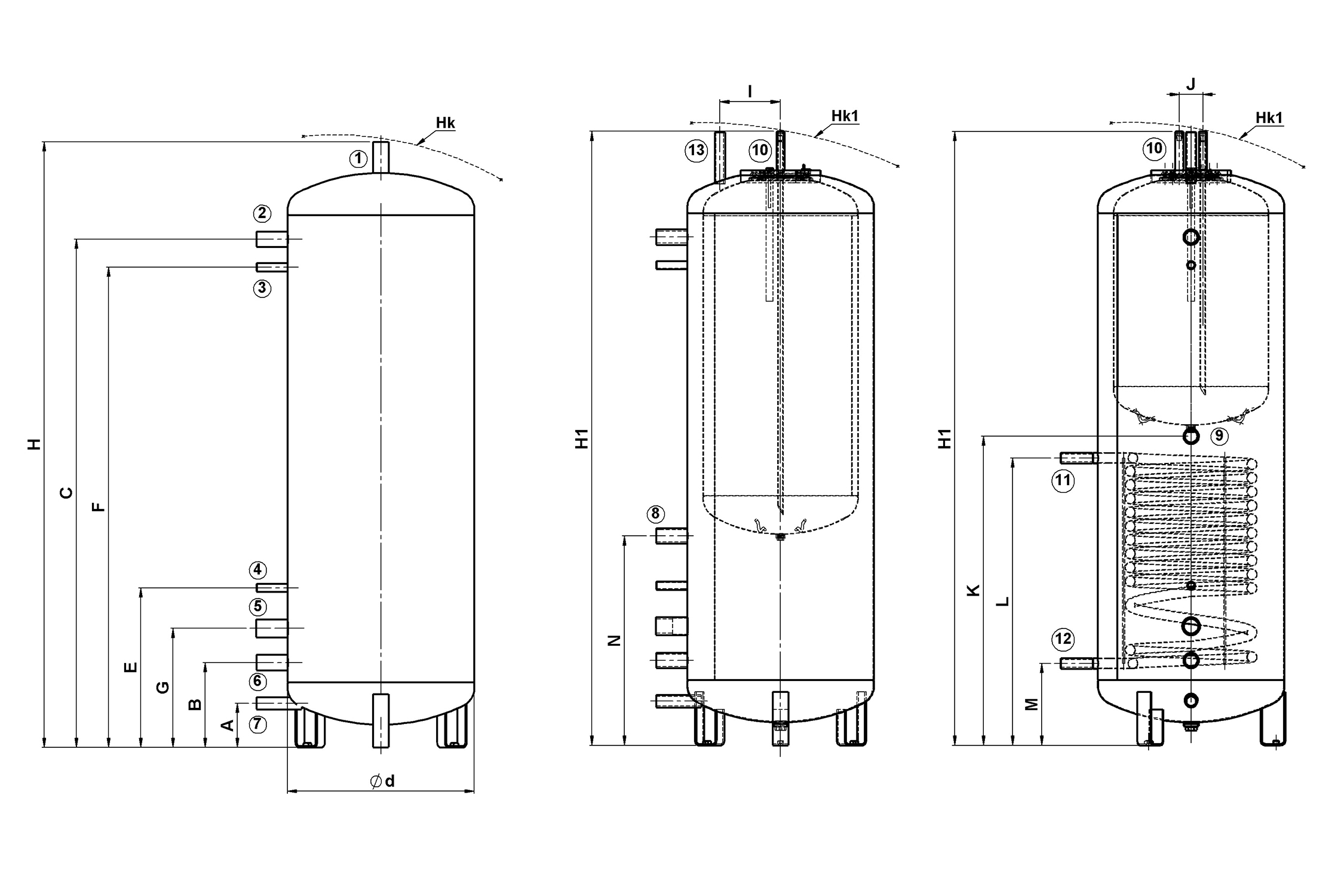

| Beschreibung der Pufferspeichern | |||
| 1. | Mundstück – 5/4“ | 8. | Stutzen unter dem integrierten Warmwasserboiler (Pufferspeicher Nr 2) – 5/4“ |
| 2. | oberer Stutzenausgang – 5/4“ | 9. | Stutzen zwischen dem integrierten Warmwasserboiler und dem Solarwärmetauscher (Pufferspeicher Nr 3) – 5/4“ |
| 3. | Mundstück für Thermometer – 1/2“ | 10. | Stutzen für Warmwasserbereitung – 1“ |
| 4. | Mundstück für Thermometer – 1/2“ | 11. | Stutzen von Solarwärmetauscher – Eingang – 1“ |
| 5. | Mundstück für die elektrische Heizpatrone – M48x2 | 12. | Stutzen von Solarwärmetauscher – Ausgang – 1“ |
| 6. | unterer Stutzenausgang – 5/4“ | 13. | oberer Stutzenausgang (Pufferspeicher Nr 2 und 3) – 1“ |
| 7. | Mundstück für Ablasshahn – 1“ | ||
| Abmessungen der ATMOS Pufferspeichern | ||||||||
| Puffertyp | AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 750 (DH) |
AN 800 (DH) |
AN 1000 (DH) |
AN 1000 (DZ) |
|
| Abmessungen (mm) |
H | 1946 | 1611 | 2001 | 1761 | 1916 | 2214 | 2015 |
| H1 | 1971 | – | 2029 | – | 1944 | – | 2044 | |
| Hk | 1966 | 1631 | 2021 | 1781 | 1936 | 2234 | 2035 | |
| Hk1 | 1991 | – | 2049 | – | 1964 | – | 2064 | |
| A | 142 | 169 | 169 | 179 | 179 | 179 | 167 | |
| B | 273 | 300 | 300 | 280 | 280 | 280 | 275 | |
| C | 1633 | 1270 | 1660 | 1384 | 1540 | 1840 | 1675 | |
| E | 513 | 540 | 540 | 520 | 520 | 520 | 515 | |
| F | 1543 | 1180 | 1570 | 1294 | 1450 | 1750 | 1585 | |
| G | 383 | 410 | 410 | 390 | 390 | 390 | 385 | |
| I | 195 | – | 195 | 195 | – | – | 195 | |
| J | 76 | – | 76 | 76 | – | – | 76 | |
| K | 993 | – | 1020 | 932 | – | – | 1065 | |
| L | 923 | – | 910 | 870 | – | – | 1015 | |
| M | 263 | – | 290 | 250 | – | – | 265 | |
| N | 673 | – | 720 | 639 | – | – | 715 | |
| Durchmesser (mm) |
Ø d | 600 | 750 | 750 | 790 | 790 | 790 | 850 |
| 1/2/6/8/9/ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | |
| 3/4 | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| 5 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | |
| 7/10/11/12/13 | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | |
Pufferspeichern – Basic
| Typ DZ | Pufferspeicher | Isolation (100 mm) | Pufferspeicher mit Isolierung |  |
|||
| Kode | Gewicht | Kode | Gewicht | Kode | Gewicht | ||
| AN 500 | P0139 | 91,00 kg | P0151 | 23,00 kg | P0142 | 114,00 kg | |
| AN 600 | P0236 | 82,00 kg | P0237 | 10,50 kg | P0238 | 100,00 kg | |
| AN 750 | P0140 | 120,00 kg | P0152 | 22,00 kg | P0143 | 144,00 kg | |
| AN 1000 | P0141 | 136,00 kg | P0153 | 25,00 kg | P0144 | 161,00 kg | |
| Typ DH | |||||||
| AN 750 | P0170 | 120,00 kg | P0173 | 22,00 kg | P0176 | 142,00 kg | |
| AN 800 | P0199 | 116,00 kg | P0200 | 22,00 kg | P0201 | 138,00 kg | |
| AN 1000 | P0171 | 132,00 kg | P0174 | 25,00 kg | P0177 | 161,00 kg | |
Pufferspeicher mit integriertem Boiler für Warmwasserbereitung – 200l
| Typ DZ | Pufferspeicher | Isolation (100 mm) | Pufferspeicher mit Isolierung |  |
|||
| Kode | Gewicht | Kode | Gewicht | Kode | Gewicht | ||
| AN 500/2 | P0145 | 133,00 kg | P0154 | 23,00 kg | P0148 | 156,00 kg | |
| AN 750/2 | P0146 | 168,00 kg | P0155 | 30,00 kg | P0149 | 198,00 kg | |
| AN 1000/2 | P0147 | 181,00 kg | P0156 | 25,00 kg | P0150 | 206,00 kg | |
| Typ DH | |||||||
| AN 800/2 | P0202 | 160,00 kg | P0203 | 25,00 kg | P0204 | 185,00 kg | |
*integrierte Boilers für Warmwasserbereitung sind innen emailliert
Pufferspeicher mit integriertem Boiler für Warmwasserbereitung 140l + Solarheizung
| Typ DZ | Pufferspeicher | Isolation (100 mm) | Pufferspeicher mit Isolierung |  |
|||
| Kode | Gewicht | Kode | Gewicht | Kode | Gewicht | ||
| AN 500/3 – 1,7 m2 | P0160 | 151,00 kg | P0166 | 23,00 kg | P0163 | 174,00 kg | |
| AN 750/3 – 2,3 m2 | P0161 | 185,00 kg | P0167 | 30,00 kg | P0164 | 215,00 kg | |
| AN 1000/3 – 3,3 m2 | P0162 | 217,00 kg | P0168 | 25,00 kg | P0165 | 242,00 kg | |
| Typ DH | |||||||
| AN 800/3 – 2,3 m2 | P0205 | 170,00 kg | P0206 | 25,00 kg | P0207 | 196,00 kg | |
*integrierte Boilers für Warmwasserbereitung sind innen emailliert
Elektrisches Heizelement mit Thermostat für Pufferspeicher
TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW
-
- Kesselanschluss mit Pufferspeicher und Laddomat 22
| Minimaler Leitungsdurchmesser für den Anschluss mit Pufferspeicher | ||||
| Kesseltyp und Leistung | Teil A | Teil B | ||
| Kupfer | Stahl | Kupfer | Stahl | |
| DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
| DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
| Min. speichervolumen | ||||||||
| Leistung / kW | 15 – 20 | 20 – 30 | 30 – 35 | 35 – 40 | 40 – 50 | 50 – 70 | 70 – 100 | 150 |
| Umfang / l | 1000 – 1500 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 | 8000 – 9000 |
