Set con quemador ATMOS A25 (antiguo diseño con un módulo AD02)
hasta el número de fabricación de la caldera 327 699
Código de pedido: S0532 (apertura derecha)
S0533 (apertura izquierda)
Esta conexión está debidamente certificada para todas las calderas equipadas con un ventilador de extracción hasta una potencia nominal de 40 kW tipo DCxxS, CxxS, DCxxRS, ACxxS, KCxxS (excepto los modelos DCxxGD, DCxxGS, DCxxGSX, DC50S). Se suministra como accesorio opcional para cualquier caldera de gasificación ATMOS equipada con un ventilador de extracción de hasta 40 kW.
Las calderas de gasificación ATMOS con adaptación para quemador son una solución moderna, en la que se incorpora en la puerta superior de una caldera de gasificación estándar el quemador de pellets ATMOS A25/A45.
De esta manera creamos una caldera de pellets personalizada con encendido automático del combustible.
El juego consta de:
1. puerta con orificio para quemador – derecha / izquierda (incluso cordón de estanqueidad de 18 x 18 mm)
2. pasador de bisagra
3. sibral grueso para puerta con orificio para quemador
4. tornillo con arandela grande para fijar sibral en puerta
5. tapa de puerta pequeña con orificio
6. aislamiento debajo de tapa de puerta pequeña con orificio
7. abrazadera para fijar quemador a puerta
8. tuercas decorativas
9. cordón de estanqueidad
10. tornillo con arandela para fijar puerta
11. tuerca
12. tornillo con arandela grande para fijar cubo aislante
13. cubo aislante – para aislar placa ciega de recubrimiento
14. placa de obturación – placa de cubierta necesaria para calefacción de leña
15. tapa de recubrimiento del orificio para quemador
16. tuerca de sombrero
17. tapa metálica bajo tapa
18. rueda selladora de papel sibral bajo solapa de aire
19. termóstato de seguridad de doble circuito BT100
20. cableado – nuevo arnés eléctrico para completo cambio de cableado
21. conector hembra de 6 polos separado con ojal al capó para calderas con orificio para conector en capó
22. conector macho de 6 polos separado para cable de conexión a quemador
23. conector hembra de 6 polos separado de repuesto para cable de calderas sin orificio para conector en capó – (repuesto para el artículo 21)
24. llave Allen nº 10
25. tuerca de soldadura para asegurar puerta contra apertura espontánea para modelos fabricados antes de 2001
26. módulo AD02

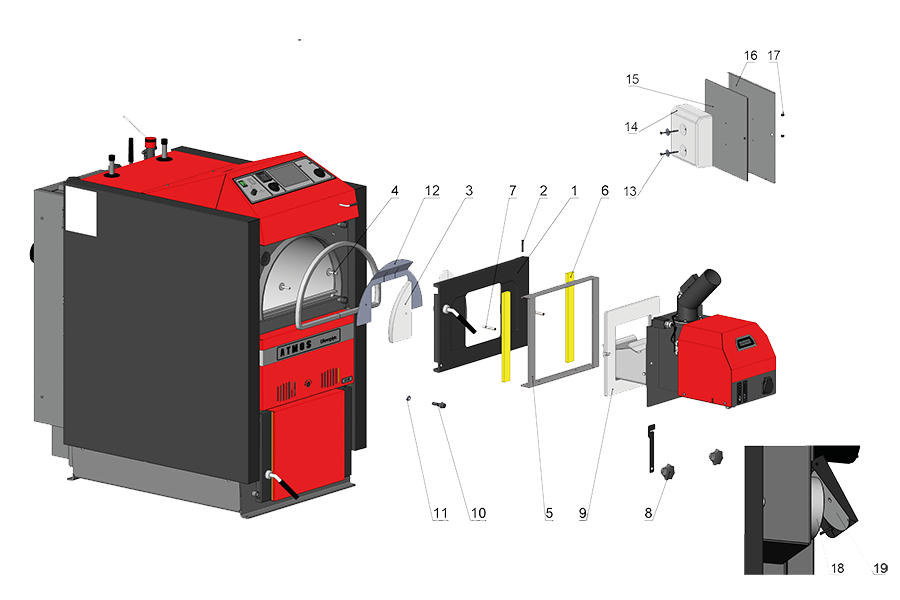

Set con quemador ATMOS A45 (modelo AC07X – versión antigua)
Código de pedido: S0624 (apertura derecha)
S0625 (apertura izquierda)
1. puerta con orificio para quemador – derecha / izquierda (incluso cordón de estanqueidad de 18 x 18 mm)
2. pasador de bisagra
3. sibral grueso para puerta con orificio para quemador
4. tornillo con arandela grande para fijar sibral en puerta
5. tapa de puerta pequeña con orificio
6. aislamiento debajo de tapa de puerta pequeña con orificio
7. abrazadera para fijar quemador a puerta
8. tuercas decorativas
9. junta sibral debajo de quemador
10. tornillo con arandela para fijar puerta
11. tuerca
12. pantalla de puerta de acero inoxidable
13. tornillo con arandela grande para fijar cubo aislante
14. cubo aislante A45 – para aislar placa ciega de recubrimiento
15. placa de obturación – placa de cubierta necesaria para calefacción de leña, espesor 5 mm
16. tuerca de sombrero – para fijar placa de cubierta
17. tapa metálica bajo tapa
18. rueda selladora de papel sibral bajo solapa de aire
19. termóstato de seguridad de doble circuito BT100
20. cableado – nuevo arnés eléctrico para completo cambio de cableado
21. conector hembra de 6 polos separado con ojal al capó para calderas con orificio para conector en capó
22. conector macho de 6 polos separado para cable de conexión a quemador
23. conector hembra de 6 polos separado de repuesto para cable de calderas sin orificio para conector en capó – (repuesto para el artículo 21)
24. llave Allen nº 10
25. tuerca de soldadura para asegurar puerta contra apertura espontánea para modelos fabricados antes de 2001
26. módulo AD02
Toda la instalación eléctrica va precintada en una bolsa con un termóstato de seguridad de doble circuito, una rueda de sellado de papel sibral bajo la compuerta de aire, una llave Allen, pasadores, una tuerca de soldadura e instrucciones de instalación.

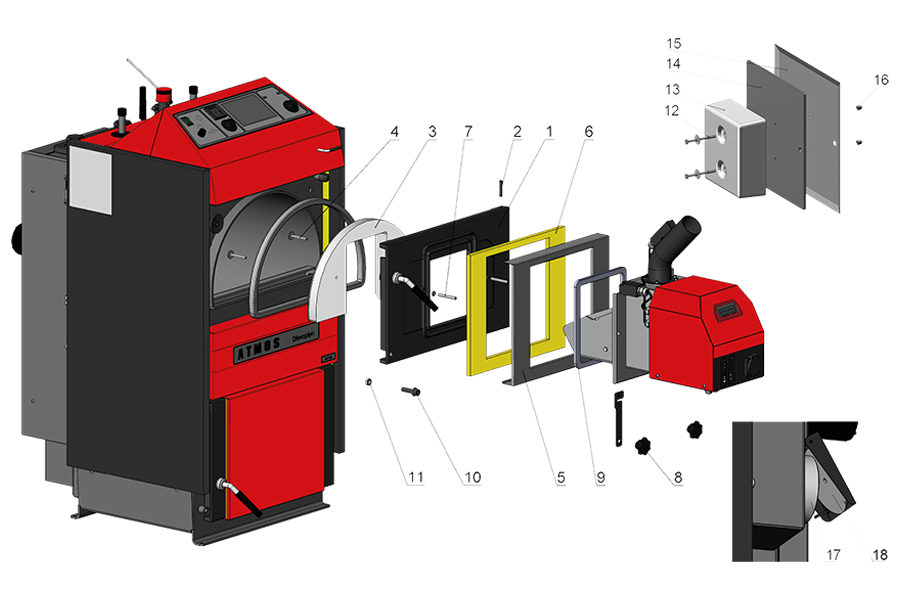

Set con quemador ATMOS A25 (modelo 2017 – hasta el presente)
a partir del n°de fabricación de la caldera 327 700
Código de pedido: S1222 (apertura derecha)
S1223 (apertura izquierda)
Esta conexión está debidamente certificada para todas las calderas equipadas con un extractor hasta una potencia nominal de 40 kW tipo DCxxS(X), CxxS(T), DCxxRS, ACxxS, KCxxS.
El juego no se recomienda para calderas tipo ATMOS DCxxGS(X), DCxxGD
1. puerta con orificio para quemador – derecha / izquierda (incluso cordón de estanqueidad de 18 x 18 mm)
2. pasador de bisagra
3. sibral grueso para puerta pequeña con orificio para quemador
4. tornillo + arandela para fijar sibral a la puerta
5. tapa de puerta pequeña con orificio
6. aislamiento debajo de tapa de puerta pequeña con orificio
7. abrazadera para fijar quemador a puerta
8. tuercas decorativas
9. cordón de estanqueidad
10. tornillo con arandela para fijar puerta
11. tuerca – baja
12. tornillo con arandela grande para fijar cubo aislante
13. cubo aislante – para aislar placa ciega de recubrimiento
14. placa de obturación – placa de cubierta necesaria para calefacción de leña, espesor 4 mm
15. tapa de recubrimiento del orificio para quemador
16. tuerca de sombrero
17. tapa metálica bajo tapa
18. rueda selladora de papel sibral debajo de la compuerta de aire = (junta debajo de motor de extractor)
19. termóstato de seguridad de 2 circuitos BT100
20. instalación eléctrica – nuevo arnés eléctrico – Modelo 2017
21. conector hembra de 6 polos separado con ojal al capó destinado para calderas con orificio para conector en capó
22. conector macho de 6 polos separado para conectar cable al quemador
23. llave Allen n° 10
24. tuerca de soldadura para asegurar puerta contra apertura espontánea
25. módulo AD03
26. caja con fusibles (6,3A) – T6,3A/1500 – tipo H
27. termóstato de bomba TC70 °C (de tuerca)
28. interruptor de conmutación I-O-II
29. adhesivo del tablero de instrumentos
30. sensor de temperatura de caldera TK (KTF 20 – 3,5 m)
31. cable con conector para conectar bomba en circuito de caldera
32. termóstato de gases de combustión de 2 circuitos
Toda la instalación eléctrica va precintada en una bolsa con un termóstato de seguridad de doble circuito, termostato de humos, una rueda de sellado de papel sibral bajo la compuerta de aire, una llave Allen, pasadores, una tuerca de soldadura e instrucciones de instalación.

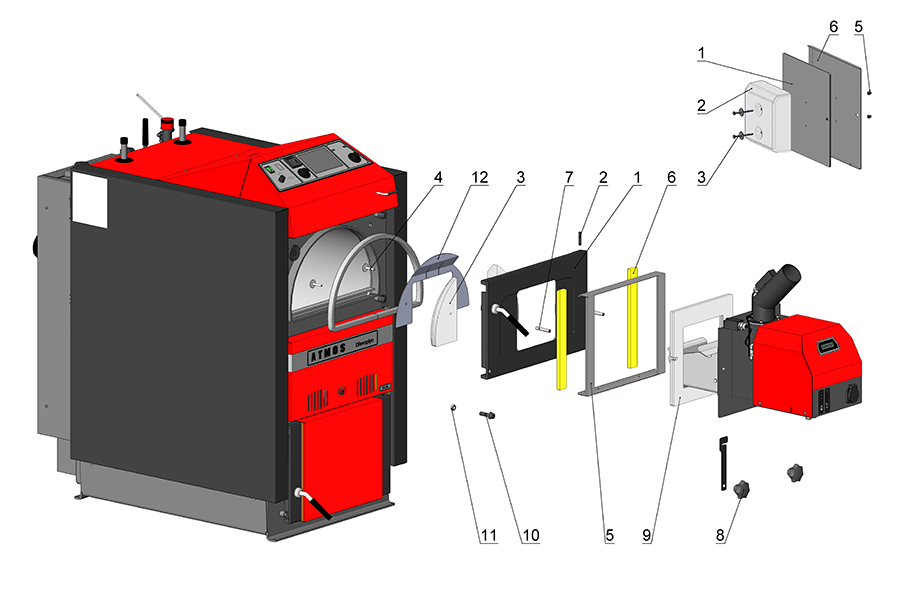

Set con quemador ATMOS A45 (modelo 2017 – hasta el presente)
a partir del n° de fabricación de la caldera 327 700
Código de pedido: S1224 (apertura derecha)
S1225 (apertura izquierda)
Esta conexión está debidamente certificada para todas las calderas equipadas con un extractor hasta una potencia nominal de 50 kW tipo DCxxS(X), CxxS(T), DCxxRS, ACxxS, KCxxS.
El juego no se recomienda para calderas tipo ATMOS DCxxGS(X), DCxxGD.
1. puerta pequeña con orificio para quemador A45 – derecha o izquierda (ambas versiones)
2. pasador de bisagra
3. sibral grueso para puerta pequeña con orificio para quemador A45 – (2 piezas – media luna)
4. tornillo con arandela grande para fijar el sibral a la puerta
5. tapa de puerta pequeña con orificio para A45
6. aislamiento bajo tapa de puerta pequeña con orificio para A45 (2 piezas – tira)
7. perno para fijar quemador a la puerta
8. tuercas decorativas
9. junta sibral bajo quemador
10. tornillo con arandela para fijar puerta
11. tuerca – baja
12. pantalla de acero inoxidable para la puerta
13. tornillo con arandela grande para fijar cubo aislante
14. cubo aislante – para aislar placa ciega
15. placa ciega – placa de cubierta necesaria para calefacción de leña – 5 mm de grosor
16. placa de cubierta de orificio para quemador – 1 mm de grosor
17. tuerca de sombrero para fijar placa de cubierta
18. cubierta metálica debajo de compuerta
19. rueda selladora de papel sibral debajo de compuerta de aire
20. termóstato de seguridad de 2 circuitos BT100
21. instalación eléctrica – arnés eléctrico nuevo
22. conector hembra de 6 polos separado con ojal al capó diseñado para calderas con orificio para conector en capó
23. conector macho de 6 polos separado para cable de conexión del quemador
24. llave Allen n° 10
25. tuerca de soldadura para asegurar puerta contra apertura espontánea
26. módulo AD03
27. caja con fusibles (6,3A) – T6,3A/1500 – tipo H
28. termóstato de bomba TC70 °C (de tuerca)
29. interruptor de conmutación I-O-II
30. adhesivo del tablero de instrumentos
31. sensor de temperatura de caldera TK (KTF 20 – 3,5 m)
32. cable con conector para conectar bomba en circuito de caldera
33. termóstato de gases de combustión de 2 circuitos
Toda la instalación eléctrica va precintada en una bolsa con un termóstato de seguridad de doble circuito, termostato de humos, una rueda de sellado de papel sibral bajo la compuerta de aire, una llave Allen, pasadores, una tuerca de soldadura e instrucciones de instalación.
