DC70S – parametri tecnici

		Prestazioni della caldaia 70 kW
		Efficienza caldaia 86,3 %
		Classe di emissione 4
		Lunghezza del legno 730 mm

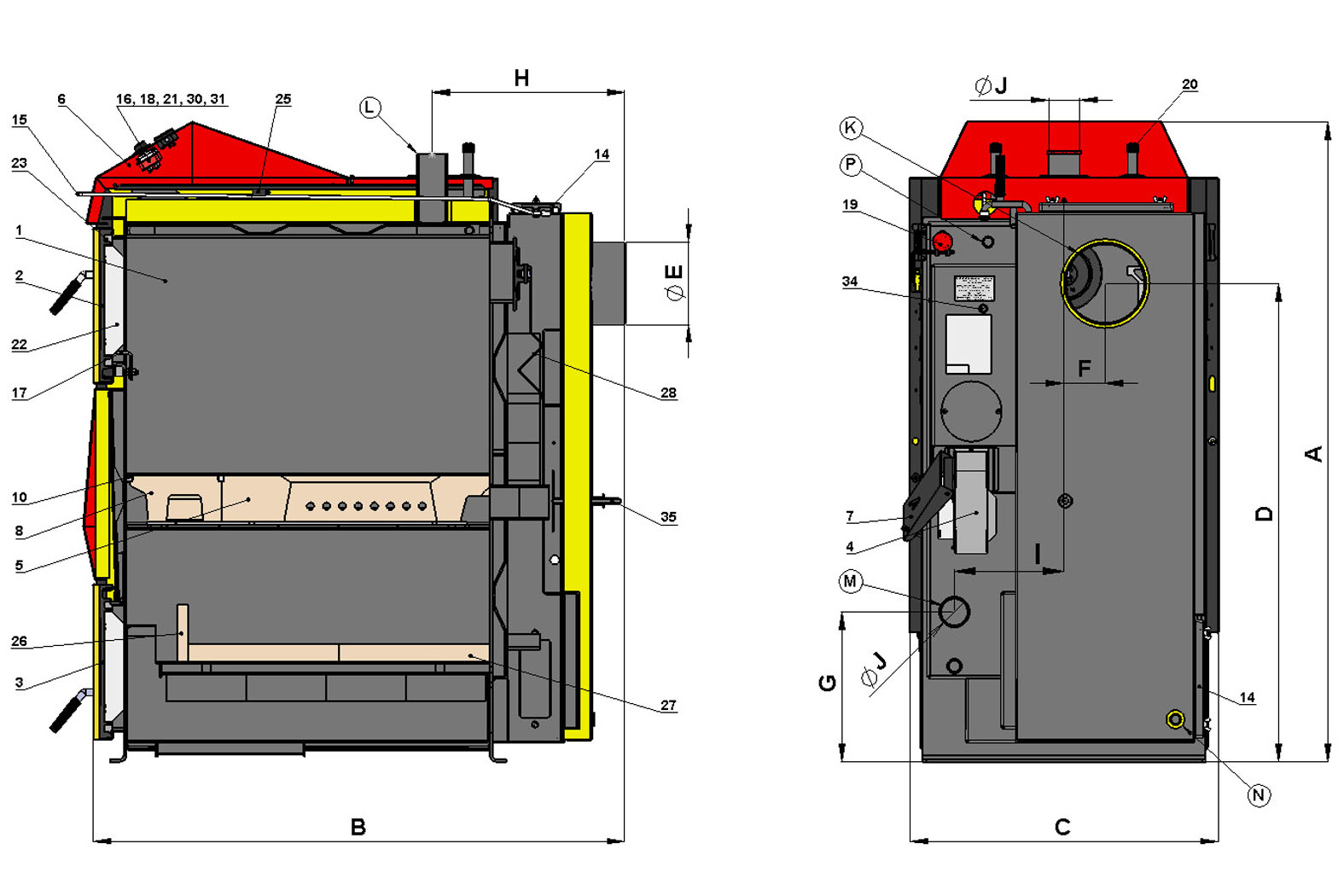

Legenda disegni caldaie
1.	Corpo caldaia	22.	Pannello portello – Sibral
2.	Sportello alimentazione – superiore	23.	Guarnizione sportello – cordone 18 x 18
3.	Sportello ceneri – inferiore	25.	Condensatore del ventilatore
4.	Ventilatore – di mandata	26.	Profilato laterizio refrattario – mezzaluna
5.	Profilato laterizio refrattario – ugello	27.	Profilato laterizio refrattario – piastra area combustione
6.	Quadro comandi	28.	Freno fumi per condotto fumi posteriore
7.	Valvola di accensione	29.	Apertura di pulizia
10.	Sigillatura dell’ugello – 12 x 12 (14 x 14)	30.	Termostato gas combusti
12.	Valvola di accensione	31.	Termostato di sicurezza (Attenzione: in caso di surriscaldamento deve essere premuto)
14.	Cleaning lid – superiore e inferiore	34.	Regolazione dell’aria primaria
15.	Stelo della valvola di accensione	35.	Regolazione dell’aria secondaria
16.	Termometro
17.	Schermo a cornice	K	– collo canna fumaria
18.	Interruttore con spia luminosa	L	– uscita acqua dalla caldaia
19.	Regolatore di tiraggio – HONEYWELL FR124	M	– entrata acqua nella caldaia
20.	Nodo di raffreddamento antisurriscaldamento	N	– manicotto per il rubinetto di carico
21.	Termostati del ventilatore (della caldaia)	P	– manicotto sensore della valvola che controlla il nodo di raffreddamento (TS 131, STS 20)

Legenda disegni caldaie	DC70S
Potenza termica della caldaia	kW	70
Apporto termico della caldaia	kW	79,9
Superficie di riscaldamento	m²	5
Capienza pozzetto combustibile	dm³ (l)	180
Dimensione apertura di caricamento	mm	450 x 260
Tiraggio raccomandato di canna fumaria	Pa / mbar	30 / 0,30
Massima pressione idrica di lavoro	kPa / bar	250 / 2,5
Peso complessivo caldaia	kg	515
Diametro raccordo di tiraggio	mm	180
Copertura parte elettrica	IP	20
Potenza elettrica assorbita (ausiliaria)	W	50
Potenza elettrica assorbita in modalità standby	W	0 (3/5,5)
Modalità di accensione	manuale
Rendimento caldaia	%	87,6
Classe caldaia	4
Categoria della caldaia	1
Modalità di lavoro	senza condensazione
Classe di efficienza energetica	A+
Temperatura dei fumi alla potenza nominale secondo EN303-5	°C	220,3
Temperatura / Tiraggio fumi per il calcolo del percorso dei fumi (camino)	°C / Pa	240 / 30
Portata di massa gas combusti alla potenza nominale	kg / s	0,040
Combustibile prescritto	legno (tronchi) asciutto con potenza termica 15 – 17 MJ, kg^-1, contenuto acqua min. 12 %, max. 20 %, diametro mm 80 – 150
Consumo medio di combustibile	kg.h^-1	18
Per stagione di riscaldamento	1 kW = 1 metro cubo
Pezzatura massima	mm	730
Durata della combustione alla potenza nominale	ore	2
Volume acqua nella caldaia	l	93
Perdita idraulica della caldaia	mbar	0,25
Capienza minima serbatoio di compensazione	l	1000
Tensione allacciamento	V / Hz	230 / 50
La temperatura minima prescritta dell’acqua di ritorno durante il funzionamento è 65 °C. La temperatura prescritta durante il funzionamento è 80 – 90 °C.

Dimensioni	DC70S
A	1399
B	1166
C	678
D	1047
E	180
F	90
G	325
H	423
CH	0
I	240
J	2″
