DC40GD

Caldera de gasificación de madera

  • Rendimiento de la caldera 40 kW

  • Eficiencia de caldera 90,5 %

  • Clase de emisión 5 (Ekodesign)

  • Largo de madera 530 mm

Ventajas de las calderas de gasificación ATMOS para madera en trozos

  • Posibilidad de quemar grandes trozos de madera (leña en trozos)
  • Gran depósito de combustible – larga duración de combustión – hasta 12 horas, según el tipo de caldera

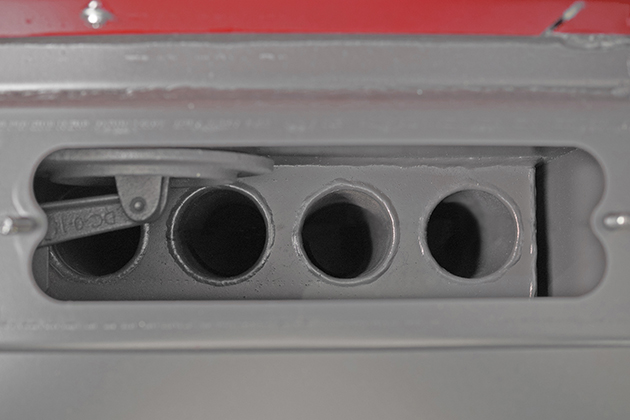

  • Intercambiador de calor tubular – mayor eficiencia de la caldera
  • Alta eficiencia superior al 90 % dependiendo del tipo – el aire primario y secundario se precalientan a alta temperatura

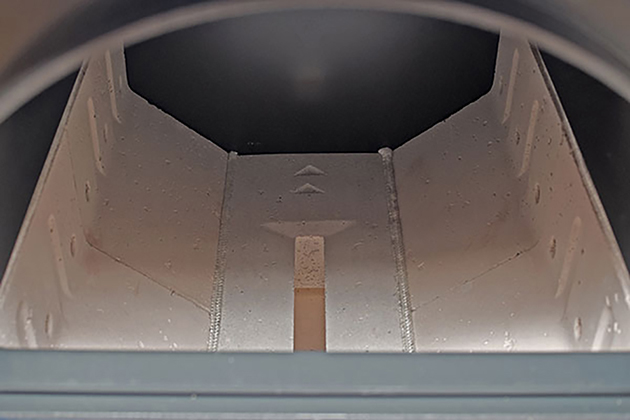

  • Espacio de carga de cerámica – presecado de combustible

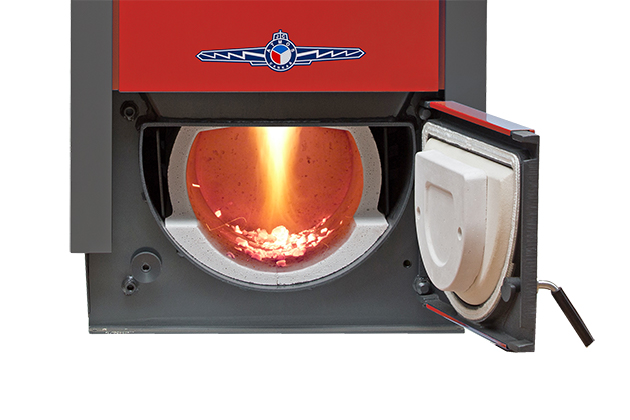

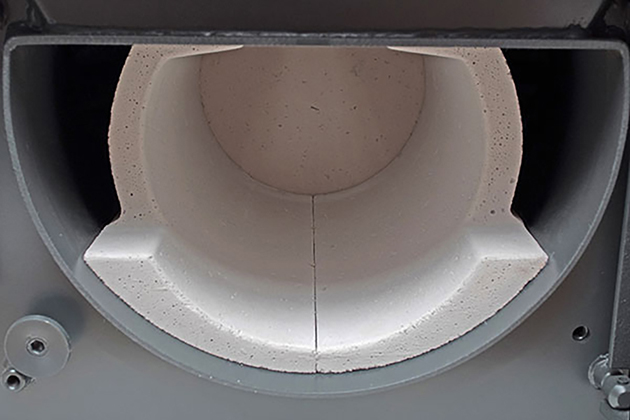

  • Cámara de combustión de cerámica
  • Combustión ecológica – caldera según EN 303-5 clase 5, ECODISEÑO 2015/1189

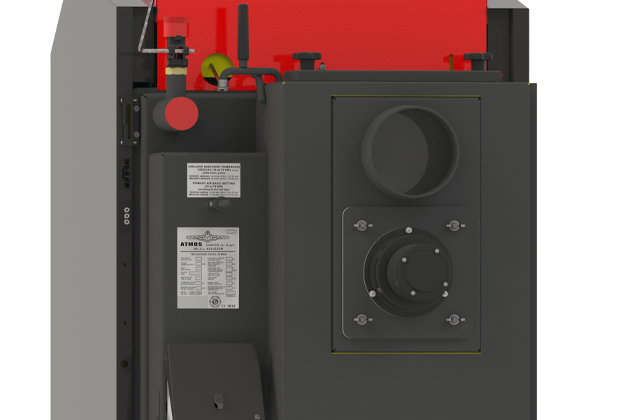

  • Extractor – recogida de cenizas sin polvo, sala de calderas sin humos
  • Circuito de refrigeración contra el sobrecalentamiento – sin riesgo de dañar la caldera
  • Apagado automático de la caldera tras agotarse el combustible – termóstato de gases de combustión
  • Cómoda recogida de cenizas – gran espacio de combustión cerámico para las cenizas (en el caso de la leña, recogemos las cenizas aproximadamente una vez a la semana)
  • Tamaño reducido y peso bajo
  • Opción de puerta D / I (derecha/izquierda)
  • Alta calidad

Instalación

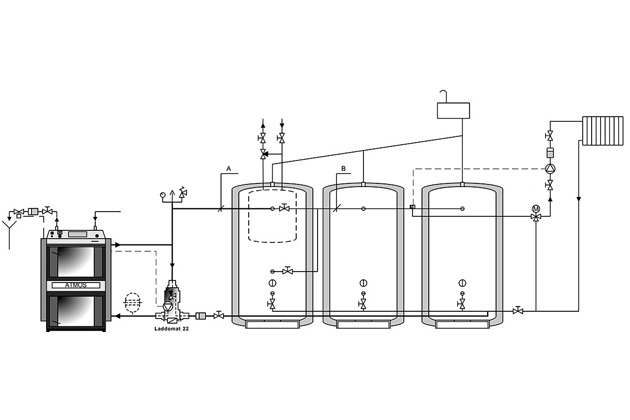

Las calderas ATMOS deben conectarse con LADDOMAT 22 o una válvula termorreguladora (válvula de tres vías controlada por un servomotor) para alcanzar una temperatura mínima del agua de retorno a la caldera de 65 °C. La temperatura de salida de la caldera debe mantenerse permanentemente entre 80 y 90 °C.

Todas las calderas se suministran en la versión básica con un circuito de refrigeración contra sobrecalentamiento. Recomendamos instalar calderas con depósitos de acumulación para reducir el consumo de combustible y aumentar el confort de calefacción.

LOS MODELOS DE CALDERAS DCxxGD ESTÁN DISEÑADOS PARA CONECTARSE ÚNICAMENTE CON DEPÓSITOS ACUMULADORES DE CAPACIDAD SUFICIENTE, AL MENOS 55 L POR CADA 1 kW INSTALADO DE POTENCIA DE LA CALDERA.

Regulación de calderas

Regulación electromecánica – el rendimiento de la caldera se regula mediante una válvula reguladora de aire controlada por un regulador de tiro, tipo FR 124, que abre o cierra automáticamente la válvula de aire según la configurada temperatura de salida del agua (80 – 90 °C). Además de regular la potencia, el regulador de tiro ayuda a proteger la caldera contra el sobrecalentamiento. Su ventaja es un encendimiento rápido y un aumento hasta la potencia requerida cuando la compuerta de aire está completamente abierta. Las calderas están equipadas con un termostato de control en el panel de instrumentos, que controla el extractor de aire según la configurada temperatura de salida del agua (80 – 85 °C) y un termostato de gases de combustión, que se utiliza para apagar la caldera y apagar el ventilador de escape después de que se haya quemado el combustible. En el caso de conectar una caldera con un depósito de almacenamiento, el termostato de humos también controla el funcionamiento de la bomba en el circuito de caldera.

La ventaja de la regulación y construcción de calderas ATMOS es que las calderas funcionan con un buen tiro de chimenea de hasta el 70 % de la potencia nominal, incluso sin ventilador (para las calderas DCxxGD no recomendamos el funcionamiento con el ventilador de extracción desconectado).



Composición del panel:
Interruptor principal, termóstato de seguridad, termómetro, termóstato de control y termóstato de gases de combustión.

El control electromecánico es la solución óptima para controlar el funcionamiento de la caldera (ventilador) de forma sencilla.
El diseño del panel con control estándar es el diseño básico para todas las calderas fabricadas.

Regulación equitérmica ACD 03

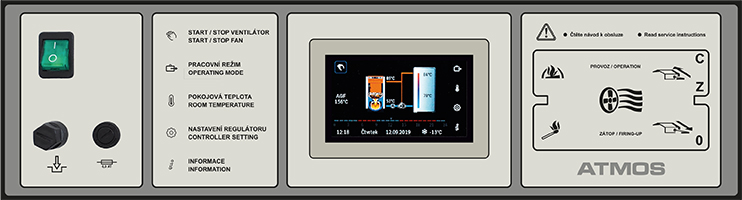

Cada caldera puede equiparse con el moderno control electrónico táctil ATMOS ACD 03 para controlar todo el sistema de calefacción en función de la temperatura exterior, la temperatura ambiente y la hora. Esta regulación también es capaz de controlar la propia caldera con un ventilador con muchas funciones adicionales.

Regulación equitérmica ACD 04

Las calderas DC18GD, DC25GD y DC30GD se pueden pedir de fábrica con el control táctil integrado ATMOS ACD 04 sólo en combinación con el Encendido automático de leña (AIW). Las calderas vienen equipadas con todos los sensores necesarios. Esta unidad está diseñada para un control cómodo del sistema de agua caliente de un edificio calentado. El regulador incluye funciones para el control directo de la caldera, circuito de caldera, tres circuitos de calefacción, agua caliente sanitaria, solar, etc.

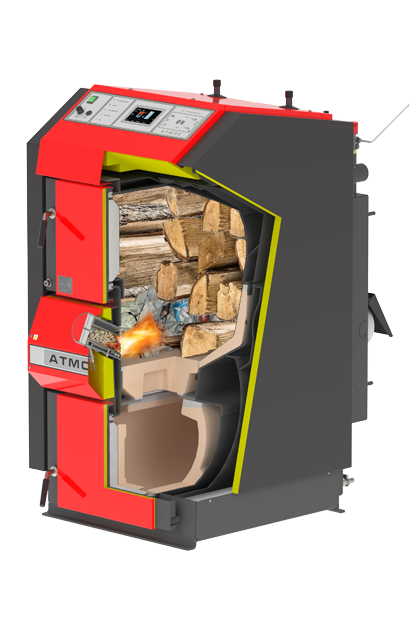

Encendido automático de leña

El encendido automático de la leña se utiliza para el encendido planificado de la caldera, por ejemplo, antes de volver a casa por la tarde o antes de llegar al chalé. El encendido del combustible es muy rápido (unos 5 minutos) y permite al operador de la caldera llegar «en caliente». El encendido del combustible puede ajustarse y programarse en el ATMOS ACD 04 según la hora (programa semanal), según la demanda del sistema de calefacción o según la temperatura del depósito de acumulación.

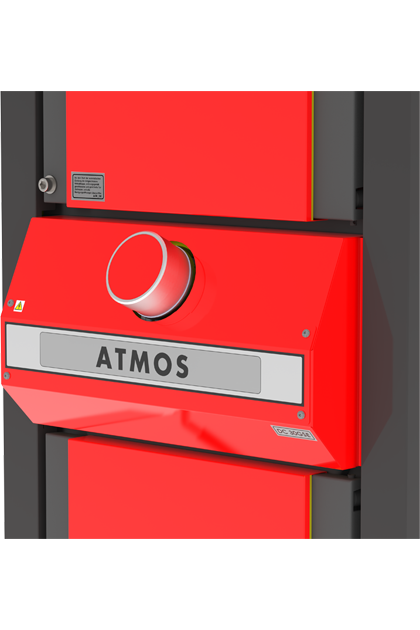

Entre la puerta superior e inferior hay un dispositivo de encendido automático de la leña (una cámara con una espiral incandescente). Para el encendido, se utilizan pellets de madera de alta calidad para llenar la cámara de ignición. La cantidad de pellets corresponde al tamaño de la hoja suministrada con la caldera.

El encendido real de pellets en el momento establecido se lleva a cabo mediante una espiral incandescente eléctrica (500 W).





Leyenda del dibujo de caldera con encendido automático de leña Esquema de dispositivo de encendido
1. Cuerpo de la caldera 19. Conducto de suministro de aire 1.  Placa de la bobina de encendido
2. Puerta de llenado (arriba) 20. Interruptor con indicador luminoso 2.  Bobina de encendido
3. Puerta del cenicero – cámara de combustión (abajo) 22. Regulador de tiro FR 124 3.  Cámara de encendido extraíble
4. Ventilador de extracción 23. Circuito de refrigeración contra el sobrecalentamiento 4.  Tapón roscado (siempre apretado durante el funcionamiento)
5. Pieza perfilada refractaria – boquilla 24. Regulación ATMOS ACD 04 5.  Cámara ciega extraíble
6. Panel de control 25. Relleno de puerta – Sibral
pequeño – fuerte para puerta superior
pequeño – débil para puerta inferior
6.  Cuchara de llenado de pellets
7. Termóstato de seguridad 26. Sello de puerta – cordón 18 x 18
8. Solapa de regulación 30. Condensador del ventilador de extracción – 1 μF
9. Pieza perfilada refractaria – lado del hogar 33. Intercambiador de tubos (placa de tubos)
10. Pieza perfilada refractaria – espacio esférico 35. Sumidero termóstatos (sensores)
11. Sello de boquilla – 12 x 12 (14 x 14) 36. Tornillo de seguridad
12. Pieza perfilada refractaria – semilunar  37. Dispositivo de encendido
13. Solapa de encender
14. Pieza perfilada refractaria – cara posterior del espacio esférico K – garganta del conducto de humos
15. Tapa de limpieza L – salida de agua de la caldera
16. Apertura del marco M – entrada de agua a la caldera
17. Varilla de solapa de encender N – manguito para grifo de llenado
18. Fusible (6,3A) T6,3A/1500 – tipo H P – manguito para el sensor de la válvula que controla el circuito de refrigeración (TS 131, STS 20)

Información técnica





Leyenda de esquema de calderas
1. Cuerpo de la caldera 18. Termómetro
2. Puerta de carga (superior) 19. Conducto de suministro de aire
3. Puerta del cenicero – cámara de combustión (abajo) 20. Interruptor con indicador luminoso
4. Ventilador de extracción 22. Regulador de tiro FR 124
5. Pieza perfilada refractaria – boquilla 23. Circuito de refrigeración contra el sobrecalentamiento
6. Panel de control 24. Termóstato de control del ventilador (caldera)
7. Termóstato de seguridad 25. Relleno de puerta – Sibral
8. Solapa de regulación 26. Junta de puerta – cordón 18 x 18
9. Pieza perfilada refractaria – lado del hogar 27. Termóstato de gases de combustión
10. Pieza perfilada refractaria – espacio esférico 30. Condensador de ventilador de extracción
11. Sello de boquilla – 12 x 12 (14 x 14) 33. Intercambiador de tubos (placa de tubos)
12. Pieza perfilada refractaria – semilunar
13. Solapa de encender K – garganta salida de humos
14. Pieza perfilada refractaria – cara posterior del espacio esférico L – salida de agua de la caldera
15. Tapa de limpieza M – entrada de agua a la caldera
16. Apertura del marco N – espita para grifo de llenado
17. Varilla de solapa de encender P – manguito para el sensor de la válvula de control del circuito de refrigeración



Dimensiones de la caldera (mm) Tipo de caldera
DC18GD DC25GD DC30GD DC40GD DC50GD
A 1281 1281 1281 1435 1435
B 820 1020 1020 1120 1120
C 680 680 680 680 680
D 945 945 945 1095 1095
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
F 87 87 87 82 78
G 185 185 185 185 185
H 1008 1008 1008 1152 1152
CH 256 256 256 256 256
I 256 256 256 256 256
J 6/4″ 6/4″ 6/4″ 2″ 2″



Datos técnicos Tipo de caldera
DC18GD DC25GD DC30GD DC40GD DC50GD
Potencia calorífica de la caldera kW
19 25 29,8 40 49
Aporte térmico de la caldera kW 20,8 27,0 32,6 44,2 53,3
Superficie de calentamiento m2 2,5 3,1 3,1 3,8 4,1
Volumen de la cámara de combustión dm3 (l)
80 120 125 160 160
Tamaño de la abertura de llenado mm 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Tiro de chimenea prescrito
Pa/mbar
16 / 0,16 18 / 0,18 20 / 0,20 22 / 0,22 24 / 0,24
Sobrepresión máx. del agua de trabajo kPa/bar 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Peso de caldera kg
376 469 466 548 565
Diámetro de garganta salida de humos mm 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
Cobertura de parte eléctrica IP 20 20 20 20 20
Potencia de entrada (auxiliar) W 50 50 50 50 50
Entrada eléctrica en modo de espera W 0 0 0 0 0
Modo de encendido   manual
Rendimiento de la caldera %
91,5 92,5 91,3 90,5 92,0
Clase de caldera   5 5 5 5 5
Categoría de caldera   1
Modo operativo   no condensante
Caldera de combustible sólido con unidad de cogeneración   no
Equipo combinado también para calentamiento de ACS   no
Clase de eficiencia energética   A+ A+ A+ A+ A+
Temperatura de los gases de combustión a potencia nominal según EN303-5 °C 137,5 127 147,9 134,6 183
Temperatura/tiro de los gases de combustión para calcular el recorrido de los gases de combustión (chimenea) °C / Pa 158 / 16 147 / 18 168 / 20 155 / 22 193 / 24
Caudal másico de los gases de combustión a potencia nominal kg/s 0,014 0,017 0,017 0,021 0,025
Combustible prescrito (preferido)   Leña seca (troncos) con valor calorífico 15 – 17 MJ.kg-1, contenido de agua 12 – 20 %, diámetro 80 – 150 mm
Consumo medio de combustible kg.h-1 5,1 6,1 7,7 10 13
Longitud de madera prescrita mm
330 530 530 530 530
Tiempo de combustión a potencia nominal
horas 2 2 2 2 2
Volumen de agua en caldera l
73 105 105 112 128
Pérdida hidráulica de caldera mbar  0,22 0,22 0,22 0,23 0,24
Volumen mínimo del depósito de inercia l 1045 1375 1639 2200 2695
Temperatura de funcionamiento de la caldera °C 75 – 95
Tensión de conexión V/Hz 230/50
EKODESIGN
*Los modelos de calderas DOKOGEN están diseñados sólo para la conexión con DEPÓSITOS DE ACUMULACIÓN con un volumen mínimo de 55 l por 1 kW instalado de potencia de caldera.
