Zplynovací kotle ATMOS s úpravou pro hořák jsou moderním řešením, kdy do vrchních dvířek standardního zplynovacího kotle zabudujeme hořák na pelety ATMOS A25/A45.
Vytvoříme tak kotel na pelety přímo na míru s automatickým zapalováním paliva.

Výhody zabudování hořáku do standardního kotle

• Jednoduché a cenově přijatelné řešení
• Možnost vytápět komfortně peletami bez ručního přikládání
• Velký zásobník na pelety 240 – 1000 l / textilní zásobník, část kotelny jako zásobník = doplňování paliva jednou za 7 a 14 dní / jednou za rok
• Pohodlné a bezprašné vybírání popela s odtahovým ventilátorem jednou za 7 až 30 dní
• Automatické zapalování pelet zapalovací spirálou u hořáku již v základu
• Vysoká účinnost 90,4 až 92,4 % podle typu paliva a kotle a nastaveného výkonu = velká úspora nákladů na vytápění
• Ekologické spalování – kotle dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• Chladící smyčka proti přetopení = bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva
• Malé rozměry a moderní design

Kotle s úpravou jsou vybaveny z výroby veškerým potřebným příslušenstvím pro snadné řízení kotle (hořáku) podle potřeb zákazníka a dvou teplot (čidel) na vyrovnávací nádrži TV a TS.

(Od výrobního čísla kotle 327 700 jsou kotle vybaveny: 2x modul AD03, přepínací vypínač, čidlo teploty kotle TK (KTF 20), čidla TV a TS (2x KTF20 – 5 m), termostatem na čerpadlo 70 °C, vývod pro čerpadlo v kotlovém okruhu.)

Hořák na pelety ATMOS A25 lze použít pro všechny zplynovací kotle do výkonu 40 kW (mimo DC50S – 45 kW s hořákem ATMOS A45), vybavené odtahovým ventilátorem (mimo modelů řady DCxxGD, DCxxGS, DCxxGSX).

Zásobník na pelety a typ dopravníku zvolíme podle velikosti kotelny a tepelných ztrát objektu.

Standardně jsou v této variantě vyráběny tyto modely:

rozsah výkonu – původní palivo dřevo / pelety

• DC18S s úpravou pro hořák   20 / 6 – 20 kW
• DC22S s úpravou pro hořák   22 / 7 – 24 kW
• DC25S s úpravou pro hořák   27 / 7 – 24 kW
• DC30SX s úpravou pro hořák   30 / 7 – 24 kW
• DC32S s úpravou pro hořák   35 / 7 – 24 kW
• DC50S s úpravou pro hořák   49,9 / 13,5 – 45 kW (pro tento kotel je určen hořák ATMOS A45)

rozsah výkonu – původní palivo uhlí / pelety

• C15S s úpravou pro hořák 16 / 3 – 12 kW
• C18S s úpravou pro hořák 20 / 6 – 20 kW
• C25ST s úpravou pro hořák 25 / 7 – 24 kW
• C32ST s úpravou pro hořák 32 / 7 – 24 kW
• AC25S s úpravou pro hořák 26 / 6 – 20 kW

Kotle jsou zkonstruovány tak, že těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 8 mm, které se skládá:

• Vrchní komora (6 mm) je opatřena dvířky s otvorem pro zabudování hořáku na pelety.
• Spodní prostor je vybaven zplynovací tryskou (DCxxS(SX)) nebo otočným litinovým roštem (CxxS(ST), ACxxS) pro snadné odstranění popela. Keramické tvarovky podporují ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování a slouží i jako popelník.

Dati tecnici

Dati tecnici		Typ kotle s úpravou
		DC18S	DC22S	DC25S	DC30SX	DC32S	DC50S
Výkon kotle na dřevěné pelety	kW	6 – 20	7 – 24	7 – 24	7 – 24	7 – 24	13,5 – 45
Výkon kotle na původní palivo	kW	20	22	27	30	35	49
Tiraggio raccomandato di canna fumaria	Pa/mbar	18/0,18	23/0,23	23/0,23	24/0,24	25/0,25	25/0,25
Peso complessivo caldaia	kg	283	324	326	335	345	433
Objem vody	l	45	58	58	58	80	89
Capienza pozzetto combustibile	dm3 (l)	60	95	95	95	135	180
Tensione allacciamento	V/Hz	230/50	230/50	230/50	230/50	230/50	230/50
Lunghezza del legno	mm	330	530	530	530	530	730
Původní palivo		legno	legno	legno	legno	legno	legno
Předepsané palivo (preferované)		Kvalitní dřevěné pelety o ø 6 – 8 mm (bílé pelety)
Minimální teplota vratné vody	°C	65
Účinnost	%	91,5	91,2	91,2	91,2	91,8	90,4
Třída kotle dle ČSN EN 303-5		5	5	5	5	5	5
Třída energetické účinnosti		A+	A+	A+	A+	A+	A+
EKODESIGN
Hořák		A25	A25	A25	A25	A25	A45

Instalace

Při instalaci hořáku do vrchních dvířek zplynovacího kotle, je nutné použít dopravník o minimální délce 2 metry, tak aby délka hadice mezi dopravníkem a hořákem byla minimálně 20 cm z důvodu bezpečnosti.
Optimální délka hadice je však cca 40 cm, tak aby bylo možné snadno otevřít dvířka s hořákem na pelety při čištění spalovací komory.

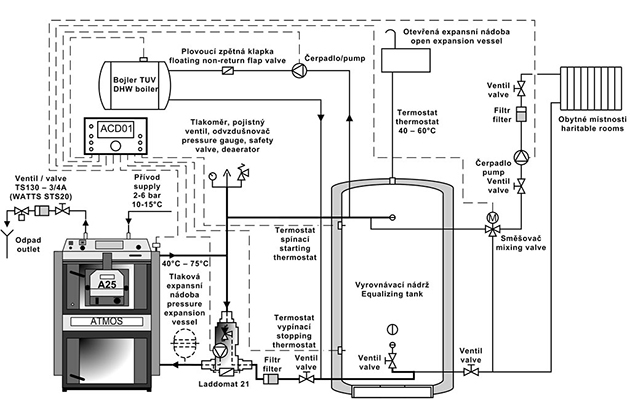

Doporučené zapojení

Doporučeným zapojením kotle je zapojení s Laddomatem 22 nebo termoregulačním ventilem a vyrovnávací nádrží o objemu 500 nebo 1000 l pro docílení nízké spotřeby paliva a vysoké životnosti hořáku a kotle. Pro další úsporu paliva (až 20 %) a správnou funkci nabíjení vyrovnávací nádrže použijte speciálně vyvinutou regulaci ATMOS ACD 03 nebo čidla TV a TS, které jsou určeny pro speciální funkce hořáku ATMOS A25 a jsou umístěny na vyrovnávací (akumulační) nádrži. Řídící jednotka si hlídá natopení vyrovnávací (akumulační) nádrže zcela automaticky a zaručuje vždy dostatek energie pro topný systém. Tento způsob zapojení vám uspoří palivo, elektrickou energii a zvýší životnost hořáku na pelety.

INFO – Od 1. 3. 2017 jsou kotle s úpravou pro hořák vybaveny z výroby dvěma moduly AD03, přepínacím vypínačem, čidlem teploty kotle TK (KTF 20), termostatem na čerpadlo 70 °C a vývodem s konektorem pro čerpadlo v kotlovém okruhu.
Čidlo TK zasunuté v jímce kotle (z výroby), čidla TV a TS (příslušenství kotle od 1.3.2019) v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Moduly (2x AD03) vloženy pod přístrojovou kapotu kotle a zapojeny na svorkovnici kotle. Oba moduly AD03 ovládají odtahový ventilátor kotle a čerpadlo v kotlovém okruhu.
Provedení kotlů 2016 obsahují pouze jeden modul AD02 pro ovládání odtahového ventilátoru.

Zplynovací kotle ATMOS s úpravou pro hořák na pelety A25 / A45 je možné si objednat přímo z výroby v levém nebo pravém provedení. Úpravu je možné provést pouze u kotlů vybavených odtahovým ventilátorem do výkonu 40/50 kW (mimo typu DCxxGS, DCxxGD). V případě, že budete chtít hořák zabudovat do již nainstalovaného kotle ATMOS, je možné si objednat speciální sadu pro jeho přestavbu. Sada se skládá z kompletních upravených dvířek, speciální elektroinstalace a příslušenství o 23 položkách.

Kotle s úpravou MODEL od 2017 jsou vybaveny (od výrobního čísla kotle 327 700): 2x modul AD03 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu, přepínací vypínač, čidlo teploty kotle TK (KTF 20), čidla TV a TS (2x KTF20 – 5 m) pro řízení provozu podle dvou teplot na vyrovnávací (akumulační) nádrži, termostatem na čerpadlo 70 °C, vývod pro čerpadlo v kotlovém okruhu.

Sada pro zabudování hořáku na pelety do vrchních dvířek

• s pravým otvíráním – hořáku A25 – kód: S0532 – staré provedení s AD02
• s levým otvíráním – hořáku A25 – kód: S0533 – staré provedení s AD02

• s pravým otvíráním – hořáku A25 – kód: S1222 – model 2017-2020
• s levým otvíráním – hořáku A25 – kód: S1223 – model 2017-2020

• s pravým otvíráním – hořáku A45 –  kód: S0624 – staré provedení s AD02
• s levým otvíráním – hořáku A45 – kód: S0625 – staré provedení s AD02

• s pravým otvíráním – hořáku A45 –  kód: S1224 – model 2017-2020
• s levým otvíráním – hořáku A45 – kód: S1225 – model 2017-2020

Hořáky

Hořák na pelety ATMOS A25

Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg^-1.

Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí

Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TK – čidlo teploty kotle (zapojeno z výroby)
TSV – čidlo tepoty spalin (zapojeno z výroby)
TS – čidlo spodní teploty na nádrži
TV – čidlo vrchní teploty na nádrži

• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
• řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro tento hořák jsou určeny speciální šnekové dopravník DA1500 – 4000.

Hořák na pelety ATMOS A45

Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg^-1.

Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí

Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TK – čidlo teploty kotle (zapojeno z výroby)
TSV – čidlo tepoty spalin (zapojeno z výroby)
TS – čidlo spodní teploty na nádrži
TV – čidlo vrchní teploty na nádrži

• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
• řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro tento hořák jsou určeny speciální šnekové dopravníky typu DRA.
